লো ভোল্টেজ শোর পাওয়ার ক্যাবল ম্যানেজমেন্ট সিস্টেম বৈদ্যুতিক ক্যাবল রিল
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| মডেল নম্বার: | বৈদ্যুতিক তারের রিল |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | to be quoted case by case |
| প্যাকেজিং বিবরণ: | তৃণশয্যা বা কাস্টমাইজড |
| ডেলিভারি সময়: | অফার অনুযায়ী |
| পরিশোধের শর্ত: | টিটি, এল/সি, ইত্যাদি। |
| যোগানের ক্ষমতা: | 1,000 পিসি/বছর |
|
বিস্তারিত তথ্য |
|||
| লক্ষণীয় করা: | শোর পাওয়ার ক্যাবল রিল,নিম্ন ভোল্টেজ ক্যাবল রিল,বৈদ্যুতিক তারের রিল |
||
|---|---|---|---|
পণ্যের বর্ণনা

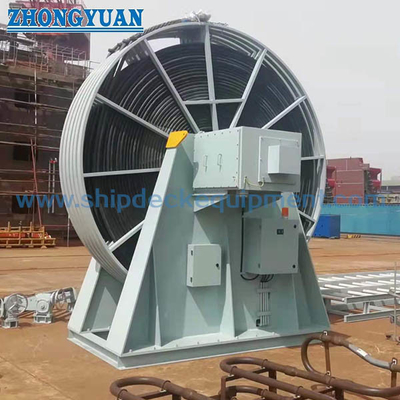

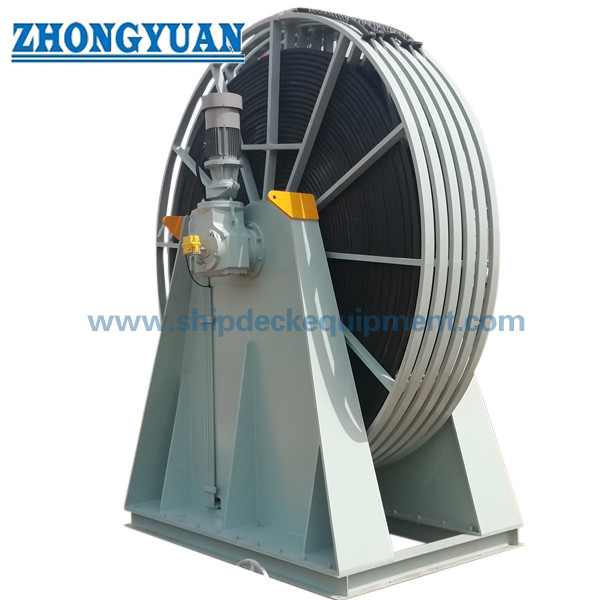

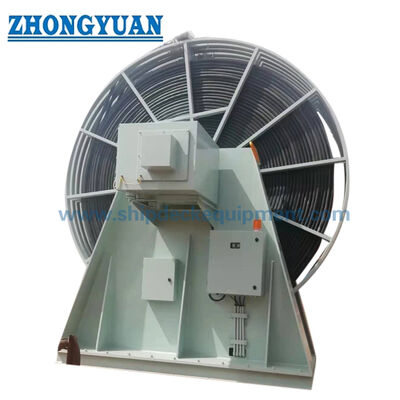

নিম্ন ভোল্টেজ শোর পাওয়ার ক্যাবল ম্যানেজমেন্ট সিস্টেমের জন্য বৈদ্যুতিক ক্যাবল রিল
বর্ণনাঃ
এই ক্যাবল ম্যানেজমেন্ট সিস্টেম একটি 3 * 185 নিম্ন ভোল্টেজ ক্যাবল এবং একটি ডেডিকেটেড তীরে পাওয়ার প্লাগ দিয়ে সজ্জিত করা হয়।এবং ক্যাবল লিঞ্চের নকশা জাহাজের অপারেটিং শর্ত পূরণ করেশোর পাওয়ার বক্সের নামমাত্র বর্তমান বহন ক্ষমতা 350A। ক্যাবল ম্যানেজমেন্ট সিস্টেম এবং শোর পাওয়ার বক্সের সুরক্ষা স্তর IP56।
পণ্যের বৈশিষ্ট্যঃ
আইইসির নিয়ম মেনে চলা, শ্রেণির নিয়ম মেনে চলা, জাতীয় নিয়ম মেনে চলা
বোর্ড বা তীরে ইনস্টলেশন
আইপি৫৬ সুরক্ষা
ক্যাবল দৈর্ঘ্য নিয়ন্ত্রিত হতে পারে
দূরবর্তী এবং স্থানীয় নিয়ন্ত্রণ
ক্যাবল দৈর্ঘ্য পর্যবেক্ষণ
জরুরী স্টপ এবং অ্যালার্ম
স্বয়ংক্রিয় ব্যবস্থাপনা ফাংশন, স্বয়ংক্রিয় টেনশন, পুনরুদ্ধার এবং মুক্তি
স্ট্যান্ডার্ড এবং স্পেসিফিকেশন
আইইসি/আইএসও/আইইইই 80005-3-2016< বন্দরে ইউটিলিটি সংযোগ - পার্ট 3: লো ভোল্টেজ শোর সংযোগ (এলভিএসসি) সিস্টেম - সাধারণ প্রয়োজনীয়তা ((আইইসি)
60309-5) >
আইইসি ৬০৩০৯-১
আইইসি ৬০৩০৯-৫
নিম্ন ভোল্টেজ শোরল পাওয়ার সংযোগ সিস্টেমের জন্য আনুষাঙ্গিক ((2017)>
জিবি/টি ৩৬০২৮.২-২০১৮
GB/T 11918.5-2020
সিস্টেম) >
GD22-2015 বৈদ্যুতিক ও ইলেকট্রনিক পণ্যের প্রকার অনুমোদন পরীক্ষার জন্য গাইড
অধ্যায় ১, তৃতীয় অংশ, অধ্যায় ২,3, সিসিএসের চতুর্থ অংশ
সিসিএসের অধ্যায় ১, তৃতীয় অংশ, অধ্যায় ২, চতুর্থ অংশ
সিসিএসের অধ্যায় ১, অংশ ২, অধ্যায় ৩, অংশ ৩
সিসিএসের অধ্যায় ৭.৮
অধ্যায় 5, একাদশ অংশ
২০২০ এবং এর সংশোধনী, এমএসএ, পিআর চীন
অধ্যায় ২, পঞ্চম অংশ
অধ্যায় ৩
অধ্যায় ২, অষ্টম অংশ
এমএসএ সংশোধন, পি.আর. চীন
পরিবেশগত অবস্থা
1) ইনস্টলেশনের স্থানঃ বোর্ড ইনস্টলেশন।
2) পরিবেষ্টিত তাপমাত্রাঃ-২৫°C+৪৫°C
3) আপেক্ষিক আর্দ্রতাঃ ≤98%
৪) উচ্চতাঃ≤১০০০ মিটার
সংক্ষিপ্তসার
এই ক্যাবল ম্যানেজমেন্ট সিস্টেম প্রধানত ফ্রেম, ক্যাবল রিল, মোটর এবং হ্রাসকারী সমাবেশ ইলেকট্রিক স্লিপ রিং সমাবেশ, ইলেকট্রিক কন্ট্রোল সিস্টেম, hysteresis সংযোগ,শোর পাওয়ার ক্যাবল এবং শোর পাওয়ার প্লাগ এবং অন্যান্য উপাদান.
| S/N | নাম | পরিমাণ |
| 1 | ফ্রেম সমাবেশ | 1 |
| 2 | ক্যাবল রিল সমাবেশ | |
| 3 | মোটর এবং রিডাক্টর সমন্বয় | 1 |
| 4 | ইলেকট্রিক স্লিপ রিং সমন্বয় | 1 |
| 5 | বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা | 1 |
| 6 | হাইস্টেরেসিস কপলিং | 1 |
| 7 | শোর পাওয়ার ক্যাবল ৩*১৮৫+১*৯৫+৪*২।5 | ৫০ মিটার*১ |
| 8 | শোর পাওয়ার প্লাগ | 1 |
ক্যাবল লিঞ্চটি ক্যাবল রিলের উপর একটি 50 মিটার ক্যাবলকে সুশৃঙ্খলভাবে সংগ্রহ করে, যা মোটর দ্বারা চালিত হয়। একটি প্লাগ সহ ক্যাবলটি রিলের নীচের অংশের মাধ্যমে বিপরীত হতে পারে।
প্রধান কাজ
ক্যাবলটা তুলে নাও।
ম্যানুয়াল অপারেশন কন্ট্রোল বক্স ক্যাবল সংগ্রহ বোতাম, লিঞ্চ ক্যাবল সংগ্রহ.
রিমোট কন্ট্রোল ব্যবহার করে ক্যাবলটিও সংগ্রহ করতে পারেন।
ম্যানুয়াল অপারেশন কন্ট্রোল বক্সের উপর ক্যাবল মুক্তি বোতাম, লিঞ্চ ক্যাবল মুক্তি.
রিমোট কন্ট্রোল ব্যবহার করে ক্যাবলটিও ছেড়ে দিতে পারেন।
ক্যাবল দৈর্ঘ্য পর্যবেক্ষণ
যখন ক্যাবলটি সম্পূর্ণরূপে ঘূর্ণিত হয়, তখন ঘূর্ণন বন্ধ হয়ে যায় এবং প্রদর্শনটি প্রদর্শিত হয়।
শেষ চারটি ঘুরার সময়, ডিসপ্লে এবং অডিও-ভিজ্যুয়াল অ্যালার্ম সাড়া দেয়;
যখন শেষ ঘুরতে হবে, তখন বার্স্ট সাইড নিরাপত্তা সার্কিটটি বার্স্ট পাওয়ার সাপ্লাই থেকে বিচ্ছিন্ন হয়ে যাবে এবং ডিসপ্লে এবং অডিও-ভিজুয়াল অ্যালার্ম সাড়া দেবে।
জরুরী স্টপ
জরুরী স্টপ বোতাম টিপলে, উপকূলীয় বিদ্যুৎ সরবরাহের নিরাপত্তা সার্কিট এবং লিঞ্চ নিয়ন্ত্রণ ব্যবস্থার বিদ্যুৎ সরবরাহ বন্ধ হয়ে যায়।
ক্যাবল অটোমেটিক ম্যানেজমেন্ট ফাংশন
ক্যাবল রিলটি স্থলপথে বিদ্যুৎ ব্যবহারের সময়, ক্যাবল টেনশনের পরিবর্তনকে বাস্তব সময়ে সনাক্ত করতে পারে।ক্যাবল রিল স্বয়ংক্রিয়ভাবে ক্যাবল খুব টাইট বা খুব আলগা থেকে রোধ করতে ক্যাবল টেনশন মান পরিবর্তন অনুযায়ী জমি থেকে জাহাজ সংযোগ ক্যাবল মুক্তি বা সংরক্ষণ করতে পারেন.
স্বয়ংক্রিয় ক্যাবল রিলিজঃ যখন জাহাজটি লোড ছাড়বে বা জোয়ার উঠবে, যার ফলে জাহাজটি উঠবে, তখন ক্যাবল টেনশন বৃদ্ধি পাবে এবং যখন মনিটর করা ক্যাবল টেনশন পূর্বনির্ধারিত মান অতিক্রম করবে,কন্ট্রোল সিস্টেম স্বয়ংক্রিয়ভাবে ক্যাবল একটি নির্দিষ্ট দৈর্ঘ্য মুক্তির জন্য মোটর নিয়ন্ত্রণ করেযখন মনিটর করা ক্যাবল টেনশন মান স্বাভাবিক ফিরে আসে, নিয়ন্ত্রণ সিস্টেম মোটর ক্যাবল মুক্তি বন্ধ করার জন্য সংকেত দেয়,এবং মোটর ঘূর্ণন বন্ধ এবং একই সময়ে ব্রেক সক্রিয়.
স্বয়ংক্রিয় ক্যাবল পুনরুদ্ধারঃ যখন জাহাজটি পণ্য লোড করে বা জোয়ার কমে যায়, যার ফলে জাহাজটি নেমে যায়, তখন ক্যাবল টেনশন হ্রাস পায়। যখন মনিটর করা ক্যাবল টেনশন পূর্বনির্ধারিত মানের চেয়ে কম হয়কন্ট্রোল সিস্টেম স্বয়ংক্রিয়ভাবে তারের একটি নির্দিষ্ট দৈর্ঘ্য পুনরুদ্ধার করতে মোটর নিয়ন্ত্রণ করেযখন মনিটর করা ক্যাবল টেনশন মান স্বাভাবিক ফিরে আসে, নিয়ন্ত্রণ সিস্টেম মোটর ক্যাবল পুনরুদ্ধার বন্ধ করার জন্য সংকেত দেয়,এবং মোটর ঘূর্ণন বন্ধ এবং একই সময়ে ব্রেক সক্রিয়.
প্রধান উপাদানগুলির প্রযুক্তিগত পরামিতি
ইনভার্টার মোটর
|
রেটযুক্ত শক্তি |
রেটযুক্ত ভোল্টেজ |
রেটযুক্ত ঘনত্ব |
রেটযুক্ত বর্তমান |
রেটযুক্ত গতি |
শ্রেণী সুরক্ষা |
বিচ্ছিন্নতা গ্রেড |
| 2.২ কিলোওয়াট | ৩৮০ ভোল্ট/৪৪০ ভোল্ট | 50Hz/60Hz | 5.1A/4.5A | 1405r/min থেকে 1730r/min | আইপি ৫৬ | এফ |
রিডাক্টর
| অনুপাত | আউটপুট ম্যাক্স. টর্ক | সর্বাধিক অনুমোদিত রেডিয়াল শক্তি | সুরক্ষা শ্রেণি |
| 146:1 | ২১০০ এন.এম. | ২৭৩০০এন | আইপি ৫৬ |
হাইস্টেরেসিস কপলিং
| আউটপুট টর্ক | নামমাত্র গতি | সুরক্ষা শ্রেণি |
| ৫-৮ এনএম | ≤1800r/min | আইপি ৫৬ |
ক্যাবল রিল সমাবেশ
| প্রকার | রিলের ধরন | মাত্রা | দৈর্ঘ্য |
রোল উপাদান এবং পৃষ্ঠের চিকিত্সা |
সুরক্ষা শ্রেণি |
| রিল | এক সারিতে, বহুস্তর |
(ওডি এক্স আইডি এক্স প্রস্থ): Φ2250xΦ800x600 মিমি |
~৫০ মিটার*১ (আকার ≤ 65 মিমি) |
ইস্পাত + স্প্রেড মেরিন অ্যান্টি-কোরোসিওন পেইন্ট। |
আইপি ৫৬ |
বৈদ্যুতিক স্লিপ রিং সমন্বয়
| প্রকার | স্লিপ রিং: | রিং বৈদ্যুতিক ক্ষমতা | সুরক্ষা শ্রেণি |
|
বৈদ্যুতিক স্লিপ রিং সমন্বয় রিল মধ্যে স্থাপন করা.
|
3 পাওয়ার রিং ১ পৃথিবীর রিং ৪ নিয়ন্ত্রণ রিং |
3*350A+1*200A+4*20A | আইপি ৫৬ |
কন্ট্রোল বক্স & জংশন বক্স
| উপাদান | সুরক্ষা শ্রেণি |
| 304 স্টেইনলেস স্টীল | আইপি ৫৬ |
শোর পাওয়ার ক্যাবল
| মডেল | প্রকার | ব্যাসার্ধ | দৈর্ঘ্য | পরিমাণ | সুরক্ষা শ্রেণি |
| ৩*১৮৫+১*৯৫+৪*২।5 | CADEF | ≤65 মিমি | ~৫০ মিটার*১ | 1 | আইপি ৫৬ |
শোর পাওয়ার প্লাগ
| মডেল | প্রকার | নামমাত্র ভোল্টেজ | নামমাত্র বর্তমান | পরিমাণ | পরিমাণ | সুরক্ষা শ্রেণি |
| জেএল১৭ |
3 পাওয়ার কোর, 1 পৃথিবীর কোর, ৪ নিয়ন্ত্রণ কেন্দ্র |
এসি ৬৯০
|
৩৫০ এ | 1 | 1 | আইপি ৫৬ |
অঙ্কননিম্ন ভোল্টেজ শোর পাওয়ার ক্যাবল ম্যানেজমেন্ট সিস্টেমের জন্য বৈদ্যুতিক ক্যাবল রিল
