১৭-৬৮ মিমি চেইনের জন্য বোল্টেড ডগ-টাইপ অ্যাঙ্কর চেইন স্টপার | JIS F 2002-টাইপ, কাস্ট স্টিল বা ডাকটাইল আয়রন

১৭৬৮ মিলিমিটার চেইনের জন্য বোল্টড ডগ টাইপ অ্যাঙ্কর চেইন স্টপার JIS F ২০০২-টাইপ, কাস্ট স্টিল বা নমনীয় লোহা

পণ্যের সংক্ষিপ্ত বিবরণ

এই বোল্টযুক্ত কুকুরের প্রকারের অ্যাঙ্কর চেইন স্টপ পুরানো JIS F 2002 কুকুরের প্রকারের চেইন ক্যাবল কম্প্রেসারটির মাত্রিক এবং ট্র্যাক-আলোচনা ধারণা ব্যবহার করে,যদিও শরীরটি মূল ধূসর কাস্ট লোহা উপাদান ভিত্তির পরিবর্তে ঢালাই ইস্পাত বা নমনীয় লোহা সরবরাহ করা যেতে পারে. ইউনিট একটি চেইন ট্র্যাক, hinged কুকুর, hinged পিন এবং লকিং পিন অন্তর্ভুক্ত, এবং একটি প্রস্তুত ভিত্তি bolts দ্বারা ইনস্টল করা হয়, বরং ডেক কাঠামোর সরাসরি ঝালাই দ্বারা stopper শরীর.

বোল্টযুক্ত ফাউন্ডেশন এমন প্রকল্পগুলির জন্য একটি মূল বৈশিষ্ট্য যেখানে পরিদর্শন, মেরামত বা প্রতিস্থাপনের জন্য সম্পূর্ণ stopper অপসারণ করা প্রয়োজন হতে পারে।সরবরাহিত আকারের সিরিজটি 17 থেকে 68 মিমি থেকে অ্যাঙ্কর চেইনের জন্য নামমাত্র আকার 19 থেকে 68 পর্যন্ত কভার করে, ক্লাস এ এবং ক্লাস বি ট্র্যাক বিন্যাস প্রয়োজনীয় সংযোগ-শ্যাচেল / কেন্টার-শ্যাচেল পাসের উপর ভিত্তি করে নির্বাচিত।কারণ প্রস্তাবিত শরীর উপাদান মূল মান উপাদান বেস থেকে পরিবর্তিত হয়, চূড়ান্ত উপাদান গ্রেড, ভিত্তি bolts, কাঠামোগত উপযুক্ততা, লোড বেস, পরিদর্শন সুযোগ এবং গ্রহণ অনুমোদিত প্রকল্প অঙ্কন এবং স্পেসিফিকেশন অনুসরণ করা উচিত।

দ্রুত বিবরণী

• ইনস্টলেশনঃ ফাউন্ডেশন-বোল্টযুক্ত মাউন্ট → অনুমোদিত বোল্ট এবং ফাউন্ডেশন ডিজাইনের সাপেক্ষে, ডেকের ভিত্তি থেকে দেহটি কেটে না ফেলে সম্পূর্ণ টপকে অপসারণ করতে দেয়।

• ডিজাইন ভিত্তিঃ JIS F 2002 টাইপ কুকুর চেইন ক্যাবল কম্প্রেসার জ্যামিতি → পরিবর্তে অপরিবর্তিত উপাদান সামঞ্জস্যের দাবি পরিবর্তে একটি ঐতিহ্যগত মাত্রিক এবং বিন্যাস রেফারেন্স হিসাবে ব্যবহৃত।

• ক্যাবিনেটের উপাদান বিকল্পঃ ঢালাই ইস্পাত বা নমনীয় লোহা → প্রকল্পের জন্য সঠিক গ্রেড, যান্ত্রিক বৈশিষ্ট্য এবং উপাদান সার্টিফিকেশন নিশ্চিত করা হবে।

• নামমাত্র আকারের পরিসীমাঃ 19 থেকে 68 → সরবরাহিত মাত্রা টেবিলে 17 থেকে 68 মিমি থেকে প্রযোজ্য অ্যাঙ্কর চেইন ব্যাসার্ধের সাথে মিলে যায়।

• শ্রেণী বিন্যাসঃ শ্রেণী A / শ্রেণী B → চেইন ট্র্যাকের মাধ্যমে সংযোগ বা কেন্টার শিকলগুলির প্রয়োজনীয় দিকনির্দেশের ভিত্তিতে নির্বাচিত।

• অপারেটিং বিন্যাসঃ চেইনটি স্থাপন করার পরে চেইন ট্র্যাক জুড়ে সরাসরি যান্ত্রিক রিট্রেন্স সরবরাহ করে।

• ফাউন্ডেশন ইন্টারফেসঃ শরীর, বোল্ট, ফাউন্ডেশন প্লেট এবং স্থানীয় ডেক রিইনফোর্সমেন্ট লোড-ট্রান্সফার পথ গঠন করে → সমস্ত অনুমোদিত ইনস্টলেশন অঙ্কন চেক করা উচিত।

• রেফারেন্স ভরঃমূল লিগ্যাসি-ডিজাইন মান শুধুমাত্র ব্যাক-এন্ড ইঞ্জিনিয়ারিং রেফারেন্সে সংরক্ষিত হয় → চূড়ান্ত পণ্যের ভর পুনরায় গণনা / নিশ্চিত করা আবশ্যক নির্বাচিত ঢালাই ইস্পাত বা নমনীয় লোহা শরীরের জন্য.

প্রধান প্রযুক্তিগত পরামিতি

সরবরাহিত JIS F 2002- টাইপ মাত্রা সিরিজ থেকে কোর নির্বাচন এবং ইনস্টলেশন মাত্রা। মাত্রা মিমি হয়।

নির্বাচন ও অনুসন্ধান গাইড

• ধাপ ১ঃ JIS F ২০০২ প্রকারের বোল্টযুক্ত কুকুরের বিন্যাস, নামমাত্র আকার ১৯ থেকে ৬৮ এবং প্রয়োজনীয় শৃঙ্খলা প্যাসেজ অনুযায়ী ক্লাস এ বা ক্লাস বি নিশ্চিত করুন।

• ধাপ ২ঃ অ্যাঙ্কর চেইন ব্যাসার্ধ, চেইন গ্রেড যদি জানা থাকে, যোগদান / কেন্টার শেকল বিবরণ, চেইন-সেন্টারলাইন অবস্থান এবং ট্র্যাকের মাধ্যমে প্রয়োজনীয় শেকল ওরিয়েন্টেশন সরবরাহ করুন।

• ধাপ ৩ঃ কার্সির উপাদান নিশ্চিত করুনঃ ঢালাই ইস্পাত বা নমনীয় লোহা। প্রয়োজনীয় উপাদান গ্রেড, নিম্ন তাপমাত্রা / প্রভাবের প্রয়োজনীয়তা যদি থাকে, উপাদান শংসাপত্রের স্তর এবং অনুমোদনের প্রয়োজনীয়তা উল্লেখ করুন।

• ধাপ ৪ঃ অনুমোদিত ভিত্তি অঙ্কন প্রদান করুন যা বোল্ট-হোল প্যাটার্ন, বোল্ট স্পেসিফিকেশন, ভিত্তি প্লেট, ডেক রিইনফোর্সমেন্ট, ইনস্টলেশন উচ্চতা, চেইন লিড এবং অপারেটিং ক্লিয়ারেন্স দেখায়।

• ধাপ ৫ঃ লেপ সিস্টেম, কাস্টিং পরিদর্শন, মাত্রা পরিদর্শন, এনডিটি প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, প্রস্তুতকারকের ডকুমেন্টেশন এবং যে কোনও শ্রেণি / তৃতীয় পক্ষের সাক্ষীর সুযোগ নিশ্চিত করুন।

• ধাপ ৬ঃ পরিমাণ, জাহাজের ধরন, নতুন নির্মাণ বা প্রতিস্থাপনের উদ্দেশ্য, ইনস্টলেশনের অবস্থান, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং বিদ্যমান সরঞ্জামের ছবি প্রদান করুন, যদি পাওয়া যায়।

কাঠামো

ঢালাই ইস্পাত বা নমনীয় লোহার দেহ / চেইন ট্র্যাক∙ হ্যাংড কুকুর∙ হ্যাংড পিন∙ লকিং পিন∙ ওয়াশার∙ স্প্লিট পিন∙ ফাউন্ডেশন-বোল্ট ইন্টারফেস∙ প্রকল্প নির্দিষ্ট প্রতিরক্ষামূলক লেপ

বোল্টেড ইনস্টলেশন, উপাদান এবং প্রকৌশল সুবিধা

• বোল্টযুক্ত ফাউন্ডেশন মাউন্ট এই নকশার প্রধান কাঠামোগত বৈশিষ্ট্য এবং কর্মশালার মেরামত বা প্রতিস্থাপনের জন্য সম্পূর্ণ stopper অপসারণ করার অনুমতি দেয়,তবেই ফাউন্ডেশন এবং বোল্ট প্যাটার্ন উপযুক্ত থাকবে.

• যদি প্রকল্পের জন্য আরও শক্ত কাস্টিং বডি এবং প্রকল্প-নির্দিষ্ট পরিদর্শন / ট্রেসেবিলিটি প্রয়োজন হয় তবে কাস্ট স্টিল নির্বাচন করা যেতে পারে; সঠিক গ্রেড এবং গ্রহণযোগ্যতার মানগুলি উত্পাদনের আগে সম্মত হতে হবে।

• নডুলার-ইয়ারন ঢালাই পছন্দ করা হলে নমনীয় লোহা বেছে নেওয়া যেতে পারে; সঠিক গ্রেড, যান্ত্রিক বৈশিষ্ট্য এবং পরিষেবা উপযুক্ততা প্রকল্পের স্পেসিফিকেশন দ্বারা নিশ্চিত করা আবশ্যক।

• Class A and Class B track arrangements accommodate different joining-shackle / Kenter-shackle passage orientations and should be selected from the actual chain connection rather than only from nominal chain diameter.

• চেইন-যোগাযোগ ট্র্যাক, কুকুরের প্রান্ত এবং পিন ইন্টারফেসগুলি ক্ষতিকারক burrs, তীক্ষ্ণ স্থানীয় প্রান্ত এবং সমাবেশ হস্তক্ষেপ থেকে মুক্ত হওয়া উচিত যা চেইনটিকে ক্ষতিগ্রস্ত করতে পারে বা সঠিক লকিং প্রতিরোধ করতে পারে।

• ফাউন্ডেশন বোল্ট, ফাউন্ডেশন প্লেট, ডেক কাঠামো এবং স্থানীয় শক্তিশালীকরণ লোড-ট্রান্সফার পথের অংশ;অতএব, বোল্টযুক্ত ইনস্টলেশনটিকে একটি সম্পূর্ণ কাঠামোগত ইন্টারফেস হিসাবে পর্যালোচনা করা উচিত.

• ক্যারিসরের উপাদান পরিবর্তন করা নিজেই একটি নতুন SWL, প্রুফ লোড বা ব্রেকিং লোড স্থাপন করে না।নকশা যাচাই বা পরীক্ষার প্রয়োজনীয়তা অনুমোদিত প্রকল্প নকশা এবং গ্রহণযোগ্যতা মানদণ্ড উপর ভিত্তি করে করা আবশ্যক.

কাস্টম অ্যাট্রিবিউট

• ডিজাইন ভিত্তিঃ JIS F 2002 টাইপ লিগ্যাসি জ্যামিতি → মাত্রা সামঞ্জস্য এবং bolted বিন্যাস জন্য সংরক্ষিত; অপরিবর্তিত উপাদান সম্মতি হিসাবে উপস্থাপন করা হয় না।

• প্রোডাক্টের ধরন: কুকুরের প্রকারের অ্যাঙ্কর চেইন স্টপার / চেইন ক্যাবল কম্প্রেসার → অ্যাঙ্কর চেইনকে যান্ত্রিকভাবে সুরক্ষিত করার জন্য ভিত্তি-মোটেড ডিভাইস।

• ইনস্টলেশনঃ বোল্টযুক্ত ভিত্তি → বোল্টের বিন্যাস, ভিত্তি প্লেট এবং ডেকের শক্তিশালীকরণ অনুমোদিত অঙ্কন থেকে নিশ্চিত করা হবে।

• নামমাত্র আকারঃ 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → চেইন ব্যাসার্ধ এবং ইনস্টলেশন অঙ্কন অনুযায়ী নির্বাচিত।

• ক্লাসঃ A বা B → যোগদান / কেন্টার শ্যাকেলের উত্তরণ দিকনির্দেশ অনুযায়ী নির্বাচিত।

• শরীরের উপাদানঃ ঢালাই ইস্পাত বা নমনীয় লোহা → সঠিক গ্রেড এবং যান্ত্রিক বৈশিষ্ট্য প্রয়োজনীয়তা উত্পাদন আগে নিশ্চিত করা হবে।

• উপাদান অবস্থাঃ প্রকল্প-নির্দিষ্ট উপাদান আপডেট → মূল JIS F 2002 উপাদান ভিত্তি প্রস্তাবিত শরীর উপাদান হিসাবে ব্যবহার করা হয় না।

• পৃষ্ঠের চিকিত্সাঃ ব্লাস্ট ক্লিনিং + প্রকল্প-নির্দিষ্ট সামুদ্রিক লেপ → চূড়ান্ত সিস্টেম নির্বাচিত উপাদান এবং জাহাজ / জাহাজের লেপের প্রয়োজনীয়তা অনুসরণ করতে।

• লোড রেটিংঃ নিশ্চিত করতে হবে → কোন SWL, প্রুফ লোড বা ব্রেকিং লোড নামমাত্র চেইন আকার বা পুরানো রেফারেন্স ভর থেকে অনুমান করা উচিত।

• সার্টিফিকেট প্রয়োজনীয়তাঃ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী → প্রস্তুতকারক, উপাদান, এনডিটি বা ক্লাস ডকুমেন্টগুলি সম্মত পরিদর্শন সুযোগের সাপেক্ষে।

কিভাবে কাজ করে

Anchor chain is aligned in the chain track → The hinged dog is rotated across the chain → Locking pin and retaining parts secure the dog in the closed position → Chain movement is mechanically restrained through the stopper body and bolted foundation → Retaining parts are released and the dog is opened before chain movement resumes

অ্যাপ্লিকেশন

Replacement of bolted dog-type anchor chain stoppers | Drawing-specified anchoring systems | Retrofit projects requiring removable foundation-mounted equipment | Newbuilding applications where the JIS F 2002-type bolted arrangement is specifically approved

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং পরিদর্শন নথিগুলি প্রকল্পের প্রয়োজনীয়তা, সম্মত উপাদান ট্রেসেবিলিটি, পরিদর্শনের সুযোগ এবং শ্রেণীবিভাগ-সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।ক্রয় আদেশে উল্লেখ না করা পর্যন্ত এগুলি স্বয়ংক্রিয়ভাবে অন্তর্ভুক্ত হয় না.

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

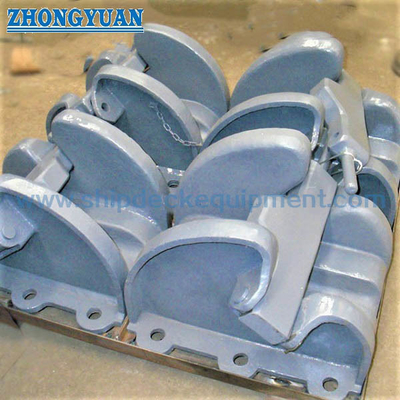

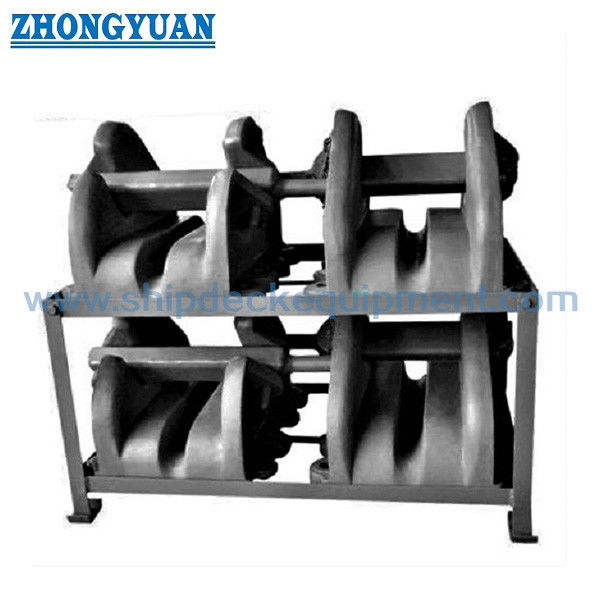

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ এই কুকুরের প্রকারের অ্যাঙ্কর চেইন স্টপটির প্রধান ইনস্টলেশন বৈশিষ্ট্য কী?

A1: দেহটি স্থায়ীভাবে ডেকের সাথে ঝালাই করার পরিবর্তে বোল্ট দ্বারা প্রস্তুত ভিত্তিতে মাউন্ট করা হয়। এটি সম্পূর্ণ ইউনিটকে পরিদর্শন, মেরামত বা প্রতিস্থাপনের জন্য সরিয়ে ফেলতে পারে,অনুমোদিত ফাউন্ডেশন এবং বোল্ট ডিজাইন সাপেক্ষে.

প্রশ্ন ২ঃ কার্সিওরটি কি ঢালাই ইস্পাত বা নমনীয় লোহা দিয়ে সরবরাহ করা যেতে পারে?

A2: হ্যাঁ, পুরানো JIS F 2002 টাইপ জ্যামিতিতে একটি প্রকল্প-নির্দিষ্ট উপাদান আপডেট হিসাবে। নির্বাচিত গ্রেড, যান্ত্রিক বৈশিষ্ট্য, ঢালাই গুণমান,উত্পাদনের আগে উপাদান ডকুমেন্টেশন এবং কাঠামোগত উপযুক্ততা নিশ্চিত করতে হবেসংশোধিত উপাদানকে অপরিবর্তিত JIS F 2002 উপাদান সম্মতি হিসাবে বর্ণনা করা উচিত নয়।

প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?

A3: নামমাত্র আকার, চেইন ব্যাসার্ধ, ক্লাস A বা B, শৃঙ্খলা বিবরণ, শরীরের উপাদান, উপাদান গ্রেড, ফাউন্ডেশন বোল্ট প্যাটার্ন, ডেক সমর্থন, লেপ, পরিদর্শন / শংসাপত্রের সুযোগ নিশ্চিত করুন,পরিমাণ এবং সরবরাহের প্রয়োজনীয়তা. ইনস্টলেশন বা প্রতিস্থাপন অঙ্কন প্রদান করুন যখনই উপলব্ধ.

বোল্ট প্যাটার্ন এবং কাঠামোগত সমর্থন দিয়ে ফাউন্ডেশন অঙ্কন প্রদান করুন।
