বার্গ এবং ওয়ার্কবোটের জন্য ঢালাই ইস্পাত বন্ধ চক∙ ASTM A27 গ্রেড ৭০-৩৬

বার্জ ও ওয়ার্কবোটের জন্য কাস্ট স্টিল ক্লোজড চক | ASTM A27 গ্রেড ৭০-৩৬

পণ্যের সংক্ষিপ্ত বিবরণ

ASTM A27-৭০-৩৬ কাস্ট স্টিল ক্লোজড চক হল একটি ডেক-মাউন্টেড মুরিং রোপ গাইড যা আমেরিকান অভ্যন্তরীণ বার্জ, রিভার ওয়ার্কবোট, ছোট সার্ভিস ভেসেল এবং আমেরিকার বাজারে চলাচলকারী অনুরূপ জাহাজের জন্য তৈরি করা হয়েছে। এটি একটি বন্ধ রোপ প্যাসেজ সরবরাহ করে যা মুরিং লাইন বা তারকে ডেকের কাছাকাছি রাখতে সাহায্য করে এবং বার্জ মুরিং, শিফটিং এবং ডেক হ্যান্ডলিং অপারেশনের সময় একটি মসৃণ কাস্ট-স্টিল কন্টাক্ট সারফেসের মাধ্যমে লাইনটিকে গাইড করে।

এই পৃষ্ঠাটি ইঞ্চি-ভিত্তিক মাত্রা সহ ৪৮০, ৪৯০ এবং ১৪ ক্লোজড চক আকারগুলি কভার করে। চক বডিটি সি-এমএন কাস্ট স্টিল ASTM A27 গ্রেড ৭০-৩৬ বা সমতুল্য হিসাবে সরবরাহ করা হয়, অর্ডারের প্রয়োজনীয়তা অনুসারে হিট ট্রিটমেন্ট এবং কাস্টিং কোয়ালিটি কন্ট্রোল সহ। গ্রাহক যখন ইন্সপেকশন স্কোপ, লোডিং ডিরেকশন এবং অ্যাকসেপটেন্স ক্রাইটেরিয়া নির্দিষ্ট করেন তখন ম্যাগনেটিক পার্টিকেল টেস্টিং, ডাই পেনিট্রেন্ট টেস্টিং, স্ট্রেংথ ক্যালকুলেশন এবং পুল টেস্টিংয়ের ব্যবস্থা করা যেতে পারে।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: কাস্ট স্টিল ক্লোজড চক → আমেরিকান বার্জ এবং ছোট জাহাজের মুরিং ব্যবস্থার জন্য বন্ধ রোপ বা তারের গাইড।
• সাধারণ বাজার: মার্কিন যুক্তরাষ্ট্র এবং আমেরিকার অভ্যন্তরীণ বার্জ, ওয়ার্কবোট এবং ছোট জাহাজ → বড় সমুদ্রগামী জাহাজের চকের জন্য প্রকল্প যাচাইকরণ ছাড়া অবস্থান করা হয় না।
• মডেল: ৪৮০ / ৪৯০ / ১৪ → তিনটি ইঞ্চি-মাত্রার আকার যা সাধারণত ৯ ইঞ্চি, ১২ ইঞ্চি এবং ১৪ ইঞ্চি ক্লোজড চক ব্যবস্থার জন্য ব্যবহৃত হয়।
• ক্লিয়ার ওপেনিং: ৬ × ১২ ইঞ্চি, ৮ × ১৬ ইঞ্চি, এবং ৯.৩৮ × ১৮.৭৫ ইঞ্চি → লাইন প্যাসেজ এবং ডেক লেআউট নিশ্চিতকরণের জন্য মূল নির্বাচন পয়েন্ট।
• উপাদান: ASTM A27 গ্রেড ৭০-৩৬ কাস্ট স্টিল বা সমতুল্য → কাস্ট কার্বন স্টিল ডেক ফিটিংসের জন্য উপযুক্ত যখন প্রকল্পটি এই উপাদানের গ্রেড গ্রহণ করে।
• ওজন পরিসীমা: ১৭৬–৭২৫ পাউন্ড (৮০–৩২৯ কেজি) → হ্যান্ডলিং, ফ্রেট অনুমান এবং শিপইয়ার্ড ইনস্টলেশন পরিকল্পনার জন্য দরকারী।
• সারফেস ট্রিটমেন্ট: স্যান্ডব্লাস্টিং সরবরাহকৃত রেফারেন্স হিসাবে → চূড়ান্ত পেইন্ট, বেয়ার ওয়েল্ডেবল সারফেস, বা অন্য ফিনিশ অর্ডারের আগে নিশ্চিত করা উচিত।
• গুণমান নিয়ন্ত্রণ: উপাদানের যান্ত্রিক পরীক্ষা, হিট ট্রিটমেন্ট রেকর্ড, এমটি / পিটি ইন্সপেকশন, স্ট্রেংথ ক্যালকুলেশন এবং পুল টেস্ট প্রকল্পের স্কোপ অনুযায়ী ব্যবস্থা করা যেতে পারে।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: মডেল নিশ্চিত করুন: ৪৮০, ৪৯০, ১৪, বা কাস্টমাইজড ড্রয়িং-ভিত্তিক ক্লোজড চক।

ধাপ ২: জাহাজের ধরণ এবং প্রয়োগ নিশ্চিত করুন: আমেরিকান অভ্যন্তরীণ বার্জ, ওয়ার্কবোট, ছোট জাহাজ, বা প্রতিস্থাপন ডেক হার্ডওয়্যার।

ধাপ ৩: রোপ বা তারের পথ, লাইনের আকার, ক্লিয়ার ওপেনিংয়ের প্রয়োজনীয়তা, ডেক বিন্যাস এবং লাইনটি ডেকের কাছাকাছি নিচু রাখতে হবে কিনা তা নিশ্চিত করুন।

ধাপ ৪: ইনস্টলেশন অবস্থান, ডেক প্লেটের পুরুত্ব, ওয়েল্ডিং ইন্টারফেস, স্থানীয় শক্তিবৃদ্ধি এবং চকের চারপাশের উপলব্ধ স্থান নিশ্চিত করুন।

ধাপ ৫: উপাদান এবং ইন্সপেকশন স্কোপ নিশ্চিত করুন: ASTM A27-৭০-৩৬ বা সমতুল্য, হিট ট্রিটমেন্ট, উপাদানের সার্টিফিকেট, এমটি / পিটি, স্ট্রেংথ ক্যালকুলেশন, পুল টেস্ট এবং এবিএস অনুমোদনের প্রয়োজনীয়তা।

ধাপ ৬: সারফেস ট্রিটমেন্ট, পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ড্রয়িং বা ছবি এবং গ্রাহক-নির্দিষ্ট কোনো গ্রহণযোগ্যতার মানদণ্ড নিশ্চিত করুন।

কাঠামো

এক-পিস কাস্ট স্টিল ক্লোজড বডি | মসৃণ রোপ-কন্টাক্ট ওপেনিং | ডেক-ওয়েল্ডেড বেস | গোলাকার এন্ট্রি এজ | রোপ প্যাসেজের চারপাশে শক্তিশালী সাইড ওয়াল | হিট-ট্রিটেড কাস্ট স্টিল | স্যান্ডব্লাস্টেড বা নির্দিষ্ট সারফেস ফিনিশ

কাস্টিং, টেস্টিং এবং ইঞ্জিনিয়ারিং সুবিধা

• ASTM A27 গ্রেড ৭০-৩৬ কাস্ট স্টিল বা সমতুল্য উপাদান রেফারেন্স হিসাবে ব্যবহৃত হয়, হিট ট্রিটমেন্ট এবং যান্ত্রিক পরীক্ষার স্কোপ ক্রয় আদেশের সাথে সামঞ্জস্য রেখে নিশ্চিত করা হয়।
• ক্লোজড চক বডিটি একটি অবিচ্ছেদ্য রোপ গাইড হিসাবে ঢালাই করা হয়, যা রোপ-কন্টাক্ট ওপেনিংয়ের চারপাশে তীক্ষ্ণ তৈরি জয়েন্টগুলি হ্রাস করে।
• রোপ-কন্টাক্ট সারফেসগুলি ঢালাইয়ের পরে ঘষে মসৃণ করা হয় যাতে বারগুলি সরানো যায় যা অপারেশনের সময় মুরিং রোপ বা তারের ক্ষতি করতে পারে।
• কাস্টিংয়ের গুণমান ভিজ্যুয়াল ইন্সপেকশন, ডাইমেনশনাল চেকিং, হিট ট্রিটমেন্ট রেকর্ড পর্যালোচনা এবং উপাদানের যান্ত্রিক পরীক্ষার মাধ্যমে নিয়ন্ত্রণ করা যেতে পারে।
• প্রয়োজনে ম্যাগনেটিক পার্টিকেল টেস্টিং বা ডাই পেনিট্রেন্ট টেস্টিংয়ের ব্যবস্থা করা যেতে পারে; অভ্যন্তরীণ সলিডনেস ইন্সপেকশন প্রয়োজন হলে আরটি / ইউটি বা অন্যান্য এনডিই পদ্ধতি নির্দিষ্ট করা উচিত।
• প্রকল্প অনুমোদনের জন্য স্ট্রেংথ ক্যালকুলেশন বা এফইএ পর্যালোচনা প্রস্তুত করা যেতে পারে যখন গ্রাহক লোড ডিরেকশন, লাইন লোড, ডেক সাপোর্ট কন্ডিশন এবং ইনস্টলেশন ড্রয়িং সরবরাহ করেন।
• গ্রাহক-সংজ্ঞায়িত টেস্ট লোড, লোডিং ডিরেকশন, ফিক্সচার ব্যবস্থা এবং ইন্সপেকশন অ্যাকসেপটেন্স ক্রাইটেরিয়া অনুসারে পুল টেস্টিংয়ের ব্যবস্থা করা যেতে পারে।
• পণ্যটি আমেরিকান বার্জ এবং ছোট জাহাজের ডেক হার্ডওয়্যার ব্যবহারের জন্য লেখা হয়েছে, বড় সমুদ্রগামী জাহাজের মুরিং লোডের জন্য অসমর্থিত দাবি এড়িয়ে।

কাস্টম অ্যাট্রিবিউটস

• পণ্যের বিভাগ: কাস্ট স্টিল ক্লোজড চক → বার্জ ডেক মুরিং হার্ডওয়্যারের জন্য বন্ধ রোপ বা তারের গাইড।
• প্রধান প্রয়োগ: মার্কিন যুক্তরাষ্ট্র এবং আমেরিকার অভ্যন্তরীণ বার্জ / ছোট জাহাজ → যেখানে ইঞ্চি-ভিত্তিক আমেরিকান ডেক ফিটিং মাত্রা প্রয়োজন সেখানে উপযুক্ত।
• মডেল পরিসীমা: ৪৮০ / ৪৯০ / ১৪ → ক্লিয়ার ওপেনিং, উপলব্ধ ডেক স্পেস এবং জাহাজের ড্রয়িং দ্বারা নির্বাচন করুন।
• উপাদানের গ্রেড: ASTM A27 গ্রেড ৭০-৩৬ বা সমতুল্য → কাস্ট ডেক ফিটিংসের জন্য সি-এমএন কাস্ট স্টিল উপাদানের রেফারেন্স।
• সারফেস ফিনিশ: স্যান্ডব্লাস্টিং → চূড়ান্ত কোটিং, বেয়ার ওয়েল্ডেবল ফিনিশ, বা অন্য সারফেস ট্রিটমেন্ট গ্রাহকের দ্বারা নিশ্চিত করা উচিত।
• ইন্সপেকশন: উপাদানের পরীক্ষা, হিট ট্রিটমেন্ট রেকর্ড, এমটি / পিটি, স্ট্রেংথ ক্যালকুলেশন এবং পুল টেস্ট উপলব্ধ → উদ্ধৃতির আগে সঠিক গ্রহণযোগ্যতার মানদণ্ড নিশ্চিত করতে হবে।
• সার্টিফিকেটের পরিধি: এবিএস অনুমোদন এবং মিলের উপাদানের সার্টিফিকেট অর্ডার অনুযায়ী উপলব্ধ → ক্লাস অনুমোদন এবং সাক্ষী পরিদর্শন প্রকল্পের প্রয়োজনীয়তার সাপেক্ষে।
• লোড ডেটা: নিশ্চিত করতে হবে → সরবরাহকৃত প্যারামিটার টেবিলে কোনও এসডব্লিউএল, এমবিএল, প্রুফ লোড বা টেস্ট লোড ঘোষণা করা হয়নি।

এটি কিভাবে কাজ করে

মুরিং লাইন বা তার ডেক চকের কাছে আসে → লাইনটি বন্ধ কাস্ট-স্টিল ওপেনিংয়ের মধ্য দিয়ে যায় → মসৃণ গোলাকার কন্টাক্ট সারফেস লাইনটিকে গাইড করে এবং এটিকে ডেকের স্তরের কাছাকাছি রাখতে সাহায্য করে → স্থানীয় শক্তি কাস্ট বডি এবং ওয়েল্ডেড বেসের মাধ্যমে ডেক কাঠামোর মধ্যে স্থানান্তরিত হয় → শিপইয়ার্ড পদ্ধতি অনুসারে পরিদর্শন, মেরামত এবং কোটিং সম্পন্ন করা হয়।

প্রয়োগ

আমেরিকান অভ্যন্তরীণ বার্জ | রিভার বার্জ | টোবোট ডেক হার্ডওয়্যার | ওয়ার্কবোট | ছোট সার্ভিস ভেসেল | বার্জ মুরিং স্টেশন | আমেরিকার বাজারের প্রতিস্থাপন ডেক ফিটিংস

সার্টিফিকেশন এবং সুবিধা

এবিএস অনুমোদন, মিলের উপাদানের সার্টিফিকেট, এনডিটি রিপোর্ট, স্ট্রেংথ ক্যালকুলেশন রিপোর্ট এবং পুল টেস্ট রিপোর্ট প্রকল্পের প্রয়োজনীয়তা, ইন্সপেকশন স্কোপ এবং অনুমোদন পদ্ধতি অনুসারে ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: সি সি এস, এন কে, বি ভি, এ বি এস, ডি এন ভি, এল আর, কে আর, আই আর এস, আর এস, আর আই এন এ, সি আর এস, মেকার্স টেস্ট সার্টিফিকেট — শুধুমাত্র নির্দিষ্ট করা হলে এবং প্রকল্পের প্রয়োজনীয়তা / ক্লাস অনুমোদনের সাপেক্ষে উপলব্ধ।

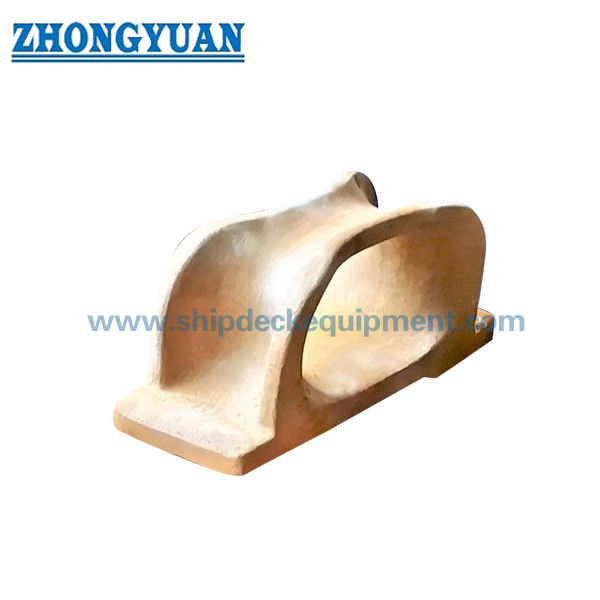

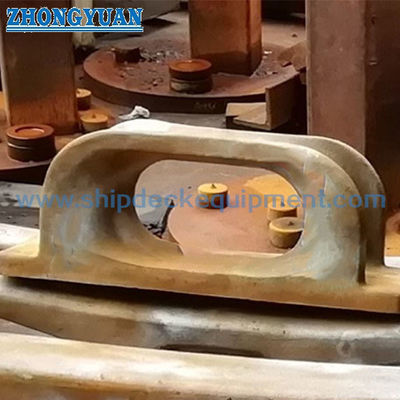

ড্রয়িং এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: এই কাস্ট স্টিল ক্লোজড চক কি সব জাহাজের জন্য উপযুক্ত?

উত্তর ১: না। এই পৃষ্ঠাটি আমেরিকান অভ্যন্তরীণ বার্জ, ওয়ার্কবোট, ছোট জাহাজ এবং অনুরূপ আমেরিকার বাজারের ডেক হার্ডওয়্যারের উপর দৃষ্টি নিবদ্ধ করে। বড় সমুদ্রগামী জাহাজের জন্য, জাহাজ ডিজাইনারকে নির্বাচনের আগে লোড, রোপের আকার, ফাউন্ডেশন, প্রযোজ্য মান এবং ক্লাস প্রয়োজনীয়তা নিশ্চিত করতে হবে।

প্রশ্ন ২: মডেল ৪৮০, ৪৯০, বা ১৪ কিভাবে নির্বাচন করা উচিত?

উত্তর ২: ক্লিয়ার ওপেনিং, মুরিং লাইন বা তারের পথ, উপলব্ধ ডেক স্পেস, ইনস্টলেশন ড্রয়িং এবং প্রতিস্থাপনের প্রয়োজনীয়তা দ্বারা নির্বাচন করুন। মডেল ৪৮০ একটি ৬ × ১২ ইঞ্চি ক্লিয়ার ওপেনিং সরবরাহ করে, মডেল ৪৯০ একটি ৮ × ১৬ ইঞ্চি ক্লিয়ার ওপেনিং সরবরাহ করে এবং মডেল ১৪ একটি ৯.৩৮ × ১৮.৭৫ ইঞ্চি ক্লিয়ার ওপেনিং সরবরাহ করে।

প্রশ্ন ৩: কি ধরনের ইন্সপেকশন বা টেস্টিং সরবরাহ করা যেতে পারে?

উত্তর ৩: উপাদানের যান্ত্রিক পরীক্ষা, হিট ট্রিটমেন্ট রেকর্ড, ম্যাগনেটিক পার্টিকেল টেস্টিং, ডাই পেনিট্রেন্ট টেস্টিং, স্ট্রেংথ ক্যালকুলেশন এবং পুল টেস্টিং অর্ডারের স্কোপ অনুযায়ী ব্যবস্থা করা যেতে পারে। টেস্ট লোড, লোডিং ডিরেকশন, গ্রহণযোগ্যতার মানদণ্ড এবং সাক্ষী পরিদর্শনের প্রয়োজনীয়তা উদ্ধৃতির আগে নিশ্চিত করা উচিত।
