১০–২০ কিলোনিউটন ইলেকট্রিক অ্যাকোমোডেশন ল্যাডার উইঞ্চ | ISO ৭৩৪৬ জাহাজ ডেক বোর্ডিং ল্যাডার হ্যান্ডলিং সরঞ্জাম

১০২০ কিলো নট ইলেকট্রিক আবাসন সিঁড়ি উইঞ্চ ∙ আইএসও ৭৩৬৪ শিপ ডেক বোর্ডিং সিঁড়ি হ্যান্ডলিং সরঞ্জাম

পণ্যের সংক্ষিপ্ত বিবরণ

10 ′′ 20 কেএন বৈদ্যুতিক আবাসন সিঁড়ি লিঞ্চ একটি জাহাজের ডেক মেশিনের একটি উপাদান যা বোর্ডিংয়ের ব্যবস্থা করার সময় একটি আবাসন সিঁড়ি কমিয়ে, উত্তোলন এবং সুরক্ষিত করার জন্য ব্যবহৃত হয়।এটি একটি বৈদ্যুতিক ড্রাইভ সঙ্গে সাজানো হয়, গিয়ারবক্স ট্রান্সমিশন, ড্রাম, তারের দড়ি সিস্টেম, ব্রেক / হোল্ডিং ডিভাইস, ম্যানুয়াল ব্যাকআপ ড্রাইভ, এবং স্থানীয় নিয়ন্ত্রণ সরঞ্জাম।সমর্থনকারী লোড, তারের দড়ি ক্ষমতা, ইনস্টলেশন অবস্থান, শক্তি সরবরাহ, নিয়ন্ত্রণ ব্যবস্থা, এবং জাহাজের বোর্ডিং ব্যবস্থা অঙ্কন।

সরবরাহিত পণ্যের নাম ¢ পাইলট লেদার উইঞ্চ ¢ ব্যবহার করা হয়, কিন্তু স্ট্যান্ডার্ড চেকিং দেখায় যে ISO 7364:2016 শিরোনামটি আবাসন লেডার উইঞ্চের জন্য,যখন পাইলট সিঁড়ি লিঞ্চ রোলস ISO 24136 দ্বারা পৃথকভাবে আচ্ছাদিত:2021. অতএব এই পৃষ্ঠায় পণ্যটি ISO 7364 বৈদ্যুতিক আবাসন সিঁড়ি লিঞ্চ হিসাবে অবস্থান করে। যদি প্রকৃত প্রকল্পটি একটি পাইলট সিঁড়ি লিঞ্চ রোলের জন্য হয়, ISO 24136, SOLAS V/23,আইএমও পাইলট স্থানান্তর প্রয়োজনীয়তা, এবং চূড়ান্ত দরপত্রের আগে জাহাজের অনুমোদিত পাইলট স্থানান্তর ব্যবস্থা নিশ্চিত করা উচিত।

দ্রুত বিবরণী

• পণ্যের ধরণঃ বৈদ্যুতিক আবাসন সিঁড়ি লিঞ্চ → নিয়ন্ত্রিত সিঁড়ি নামানো, উত্তোলন, ধরে রাখা এবং স্টোভিংয়ের জন্য ডেক মেশিন।
• স্ট্যান্ডার্ড ভিত্তিঃ আইএসও ৭৩৬৪ঃ২০১৬ → অফিসিয়াল আইএসও আওতায় আবাসন সিঁড়ি লিঞ্চ রয়েছে; পাইলট সিঁড়ি লিঞ্চ রিলগুলি আইএসও ২৪১৩৬ এর অধীনে পরীক্ষা করা উচিতঃ2021.
• নামমাত্র ড্রাম লোডঃ 10 / 16 / 20 কেএন → নির্বাচনটি সিঁড়ি ওজন, দড়ি reeving, ড্রাম লোড, এবং অনুমোদিত জাহাজ বিন্যাস অনুসরণ করা উচিত।
• সমর্থনকারী লোডঃ 30 / 48 / 60 kN → সরবরাহিত নির্বাচনের তথ্য হিসাবে ব্যবহৃত হয় এবং কর্মীদের জন্য উত্তোলন SWL হিসাবে পুনর্লিখন করা উচিত নয়।
• উত্তোলনের গতিঃ 8.09 √ 20.7 মি/মিনিট সরবরাহিত মডেলের তথ্য অনুযায়ী → চূড়ান্ত গতির বোর্ডিং অপারেশন এবং নিরাপদ নিয়ন্ত্রণের প্রয়োজনীয়তার সাথে মিল থাকা উচিত।
• তারের দড়িঃ 6×37-13.0-170-1 সরবরাহ করা হয়েছে → সঠিক দড়ি মান, প্রসার্য গ্রেড, galvanizing, এবং শংসাপত্রের সুযোগ নিশ্চিত করা উচিত।
• তারের ধারণক্ষমতাঃ 37 / 50 / 95 মি → সিঁড়ি ভ্রমণ, ড্রাম স্তর নিয়ন্ত্রণ এবং উপলব্ধ জাহাজের পাশে উচ্চতা জন্য গুরুত্বপূর্ণ।
• ড্রাইভ এবং ব্যাকআপঃ ম্যানুয়াল অপারেশন সহ বৈদ্যুতিক মোটর ড্রাইভ → ম্যানুয়াল ড্রাইভ প্রকল্পের ব্যবস্থা অনুযায়ী জরুরী বা শক্তি ব্যর্থতার পুনরুদ্ধারের জন্য ব্যবহৃত হয়।
• কারখানার পরীক্ষাঃ নো-লোড চলমান পরীক্ষা, ড্রাম লোড পরীক্ষা, এবং স্ট্যাটিক হোল্ডিং পরীক্ষা অর্ডার সুযোগ এবং পরিদর্শন প্রয়োজনীয়তা অনুযায়ী সাজানো যেতে পারে।
• সারফেস ট্রিটমেন্টঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি লেপ হিসাবে রেফারেন্স → চূড়ান্ত লেপ সিস্টেম জাহাজের স্পেসিফিকেশন বা গ্রাহকের প্রয়োজনীয়তা অনুসরণ করে।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

প্রথম ধাপ:প্রকল্পের জন্য ISO 7364 আবাসন সিঁড়ি লিঞ্চ বা পাইলট সিঁড়ি লিঞ্চ রোল প্রয়োজন কিনা তা নিশ্চিত করুন। এই পয়েন্টটি প্রথমে স্পষ্ট করা উচিত কারণ ISO 7364 এবং ISO 24136 বিভিন্ন সরঞ্জাম জুড়ে.

দ্বিতীয় ধাপঃনামমাত্র মডেলটি নিশ্চিত করুনঃ 10 kN, 16 kN, বা 20 kN আবাসন সিঁড়ি ওজন, দড়ি reeving, ভ্রমণ উচ্চতা, স্টাভিং অবস্থান, এবং অনুমোদিত বোর্ডিং বিন্যাস অনুযায়ী।

তৃতীয় ধাপঃএকক-ড্রাম বা ডাবল-ড্রাম বিন্যাস, তারের দড়ি ক্ষমতা, উইন্ডিং স্তর প্রয়োজনীয়তা, ড্রাম ওরিয়েন্টেশন এবং বাম হাত / ডান হাতের বিন্যাস যদি প্রযোজ্য হয় তা নিশ্চিত করুন।

চতুর্থ ধাপ:ড্রাইভ এবং কন্ট্রোল নিশ্চিত করুনঃ বৈদ্যুতিক মোটর স্পেসিফিকেশন, পাওয়ার সাপ্লাই, স্থানীয় কন্ট্রোল স্টেশন, জরুরী স্টপ, ম্যানুয়াল ব্যাকআপ অ্যাক্সেস এবং রিমোট কন্ট্রোলের প্রয়োজনীয়তা।

পঞ্চম ধাপঃনিরাপত্তা এবং পরিদর্শন পরিধি নিশ্চিত করুনঃ ব্রেক / হোল্ডিং ডিভাইস, স্ট্যাটিক হোল্ডিং পরীক্ষা, লোড ছাড়াই চলমান পরীক্ষা, ড্রাম লোড পরীক্ষা, উপাদান শংসাপত্র, ক্লাস সাক্ষী এবং গ্রহণযোগ্যতা মানদণ্ড।

ষষ্ঠ ধাপঃসিঁড়ির অঙ্কন, লিঞ্চ ফাউন্ডেশনের অঙ্কন, ডেকের বিন্যাস, উপলব্ধ ইনস্টলেশন স্পেস, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময়।

কাঠামো

Electric motor | Gearbox transmission system | Single or double drum | Wire rope and rope termination | Brake / holding device | Manual backup drive | Local control station | Deck foundation and base frame | Protective cover or guard if specified

বোর্ডিং সরঞ্জাম, ড্রাইভ এবং নিরাপত্তা সুবিধা

• বৈদ্যুতিক ড্রাইভ আবাসন সিঁড়ি কমিয়ে এবং পুনরুদ্ধার করার জন্য নিয়ন্ত্রিত ড্রাম ঘূর্ণন সরবরাহ করে, যখন ড্রাম লোড এবং অপারেটিং গতির সাথে মেলে গিয়ারবক্সের অনুপাত নির্বাচন করা হয়।
• ম্যানুয়াল ব্যাকআপ ড্রাইভ বৈদ্যুতিক শক্তি পাওয়া যায় না যখন পুনরুদ্ধার অপারেশন অনুমতি দেয়, কিন্তু তার অ্যাক্সেস, অপারেটিং ক্লিয়ারেন্স এবং হ্যান্ডেল বিন্যাস জাহাজ বিন্যাস অঙ্কন দ্বারা নিশ্চিত করা উচিত.
• ব্রেক বা ধরে রাখার ডিভাইসটি একটি গুরুত্বপূর্ণ নিরাপত্তা অংশ। এর ধরে রাখার ক্ষমতা, স্ট্যাটিক পরীক্ষার লোড, মুক্তির পদ্ধতি এবং পরিদর্শন সুযোগটি উত্পাদনের আগে নিশ্চিত করা উচিত।
• তারের দড়ি ক্ষমতা এবং ঘূর্ণন স্তর নিরাপদ ভ্রমণ এবং স্টোভিং প্রভাবিত করে। অত্যধিক দড়ি স্তর বা ভুল দড়ি সীসা অসম ঘূর্ণন, দড়ি ক্ষতি, বা অপারেশন নির্ভরযোগ্যতা হ্রাস হতে পারে।
• আইএসও ৭৩৬৪-এর আবাসন সিঁড়ি লিঞ্চের জন্য, সরঞ্জামটি সিঁড়ি হ্যান্ডলিং এবং ধরে রাখার জন্য ডিজাইন করা হয়েছে। এটি সাধারণ উদ্দেশ্য উত্তোলন লিঞ্চ বা কর্মী উত্তোলন ডিভাইস হিসাবে বিপণন করা উচিত নয়।
• যদি পাইলট স্থানান্তর ব্যবস্থায় ব্যবহার করা হয়, উইঞ্চ রিলের অবস্থান নিরাপদ অ্যাক্সেসকে বাধা দিতে পারে না,এবং প্রকৃত ব্যবস্থা অনুমোদিত পাইলট স্থানান্তর ব্যবস্থা এবং প্রযোজ্য পতাকা / শ্রেণী প্রয়োজনীয়তা অনুসরণ করা উচিত.
• নো-লোড রানিং টেস্ট, ড্রাম লোড টেস্ট, স্ট্যাটিক হোল্ডিং টেস্ট, এবং ক্লাস পরিদর্শন অর্ডার সুযোগ অনুযায়ী ব্যবস্থা করা যেতে পারে, কিন্তু পরীক্ষার মান এবং গ্রহণযোগ্যতা মান উদ্ধৃতি আগে সম্মত করা আবশ্যক।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ আইএসও ৭৩৬৪ঃ২০১৬ → জাহাজের জন্য প্রযোজ্য; যদি প্রকল্পটি পাইলট সিঁড়ি লিঞ্চ রিলের জন্য হয় তবে আইএসও ২৪১৩৬ নিশ্চিত করুন।
• নামমাত্র মডেলঃ 10 / 16 / 20 কেএন → ড্রাম লোড, সমর্থন লোড, সিঁড়ি বিন্যাস, এবং তারের দড়ি ক্ষমতা দ্বারা নির্বাচন করুন।
• ড্রামের ধরনঃ একক ড্রাম বা ডাবল ড্রাম → সিঁড়ির ধরন এবং জাহাজের বোর্ডিং বিন্যাস অনুসরণ করুন।
• উত্তোলনের গতিঃ 8.09 √ 20.7 মি / মিনিট সরবরাহিত তথ্য থেকে → অর্ডার করার আগে প্রয়োজনীয় অপারেটিং গতি এবং নিয়ন্ত্রণ পদ্ধতি নিশ্চিত করুন।
• তারের দড়িঃ 6×37-13.0-170-1 → সরবরাহিত দড়ি স্পেসিফিকেশন; চূড়ান্ত দড়ি গ্রেড, সমাপ্তি, শংসাপত্র এবং নিরাপত্তা ফ্যাক্টর নিশ্চিত করা উচিত।
• ড্রাইভের ধরনঃ ইলেকট্রিক মোটর ড্রাইভ → মোটরের শক্তি, ভোল্টেজ, ফ্রিকোয়েন্সি, বিচ্ছিন্নতা শ্রেণি এবং নৌ বৈদ্যুতিক প্রয়োজনীয়তা নিশ্চিত করা উচিত।
• ম্যানুয়াল ব্যাকআপঃ কনফিগারেশন অনুযায়ী উপলব্ধ → বৈদ্যুতিক ড্রাইভ উপলভ্য না হলে পুনরুদ্ধার অপারেশনের জন্য ব্যবহৃত হয়।
• কন্ট্রোলঃ স্থানীয় কন্ট্রোল যেমন সরবরাহ করা হয় → রিমোট কন্ট্রোল, লিমিট সুইচ, জরুরী স্টপ, বা ইন্টারলক প্রয়োজনীয়তা যদি প্রয়োজন হয় তবে উল্লেখ করা উচিত।
• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি লেপ → চূড়ান্ত লেপ, রঙ এবং জারা সুরক্ষা জাহাজের স্পেসিফিকেশন অনুসরণ করে।
• শংসাপত্রের প্রয়োজনীয়তাঃ অর্ডারের আওতা অনুযায়ী উপলব্ধ → শ্রেণি শংসাপত্র, প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র এবং সাক্ষীর প্রতিবেদন উত্পাদনের আগে নিশ্চিত করা উচিত।

কিভাবে কাজ করে

Operator activates local control → Electric motor drives the gearbox and drum → Wire rope pays out or winds in to lower or recover the accommodation ladder → Brake / holding device secures the drum when stopped or in stowage condition → Manual backup can be used for emergency recovery according to the approved operating procedure

অ্যাপ্লিকেশন

আবাসন সিঁড়ি পরিচালনা∙ জাহাজে উঠার ব্যবস্থা∙ মালবাহী জাহাজ∙ ট্যাংকার∙ বাল্ক ক্যারিয়ার∙ কনটেইনার জাহাজ∙ যাত্রী প্রবেশের ব্যবস্থা∙ নতুন ভবন ও পরবর্তীকরণ ডেক মেশিন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি, পরীক্ষার প্রয়োজনীয়তা এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

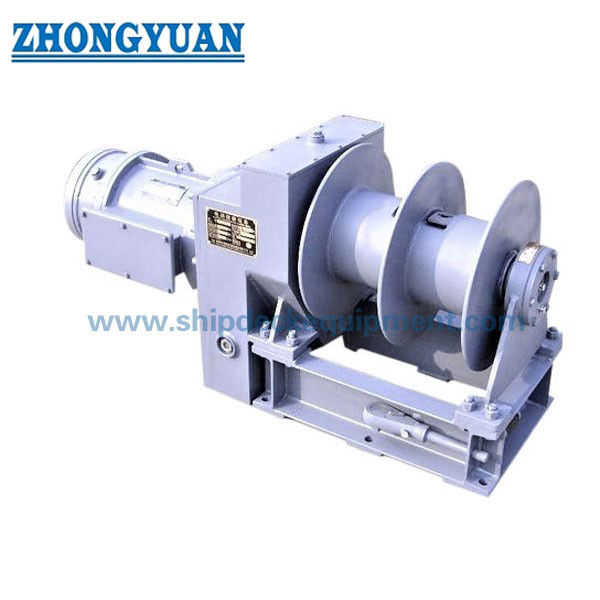

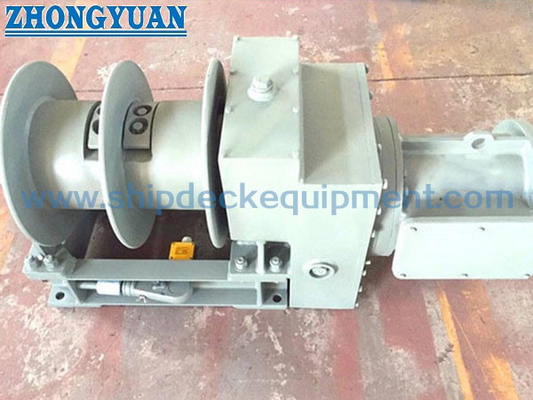

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ আইএসও ৭৩৬৪ কি পাইলট সিঁড়ি লিঞ্চের মান?

A1: নং ISO 7364:2016 হল আবাসন সিঁড়ি লিঞ্চের জন্য ISO মান। যদি প্রকল্পটি একটি পাইলট সিঁড়ি লিঞ্চ রোলের জন্য হয়, ISO 24136:চূড়ান্ত প্রযুক্তিগত নিশ্চিতকরণের আগে ২০২১ এবং প্রযোজ্য পাইলট স্থানান্তর ব্যবস্থার প্রয়োজনীয়তা পরীক্ষা করা উচিত.

প্রশ্ন ২: এই লিঞ্চটি কি মানুষ তুলতে ব্যবহার করা যেতে পারে?

A2: এটিকে ম্যান-লিফটিং লিঞ্চ হিসাবে বর্ণনা করা উচিত নয়। লিঞ্চটি আবাসন সিঁড়ি হ্যান্ডলিং এবং ধরে রাখার জন্য। কর্মীদের স্থানান্তর সুরক্ষা সম্পূর্ণ অনুমোদিত সিঁড়ি বিন্যাসের উপর নির্ভর করে,অ্যাক্সেস প্ল্যাটফর্ম, সুরক্ষা পয়েন্ট, অপারেটিং পদ্ধতি, এবং ক্লাস / পতাকা অনুমোদন।

প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?

A3: স্ট্যান্ডার্ড বেস, নামমাত্র মডেল, সিঁড়ি অঙ্কন, ড্রাম টাইপ, তারের দড়ি ক্ষমতা, পাওয়ার সাপ্লাই, নিয়ন্ত্রণ পদ্ধতি, ইনস্টলেশনের ভিত্তি, ম্যানুয়াল ব্যাকআপ বিন্যাস, পরীক্ষার প্রয়োজনীয়তা নিশ্চিত করুনসার্টিফিকেটের পরিধি, পরিমাণ, ডেলিভারি গন্তব্য, এবং প্রয়োজনীয় ডেলিভারি সময়।
