সিবি/টি 4392 টাইপ ইএ উত্থিত ওভাল মাল্টি বোল্ট ম্যানহোল কভার হিংস মেরিন আউটফিটিং দিয়ে
পণ্যের বিবরণ:
| নথি: | Marine manhole cover CBT 43...14.pdf |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | CB/T 4392-2014 | প্রকার: | ইবি, উত্থিত কোটিং, ওভাল টাইপ, কব্জি |
|---|---|---|---|
| ওজন: | 20.4-165.2 কেজি | আকৃতি: | ডিম্বাকৃতি, উপবৃত্তাকার |
| বোল্ট ও নট: | স্টেইনলেস স্টীল, ব্রোঞ্জ, পিতল | উপাদান: | হালকা ইস্পাত, স্টেইনলেস স্টীল |
| কোপিং উচ্চতা: | 100 মিমি, বা কাস্টমাইজড | গ্যাসকেট: | নিওপ্রিন, বা কাস্টমাইজড |
| পরীক্ষা: | জলবাহী চাপ পরীক্ষা, বায়ু পরীক্ষা | মাত্রা: | স্ট্যান্ডার্ড বা তদন্ত হিসাবে কাস্টমাইজড |
| দরখাস্তের প্রকার: | জল-টাইট, গ্যাস টাইট, তেল টাইট | সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ, গ্যালভানাইজড, কাস্টমাইজড পৃষ্ঠের চ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| বিশেষভাবে তুলে ধরা: | ডিম্বাকৃতি উত্থাপিত ম্যানহোল কভার,সামুদ্রিক উত্থিত ম্যানহোল কভার,সিবি/টি 4392 সামুদ্রিক ম্যানহোল কভার |
||
পণ্যের বর্ণনা

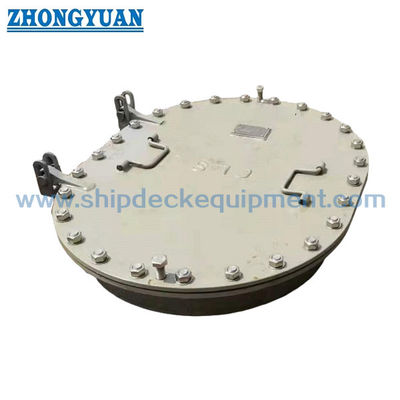

CB/T 4392 টাইপ EA উঁচু ওভাল মাল্টি বোল্টস হিঞ্জ সহ ম্যানহোল কভার
বর্ণনা:
সিবি / টি 4392 টাইপ ইএ উত্থাপিত ওভাল মাল্টি-বোল্ট ম্যানহোল কভারটি চক্রের সাথে জলরোধী এবং তেলরোধী হ্যাচ কভার। এটি সিবি / টি 4392 এর সর্বশেষ মান পূরণ করে। এটি স্টেইনলেস স্টিলের তৈরি, বোল্ট এবং বাদামের সাথে।এটি বিভিন্ন বাণিজ্যিক জাহাজে ব্যবহার করা যেতে পারে. কাস্টমাইজেশন নকশা এবং উপাদান উপলব্ধ। hinge একটি ভাল কারিগরি যা জাহাজের ক্রু সহজেই খুলতে এবং বন্ধ করতে সাহায্য করে।আমাদের হ্যাচ শীর্ষ রিং বট ঝালাই ছাড়া একটি সম্পূর্ণ টুকরা হিসাবে ইস্পাত প্লেট থেকে কাটা হয় এবং এই কারিগরি নিশ্চিত কোনো ফুটো সিলিং পৃষ্ঠ উপর এবং ভাল tightness আছে.
প্রধান প্রযুক্তিগত বিবরণীঃ
- স্ট্যান্ডার্ডঃ CB/T 4392-2014;
- প্রকারঃ ইবি, উচ্চতর কোমিং, ওভাল টাইপ, hinged;
- ওজনঃ20.৪-১৬৫.২ কেজি
- আকৃতিঃ ওভাল, এলিপটিক্যাল;
- বোল্ট অ্যান্ড নট: স্টেইনলেস স্টীল, ব্রোঞ্জ, ব্রোঞ্জ;
- উপাদানঃ হালকা ইস্পাত, স্টেইনলেস স্টীল;
- কোমিং উচ্চতাঃ 100 মিমি, অথবা কাস্টমাইজড;
- গ্যাসেটঃ নিওপ্রেন, অথবা কাস্টমাইজড;
- পরীক্ষাঃ হাইড্রোলিক চাপ পরীক্ষা, বায়ু পরীক্ষা;
- মাত্রাঃ স্ট্যান্ডার্ড বা অনুরোধ হিসাবে কাস্টমাইজড;
- প্রয়োগের ধরনঃ জলরোধী, গ্যাস-নিরাপদ, তেল-নিরাপদ;
- পৃষ্ঠের চিকিত্সাঃ S2.5 এ স্যান্ডব্লাস্টিং + ইপোক্সি দোকান প্রাইমারের এক স্তর, পোলিশ, গ্যালভানাইজড, কাস্টমাইজড পৃষ্ঠ চিকিত্সা উপলব্ধ।
- শ্রেণীবিভাজন শংসাপত্রঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা।
প্রধান প্রযুক্তিগত পরামিতিঃ
| নামমাত্র আকার এলএক্সবি |
L1 | বি১ | L2 | বি২ | L3 | বি৩ | এস | এস১ | এইচ | বোল্ট আকার |
বোল্ট পরিমাণ |
ওজন কেজি |
| ৪৫০x৩৫০ | 470 | 370 | 548 | 448 | 598 | 498 | 4 | 4 | 343 | এম২০ | 18 | 20.4 |
| 6 | 4 | 26.1 | ||||||||||
| 8 | 6 | 34 | ||||||||||
| 10 | 8 | 41.6 | ||||||||||
| ৫০০x৪০০ | 520 | 420 | 598 | 498 | 648 | 548 | 6 | 4 | 376 | 29.4 | ||
| 8 | 6 | 38.4 | ||||||||||
| 10 | 8 | 47.5 | ||||||||||
| 12 | 10 | 56.6 | ||||||||||
| 14 | 12 | 65.7 | ||||||||||
| ৬০০x৪০০ | 620 | 420 | 698 | 498 | 748 | 548 | 8 | 6 | 292 | 20 | 44.2 | |
| 10 | 8 | 54.8 | ||||||||||
| 12 | 10 | 65.4 | ||||||||||
| 14 | 12 | 75.9 | ||||||||||
| 16 | 14 | 86.5 | ||||||||||
| ৬০০x৪৫০ | 620 | 470 | 698 | 548 | 748 | 598 | 8 | 6 | 362 | 22 | 46.9 | |
| 10 | 8 | 58 | ||||||||||
| 12 | 10 | 69.2 | ||||||||||
| 14 | 12 | 80.4 | ||||||||||
| 16 | 14 | 91.7 | ||||||||||
| 18 | 16 | 102.9 | ||||||||||
| ৮০০x৬০০ | 820 | 620 | 898 | 698 | 948 | 748 | 12 | 10 | 394 | 26 | 101.9 | |
| 14 | 12 | 118.7 | ||||||||||
| 16 | 14 | 135.4 | ||||||||||
| 18 | 16 | 152.2 | ||||||||||
| 20 | 18 | 169 | ||||||||||
| 22 | 20 | 185.9 | ||||||||||
| 24 | 22 | 202.7 | ||||||||||
| নামমাত্র আকার এলএক্সবি |
L1 | বি১ | L2 | বি২ | L3 | বি৩ | এস | এস১ | এইচ | বোল্ট আকার |
বোল্ট পরিমাণ |
ওজন কেজি |
| ৮০০x৪০০ | 820 | 420 | 898 | 548 | 948 | 548 | 12 | 10 | 460 | এম২০ | 24 | 83.4 |
| 14 | 12 | 97 | ||||||||||
| 16 | 14 | 110.6 | ||||||||||
| 18 | 16 | 124.2 | ||||||||||
| 20 | 18 | 137.9 | ||||||||||
| 22 | 20 | 151.5 | ||||||||||
| 24 | 22 | 165.2 | ||||||||||
CB/T 4392 টাইপ EA এর অঙ্কন হিন্জেস সামুদ্রিক সরঞ্জাম সহ ওভাল মাল্টি-বোল্টস ম্যানহোল কভার
