ISO 5894 টাইপ ডিও মাল্টি বোল্ট ম্যানহোল রিসেসড টপ কভার মেরিন আউটফিটিং সহ
পণ্যের বিবরণ:
| নথি: | Marine manhole cover CBT 43...14.pdf |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | বিএস আইএসও 5894: 2018/ জিবি 11628 | প্রকার: | DO |
|---|---|---|---|
| উপাদান: | হালকা ইস্পাত, স্টেইনলেস স্টীল | গ্যাসকেট: | তেল, সমুদ্রের জল এবং মিঠা পানির সাথে উপযুক্ত; অ্যাসবেস্টস থেকে মুক্ত |
| বোল্ট এবং বাদাম: | এম 20, স্টেইনলেস স্টিল, ব্রোঞ্জ, ব্রাস | পরীক্ষা: | জলবাহী চাপ পরীক্ষা |
| মাত্রা: | স্ট্যান্ডার্ড বা কাস্টমাইজড হিসাবে, ক্লায়েন্টের অঙ্কন হিসাবে | দরখাস্তের প্রকার: | জল-টাইট, তেল টাইট |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ, গ্যালভানাইজড, কাস্টমাইজড পৃষ্ঠের চ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| বিশেষভাবে তুলে ধরা: | আইএসও 5894 সামুদ্রিক ম্যানহোল,এম 20 বোল্ট সামুদ্রিক ম্যানহোল কভার,এম 20 বাদাম সামুদ্রিক ম্যানহোল |
||
পণ্যের বর্ণনা

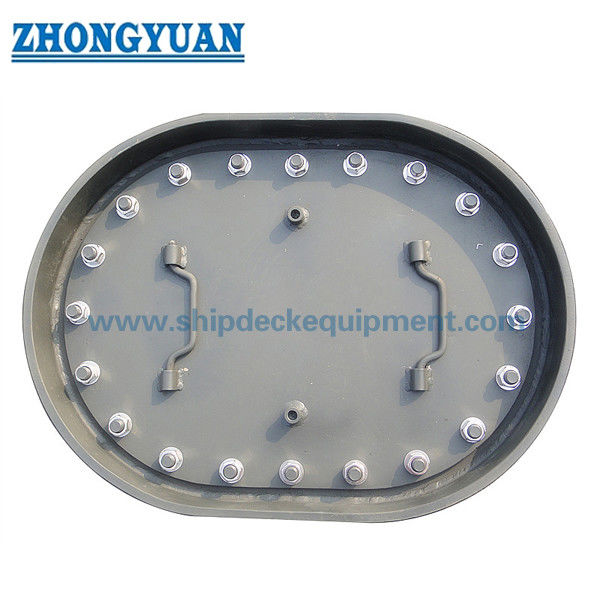

আইএসও ৫৮৯৪ টাইপ ডিও মাল্টি বোল্টস ম্যানহোল
বর্ণনাঃ
for Ships is the type A of manhole cover. এই কভারটির আকৃতি দীর্ঘ বৃত্তাকার। এটি কোমিং সহ একটি ধরণের কভার। এটি উত্থাপিত হতে পারে। এটি IS05892 এবং CB / T19-2001 এর মান পূরণ করে।এটি ইস্পাত থেকে তৈরি এবং বিভিন্ন জাহাজে ব্যবহার করা যেতে পারেআপনি যদি আমাদের পণ্যগুলিতে আগ্রহী হন তবে আরও তথ্যের জন্য আমাদের সাথে যোগাযোগ করুন।
প্রধান প্রযুক্তিগত বিবরণীঃ
- স্ট্যান্ডার্ডঃ BS ISO 5894:2018/ GB 11628
- প্রকারঃ ডিও,
- উপাদান: হালকা ইস্পাত, স্টেইনলেস স্টীল,
- গ্যাসকেটঃ তেল, সমুদ্রের জল এবং মিষ্টি পানির সাথে উপযুক্ত; অ্যাজবেস্ট মুক্ত;
- বোল্ট অ্যান্ড নটসঃ এম২০, স্টেইনলেস স্টিল, ব্রোঞ্জ, ব্রোঞ্জ;
- পরীক্ষাঃ হাইড্রোলিক চাপ পরীক্ষা,
- মাত্রাঃ স্ট্যান্ডার্ড বা কাস্টমাইজড, ক্লায়েন্ট এর অঙ্কন হিসাবে,
- প্রয়োগের ধরনঃ জলরোধী, তেলরোধী,
- পৃষ্ঠের চিকিত্সাঃ S2.5 এ স্যান্ডব্লাস্টিং + ইপোক্সি দোকান প্রাইমারের এক স্তর, পোলিশ, গ্যালভানাইজড, কাস্টমাইজড পৃষ্ঠ চিকিত্সা উপলব্ধ।
- শ্রেণীবিভাজন শংসাপত্রঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা।
প্রধান প্রযুক্তিগত পরামিতিঃ
| নামমাত্র আকার ১×বি১ |
l2 | বি২ | ১৩ | বি৩ | ১.৪ | বি৪ | t | বন্ধনী যন্ত্র ব্যাসার্ধ |
বন্ধনী যন্ত্র সংখ্যা |
| ৪৫০×৩৫০ | 570 | 470 | 510 | 410 | 642 | 542 | 6 | এম২০ | 16 |
| ৬০০×৪০০ | 720 | 520 | 660 | 460 | 792 | 592 | 8 | 20 | |
| ৬০০×৪৫০ | 720 | 570 | 660 | 510 | 792 | 642 | 8 | 22 | |
| ৮০০×৬০০ | 920 | 720 | 860 | 660 | 992 | 792 | 12 | 26 | |
|
দ্রষ্টব্য 1 t হল ন্যূনতম বেধের জন্য, টেবিলে প্রদর্শিত নয় এমন বেধগুলি নির্মাতার মতে ডিজাইন করা যেতে পারে অনুশীলন |
|||||||||
| চাবি | ||||||
| 1 | কোমিং প্লেট | 4 | কভার | 7 | প্লেট রিং | 9 চিহ্নিতকরণ |
| 2 | সিলিং | 5 | উপরের কভার | 8 | সিলিং বোল্ট | ১০টি জ্যাকিং-আপ বোল্ট, ২ x এম২০ |
| 3 | হ্যান্ডেল | 6 | হ্যান্ডেল | |||
সিলাইডের আকার এবং বিবরণ স্বীকৃত শিল্প মান পূরণ করা উচিত ।
কোষাগারে দেওয়া মাত্রা () সামঞ্জস্য করা যেতে পারে। কোষাগারে দেওয়া মাত্রা নির্বাচন করার সময় বাদাম সহ কভারটির শীর্ষ অংশটি ফ্লাশ পৃষ্ঠ থেকে বেরিয়ে আসতে পারে না।
দ্রষ্টব্য 1'1 x b1 একটি পরিষ্কার খোলার।
দ্রষ্টব্য ২. ব্যবহারকারী যদি উপযুক্ত হয় তবে 2 x M20 জ্যাক আপ বোল্ট বেছে নিতে পারেন।
আইএসও ৫৮৯৪ টাইপ ডিও মাল্টি বোল্টস ম্যানহোলের অঙ্কন
