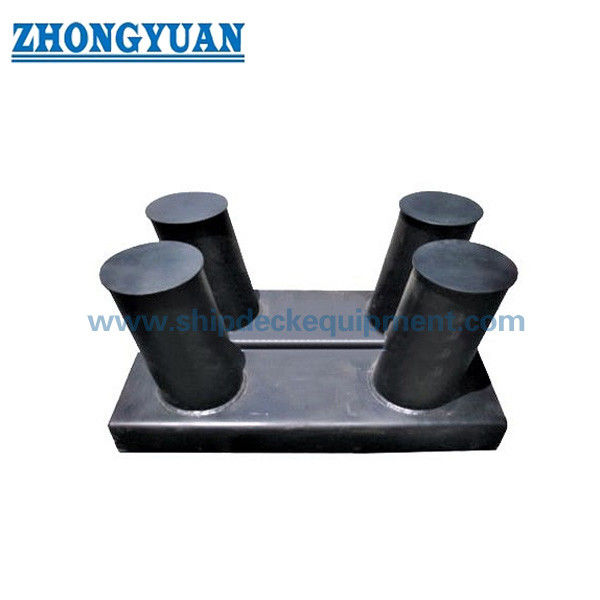

১২৫-২৫০মিমি হেলানো ডাবল বিট বোলार्ड | সিবি/টি ১৬৯-২০১১ টাইপ বি ওয়েল্ডেড মুরিং বোলার্ড ফর শিপ ডেক
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
| নথি: | Marine Inclined Bollard GB ...65.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | CB/T 169-2011 | নামমাত্র ব্যাস: | 125 / 160 / 200 / 250 মিমি |
|---|---|---|---|
| উপাদান: | হালকা ইস্পাত; স্টেইনলেস স্টিল | ওজন: | 32.7 - 162.7 কেজি |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| বিশেষভাবে তুলে ধরা: | gb 556 sh type marine bollard,gb 556 sh type mooring bollard,bv marine bollard |
||
পণ্যের বর্ণনা
১২৫-২৫০মিমি হেলানো ডাবল বিট বোলार्ड | CB/T 169-2011 টাইপ বি ওয়েল্ডেড মুরিং বোলार्ड ফর শিপ ডেক
পণ্যের সংক্ষিপ্ত বিবরণ
CB/T 169-2011 টাইপ বি হেলানো ডাবল বিট বোলার্ড মাঝারি থেকে ভারী জাহাজের মুরিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।
হেলানো ডাবল-পোস্ট কাঠামো ঘর্ষণ বাড়ায় এবং জাহাজের চলাচলের সময় দড়ি পিছলে যাওয়া বা দুর্ঘটনাক্রমে খুলে যাওয়া প্রতিরোধ করে।
এটি কার্গো জাহাজ, বার্জ এবং বন্দর পরিষেবা জাহাজগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে স্থিতিশীল এবং উচ্চ-লোড মুরিং পারফরম্যান্সের প্রয়োজন হয়।
দ্রুত স্পেসিফিকেশন
- নামমাত্র ব্যাস: ১২৫-২৫০ মিমি → দড়ির সামঞ্জস্য নির্ধারণ করে
- প্রকার: টাইপ বি (ডাবল বেস প্লেট) → উন্নত লোড বিতরণ এবং কাঠামোগত স্থিতিশীলতা
- SWL পরিসীমা: ১৯.৫-৫৯ kN → লোড ক্ষমতা রেফারেন্স
- কাঠামো: হেলানো ডাবল বিট → অ্যান্টি-স্লিপ দড়ি হোল্ডিং
- উপাদান: সি-এমএন স্টিল / স্টেইনলেস স্টিল → শক্তি ও ক্ষয় প্রতিরোধ ক্ষমতা
- পৃষ্ঠ: Sa2.5 + ইপোক্সি কোটিং → সামুদ্রিক ক্ষয় সুরক্ষা
- ইনস্টলেশন: ওয়েল্ডেড বেস → ডেকের উপর শক্তিশালী লোড স্থানান্তর
- সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট
প্রধান প্রযুক্তিগত প্যারামিটার (CB/T 169-2011 টাইপ বি)
| নামমাত্র ব্যাস। | SWL kN | স্টিল দড়ি 6x24 | স্টিল দড়ি 6x37(b) |
প্রাকৃতিক দড়ির পরিধি সর্বোচ্চ |
সিন্থেটিক দড়ির ব্যাস। | D | D1 | H | L1 | L2 | t | বেস L | B | h | h1 | t1 | k | ওজন কেজি |
| ১২৫ | ১৯.৫ | ৯ | ৯ | ৭৫ | ১৮ | ১৪০ | ১৫৫ | ৩০০ | ৪১০ | ৩৩০ | ১০ | ৬০০ | ২৪০ | ৬০ | ৪৫ | ৮ | ৫ | ৩২.৭ |
| ১৬০ | ২৪.৫ | ১০ | ১০ | ৯০ | ২০ | ১৬৮ | ১৮৫ | ৩৫০ | ৫০০ | ৪০০ | ১০ | ৭০০ | ২৭০ | ৭০ | ৫৫ | ৮ | ৫ | ৫০.৪ |
| ২০০ | ৩৯.০ | ১৩ | ১৩ | ১১০ | ২৬ | ২১৯ | ২৩৫ | ৪৩ | ৬২০ | ৫০০ | ১০ | ৯০০ | ৩৬০ | ৮৫ | ৭০ | ১০ | ৬ | ৮৬.৩ |
| ২৫০ | ৫৯.০ | ১৬ | ১৬ | ১৩০ | ৩০ | ২৭৩ | ২৯০ | ৫০০ | ৭৭০ | ৬৩০ | ১১ | ১১০০ | ৪৩ | ১০০ | ৮৫ | ১২ | ৮ | ১৬২.৭ |
ইঞ্জিনিয়ারিং ডিজাইন লজিক
লোড ট্রান্সফার পাথ: দড়ি → বোলার্ড পোস্ট → বেস প্লেট → ডেক স্ট্রাকচার।
হেলানো পোস্টগুলি ঘর্ষণ বাড়ায় এবং জাহাজের গতিশীল চলাচলের সময় দড়ি পিছলে যাওয়া কমায়।
ডাবল বেস প্লেট লোড বিতরণ এবং কাঠামোগত স্থিতিশীলতা উন্নত করে।
কেন হেলানো বোলার্ড ডিজাইন?
দড়ি পিছলে যাওয়া প্রতিরোধ করে → উচ্চতর মুরিং নিরাপত্তা
হোল্ডিং ফোর্স উন্নত করে → জাহাজের চলাচলের সময় ভাল স্থিতিশীলতা
দুর্ঘটনাক্রমে মুক্তি হ্রাস করে → নিরাপদ অপারেশন
গতিশীল অবস্থার জন্য উপযুক্ত → কার্গো জাহাজ এবং বার্জ
কাঠামো
হেলানো ডাবল পোস্ট | ডাবল বেস প্লেট | রিইনফোর্সমেন্ট প্লেট | ওয়েল্ডেড স্ট্রাকচার
কাস্টম অ্যাট্রিবিউটস
- হেলানো পোস্ট → অ্যান্টি-স্লিপ পারফরম্যান্স
- ডাবল বেস প্লেট → উচ্চতর কাঠামোগত স্থিতিশীলতা
- ওয়েল্ডেড ফ্যাব্রিকেশন → নির্ভরযোগ্য লোড ট্রান্সফার
- মসৃণ পৃষ্ঠ → দড়ি রক্ষা করে
- ঐচ্ছিক স্টেইনলেস স্টিল → ক্ষয় প্রতিরোধ ক্ষমতা
নির্বাচন নির্দেশিকা
ধাপ ১ – ব্যাস নির্বাচন করুন → দড়ির আকারের উপর ভিত্তি করে
ধাপ ২ – দড়ির প্রকার নিশ্চিত করুন → তার / ফাইবার
ধাপ ৩ – লোড নিশ্চিত করুন → SWL এর উপর ভিত্তি করে
ধাপ ৪ – প্রকার নির্বাচন করুন → ভারী-অ্যাপ্লিকেশনের জন্য টাইপ বি
ধাপ ৫ – সার্টিফিকেশন প্রয়োজনীয়তা নিশ্চিত করুন
সঠিক মডেল সম্পর্কে নিশ্চিত নন? আমাদের সাথে যোগাযোগ করুন — আমরা আপনার দড়ি এবং কাজের অবস্থার উপর ভিত্তি করে সঠিক সমাধান সুপারিশ করব।
অনুসন্ধান নির্দেশিকা
অনুগ্রহ করে দড়ির ব্যাস, দড়ির প্রকার, জাহাজের প্রকার, ইনস্টলেশন অবস্থান এবং সার্টিফিকেশন প্রয়োজনীয়তা প্রদান করুন।
এটি কিভাবে কাজ করে
দড়ি হেলানো পোস্টগুলির চারপাশে জড়িয়ে যায় → ঘর্ষণ বৃদ্ধি পায় → লোড বেসে স্থানান্তরিত হয় → পিছলে যাওয়া ছাড়াই নিরাপদ মুরিং নিশ্চিত করে।
অ্যাপ্লিকেশন
কার্গো জাহাজ | বার্জ | বন্দর পরিষেবা জাহাজ | ডেক মুরিং
সার্টিফিকেশন ও সুবিধা
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট
ড্রয়িং ও ছবি

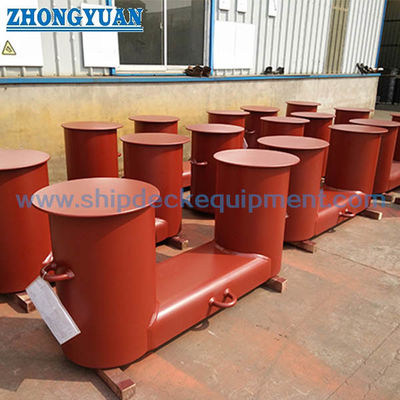

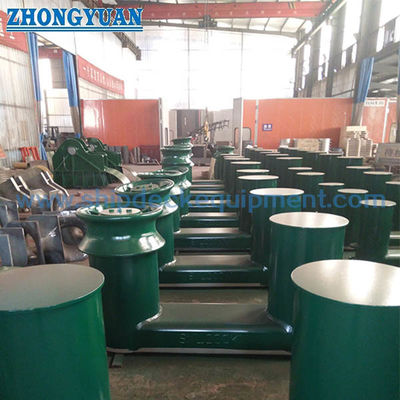

সাধারণ বিন্যাস অঙ্কন এবং পণ্যের ছবি
অর্ডার
নির্দিষ্ট করুন: প্রকার (টাইপ বি) | আকার | উপাদান | কোটিং | সার্টিফিকেশন
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: টাইপ বি বোলার্ড কি?
উত্তর: টাইপ বি হল CB/T 169 এর মধ্যে উচ্চতর ক্ষমতা কনফিগারেশন, যা উন্নত লোড বিতরণ এবং কাঠামোগত স্থিতিশীলতার জন্য ডাবল বেস প্লেট কাঠামো বৈশিষ্ট্যযুক্ত।
প্রশ্ন ২: কেন হেলানো ডিজাইন?
উত্তর: জাহাজের চলাচলের সময় দড়ি পিছলে যাওয়া প্রতিরোধ করে।
প্রশ্ন ৩: কিভাবে আকার নির্বাচন করবেন?
উত্তর: দড়ির ব্যাস এবং প্রয়োজনীয় SWL এর উপর ভিত্তি করে।
