উপরের রোলার সহ সাত-রোলার ইউনিভার্সাল ফায়ারলিড∙ জাহাজের মোরিং এবং ট্যাগিং (ISO 13733 টাইপ 7R)

সাত-রোলার ইউনিভার্সাল ফেয়ারলিড উইথ আপার রোলার | জাহাজ নোঙর এবং টাগিং (ISO 13733 টাইপ 7R)

পণ্যের সংক্ষিপ্ত বিবরণ

ISO 13733 টাইপ 7R ইউনিভার্সাল ফেয়ারলিড হল একটি ডেক-মাউন্টেড সাত-রোলার দড়ি গাইড যার দুটি দড়ি-প্রবেশ পথ এবং একটি উপরের রোলার ব্যবস্থা রয়েছে। এটি জাহাজের নোঙর বা টাগিং লাইনগুলিকে গাইড করতে ব্যবহৃত হয় যেখানে দড়ির পথ অনুভূমিক এবং উল্লম্ব উভয় দিকে পরিবর্তন হয়। ঘূর্ণায়মান রোলার যোগাযোগ, গাইড পয়েন্টে স্লাইডিং ঘর্ষণ কমায় এবং লাইনটিকে একটি নিয়ন্ত্রিত পথের মধ্যে রাখতে সাহায্য করে।

নামমাত্র আকার প্রধান রোলারের বাইরের ব্যাসের উপর ভিত্তি করে তৈরি। 300 এবং 400 নামমাত্র আকারের জন্য, A / B / C প্রত্যয় বিভিন্ন SWL স্তরকে আলাদা করে যখন প্রধান রোলার মাত্রা একই থাকে। চূড়ান্ত নির্বাচন দড়ির ধরণ এবং ব্যাস, প্রয়োজনীয় SWL, লাইন লিড কোণ, স্ট্যান্ডার্ড লোড দিক, রোলার ঘূর্ণন, শ্যাফ্ট এবং বিয়ারিং রক্ষণাবেক্ষণ, ডেক শক্তিশালীকরণ, ওয়েল্ডিং বিবরণ এবং ক্লাস পরিদর্শন সুযোগের সাথে সমন্বয় করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের ধরণ: সাত-রোলার ইউনিভার্সাল ফেয়ারলিড → জাহাজের নোঙর এবং টাগিং স্টেশনের জন্য ঘূর্ণায়মান দড়ি গাইডেন্স।
• স্ট্যান্ডার্ড এবং ধরণ: ISO 13733 টাইপ 7R → দুটি দড়ি-প্রবেশ পথ এবং একটি উপরের রোলার সহ কনফিগারেশন।
• নামমাত্র আকারের পরিসীমা: 140 / 160 / 180 / 200 / 250 / 300A / 300B / 400A / 400B / 400C → প্রধান রোলার ব্যাস এবং প্রয়োজনীয় SWL দ্বারা নির্বাচিত।
• প্রধান রোলার বাইরের ব্যাস D1: 139.8 থেকে 406.4 মিমি → নামমাত্র আকার প্রধান রোলারের আনুমানিক বাইরের ব্যাস নির্দেশ করে।
• দড়ি-প্রবেশ পথ B × H: 195 × 150 থেকে 350 × 250 মিমি → প্রাথমিক দড়ি এবং লাইন-পথ পরীক্ষার জন্য মূল ছাড়পত্র।
• SWL পরিসীমা: 137 থেকে 1,373 kN, সরবরাহকৃত টেবিলে 14 থেকে 140 t হিসাবে দেখানো হয়েছে → মডেল নির্বাচনের জন্য দড়ির MBL নয়, স্ট্যান্ডার্ড লোড রেটিং ব্যবহার করুন।
• গণনাকৃত ওজন: 256 থেকে 3,591 কেজি → ডেক হ্যান্ডলিং, পরিবহন, ফাউন্ডেশন পরিকল্পনা এবং ইনস্টলেশন ক্রমের সাথে প্রাসঙ্গিক।
• ইনস্টলেশন ফোকাস: ডেক-ওয়েল্ডেড কাঠামো ঘূর্ণায়মান রোলার সহ → উৎপাদন করার আগে ডেক শক্তিশালীকরণ, ওয়েল্ড মাত্রা, লুব্রিকেশন অ্যাক্সেস এবং রোলার প্রতিস্থাপনের ছাড়পত্র নিশ্চিত করা উচিত।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ 1: ISO 13733 টাইপ 7R এবং জাহাজের নোঙর বা টাগিং ব্যবস্থা অনুযায়ী প্রয়োজনীয় নামমাত্র আকার নিশ্চিত করুন।

ধাপ 2: দড়ির ধরণ, দড়ির ব্যাস, দড়ির MBL, প্রয়োজনীয় ফেয়ারলিড SWL, প্রত্যাশিত অনুভূমিক এবং উল্লম্ব লিড দিক এবং অপারেটিং লাইন পথ সরবরাহ করুন।

ধাপ 3: 300A / 300B এবং 400A / 400B / 400C এর জন্য, প্রয়োজনীয় SWL অনুযায়ী প্রত্যয় নির্বাচন করুন; শুধুমাত্র রোলার ব্যাস দ্বারা নির্বাচন করবেন না।

ধাপ 4: ইনস্টলেশন অবস্থান, উপলব্ধ ডেক স্থান, ফাউন্ডেশন এবং ডেক শক্তিশালীকরণ, ওয়েল্ডিং ইন্টারফেস, কাছাকাছি সরঞ্জাম ছাড়পত্র এবং রোলার রক্ষণাবেক্ষণের অ্যাক্সেস নিশ্চিত করুন।

ধাপ 5: ফ্রেম, রোলার, শ্যাফ্ট, বিয়ারিং বা বুশ উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন; লুব্রিকেশন ব্যবস্থা; পৃষ্ঠের চিকিত্সা; এবং ক্ষয়-সুরক্ষা ব্যবস্থা।

ধাপ 6: পরিমাণ, ক্লাস সোসাইটির প্রয়োজনীয়তা, উপাদানের ট্রেসেবিলিটি, পরিদর্শন এবং পরীক্ষার সুযোগ, ডেলিভারির গন্তব্য, প্রয়োজনীয় ডেলিভারির সময় নিশ্চিত করুন এবং যদি উপলব্ধ থাকে তবে জাহাজের অঙ্কন বা রেফারেন্স ছবি সরবরাহ করুন।

গঠন

সাত-রোলার সমাবেশ | দুটি দড়ি-প্রবেশ পথ | উপরের রোলার | প্রধান গাইড রোলার | ইস্পাত সমর্থন ফ্রেম | রোলার শ্যাফ্ট | বিয়ারিং বা বুশ | ডেক-ওয়েল্ডেড বেস | লুব্রিকেশন পয়েন্ট | নির্দিষ্ট পৃষ্ঠের চিকিত্সা

নোঙর, টাগিং এবং ইঞ্জিনিয়ারিং সুবিধা

• সাতটি ঘূর্ণায়মান রোলার গাইড পাথের চারপাশে দড়ির যোগাযোগ বিতরণ করে এবং একটি স্থির দড়ি-যোগাযোগ খোলার তুলনায় স্লাইডিং ঘর্ষণ কমায়।
• দুটি দড়ি-প্রবেশ পথ একটি ফেয়ারলিড অ্যাসেম্বলির মধ্যে সংজ্ঞায়িত লাইন-রুটিং অবস্থান সরবরাহ করে; অনুমোদিত অপারেটিং ব্যবস্থা এবং লোড কেস জাহাজের অঙ্কন দ্বারা নিশ্চিত করা উচিত।
• উপরের রোলারটি দড়ির পথ নিয়ন্ত্রণ করতে সাহায্য করে যখন লাইনটি উল্লম্ব লিড উপাদান সহ ফেয়ারলিডে পৌঁছায় বা ছেড়ে যায়, স্ট্যান্ডার্ড জ্যামিতি এবং অনুমোদিত লোড দিকের সাপেক্ষে।
• নামমাত্র আকার প্রধান রোলার বাইরের ব্যাসের সাথে যুক্ত, যখন অক্ষর প্রত্যয় একই 300 বা 400 নামমাত্র রোলার আকারে বিভিন্ন SWL রেটিং নির্বাচন করার জন্য একটি স্পষ্ট পদ্ধতি সরবরাহ করে।
• রোলার পৃষ্ঠ, প্রান্তের রূপান্তর এবং শ্যাফ্ট অ্যালাইনমেন্ট নিয়ন্ত্রণ করা উচিত যাতে রোলারগুলি অবাধে ঘোরে এবং নোঙর বা টাগিং লাইনে তীক্ষ্ণ স্থানীয় যোগাযোগ তৈরি না করে।
• বিয়ারিং বা বুশ নির্বাচন, লুব্রিকেশন পয়েন্ট, সিলিং, শ্যাফ্ট অপসারণ এবং রোলার প্রতিস্থাপনের অ্যাক্সেস জাহাজের রক্ষণাবেক্ষণ পরিকল্পনার সাথে সমন্বয় করা উচিত।
• ডেক-ওয়েল্ডেড ফ্রেম ফেয়ারলিড প্রতিক্রিয়াগুলিকে সহায়ক ডেক কাঠামোর মধ্যে স্থানান্তর করে; ফাউন্ডেশন শক্তিশালীকরণ এবং ওয়েল্ড বিবরণ শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।
• গ্যালভানাইজিং বা পালিশ করা স্টেইনলেস-স্টিল ফিনিশিং শুধুমাত্র রোলার ফিট, বিয়ারিং এলাকা, ওয়েল্ডিং ইন্টারফেস এবং অনুমোদিত উপাদানের স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ স্থানে প্রয়োগ করা উচিত।

কাস্টম অ্যাট্রিবিউটস

• স্ট্যান্ডার্ড: ISO 13733 → যখন জাহাজের স্পেসিফিকেশন এই স্ট্যান্ডার্ড থেকে ইউনিভার্সাল ফেয়ারলিড মাত্রা এবং SWL রেটিং কল করে তখন ব্যবহার করুন।
• টাইপ: 7R → সাত-রোলার ব্যবস্থা দুটি দড়ি-প্রবেশ পথ এবং একটি উপরের রোলার সহ।
• নামমাত্র আকার: 140 থেকে 400C → প্রধান রোলার বাইরের ব্যাসের উপর ভিত্তি করে, প্রত্যয় অক্ষরগুলি বিভিন্ন SWL রেটিংয়ের জন্য ব্যবহৃত হয়।
• SWL: 137 থেকে 1,373 kN → স্ট্যান্ডার্ড মডেল টেবিল থেকে নির্বাচন করুন এবং দড়ির MBL বা ব্রেকিং লোড থেকে আলাদা রাখুন।
• লোড দিক: অনুভূমিক এবং উল্লম্ব লাইন লিড → চূড়ান্ত অনুমোদিত দিক এবং প্রতিক্রিয়া ভিত্তি স্ট্যান্ডার্ড অঙ্কন এবং জাহাজের ব্যবস্থা অনুসরণ করা উচিত।
• উপাদান: C-Mn ইস্পাত / মাইল্ড ইস্পাত / স্টেইনলেস ইস্পাত → ফ্রেম, রোলার, শ্যাফ্ট এবং বিয়ারিং উপাদানগুলির জন্য সঠিক গ্রেড নিশ্চিত করতে হবে।
• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত আবরণ, গ্যালভানাইজিং, বা স্টেইনলেস-স্টিল পলিশিং প্রকল্পের প্রয়োজনীয়তা অনুসরণ করে।
• ইনস্টলেশন: ডেক ওয়েল্ডেড → ডেক শক্তিশালীকরণ, ওয়েল্ড আকার, ওয়েল্ডিং পদ্ধতি, অ্যালাইনমেন্ট এবং অ্যাক্সেস অনুমোদিত অঙ্কন দ্বারা নিশ্চিত করা উচিত।
• সার্টিফিকেট প্রয়োজনীয়তা: প্রকল্পের সুযোগ অনুযায়ী উপলব্ধ → উপাদান সার্টিফিকেট, প্রস্তুতকারকের ডকুমেন্টেশন, ক্লাস পরিদর্শন এবং সাক্ষী পরীক্ষা উদ্ধৃতির আগে সম্মত হওয়া উচিত।

কিভাবে কাজ করে

নোঙর বা টাগিং লাইন ফেয়ারলিডে আসে → লাইনটি নির্বাচিত দড়ি-প্রবেশ পথে প্রবেশ করে → লিড দিক পরিবর্তনের সাথে সাথে প্রধান এবং উপরের রোলারগুলি ঘোরে → রোলিং যোগাযোগ লাইনকে গাইড করে এবং স্লাইডিং ঘর্ষণ কমায় → ফেয়ারলিড প্রতিক্রিয়াগুলি ওয়েল্ডেড ফ্রেমের মাধ্যমে শক্তিশালী ডেক কাঠামোর মধ্যে স্থানান্তরিত হয়

অ্যাপ্লিকেশন

জাহাজ নোঙর স্টেশন | জাহাজ টাগিং স্টেশন | টাগবোট | ওয়ার্কবোট | কার্গো জাহাজ | ট্যাঙ্কার | অফশোর সাপোর্ট ভেসেল | নতুন নির্মাণ প্রকল্প | স্ট্যান্ডার্ড ইউনিভার্সাল ফেয়ারলিডের প্রতিস্থাপন

সার্টিফিকেশন এবং সুবিধা

প্রকল্পের প্রয়োজনীয়তা, উপাদানের ট্রেসেবিলিটি, পরীক্ষার সুযোগ এবং ক্লাস অনুমোদন পদ্ধতি অনুসারে সার্টিফিকেট এবং পরিদর্শন ডকুমেন্টেশন ব্যবস্থা করা যেতে পারে। প্রয়োজনীয় সার্টিফিকেটের স্তর এবং সাক্ষী পয়েন্টগুলি উদ্ধৃতির আগে নিশ্চিত করা উচিত।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

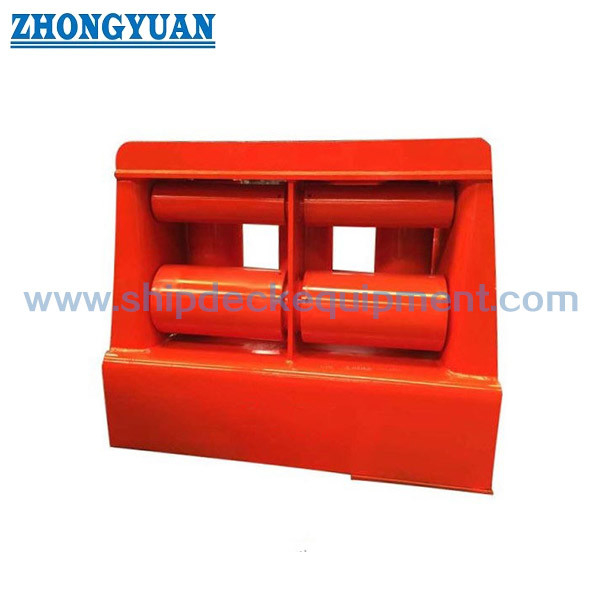

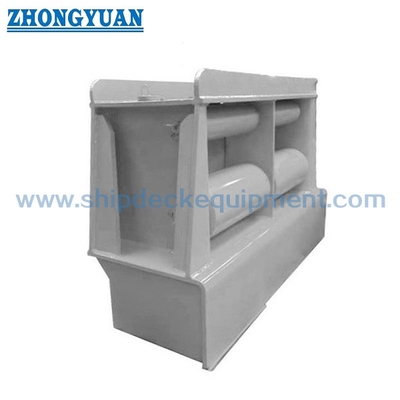

অঙ্কন এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: ISO 13733 টাইপ 7R ইউনিভার্সাল ফেয়ারলিড এবং একটি ফিক্সড নোঙর চকের মধ্যে পার্থক্য কী?

উত্তর 1: টাইপ 7R অনুভূমিক এবং উল্লম্ব লিড পরিবর্তনগুলির মাধ্যমে একটি লাইন গাইড করার জন্য সাতটি ঘূর্ণায়মান রোলার এবং দুটি সংজ্ঞায়িত দড়ি-প্রবেশ পথ ব্যবহার করে। একটি ফিক্সড চক একটি স্থির দড়ি-যোগাযোগ পৃষ্ঠ ব্যবহার করে। সঠিক পণ্যটি জাহাজের নোঙর বা টাগিং ব্যবস্থা অনুসরণ করা উচিত।

প্রশ্ন 2: 300A / 300B বা 400A / 400B / 400C কীভাবে নির্বাচন করা উচিত?

উত্তর 2: একই নামমাত্র রোলার আকারের মডেলগুলির প্রধান রোলার ব্যাস একই থাকে তবে SWL রেটিং এবং গণনাকৃত ওজন ভিন্ন হয়। প্রয়োজনীয় ফেয়ারলিড SWL, স্ট্যান্ডার্ড লোড কেস, ডেক কাঠামো এবং অনুমোদিত জাহাজের অঙ্কন অনুযায়ী প্রত্যয় নির্বাচন করুন।

প্রশ্ন 3: উভয় দড়ি-প্রবেশ পথ কি একই সময়ে পূর্ণ তালিকাভুক্ত SWL এ লোড করা যেতে পারে?

উত্তর 3: শুধুমাত্র মডেল টেবিল থেকে একযোগে লোডিং অনুমান করা উচিত নয়। অপারেটিং লাইন ব্যবস্থা, লোড দিক, সম্মিলিত প্রতিক্রিয়া, ডেক শক্তিশালীকরণ এবং অনুমোদনের প্রয়োজনীয়তা অফিসিয়াল স্ট্যান্ডার্ড অঙ্কন এবং জাহাজের-নির্দিষ্ট ইঞ্জিনিয়ারিং গণনা থেকে নিশ্চিত করতে হবে।
