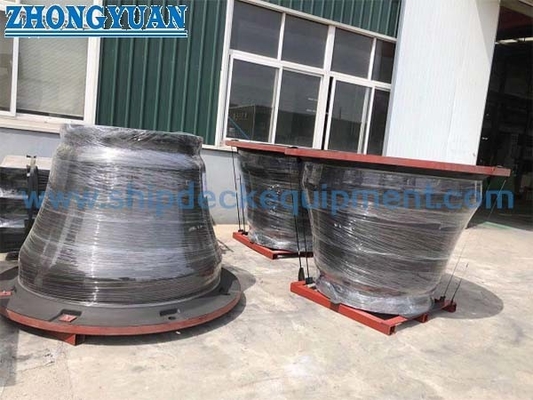

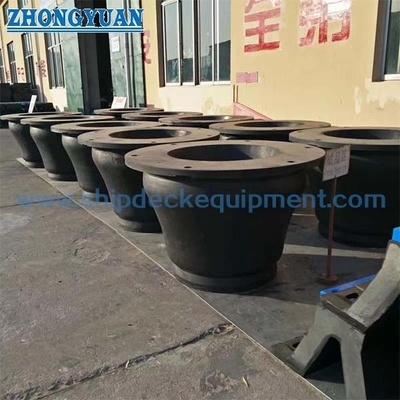

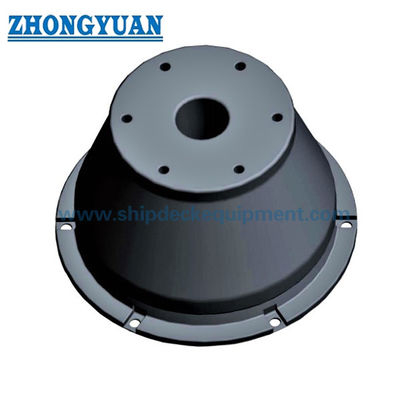

কোয়া সামুদ্রিক রাবার ফেন্ডারের জন্য উচ্চ শক্তি শোষণ শঙ্কু টাইপ রাবার ফেন্ডার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan |
| মডেল নম্বার: | স্ট্যান্ডার্ড এবং কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | As per quotation |
| প্যাকেজিং বিবরণ: | প্যালেট বা কাস্টমাইজড |
| ডেলিভারি সময়: | প্রস্তাব অনুযায়ী |
| পরিশোধের শর্ত: | টিটি, এল/সি, ইত্যাদি |
| যোগানের ক্ষমতা: | গ্রাহকদের চাহিদা পূরণ করুন |
|
বিস্তারিত তথ্য |
|||
| সাক্ষ্যদান: | CCS, BV, ABS and SGS | উপযুক্ত: | টার্মিনাল যে কম প্রতিক্রিয়া বল এবং উচ্চ শক্তি শোষণ প্রয়োজন |
|---|---|---|---|
| ব্যবহার করা হয়: | বড় মাপের টার্মিনাল যেমন তেল টার্মিনাল এবং কন্টেইনার টার্মিনাল, এবং বিদেশী উন্নয়ন এবং বার্থিং | ||
| লক্ষণীয় করা: | নৌকাগুলির জন্য শঙ্কু রাবার fenders,এসজিএস শঙ্কু রাবার fenders,OEM শঙ্কু রাবার fenders |
||
পণ্যের বর্ণনা
কোয়া সামুদ্রিক রাবার ফেন্ডারের জন্য উচ্চ শক্তি শোষণ শঙ্কু টাইপ রাবার ফেন্ডার
বর্ণনা
উত্পাদন প্রক্রিয়া: সম্পূর্ণ-স্বয়ংক্রিয় উইন্ডিং ইন্টিগ্রাল ছাঁচনির্মাণ ভালকানাইজেশন এবং যান্ত্রিক গাড়ির মেশিনিং গ্রুভ প্রক্রিয়া এটি চীন এবং বিশ্বের শীর্ষস্থানীয় সম্পূর্ণ স্বয়ংক্রিয় উইন্ডিং ইন্টিগ্রাল ছাঁচনির্মাণ ভলকানাইজেশন এবং মেশিনিং গ্রুভ প্রক্রিয়াকরণ প্রযুক্তি স্বাধীন মেধা সম্পত্তি অধিকার সহ, যা নলাকার (নলাকার) জন্য উপযুক্ত। CY) রাবার ফেন্ডার।
এই প্রক্রিয়াটি এক্সট্রুশন উইন্ডিং ডিভাইসের মাধ্যমে প্রয়োজনীয় আকারের ফিল্ম থেকে যৌগিক রাবারকে স্বয়ংক্রিয়ভাবে এক্সট্রুড করতে একটি কোল্ড-ফিড এক্সট্রুডার ব্যবহার করে এবং ফিল্মটি পারস্পরিকভাবে তৈরি রোলার কোরে ক্ষতবিক্ষত হয়।পণ্য প্রক্রিয়া আকার পৌঁছানোর পরে, জল কাপড় স্বয়ংক্রিয়ভাবে আবদ্ধ এবং চাপ হয়.অবশেষে, এটি ভলকানাইজিং ট্যাঙ্কে প্রবেশ করে এবং উত্তপ্ত হয়ে ভলকানাইজ করে গঠন করে।vulcanization পরে, খাঁজ ডান ইনস্টল করা হয় এবং বাঁক দ্বারা প্রক্রিয়া করা হয়।
প্রক্রিয়াটি বাস্তবায়িত হওয়ার পরে, একটি নলাকার রাবার ফেন্ডার ক্রমাগত ফিল্মটি বের করে এবং এটিকে সামনে পিছনে ঘুরিয়ে তৈরি করা যেতে পারে।কারণ উইন্ডিং পিচ অভিন্ন, উপরের এবং নীচের স্তরগুলির মধ্যে একটি নেটওয়ার্ক কাঠামো তৈরি হয়।ওয়াইন্ডিং প্রক্রিয়া চলাকালীন, একটি উচ্চ-চাপের সিলিন্ডার কমপ্যাকশন রোলারটি লেয়ার-বাই-লেয়ার কমপ্যাকশন বন্ডিং এবং এয়ার রিমুভালের জন্য ব্যবহার করা হয়, যাতে উইন্ডিং সম্পন্ন হওয়ার পরে নলাকার রাবার ফেন্ডার ক্ষতবিক্ষত না হয়।ভলকানাইজেশনের আগে সামগ্রিক কাঠামো তৈরি হয় এবং তারপরে চাপ এবং উচ্চ তাপমাত্রার ভালকানাইজেশন ছাঁচনির্মাণ করা হয়, যা পণ্যের শারীরিক বৈশিষ্ট্যকে ব্যাপকভাবে উন্নত করে।এছাড়াও, এক্সট্রুড ফিল্ম এবং উইন্ডিং পিচের আকারের অভিন্নতার কারণে, নলাকার রাবার ফেন্ডারের ক্রস-বিভাগীয় মাত্রাগুলি সামঞ্জস্যপূর্ণ, এবং বাঁক নেওয়ার পরে ইনস্টল করা খাঁজগুলির নির্ভুলতা বেশি এবং চেহারার গুণমানও ভাল। ব্যাপকভাবে উন্নত.
ছাঁচে ভলকানাইজেশন প্রক্রিয়া: ডাব্লু-টাইপ ফেন্ডার, ডি-টাইপ ফেন্ডার, এম-টাইপ ফেন্ডার ইত্যাদির জন্য উপযুক্ত।
বৈশিষ্ট্য
1) এটি নমন এবং শিয়ারিং প্রতিরোধ করার ক্ষমতা আছে
2) স্থানীয় প্রভাব প্রতিহত করার ক্ষমতা আছে
3) কম্প্রেশন প্রক্রিয়া চলাকালীন অ্যান্টি-স্কোর প্লেটের ব্যাকপ্লেট এবং ফেসপ্লেট বিকৃত হবে না।
4) পরিবেশের সাথে খাপ খাইয়ে নিন, ভাল জারা প্রতিরোধ ক্ষমতা আছে এবং বিভিন্ন পরিবেশগত প্রয়োজনীয়তা পূরণ করতে পারে।
5) CCS, BV, ABS এবং SGS সার্টিফিকেশন।
আবেদনের সুযোগ
1) কম প্রতিক্রিয়া বল এবং উচ্চ শক্তি শোষণ প্রয়োজন এমন টার্মিনালগুলির জন্য উপযুক্ত;
2) এটি বিশেষভাবে উপযোগী ঘাটের জন্য উপযুক্ত যেখানে বার্থিং জাহাজের পাশের স্ল্যাবগুলিতে নিম্ন পৃষ্ঠের চাপ প্রয়োজন;
3) বড় আকারের টার্মিনাল যেমন তেল টার্মিনাল এবং কন্টেইনার টার্মিনাল, এবং বিদেশে উন্নয়ন এবং বার্থিং ব্যবহার করা হয়;
প্রধান প্রযুক্তিগত বিশেষ উল্লেখ:
| টাইপ | এইচ (মিমি) | ডি এল (মিমি) | D2 (মিমি) | D3(মিমি) | D4 (মিমি) | গর্ত |
| CSOOH | 500 | 750 | 675 | 325 | 425 | 4 |
| C600H | 600 | 900 | 810 | 390 | 510 | 6 |
| C700H | 700 | 1050 | 945 | 455 | 595 | 6 |
| C800H | 800 | 1200 | 1080 | 520 | 680 | 6 |
| C900H | 900 | 1350 | 1215 | 585 | 765 | 6 |
| C1OOOH | 1000 | 1500 | 1350 | 650 | 850 | 6 |
| C11OOH | 1100 | 1650 | 1485 | 715 | 935 | 6 |
| C1150H | 1150 | 1725 | 1550 | 750 | 998 | 6 |
| C1200H | 1200 | 1800 | 1620 | 780 | 1020 | 8 |
| C1300H | 1300 | 1950 | 1755 | 845 | l105 | 8 |
| C1400H | 1400 | 2100 | 1890 | 930 | 1190 | 8 |
| C1500H | 1500 | 2400 | 2160 | 1060 | 1360 | 8 |
| Cl600H | 1600 | 2700 | 2430 | 1190 | 1530 | 8 |
| টাইপ | বিচ্যুতি |
আরএসএস আপার উচ্চ |
আরএইচ উচ্চ প্রতিক্রিয়া বল |
RO স্ট্যান্ডার্ড প্রতিক্রিয়া বল |
আরএল কম প্রতিক্রিয়া বল |
||||
| প্রতিক্রিয়া কে.এন |
শক্তি শোষণ কে.এন |
প্রতিক্রিয়া কে.এন |
শক্তি শোষণ কে.এন |
প্রতিক্রিয়া কে.এন |
শক্তি শোষণ কে.এন |
প্রতিক্রিয়া কে.এন |
শক্তি শোষণ কে.এন |
||
| C500H | 70 | 335 | 79 | 268 | 63 | 200 | 47 | 165 | 37 |
| 72.5 | 380 | 90 | 311 | 70 | 232 | 50 | 193 | 41 | |
| C600H | 70 | 480 | 157 | 382 | 127 | 283 | 94 | 225 | 75 |
| 72.5 | 542 | 161 | 429 | 129 | 319 | 104 | 258 | 85 | |
| C700H | 70 | 652 | 235 | 522 | 181 | 384 | 150 | 308 | 120 |
| 72.5 | 691 | 243 | 568 | 192 | 426 | 154 | 341 | 124 | |
| C800H | 70 | 682 | 368 | 706 | 294 | 502 | 224 | 402 | 179 |
| 72.5 | 930 | 380 | 833 | 316 | 576 | 252 | 428 | 208 | |
| C900H | 70 | 1078 | 494 | 862 | 399 | 635 | 306 | 508 | 255 |
| 72.5 | 1189 | 517 | 957 | 431 | 703 | 334 | 558 | 270 | |
| C1000H | 70 | 1339 | ৬৬৯ | 1078 | 541 | 784 | 437 | 628 | 350 |
| 72.5 | 1507 | 735 | 1213 | 588 | 882 | 478 | 698 | 380 | |
| C1100H | 70 | 1430 | 830 | 1146 | 650 | 927 | 495 | 800 | 408 |
| 72.5 | 1570 | 865 | 1259 | 681 | 1019 | 527 | 833 | 432 | |
| C1150H | 70 | 1764 | )029 | 1392 | 882 | 1038 | ৬৬৬ | 830 | 532 |
| 72.5 | 1985 | 1103 | 1592 | 938 | 1152 | 717 | 919 | 588 | |
| C1200H | 70 | 1746 | 1103 | 1396 | 882 | 1106 | 705 | 890 | 560 |
| 72.5 | 1920 | 1149 | 1536 | 919 | 1229 | 735 | 979 | 583 | |
| C1300H | 70 | 2125 | 1585 | 1705 | 1310 | 1320 | 1043 | 1125 | 750 |
| 72.5 | 2312 | 1640 | 1900 | 1360 | 1537 | 1077 | 1200 | 800 | |
| C1400H | 70 | 2255 | 1686 | 1804 | 1349 | 1443 | 1079 | 1150 | 860 |
| 72.5 | 2506 | 1756 | 2005 | 1465 | 1604 | 1124 | 1278 | 896 | |
| C1600H | 70 | 3024 | 2419 | 2268 | 1935 | 1814 | 1548 | 1413 | 1234 |
| 72.5 | 3150 | 2520 | 2520 | 2016 | 2016 | 1613 | 1575 | 1285 | |
| C1800H | 70 | 3750 | 3538 | 3000 | 2830 | 2401 | 2264 | 1912 | 1804 |
| 72.5 | 4166 | 3686 | ৩৩৩৩ | 2948 | 2667 | 2359 | 2125 | 1880 | |
কর্মক্ষমতা বক্ররেখা
এমবেডেড অংশ
প্রধান প্রযুক্তিগত পরামিতি
| স্পেসিফিকেশন | বোল্ট | ধাবক | প্রি-বিল্ট-ইন বাদাম পায়ের রড ফুট বোর্ড |
|||||||||||||||
| ডি | এইচ | জে | এস | এম | এন | n | পৃ | প্র | উ | ভি | আর | ক | খ | e | টি | এল | জি | |
| শঙ্কু500 | M24 | 15 | 60 | 55 | 55 | 20 | 69 | 25 | 40 | 4 | 28 | 15 | 60 | 90 | 36 | 6 | 240 | 75 |
| শঙ্কু600 | M24 | 15 | 65 | 60 | 60 | 20 | 83 | 30 | 48 | 5 | 28 | 15 | 65 | 100 | 36 | 6 | 240 | 75 |
| শঙ্কু700 | M30 | 19 | 70 | 65 | 65 | 20 | 93 | 33 | 55 | 5 | 34 | 15 | 70 | 105 | 39 | 6 | 300 | 80 |
| শঙ্কু 800 | M36 | 23 | 85 | 70 | 70 | 24 | 102 | 35 | 62 | 5 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
| শঙ্কু900 | M36 | 23 | 90 | 70 | 70 | 24 | 113 | 37 | 70 | 6 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
| শঙ্কু1000 | M42 | 26 | 95 | 85 | 85 | 26 | 126 | 43 | 77 | 6 | 46 | 25 | 95 | 125 | 59 | 9 | 420 | 100 |
| শঙ্কু 1100 | M42 | 26 | 100 | 90 | 85 | 26 | 134 | 43 | 85 | 6 | 46 | 25 | 95 | 130 | 59 | 9 | 420 | 100 |
| শঙ্কু1150 | M42 | 26 | 100 | 90 | 90 | 28 | 142 | 46 | 90 | 6 | 46 | 25 | 95 | 130 | 59 | 12 | 420 | 100 |
| শঙ্কু 1200 | M42 | 26 | 110 | 95 | 90 | 31 | 144 | 46 | 92 | 8 | 46 | 25 | 100 | 140 | 59 | 12 | 420 | 100 |
| শঙ্কু1300 | M48 | 30 | 120 | 95 | 105 | 31 | 158 | 52 | 100 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 115 |
| শঙ্কু1400 | M48 | 30 | 120 | 95 | 110 | 31 | 165 | 52 | 107 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 120 |
| শঙ্কু1600 | M48 | 30 | 135 | 110 | 115 | 34 | 190 | 52 | 122 | 10 | 52 | 40 | 105 | 165 | 78 | 16 | 480 | 135 |
| শঙ্কু 1800 | M56 | 30 | 135 | 110 | 115 | 40 | 207 | 60 | 137 | 10 | 60 | 40 | 105 | 165 | 78 | 16 | 560 | 140 |
অ্যান্টি-স্কুর প্লেট এবং লোহা পৃষ্ঠ সংযোগ জিনিসপত্র
| নাম | বোল্ট | বাদাম | ধাবক | |||||||||
| ডি | জে | s | এইচ | জ | ক | e | ডি | জি | ডিএল | d | t | |
| M16 | 16 | 45 | 40 | 10 | 20 | 11 | 28 | 16 | 40 | 32 | 17.5 | 2.5 |
| M20 | 20 | 45 | 40 | 12 | 20 | 11 | 32 | 20 | 36 | 46 | 22 | 2.5 |
| উপাদান | Q235 হট-গ্যালভানাইজ 1Cr13(2Crl 3), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
1Cr13 (2Cr13), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
Q23 5হট-গ্যালভানাইজ | |||||||||
U-আকৃতির রিং এবং চেইন
এসনির্দিষ্টকরণ
| স্পেসিফিকেশন |
সাধারণ লিঙ্ক dia |
শেষ লিঙ্ক dia |
শেষ শেকল |
বসন্ত ফ্রেম দিয়া। |
সর্পিল বোতাম |
কুকুর হাড় dia |
দৈর্ঘ্য |
ইউ রিং dia |
| C500 | F20 | F20 | M22 | F32 | M36 | 30 | 100 〜200 | F40 |
| C600 | F22 | F22 | M25 | F32 | M36 | 32 | 125 〜220 | F40 |
| C700 | F25 | F25 | M25 | F32 | M36 | 36 | 145 〜 245 | F50 |
| C800 | F28 | F28 | M28 | F32 | M36 | 40 | 160 〜275 | F50 |
| C900 | F28 | F28 | M28 | F32 | M36 | 40 | 160 〜275 | F50 |
| C1000 | F30 | F30 | M32 | F32 | M36 | 42 | 170 〜300 | F55 |
| সিএইচও | F30 | F30 | M32 | F36 | M42 | 42 | 170 〜300 | F55 |
| C1200 | F34 | F34 | M34 | F36 | M42 | 45 | 185 〜320 | F60 |
| C13OO | F36 | F36 | M36 | F36 | M48 | 48 | 195 〜340 | F65 |
| C1400 | F42 | F42 | M42 | F48 | M48 | 52 | 210 〜370 | F65 |
| C1600 | F40 | F40 | M50 | F56 | M64 | 64 | 255 〜498 | F70 |
| C1800 | F40 | F40 | M50 | F56 | M64 | 64 | 255 〜498 | F70 |
| উপাদান | 15Mn(20Mn) প্রশ্ন 235 হট-গ্যালভানাইজ 15Mn(20Mn) |
15Mn(20Mn) প্রশ্ন 235 হট- গ্যালভানাইজ 15Mn(20Mn) |
15Mn(20Mn) Q235 হট- গ্যালভানাইজ বা 15Mn(20Mn) |
Q235 হট- গ্যালভানাইজ করা |
Q235 হট- গ্যালভানাইজ করা |
Q235 হট- গ্যালভানাইজ করা |
Q235 পেইন্ট বা Q235 গরম-গ্যালভানাইজ |
|
