৮" এবং ১০" ডাবল বিট বলার্ড (হর্ন ছাড়া) বার্জ নোঙর করার জন্য | ASTM A27 গ্রেড ৭০-৩৬ কাস্ট স্টিল

৮" এবং ১০" ডাবল বিট বোল্লার্ড শিং ছাড়া বার্জ নোঙর করার জন্য | ASTM A27 গ্রেড ৭০-৩৬ ঢালাই ইস্পাত

পণ্যের সংক্ষিপ্ত বিবরণ

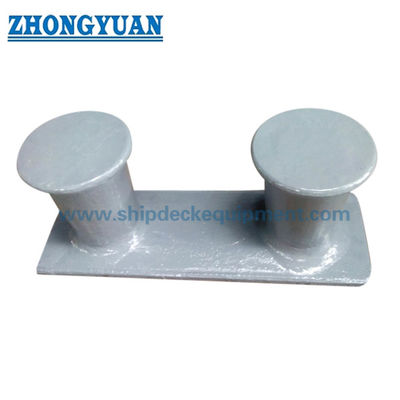

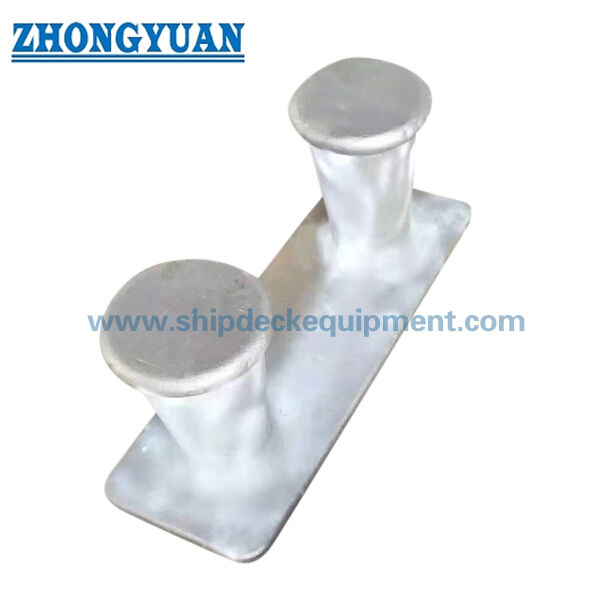

শিং ছাড়া ASTM A27-70-36 ঢালাই ইস্পাতের ডাবল বিট হল একটি কমপ্যাক্ট দুই-পোস্ট নোঙর ফিটিং যা উত্তর আমেরিকার অভ্যন্তরীণ বার্জ, পুশ বোট, টাওবোট, ওয়ার্কবোট এবং ছোট সার্ভিস ভেসেলগুলিতে ব্যবহৃত হয়। এটি ডেক বা উপযুক্ত মাউন্টিং কাঠামোর সাথে ঢালাই করা হয় এবং বার্জ কাপলিং, চেকিং, পজিশনিং এবং হারবার নোঙর অপারেশনের সময় ব্যবহৃত নোঙর লাইন বা তারের লাইনের জন্য একটি সুরক্ষিত পয়েন্ট সরবরাহ করে।

এই পৃষ্ঠাটি ৮ ইঞ্চি এবং ১০ ইঞ্চি ঢালাই ইস্পাতের ডাবল বিট শিং ছাড়া এর উপর দৃষ্টি নিবদ্ধ করে। কোনও শিং কনফিগারেশন নির্বাচন করা হয় যখন জাহাজের বিন্যাসের জন্য অতিরিক্ত শিং প্রক্ষেপণ ছাড়াই একটি পরিষ্কার দুই-পোস্ট বিট প্রোফাইলের প্রয়োজন হয়। যেহেতু এটি একটি ঢালাই ইস্পাতের ডেক ফিটিং, তাই ঢালাইয়ের দৃঢ়তা, তাপ চিকিত্সা, NDT স্কোপ, ডেক ওয়েল্ড প্রস্তুতি এবং প্রকল্পের লোড যাচাইকরণ সাধারণ চেহারা দাবির চেয়ে বেশি গুরুত্বপূর্ণ।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: ঢালাই ইস্পাতের ডাবল বিট শিং ছাড়া → অভ্যন্তরীণ বার্জ এবং ছোট জাহাজের ডেক বিন্যাসের জন্য দুই-পোস্ট নোঙর ফিটিং।
• আকারের পরিসীমা: ৮ ইঞ্চি এবং ১০ ইঞ্চি → লাইন আকার, ডেক লেআউট এবং প্রকল্পের লোড ভিত্তির উপর ভিত্তি করে নির্বাচিত।
• অ্যাপ্লিকেশন ফোকাস: উত্তর আমেরিকার অভ্যন্তরীণ বার্জ, পুশ বোট, টাওবোট, ওয়ার্কবোট এবং ছোট সার্ভিস ভেসেল → সাধারণ সমুদ্রগামী বোল্লার্ড পৃষ্ঠা হিসাবে অবস্থান করা হয়নি।
• উপাদানের গ্রেড: ASTM A27-70-36 ঢালাই ইস্পাত → কার্বন ইস্পাত ঢালাই গ্রেড যা সাধারণত ঢালাই করা সামুদ্রিক ডেক হার্ডওয়্যারের জন্য ব্যবহৃত হয়।
• ঢালাই নির্মাণ: বালি ঢালাই তাপ চিকিত্সা সহ → পোস্ট রুট, বেস ট্রানজিশন এবং লাইন-যোগাযোগ এলাকায় প্রক্রিয়া নিয়ন্ত্রণ গুরুত্বপূর্ণ।
• গুণমান নিয়ন্ত্রণ: RT, MT, মাত্রিক পরিদর্শন এবং পুল লোড পরীক্ষা ব্যবস্থা করা যেতে পারে → চূড়ান্ত পরিদর্শন স্কোপ এবং গ্রহণযোগ্যতার মানদণ্ড অর্ডারের আগে নিশ্চিত করা উচিত।
• পৃষ্ঠের চিকিত্সা: অ্যাজ-কাস্ট / ওয়েল্ড-রেডি ফিনিশ, Sa2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড ফিনিশ, বা কাস্টমাইজড ফিনিশ → ওয়েল্ড-ফ্রি ওয়েল্ড জোনগুলি শিপইয়ার্ড দ্বারা প্রয়োজন হতে পারে।
• সার্টিফিকেট স্কোপ: মিল সার্টিফিকেট, মেকার সার্টিফিকেট, ABS অনুমোদন, বা ক্লাস সার্টিফিকেট প্রকল্পের প্রয়োজনীয়তা অনুসারে ব্যবস্থা করা যেতে পারে → ডিফল্ট হিসাবে সরবরাহ করা হয় না যদি না অর্ডারে নিশ্চিত করা হয়।

প্রধান প্রযুক্তিগত প্যারামিটার

ধাপ ২: অ্যাপ্লিকেশন নিশ্চিত করুন: অভ্যন্তরীণ বার্জ, পুশ বোট, টাওবোট, ওয়ার্কবোট, বা ছোট জাহাজ, যার মধ্যে বো, স্টার্ন, গান্নেল, বা ডেক ইনস্টলেশন অবস্থান অন্তর্ভুক্ত।

ধাপ ৩: নোঙর / কাপলিং / চেকিং ব্যবহার, দড়ি বা তারের প্রকার, লোডের দিক এবং প্রকল্পের লোড ভিত্তি নিশ্চিত করুন। এই বিবরণগুলি নিশ্চিত হওয়ার পরে শক্তি গণনা প্রস্তুত করা যেতে পারে।

ধাপ ৪: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: ASTM A27-70-36 ঢালাই ইস্পাত, ঢালাই স্টেইনলেস স্টিল, তৈরি হালকা ইস্পাত, বা অন্যান্য বিট প্রকারের জন্য স্টেইনলেস স্টিল প্লেট যদি প্রয়োজন হয়।

ধাপ ৫: ঢালাই এবং পরিদর্শন স্কোপ নিশ্চিত করুন: তাপ চিকিত্সা, RT, MT, মাত্রিক পরিদর্শন, পুল লোড পরীক্ষা, সাক্ষী পরিদর্শন এবং গ্রহণযোগ্যতার মানদণ্ড।

ধাপ ৬: পৃষ্ঠের চিকিত্সা, পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, GA অঙ্কন, ফাউন্ডেশন অঙ্কন এবং বাস্তব ডেক ইনস্টলেশন ছবি যদি উপলব্ধ থাকে তা নিশ্চিত করুন।

কাঠামো

টুইন ঢালাই ইস্পাত বিট পোস্ট | সাধারণ ঢালাই বেস | শিং প্রক্ষেপণ ছাড়া | লাইন-যোগাযোগ পৃষ্ঠ | পোস্ট-টু-বেস ট্রানজিশন | ডেক ওয়েল্ডিং ইন্টারফেস | ঐচ্ছিক আবরণ বা ওয়েল্ড-রেডি ফিনিশ

ঢালাই, পরীক্ষা ও প্রকৌশল সুবিধা

বালি-ঢালাই ইস্পাত বডি দুটি বিট পোস্ট এবং বেস ট্রানজিশনকে একটি ঢালাই হিসাবে তৈরি করতে দেয়, যা প্রধান পোস্ট এলাকায় তৈরি ওয়েল্ডগুলি হ্রাস করে।

তাপ চিকিত্সা ASTM A27-70-36 ঢালাই ইস্পাতের জন্য প্রয়োজনীয় উপাদানের অবস্থা সমর্থন করার জন্য প্রয়োগ করা যেতে পারে।

• পোস্ট রুট এবং বেস ট্রানজিশন হল মূল ঢালাই এলাকা; সঙ্কুচন, ফাটল বা রৈখিক ইঙ্গিতগুলি অগ্রহণযোগ্য হবে এমন গুরুত্বপূর্ণ অঞ্চলগুলি পরীক্ষা করার জন্য RT বা MT ব্যবস্থা করা যেতে পারে।
• গ্রাহক যখন লাইন লোড, ডেক রিইনফোর্সমেন্ট, ওয়েল্ড বিন্যাস এবং ইনস্টলেশন অঙ্কন নিশ্চিত করেন তখন শক্তি গণনা বা FEA-ভিত্তিক পর্যালোচনা প্রদান করা যেতে পারে।
• সম্মত পরীক্ষা পদ্ধতি, লোডের দিক, ফিক্সচার বিন্যাস এবং গ্রহণযোগ্যতার মানদণ্ড অনুসারে পুল লোড পরীক্ষা ব্যবস্থা করা যেতে পারে।
• দড়ি ঘর্ষণ কমাতে এবং নোঙর দড়ি কাটতে পারে এমন বারগুলি অপসারণের জন্য লাইন-যোগাযোগ এলাকা এবং প্রান্তগুলি মসৃণভাবে ড্রেস করা উচিত।
• মার্কিন অভ্যন্তরীণ বার্জ ব্যবহারের জন্য, শিপইয়ার্ড দ্বারা প্রয়োজন হলে একটি ওয়েল্ড-রেডি বা রংবিহীন ওয়েল্ড-জোন অবস্থা সরবরাহ করা যেতে পারে; পেইন্টিংয়ের আগে প্রাইমার বা চূড়ান্ত আবরণ নিশ্চিত করা উচিত।
• কাস্টম অ্যাট্রিবিউটস
• স্ট্যান্ডার্ড / মার্কেট রেফারেন্স: ASTM A27-70-36 ঢালাই ইস্পাত ডাবল বিট → সাধারণ উত্তর আমেরিকান বার্জ হার্ডওয়্যার রেফারেন্স, কোনও JIS বা CB স্ট্যান্ডার্ড পৃষ্ঠা নয়।

আকার: ৮ ইঞ্চি / ১০ ইঞ্চি → জাহাজের বিন্যাস, লাইন আকার, লোড ভিত্তি এবং ডেক ফাউন্ডেশন দ্বারা নির্বাচিত।

• শিং কনফিগারেশন: শিং ছাড়া → যখন একটি পরিষ্কার টুইন-পোস্ট প্রোফাইলের প্রয়োজন হয় এবং কোনও শিং প্রক্ষেপণ নির্দিষ্ট করা হয় না তখন উপযুক্ত।
• অ্যাপ্লিকেশন অঞ্চল: মার্কিন যুক্তরাষ্ট্র এবং আমেরিকার অভ্যন্তরীণ জলপথ → প্রধানত অভ্যন্তরীণ বার্জ, পুশ বোট, টাওবোট, ওয়ার্কবোট এবং ছোট জাহাজের জন্য।
• উপাদান: ASTM A27-70-36 ঢালাই ইস্পাত → উপাদানের সার্টিফিকেট এবং তাপ চিকিত্সা রেকর্ড অর্ডারের স্কোপ অনুসারে সরবরাহ করা যেতে পারে।
• গুণমান নিয়ন্ত্রণ: RT / MT / শক্তি গণনা / পুল লোড পরীক্ষা → পরিদর্শন স্তর, পরীক্ষার লোড, দিক, ফিক্সচার এবং গ্রহণযোগ্যতার মানদণ্ড নিশ্চিত হলে উপলব্ধ।
• পৃষ্ঠের চিকিত্সা: অ্যাজ-কাস্ট, Sa2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড ফিনিশ, বা কাস্টমাইজড ফিনিশ → ওয়েল্ড এলাকা এবং আবরণের সীমানা শিপইয়ার্ডের সাথে নিশ্চিত করা উচিত।
• সার্টিফিকেট প্রয়োজনীয়তা: ABS অনুমোদন, মিল সার্টিফিকেট, মেকার সার্টিফিকেট, বা ক্লাস সার্টিফিকেট → প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ এবং ডিফল্ট হিসাবে অনুমান করা হয় না।
• কিভাবে কাজ করে
• নোঙর বা চেকিং লাইন বিটের কাছে আসে → জাহাজের অনুশীলন অনুসারে লাইনটি টুইন পোস্টগুলির চারপাশে ঘোরানো হয় → যোগাযোগের লোড ঢালাই পোস্ট এবং বেসের মাধ্যমে স্থানান্তরিত হয় → ঢালাই করা ডেক কাঠামো এবং রিইনফোর্সমেন্ট চূড়ান্ত লোড বহন করে → পরিদর্শন এবং আবরণ প্রকল্পের প্রয়োজনীয়তা অনুসারে সম্পন্ন হয়

অ্যাপ্লিকেশন

উত্তর আমেরিকার অভ্যন্তরীণ বার্জ | রিভার বার্জ | পুশ বোট | টাওবোট | ওয়ার্কবোট | ছোট সার্ভিস ভেসেল | বার্জ কাপলিং স্টেশন | বো এবং স্টার্ন কর্নার নোঙর অবস্থান | গান্নেল-মাউন্টেড লাইন হ্যান্ডলিং অবস্থান

সার্টিফিকেশন ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, উপাদানের ট্রেসেবিলিটি, পরিদর্শন পর্যবেক্ষণ এবং ক্লাস অনুমোদনের পদ্ধতি অনুসারে সার্টিফিকেট ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

মার্কিন অভ্যন্তরীণ বার্জ প্রকল্পের জন্য, ABS অনুমোদন, মিল সার্টিফিকেট, উপাদানের সার্টিফিকেট, তাপ চিকিত্সা রেকর্ড, NDT রিপোর্ট এবং পুল টেস্ট রিপোর্ট যদি প্রয়োজন হয় তবে উদ্ধৃতির আগে নির্দিষ্ট করা উচিত।

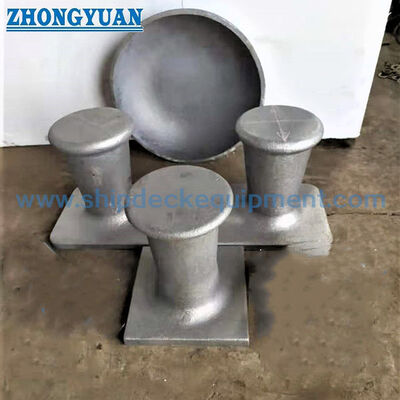

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: এই ডাবল বিট কি সমুদ্রগামী জাহাজের জন্য উপযুক্ত?

উত্তর ১: এই পৃষ্ঠাটি মার্কিন যুক্তরাষ্ট্র এবং আমেরিকার অভ্যন্তরীণ বার্জ, পুশ বোট, টাওবোট, ওয়ার্কবোট এবং ছোট সার্ভিস ভেসেলগুলির জন্য অবস্থান করা হয়েছে। সমুদ্রগামী জাহাজ বা শ্রেণীবদ্ধ অফশোর নোঙর সিস্টেমের জন্য, নির্বাচনের আগে লোড ভিত্তি, ডেক রিইনফোর্সমেন্ট, ক্লাস নিয়ম এবং বিকল্প বোল্লার্ড মানগুলি পর্যালোচনা করা উচিত।

প্রশ্ন ২: শিং ছাড়া ডাবল বিট এবং শিং সহ ডাবল বিটের মধ্যে পার্থক্য কী?

উত্তর ২: শিং ছাড়া টাইপে অতিরিক্ত সাইড শিং প্রক্ষেপণ ছাড়াই দুটি উল্লম্ব বিট পোস্ট থাকে। এটি নির্বাচন করা হয় যখন ডেক বিন্যাস বা লাইন-হ্যান্ডলিং অনুশীলনের জন্য একটি পরিষ্কার টুইন-পোস্ট প্রোফাইলের প্রয়োজন হয়। নির্দিষ্ট করা হলে শিং সহ সংস্করণগুলি আলাদাভাবে উদ্ধৃত করা উচিত।

প্রশ্ন ৩: RT, MT, শক্তি গণনা এবং পুল লোড পরীক্ষা কি প্রদান করা যেতে পারে?

উত্তর ৩: হ্যাঁ। প্রকল্পের প্রয়োজনীয়তা অনুসারে RT, MT, শক্তি গণনা এবং পুল লোড পরীক্ষা ব্যবস্থা করা যেতে পারে। গ্রাহকের উৎপাদনের আগে লোডের দিক, পরীক্ষার লোড, পরীক্ষার ফিক্সচার, গ্রহণযোগ্যতার মানদণ্ড, সাক্ষী প্রয়োজনীয়তা এবং ডেক ইনস্টলেশন বিবরণ নিশ্চিত করা উচিত।
