মেরিন স্টিল ওয়েদারটাইট সিঙ্গেল-লিফ ডোর উইথ ডগস অপারেবল ফ্রম বোথ সাইডস | GB/T 3477 টাইপ এ

মেরিন স্টিল ওয়েদারটাইট সিঙ্গেল-লিফ ডোর উইথ ডগস অপারেবল ফ্রম বোথ সাইডস | GB/T 3477 টাইপ A

পণ্যের সংক্ষিপ্ত বিবরণ

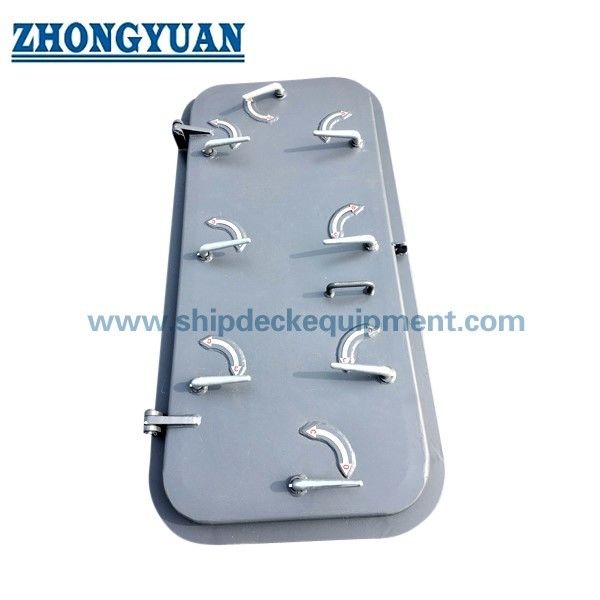

GB/T 3477 টাইপ A মেরিন স্টিল ওয়েদারটাইট সিঙ্গেল-লিফ ডোরটি বন্ধ সুপারস্ট্রাকচার, ডেকহাউস, কম্প্যানিয়নওয়ে, ফোরক্যাসল স্পেস এবং ফ্রি-বোর্ড ডেকের উপরের অনুরূপ সীমানার অ্যাক্সেস খোলার জন্য তৈরি করা হয়েছে। কব্জাযুক্ত দরজার পাতা একটি অবিচ্ছিন্ন গ্যাসকেটের উপর বন্ধ হয়, যখন একাধিক ডগ বা ক্ল্যাম্পিং ডিভাইস আবহাওয়ার সংস্পর্শে জল প্রবেশ সীমিত করার জন্য ফ্রেমের চারপাশে গ্যাসকেটকে সংকুচিত করে।

"উভয় দিক থেকে পরিচালনাযোগ্য ডগ" মানে হল যে বাল্কহেডের যেকোনো দিক থেকে বন্ধ করার ডিভাইসগুলি ছেড়ে দেওয়া এবং সুরক্ষিত করা যেতে পারে। এর মানে এই নয় যে দরজার পাতা উভয় দিকেই খোলে। খোলার দিক, সিল উচ্চতা, ইনস্টলেশন অবস্থান, চারপাশের বাল্কহেডের শক্তি এবং বাইরের দিকে খোলার ব্যবস্থা জাহাজের অঙ্কন, লোড লাইন প্রয়োজনীয়তা এবং ক্লাস অনুমোদন অনুসরণ করবে। এই পৃষ্ঠাটি গ্রাহক-সরবরাহকৃত GB/T 3477-2008 টাইপ A আকারের ভিত্তি বজায় রাখে; নতুন প্রকল্পগুলির নিশ্চিত করা উচিত যে বর্তমান GB/T 3477-2023 সংস্করণটির প্রয়োজন আছে কিনা।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: স্টিল ওয়েদারটাইট সিঙ্গেল-লিফ হিঞ্জড ডোর → ফ্রি-বোর্ড ডেকের উপরের বাহ্যিক অ্যাক্সেস খোলার জন্য আবহাওয়ার সুরক্ষা প্রদান করে; এটি একটি ওয়াটারটাইট সাবডিভিশন ডোর নয়।
• বন্ধ করার ব্যবস্থা: উভয় দিক থেকে পরিচালনাযোগ্য একাধিক ডগ → গ্যাসকেটকে সংকুচিত করতে এবং বাল্কহেডের যেকোনো দিক থেকে দরজা খোলা বা সুরক্ষিত করার অনুমতি দেয়।
• মানক ভিত্তি: গ্রাহকের ডেটা GB/T 3477-2008 টাইপ A অনুসরণ করে → এই সংস্করণটি প্রত্যাহার করা হয়েছে; GB/T 3477-2023 নতুন প্রকল্প নিশ্চিতকরণের জন্য বর্তমান জাতীয় মান।
• পরিষ্কার খোলার সিরিজ: সরবরাহকৃত সময়সূচীতে 1200 × 600 মিমি থেকে 1700 × 800 মিমি → অ্যাক্সেস, সরঞ্জাম প্যাসেজ, ইনস্টলেশন স্পেস এবং অনুমোদিত জাহাজের ব্যবস্থা অনুযায়ী নির্বাচন করুন।
• উপাদানের বিকল্প: শিপবিল্ডিং মাইল্ড স্টিল বা স্টেইনলেস স্টিল → চূড়ান্ত গ্রেড, ওয়েল্ডিং কনজিউমেবলস, গ্যাসকেট উপাদান, ফাস্টেনার এবং ক্ষয়-বিচ্ছিন্নতার বিবরণ প্রকল্প-নির্দিষ্ট।
• দরজার রূপরেখা: AF / AY ভ্যারিয়েন্টগুলি সরবরাহকৃত টেবিলে উল্লেখ করা হয়েছে → কোণার কনফিগারেশন, R80 ডিটেল এবং বাল্কহেড কাট-আউট নির্বাচিত অঙ্কনের সাথে মিলতে হবে।
• পরিদর্শন: মাত্রিক পরিদর্শন, গ্যাসকেট-যোগাযোগ পরীক্ষা, অপারেশনাল পরীক্ষা, চক পরীক্ষা এবং হোস পরীক্ষা সম্মত পরিদর্শন পরিকল্পনা এবং ক্লাস প্রয়োজনীয়তা অনুযায়ী ব্যবস্থা করা যেতে পারে।
• ঐচ্ছিক নিরাপত্তা: অ্যান্টি-পাইরেসি বা অভ্যন্তরীণ লকিং ডিভাইস নিয়ে আলোচনা করা যেতে পারে → এটি এস্কেপ, অগ্নি-সুরক্ষা, অপারেশনাল বা ক্লাস প্রয়োজনীয়তার সাথে সাংঘর্ষিক হওয়া উচিত নয়।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ 1: চুক্তিবদ্ধ মান এবং পদবি নিশ্চিত করুন: লিগ্যাসি GB/T 3477-2008 টাইপ A, বর্তমান GB/T 3477-2023, AF বা AY রূপরেখা, পরিষ্কার খোলা H × W, কব্জার দিক এবং খোলার দিক।

ধাপ 2: জাহাজের প্রকার, জাহাজের দৈর্ঘ্য, ইনস্টলেশন সীমানা, ডেক স্তর, লোড লাইন অবস্থান, সিল বা কোয়ামিং উচ্চতা, চারপাশের বাল্কহেডের পুরুত্ব এবং উপলব্ধ শক্তিশালীকরণ সরবরাহ করুন।

ধাপ 3: দরজার পাতার প্লেটের পুরুত্ব, স্টিফেনার সময়সূচী, ফ্রেম প্রোফাইল, ডগের সংখ্যা এবং অবস্থান, কব্জার ব্যবস্থা, গ্যাসকেট বিভাগ এবং দরজাটি স্বাভাবিকভাবে বাইরের দিকে খুলতে হবে কিনা তা নিশ্চিত করুন।

ধাপ 4: উপাদান এবং ক্ষয় সুরক্ষা নিশ্চিত করুন: শিপবিল্ডিং স্টিল বা স্টেইনলেস স্টিল, কোটিং সিস্টেম, প্রয়োজনে হট-ডিপ গ্যালভানাইজিং, স্টেইনলেস ফাস্টেনার, গ্যাসকেট উপাদান এবং গ্যালভানিক-বিচ্ছিন্নতার বিবরণ।

ধাপ 5: ঐচ্ছিক ফাংশনগুলি নিশ্চিত করুন: অ্যান্টি-পাইরেসি লকিং, অভ্যন্তরীণ সুরক্ষিতকরণ, প্যাডলক সরবরাহ, হোল-ওপেন ডিভাইস, কিক প্লেট, ভিশন প্যানেল, ফায়ার রেটিং, ইনসুলেশন, বা অ্যাক্সেস-কন্ট্রোল ইন্টারফেস। প্রতিটি বিকল্প প্রকল্প অনুমোদনের সাপেক্ষে।

ধাপ 6: পরিদর্শন এবং ডকুমেন্টেশন সুযোগ নিশ্চিত করুন: চক পরীক্ষা, হোস পরীক্ষা, অপারেশনাল পরীক্ষা, উপাদান সার্টিফিকেট, প্রস্তুতকারকের সার্টিফিকেট, ক্লাস সাক্ষী, পরিমাণ, গন্তব্য এবং প্রয়োজনীয় সরবরাহের সময়।

কাঠামো

ওয়েল্ডেড স্টিল ডোর ফ্রেম | সিঙ্গেল হিঞ্জড স্টিল লিফ | অবিচ্ছিন্ন ওয়েদারটাইট গ্যাসকেট | একাধিক ডগ / ক্ল্যাম্পিং ডিভাইস | উভয়-পার্শ্ব অপারেটিং হ্যান্ডেল | কব্জা এবং পিন | ডোর স্টিফেনার | হোল-ওপেন ব্যবস্থা | ঐচ্ছিক অ্যান্টি-পাইরেসি লক | কোটিং বা স্টেইনলেস-স্টিল ফিনিশ

ওয়েদারটাইটনেস, ইনস্টলেশন এবং গুণমানের সুবিধা

• একাধিক ডগ দরজার পরিধির চারপাশে সংকোচন বিতরণ করে, দরজাটি সঠিকভাবে সামঞ্জস্য করা এবং সুরক্ষিত থাকার সময় গ্যাসকেটকে ফ্রেমের সাথে অবিচ্ছিন্ন যোগাযোগ বজায় রাখতে সহায়তা করে।
• উভয়-পার্শ্ব অপারেশন কর্মীদের বাল্কহেডের যেকোনো দিক থেকে বন্ধ করার ডিভাইসগুলি ছেড়ে দিতে বা সুরক্ষিত করতে দেয়, দরজাকে ডাবল-অ্যাক্টিং বা ডাবল-সুইং হিসাবে বর্ণনা না করেই।
• দরজার ফ্রেম, লিফ প্লেট এবং স্টিফেনারগুলি একটি কাঠামোগত সমাবেশ হিসাবে নির্বাচন করা হয়। চূড়ান্ত পুরুত্ব এবং শক্তিশালীকরণ দরজার আকার, জাহাজের দৈর্ঘ্য, এক্সপোজার অবস্থান এবং অনুমোদিত মান বা ক্লাস অঙ্কনের উপর নির্ভর করে।
• ইনস্টলেশন খোলার এবং চারপাশের বাল্কহেডের জন্য ওয়েল্ডিংয়ের আগে মাত্রিক নিয়ন্ত্রণ প্রয়োজন। ওয়েল্ডিংয়ের সময় ফ্রেমের বিকৃতি গ্যাসকেট যোগাযোগ কমাতে পারে এবং ডগ সামঞ্জস্য কঠিন করে তুলতে পারে।
• প্রতিস্থাপনযোগ্য গ্যাসকেট, সামঞ্জস্যযোগ্য বন্ধ করার ডিভাইস, সার্ভিসযোগ্য কব্জা এবং অ্যাক্সেসযোগ্য লুব্রিকেশন পয়েন্টগুলি নির্বাচিত নকশার সাপেক্ষে, জাহাজের পরিষেবা জীবন জুড়ে পরিদর্শন এবং রক্ষণাবেক্ষণে সহায়তা করে।
• মাইল্ড-স্টিল দরজার জন্য, ব্লাস্টিং, শপ প্রাইমার এবং চূড়ান্ত জাহাজের কোটিং শিপইয়ার্ড পেইন্টিং স্পেসিফিকেশনের সাথে সমন্বয় করা উচিত। স্টেইনলেস-স্টিল দরজার জন্য গ্রেড, সারফেস ফিনিশ, ওয়েল্ড ট্রিটমেন্ট এবং ভিন্ন-ধাতুর বিচ্ছিন্নতার নিশ্চিতকরণ প্রয়োজন।
• গুণমান নিয়ন্ত্রণ অন্তর্ভুক্ত করতে পারে উপাদান ট্রেসেবিলিটি, ওয়েল্ডিং পদ্ধতি নিয়ন্ত্রণ, মাত্রিক পরিদর্শন, ফ্ল্যাটনেস এবং ডায়াগোনাল চেক, ডগ এনগেজমেন্ট, কব্জা অপারেশন, গ্যাসকেট-যোগাযোগ যাচাইকরণ, হোস টেস্টিং, কোটিং পরিদর্শন এবং সম্মত পরিদর্শন পরিকল্পনা অনুযায়ী ক্লাস সাক্ষী।

কাস্টম অ্যাট্রিবিউটস

• পণ্যের বিভাগ: মেরিন ওয়েদারটাইট ডোর → ফ্রি-বোর্ড ডেকের উপরের বাহ্যিক অ্যাক্সেস সীমানার জন্য; ওয়াটারটাইট সাবডিভিশন সার্ভিসের জন্য নয় যদি না আলাদাভাবে ডিজাইন এবং অনুমোদিত হয়।
• লিফ টাইপ: সিঙ্গেল লিফ, হিঞ্জড → লিফটি একটি অনুমোদিত দিকে খোলে এবং সাধারণত বাইরের দিকে খোলার জন্য সাজানো হয় যদি না অন্যভাবে গৃহীত হয়।
• বন্ধ করার পদ্ধতি: উভয় দিক থেকে পরিচালনাযোগ্য একাধিক ডগ → বিতরণকৃত গ্যাসকেট সংকোচন এবং যেকোনো দিক থেকে বন্ধ করার নিয়ন্ত্রণগুলিতে অ্যাক্সেস সরবরাহ করে।
• লিগ্যাসি স্ট্যান্ডার্ড: GB/T 3477-2008 টাইপ A → বিদ্যমান জাহাজের জন্য, প্রতিস্থাপন প্রকল্পের জন্য বা পুরানো সংস্করণের উপর ভিত্তি করে চুক্তিবদ্ধ অঙ্কনের জন্য প্রয়োজন হলে ব্যবহার করুন।
• বর্তমান স্ট্যান্ডার্ড: GB/T 3477-2023 → নতুন প্রকল্পের জন্য নিশ্চিত করুন কারণ 2008 সংস্করণটি আনুষ্ঠানিকভাবে প্রত্যাহার করা হয়েছে।
• খোলার পরিসীমা: সরবরাহকৃত ডেটাতে 1200 × 600 থেকে 1700 × 800 মিমি → পরিষ্কার প্যাসেজ, সরঞ্জাম অ্যাক্সেস, জাহাজের ব্যবস্থা এবং অনুমোদিত অঙ্কন অনুযায়ী নির্বাচন করুন।
• উপাদান: মাইল্ড স্টিল বা স্টেইনলেস স্টিল → চূড়ান্ত গ্রেড এবং ওয়েল্ডিংয়ের প্রয়োজনীয়তা নিশ্চিত করতে হবে; স্টেইনলেস প্রতিস্থাপন একটি সাধারণ উপাদান অদলবদল নয়।
• পরীক্ষা: চক পরীক্ষা / হোস পরীক্ষা / অপারেশনাল পরীক্ষা → পরীক্ষার পদ্ধতি, চাপ, দূরত্ব, অগ্রভাগ, গ্রহণযোগ্যতার মানদণ্ড এবং সাক্ষী অনুমোদিত পরিদর্শন পরিকল্পনা অনুসরণ করে।
• নিরাপত্তা বিকল্প: অ্যান্টি-পাইরেসি লকিং ডিভাইস → শুধুমাত্র জরুরি এস্কেপ, অগ্নি সুরক্ষা এবং জাহাজের অপারেটিং পদ্ধতির সাথে সামঞ্জস্যপূর্ণ হলে উপলব্ধ।
• ফায়ার রেটিং: নিশ্চিত করতে হবে → ওয়েদারটাইট নির্মাণ স্বয়ংক্রিয়ভাবে A-ক্লাস বা B-ক্লাস ফায়ার ইন্টিগ্রিটি প্রদান করে না।

কিভাবে কাজ করে

কব্জাযুক্ত পাতা ফ্রেমের বিরুদ্ধে বন্ধ করুন → যেকোনো দিক থেকে ডগগুলি যুক্ত করুন → ডগগুলি পরিধির চারপাশে অবিচ্ছিন্ন গ্যাসকেটকে সংকুচিত করে → গ্যাসকেট এবং ফ্রেম আবহাওয়ার জল প্রবেশ সীমিত করে → ডগগুলি ছেড়ে দিন এবং অনুমোদিত দিকে পাতাটি খুলুন

অ্যাপ্লিকেশন

বন্ধ সুপারস্ট্রাকচার | ডেকহাউস | কম্প্যানিয়নওয়ে | ফোরক্যাসল অ্যাক্সেস | বাহ্যিক আবাসন অ্যাক্সেস | ফ্রি-বোর্ড ডেকের উপরে মেশিনারি-কেসিং অ্যাক্সেস | আবহাওয়া-এক্সপোজড বাল্কহেড খোলার | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

চুক্তিবদ্ধ মান, ক্লাস সোসাইটি, পতাকা প্রয়োজনীয়তা, অনুমোদিত অঙ্কন, উপাদান ট্রেসেবিলিটি এবং সম্মত পরিদর্শন পরিকল্পনা অনুযায়ী সার্টিফিকেট এবং পরিদর্শন সাক্ষী ব্যবস্থা করা যেতে পারে। প্রতিটি সরবরাহের সাথে সার্টিফিকেট স্বয়ংক্রিয়ভাবে অন্তর্ভুক্ত নয়।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

যেখানে ফায়ার ইন্টিগ্রিটি, ওয়াটারটাইট ইন্টিগ্রিটি, টাইপ অ্যাপ্রুভাল, বা বিধিবদ্ধ সার্টিফিকেশন প্রয়োজন, সেখানে উদ্ধৃতির আগে সঠিক পণ্যের কনফিগারেশন এবং অনুমোদনের সুযোগ আলাদাভাবে নিশ্চিত করতে হবে।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: একটি ওয়েদারটাইট ডোর এবং একটি ওয়াটারটাইট ডোরের মধ্যে পার্থক্য কী?

উত্তর ১: একটি ওয়েদারটাইট ডোর সঠিকভাবে বন্ধ হলে আবহাওয়ার সংস্পর্শে জল জাহাজে প্রবেশ করা থেকে প্রতিরোধ করার জন্য তৈরি করা হয়েছে। এটি স্বয়ংক্রিয়ভাবে একটি অবিচ্ছিন্ন হাইড্রোস্ট্যাটিক হেড সহ্য করার জন্য বা ওয়াটারটাইট সাবডিভিশন ডোর হিসাবে কাজ করার জন্য ডিজাইন করা হয়নি। প্রয়োজনীয় সীমানা ফাংশন জাহাজের পরিকল্পনা এবং ক্লাস নিয়ম থেকে নিশ্চিত করতে হবে।

প্রশ্ন ২: "উভয় দিক থেকে পরিচালনাযোগ্য ডগ" মানে কি দরজাটি উভয় দিকে খোলে?

উত্তর ২: না। এর মানে হল যে ডগ বা ক্ল্যাম্পিং ডিভাইসগুলি বাল্কহেডের যেকোনো দিক থেকে পরিচালনা করা যেতে পারে। কব্জাযুক্ত পাতাটি এখনও একটি অনুমোদিত দিকে খোলে, সাধারণত এক্সপোজড লোড লাইন ডোরগুলির জন্য বাইরের দিকে যদি না অন্য কোনও ব্যবস্থা গৃহীত হয়।

প্রশ্ন ৩: একটি নতুন প্রকল্পের GB/T 3477-2008 বা GB/T 3477-2023 নির্দিষ্ট করা উচিত?

উত্তর ৩: GB/T 3477-2008 প্রতিস্থাপন ডোর বা বিদ্যমান অঙ্কনের জন্য প্রাসঙ্গিক থাকতে পারে, তবে এটি আনুষ্ঠানিকভাবে প্রত্যাহার করা হয়েছে। GB/T 3477-2023 হল বর্তমান সংস্করণ। উৎপাদন শুরু করার আগে শিপইয়ার্ড, ডিজাইনার, মালিক, ক্লাস সোসাইটি এবং পতাকা প্রয়োজনীয়তা চুক্তিবদ্ধ সংস্করণ নিশ্চিত করা উচিত।
