জিবি ৩৮৮৭ টাইপ ডি মেরিন মাশরুম ভেন্টিলেটর | বড় ব্যাসের মেরিন ভেন্টিলেশন সরঞ্জাম
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | জিবি 3887-83 | টাইপ: | ডি |
|---|---|---|---|
| নামমাত্র আকার: | 400-1200MM | উপকরণ: | হালকা ইস্পাত, স্টেইনলেস স্টীল, ব্রোঞ্জ, তামা |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | CCS মেরিন মাশরুম ভেন্ট,CCS বোট মাশরুম ভেন্ট,GB 3887-83 মেরিন আউটফিটিং |
||
পণ্যের বর্ণনা

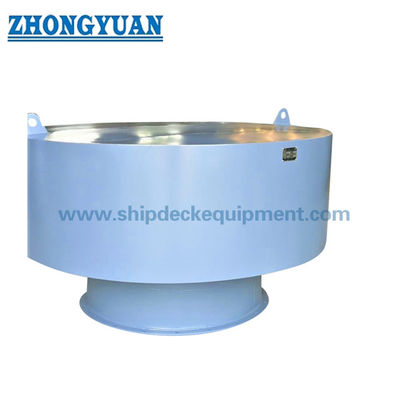

GB 3887 টাইপ D সামুদ্রিক মাশরুম ভেন্টিলেটর।
পণ্যের সংক্ষিপ্ত বিবরণ
GB 3887 টাইপ D সামুদ্রিক মাশরুম ভেন্টিলেটর হল বৃহত্তর জাহাজের জায়গাগুলির বায়ুচলাচল করার জন্য ডিজাইন করা একটি বড় ব্যাসার্ধের আবহাওয়া ডেক বায়ুচলাচল ফিটিং।এটি সাধারণত ফ্রিবোর্ড ডেকের অবস্থান ২ এর উপরে ইনস্টল করা হয় এবং যান্ত্রিক বায়ুচলাচল প্রয়োজন হলে প্রাকৃতিক বায়ুচলাচলের জন্য বা ফ্ল্যাঞ্জ সংযোগের মাধ্যমে একটি ফ্যানের সাথে সংযুক্ত হতে পারে.
মাশরুমের আকৃতির কভারটি বায়ুচলাচল খোলার সুরক্ষা দেয় এবং স্টেইনলেস জালটি ভৃগু, পোকামাকড় এবং বিদেশী বস্তুগুলি বায়ুচলাচলকৃত স্থানে প্রবেশ করতে বাধা দেয়।এই পৃষ্ঠাটি সরবরাহিত GB 3887-83 টাইপ D তথ্য অনুযায়ী প্রস্তুত করা হয়েছে. চূড়ান্ত ইনস্টলেশন অবস্থান, আবহাওয়া-ঠাক প্রয়োজনীয়তা, ফ্যান ফ্ল্যাঞ্জের বিবরণ, উপাদান নির্বাচন, লেপ সিস্টেম,জাহাজের অঙ্কন এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী শ্রেণির অনুমোদনের সুযোগ নিশ্চিত করা উচিত.
পাবলিক সামুদ্রিক সরঞ্জাম রেফারেন্স এছাড়াও GB 3887 টাইপ D মাশরুম ভেন্টিলেটরগুলিকে প্রাকৃতিক বায়ুচলাচল অ্যাপ্লিকেশন সহ বড় সামুদ্রিক বায়ুচলাচল ফিটিং হিসাবে বর্ণনা করে, ঐচ্ছিক কাস্টমাইজেশন,স্টেইনলেস জাল সুরক্ষা, এবং সমুদ্রের পৃষ্ঠতল চিকিত্সার বিকল্প।
দ্রুত বিবরণী
- পণ্যের ধরনঃ D প্রকারের সামুদ্রিক মাশরুম ভেন্টিলেটর → জাহাজের আবহাওয়া ডেক স্পেসের জন্য বড় ব্যাসের বায়ুচলাচল ফিটিং।
- স্ট্যান্ডার্ডঃ GB 3887-83 সরবরাহিত তথ্য অনুযায়ী → নতুন প্রকল্পের জন্য প্রযোজ্য স্ট্যান্ডার্ড সংস্করণ নিশ্চিত করা উচিত।
- নামমাত্র আকারের পরিসীমাঃ DN400 থেকে DN1200 → বৃহত্তর বায়ুচলাচল খোলার জন্য এবং বৃহত্তর অভ্যন্তরীণ স্থানগুলির জন্য ডিজাইন করা হয়েছে।
- বায়ুচলাচল মোডঃ প্রাকৃতিক বায়ুচলাচল; ফ্ল্যাঞ্জ সংযোগের মাধ্যমে ফ্যান সংযোগ সম্ভব → ফ্যান ইন্টারফেসের বিবরণগুলি অঙ্কন নিশ্চিতকরণ প্রয়োজন।
- উপাদানঃ হালকা ইস্পাত, স্টেইনলেস স্টিল, ব্রোঞ্জ, তামা → ক্ষয় পরিবেশ এবং প্রকল্পের স্পেসিফিকেশন অনুযায়ী নির্বাচন করুন।
- জাল সুরক্ষাঃ স্টেইনলেস জাল → ভ্যাকুয়াম, পোকামাকড় এবং বিদেশী বস্তু বায়ুচলাচল স্থান প্রবেশ করতে বাধা দেয়।
- পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার রেফারেন্স, গ্যালভানাইজড বা পোলিশ বিকল্পগুলি উপলব্ধ → চূড়ান্ত সমাপ্তি পাত্রে প্রয়োজনীয়তা অনুসরণ করে।
- শ্রেণীবিভাগঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস এবং প্রকল্পের প্রয়োজনীয়তার ভিত্তিতে উপলব্ধ অন্যান্য পরিদর্শন ক্ষেত্র।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র ব্যাসার্ধ ডিএন |
ডি | ডি১ | এইচ | H1 | H2 | t সমুদ্রযাত্রার জন্য জাহাজ |
t অভ্যন্তরীণ জলপথ জাহাজ |
ওজন সমুদ্রযাত্রার জন্য জাহাজ |
ওজন অভ্যন্তরীণ জলপথ জাহাজ |
| 400 | 400 | 710 | 350 | 105 | 210 | 6 | 5 | 81 | 73.8 |
| 450 | 450 | 800 | 375 | 105 | 210 | 6 | 5 | 98.7 | 96.8 |
| 500 | 500 | 890 | 405 | 105 | 210 | 8 | 5 | 122 | 114.6 |
| 550 | 550 | 980 | 435 | 105 | 250 | 8 | 5 | 147 | 140.5 |
| 600 | 600 | 1060 | 470 | 120 | 250 | 8 | 6 | 169.4 | 162.3 |
| 700 | 700 | 1240 | 520 | 120 | 250 | 8 | 6 | 217.5 | 209 |
| 800 | 800 | 1410 | 560 | 140 | 300 | 8 | 6 | 299 | 287.3 |
| 900 | 900 | 1580 | 600 | 140 | 300 | 8 | 6 | 334 | 320 |
| 1000 | 1000 | 1760 | 640 | 140 | 300 | 8 | 8 | 401.6 | 401.6 |
| 1100 | 1100 | 1930 | 680 | 140 | 300 | 8 | 8 | 496.4 | 496.4 |
| 1200 | 1200 | 2100 | 720 | 140 | 300 | 8 | 8 | 592 | 592 |
নির্বাচন ও অনুসন্ধান গাইড
ধাপ ১ঃ বায়ুচলাচল গণনা এবং পাত্রে বিন্যাস অনুযায়ী GB 3887 টাইপ D মাশরুম ভেন্টিলেটর এবং নামমাত্র ব্যাসার্ধ DN400 থেকে DN1200 নিশ্চিত করুন।
ধাপ ২ঃ প্রাকৃতিক বাতাস বা যান্ত্রিক বাতাসের প্রয়োজনীয়তা নিশ্চিত করুন, যদি প্রযোজ্য হয় তবে ফ্যান ফ্ল্যাঞ্জ সংযোগ, ফ্যানের আকার এবং সংযোগের বিবরণ সহ।
পদক্ষেপ 3: ইনস্টলেশনের অবস্থান নিশ্চিত করুনঃ ফ্রিবোর্ড ডেকের অবস্থান, আবহাওয়ার এক্সপোজার, খোলার বিন্যাস, ড্রেনাইজেশন প্রয়োজনীয়তা এবং আশেপাশের ডেকের ক্লিয়ারান্স।
ধাপ ৪ঃ উপাদান প্রয়োজনীয়তা নিশ্চিত করুনঃ হালকা ইস্পাত, স্টেইনলেস স্টিল, ব্রোঞ্জ, তামা, বা বিশেষ ক্ষয় প্রতিরোধী উপাদান সার্ভিস পরিবেশ অনুযায়ী।
ধাপ ৫ঃ জাল, কভার বিন্যাস, পৃষ্ঠ চিকিত্সা, লেপ সিস্টেম, গ্যালভানাইজড বা পোলিশ ফিনিস প্রয়োজনীয়তা নিশ্চিত করুন।
ধাপ ৬ঃ ক্লাস পরিদর্শনের পরিধি, উপাদান শংসাপত্র, প্রস্তুতকারকের শংসাপত্র, পরিমাণ, গন্তব্য এবং বিতরণের সময় নিশ্চিত করুন।
কাঠামো
মাশরুম কভার। বায়ুচলাচল শরীর। ডেক মাউন্টিং ফ্ল্যাঞ্জ। বায়ু প্রবেশদ্বার খোলার। স্টেইনলেস জাল পর্দা। নির্দিষ্ট করা হলে ফ্যান সংযোগ ফ্ল্যাঞ্জ। আবহাওয়া সুরক্ষা ব্যবস্থা। সামুদ্রিক লেপ সিস্টেম।
বায়ুচলাচল, সুরক্ষা এবং প্রকৌশল সুবিধা
- মাশরুম কভার ডিজাইন বায়ু প্রবাহ বজায় রাখার সময় বায়ুচলাচল খোলার সরাসরি আবহাওয়া এক্সপোজার থেকে রক্ষা করতে সহায়তা করে।
- টাইপ ডি এর বড় ব্যাসার্ধের পরিসীমা বৃহত্তর জাহাজের জায়গাগুলিতে বায়ুচলাচল করার জন্য উপযুক্ত যেখানে উচ্চ বায়ু উত্তোলনের ক্ষেত্র প্রয়োজন।
- স্টেইনলেস মেষ সুরক্ষা বায়ুচলাচলযুক্ত অংশে পাখি, পোকামাকড় এবং বিদেশী বস্তুর প্রবেশের ঝুঁকি হ্রাস করে।
- প্রাকৃতিক বায়ুচলাচল বা যান্ত্রিক বায়ুচলাচল সংযোগটি জাহাজের বায়ুচলাচলের নকশা এবং অনুমোদিত বিন্যাস অনুযায়ী নির্বাচন করা উচিত।
- উপকরণ নির্বাচন গুরুত্বপূর্ণ কারণ বায়ুচলাচলকারীটি সমুদ্রের বায়ুমণ্ডল, লবণ স্প্রে এবং আবহাওয়ার অবস্থার সংস্পর্শে আসে।
- ইনস্টলেশনে ডেকের অনুপ্রবেশ, ওয়েল্ডিং বা মাউন্টিংয়ের বিবরণ, ড্রেনাইজ, লেপ মেরামত এবং শ্রেণীর পরিদর্শন প্রয়োজনীয়তা বিবেচনা করা উচিত।
কাস্টম অ্যাট্রিবিউট
- স্ট্যান্ডার্ডঃ GB 3887-83 সরবরাহিত তথ্য অনুযায়ী → প্রকাশের আগে সর্বশেষ প্রকল্পের মান নিশ্চিত করুন।
- প্রকারঃ প্রকার D → বড় ব্যাসের মাশরুম ভেন্টিলেটর।
- নামমাত্র ব্যাসার্ধঃ DN400-1200 → বায়ুচলাচল প্রয়োজনীয়তা এবং পাত্রে বিন্যাস অনুযায়ী নির্বাচন করুন।
- উপাদানঃ হালকা ইস্পাত / স্টেইনলেস স্টীল / ব্রোঞ্জ / তামা → চূড়ান্ত উপাদান ক্ষয় পরিবেশ এবং গ্রাহকের প্রয়োজনীয়তা উপর নির্ভর করে।
- বায়ুচলাচল মোডঃ প্রাকৃতিক বায়ুচলাচল বা ফ্যান সংযোগ → ফ্যান ফ্ল্যাঞ্জের বিবরণ নিশ্চিত করা হবে।
- জাল সুরক্ষাঃ স্টেইনলেস জাল → পোকামাকড় এবং বিদেশী বস্তুর সুরক্ষা।
- পৃষ্ঠের চিকিত্সাঃ ব্লাস্টিং, ইপোক্সি প্রাইমার, গ্যালভানাইজড, পোলিশ বা কাস্টমাইজড ফিনিস।
- শংসাপত্রের প্রয়োজনীয়তাঃ প্রকল্পের আওতা অনুযায়ী উপলব্ধ → শ্রেণী অনুমোদন এবং পরিদর্শন প্রয়োজনীয়তা নিশ্চিত করা উচিত।
কিভাবে কাজ করে
Air enters through the mushroom ventilator opening → Stainless mesh prevents foreign-object entry → Ventilation air passes into ship spaces → Fan connection can provide mechanical ventilation when arranged → Weather protection and coating maintain marine service performance
অ্যাপ্লিকেশন
মালবাহী জাহাজ। ট্যাঙ্কার। যাত্রীবাহী জাহাজ। গ্যাসবাহী জাহাজ। বড় জাহাজের কক্ষ। ইঞ্জিন রুমের সহায়ক স্থান। আবহাওয়া ডেক বায়ুচলাচল সিস্টেম। নতুন বিল্ডিং এবং প্রতিস্থাপন প্রকল্প।
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণীবিভাগের অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১: জিবি ৩৮৮৭ টাইপ ডি শুধুমাত্র প্রাকৃতিক বায়ুচলাচলের জন্য?
উত্তর 1: না। সরবরাহিত তথ্যগুলি প্রাকৃতিক বায়ুচলাচল ব্যবহার করে এবং যান্ত্রিক বায়ুচলাচলের প্রয়োজন হলে ফ্ল্যাঞ্জ দ্বারা ফ্যান সংযোগের অনুমতি দেয়। ফ্যান ইন্টারফেসটি অঙ্কন দ্বারা নিশ্চিত করা উচিত।
প্রশ্ন ২ঃ স্টেইনলেস নেট কেন ইনস্টল করা হয়?
উত্তরঃ স্টেইনলেস জাল বায়ুচলাচলকারী মাধ্যমে বায়ু প্রবাহের অনুমতি দেওয়ার সময় ভৃগু, পোকামাকড় এবং বিদেশী বস্তুর বায়ুচলাচলকারী স্থানে প্রবেশ করতে বাধা দেয়।
প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?
A3: ডিএন আকার, ইনস্টলেশন অবস্থান, বায়ুচলাচল প্রয়োজনীয়তা, যদি থাকে তবে ফ্যান ফ্ল্যাঞ্জের প্রয়োজনীয়তা, উপাদান, পৃষ্ঠ চিকিত্সা, শংসাপত্রের সুযোগ, পরিমাণ, জাহাজের ধরণ এবং সরবরাহের প্রয়োজনীয়তা নিশ্চিত করুন।
