হ্যান্ডহুইল সহ ওয়েদারটাইট মাশরুম ভেন্টিলেটর, জাহাজের ডেকের জন্য জিবি ৩৮৮৭ টাইপ বি কার্গো হোল্ড ভেন্টিলেশন
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | জিবি 3887-83 | টাইপ: | খ |
|---|---|---|---|
| নামমাত্র আকার: | 400-900 মিমি | উপকরণ: | হালকা ইস্পাত, স্টেইনলেস স্টীল, ব্রোঞ্জ, তামা |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | টাইপ বি জিবি 3887-83 সামুদ্রিক মাশরুম ভেন্ট,জিবি 3887-83 সামুদ্রিক মাশরুম ভেন্ট,নৌকা আউটফিটিং মাশরুম ভেন্ট |
||
পণ্যের বর্ণনা

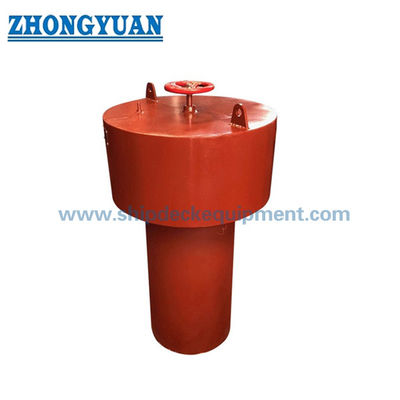

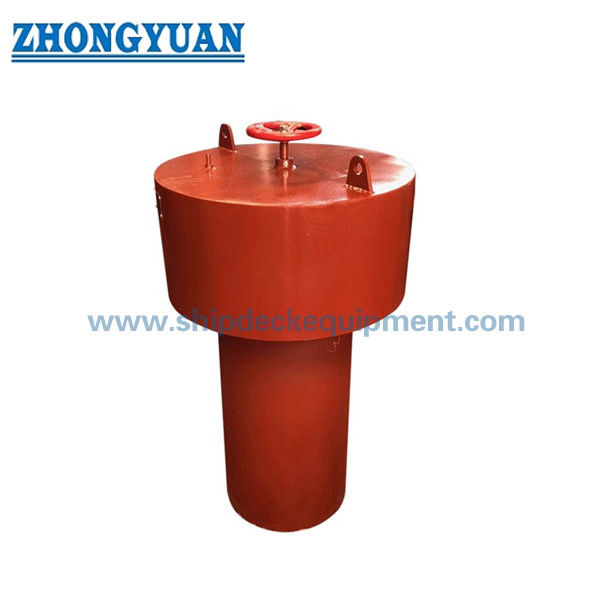

হ্যান্ডউই সহ আবহাওয়ারোধী মাশরুম ভেন্টিলেটরআমি,GB 3887 টাইপ Bকার্গো হোলের বায়ুচলাচলজাহাজের ডেকের জন্য
পণ্যের সংক্ষিপ্ত বিবরণ
GB 3887 টাইপ B সামুদ্রিক মাশরুম ভেন্টিলেটর একটি হ্যান্ড হুইল চালিত আবহাওয়ারোধী বায়ুচলাচল টার্মিনাল উন্মুক্ত জাহাজের ডেকের জন্য।একটি কেন্দ্রীয়ভাবে সাজানো হ্যান্ডহুইল একটি স্ক্রু প্রক্রিয়া চালায় যা তার সিলিং আসনের বিরুদ্ধে অভ্যন্তরীণ বন্ধক কভারটি তুলতে বা কমিয়ে দেয়. এই ব্যবস্থাটি বায়ুচলাচল খোলার অনুমতি দেয় যা স্বাভাবিক পরিষেবার সময় খোলা থাকে এবং আবহাওয়া পরিস্থিতি, ডেক অপারেশন, জরুরী পদ্ধতি,অথবা পরিদর্শন প্রয়োজনীয়তা আবহাওয়া-নিরোধী বন্ধ প্রয়োজন.
সরবরাহিত লিগ্যাসি আকারের পরিসীমা DN 400 থেকে DN 900 জুড়ে। GB 3887-1983 একটি পুরানো মান এবং মূলত প্রতিস্থাপন, মেরামত বা জাহাজের অঙ্কনগুলির জন্য প্রাসঙ্গিক যা এখনও এই কনফিগারেশনটি নির্দিষ্ট করে।নতুন বিল্ডিং প্রকল্পের জন্য, প্রযোজ্য বর্তমান মান, ডেক অবস্থান, কোমিং উচ্চতা, অগ্নি নিরাপত্তা ব্যবস্থা, উপাদান, এবং শ্রেণীবিভাগের প্রয়োজনীয়তা উৎপাদন আগে নিশ্চিত করা উচিত।লোড লাইন পজিশন ১ বা পজিশন ২-এ ইনস্টলেশন শুধুমাত্র ভেন্টিলেটর দ্বারা নির্ধারিত হয় না; সম্পূর্ণ কোমিং, ডেক সংযোগ, বন্ধ করার ডিভাইস এবং আশেপাশের কাঠামো জাহাজের স্পেসিফিকেশন এবং অনুমোদনের ভিত্তিতে সন্তুষ্ট হতে হবে।
দ্রুত বিবরণী
- পণ্যের ধরনঃ টাইপ বি হ্যান্ড হুইল চালিত মাশরুম ভেন্টিলেটর → জাহাজের বায়ুচলাচল টার্মিনালের স্থানীয় খোলা এবং বন্ধ।
- পুরানো স্ট্যান্ডার্ড এবং আকারের পরিসীমাঃ GB 3887-1983, DN 400 ¢ 900 → স্ট্যান্ডার্ড স্ট্যাটাস নিশ্চিতকরণের পরে প্রতিস্থাপন বা অঙ্কন-নির্দিষ্ট প্রকল্পের জন্য উপযুক্ত।
- বন্ধকরণ নীতিঃ কেন্দ্রীয় হ্যান্ডহোল + বাম হাতের স্ক্রু স্পিন্ডল + চলমান কভার → খোলা বা বন্ধ অবস্থানে ধনাত্মক যান্ত্রিক ভ্রমণ।
- আবহাওয়া সুরক্ষাঃ মাশরুম হুড এবং গ্যাসেটেড বন্ধ কভার → সঠিকভাবে বন্ধ এবং রক্ষণাবেক্ষণ করা হলে সরাসরি বৃষ্টি এবং স্প্রে প্রবেশ রোধ করতে সহায়তা করে।
- প্রধান রেফারেন্স মাত্রাঃ সামগ্রিক ব্যাসার্ধ 710 ∼ 1,580 মিমি এবং উচ্চতা H 280 ∼ 360 মিমি → ডেক স্পেস, অ্যাক্সেস এবং হস্তক্ষেপ চেক করার জন্য দরকারী।
- রেফারেন্স ওজনঃ ৯৮.১.৩৫৭.৪ কেজি → হ্যান্ডলিং, ডেক ইনস্টলেশন পরিকল্পনা, প্যাকিং এবং মালবাহী অনুমানের জন্য প্রাসঙ্গিক।
- উপাদান এবং সমাপ্তিঃ সাধারণ কাঠামোগত ভিত্তি হিসাবে হালকা ইস্পাত; স্টেইনলেস স্টীল বা নির্বাচিত তামা-অ্যালগরি অংশ আলোচনা করা যেতে পারে → চূড়ান্ত উপাদান সুযোগ অঙ্কন দ্বারা নিশ্চিত করা আবশ্যক।
- অপশনাল সুরক্ষাঃ রোড্যান্ট বা পোকামাকড়ের বিরুদ্ধে পর্দা নির্দিষ্ট করা যেতে পারে → অগ্নি নির্বাপক বা অগ্নি-বন্ধ ফাংশন একটি পৃথক, অনুমোদিত বিন্যাস প্রয়োজন এবং অনুমোদিত করা উচিত নয়।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র ব্যাসার্ধ ডিএন |
ডি | ডি১ | এইচ | H1 | H2 | d | t সমুদ্রযাত্রার জন্য জাহাজ |
t অভ্যন্তরীণ জলপথ জাহাজ |
ওজন কেজি |
| 400 | 400 | 710 | 280 | 350 | 105 | T36×6-বাম | 10 | 5 | 98.1 |
| 450 | 450 | 800 | 280 | 375 | 105 | T36×6-বাম | 10 | 5 | 124.2 |
| 500 | 500 | 890 | 320 | 405 | 105 | T40×6-বাম | 10 | 6 | 148 |
| 550 | 550 | 980 | 320 | 435 | 105 | T40×6-বাম | 10 | 6 | 167.6 |
| 600 | 600 | 1060 | 320 | 470 | 120 | T40×6-বাম | 10 | 6 | 171 |
| 650 | 650 | 1150 | 320 | 500 | 120 | T40×6-বাম | 10 | 6 | 210 |
| 700 | 700 | 1240 | 320 | 520 | 120 | T40×6-বাম | 10 | 6 | 224.9 |
| 750 | 750 | 1320 | 320 | 540 | 120 | T40×6-বাম | 10 | 7 | 259 |
| 800 | 800 | 1410 | 320 | 560 | 140 | T40×6-বাম | 10 | 7 | 290.8 |
| 850 | 850 | 1500 | 320 | 580 | 140 | T40×6-বাম | 10 | 7 | 322 |
| 900 | 900 | 1580 | 360 | 600 | 140 | T44×8-বাম | 10 | 7 | 357.4 |
নির্বাচন ও অনুসন্ধান গাইড
প্রথম ধাপ:নিশ্চিত করুন যে অর্ডারটি GB 3887-1983 প্রতিস্থাপন, একটি জাহাজের অঙ্কন প্রয়োজনীয়তা, বা একটি নতুন বিল্ডিং প্রকল্প যা বর্তমান প্রযোজ্য মানদণ্ডের তুলনায় পর্যালোচনা প্রয়োজন।
দ্বিতীয় ধাপঃনামমাত্র ব্যাসার্ধ DN, বায়ুচলাচল নল বা ট্রাঙ্কের আকার, প্রয়োজনীয় বায়ু প্রবাহের ভিত্তি, ডেকের অবস্থান এবং হ্যান্ডহুইল এবং হুডের চারপাশে উপলব্ধ অপারেটিং ক্লিয়ারিং নিশ্চিত করুন।
তৃতীয় ধাপঃডেকের উচ্চতা, ডেক খোলার, ঝালাই বা ফ্ল্যাঞ্জযুক্ত ইন্টারফেস, স্থানীয় শক্তিশালীকরণ, খালাসের অবস্থা এবং পরিদর্শনের জন্য অ্যাক্সেস দেখানো ডেকের বিন্যাস সরবরাহ করুন।
চতুর্থ ধাপ:স্ট্রাকচারাল উপাদান, স্পিন্ডল এবং ফাস্টেনার উপাদান, গ্যাসকেট টাইপ, রোড্যান্ট / পোকামাকড় প্রতিরোধক পর্দা, এবং একটি পৃথক অনুমোদিত অগ্নিনির্বাপক প্রয়োজন কিনা তা নিশ্চিত করুন।
পঞ্চম ধাপঃপৃষ্ঠ চিকিত্সা নিশ্চিত করুনঃ Sa 2.5 ইপোক্সি দোকান প্রাইমার, চূড়ান্ত পাত্রে লেপ সিস্টেম, galvanizing সম্ভাব্যতা, বা স্টেইনলেস স্টীল সমাপ্তি যেখানে নির্দিষ্ট করা হয়।
ষষ্ঠ ধাপঃপরিমাণ, জাহাজের ধরন, শ্রেণীবিভাগ, পরিদর্শন ও সার্টিফিকেটের পরিধি, ইনস্টলেশনের অঙ্কন, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময়।
কাঠামো
Mushroom hood | Central handwheel | Left-hand screw spindle | Movable weathertight closing cover | Sealing gasket and seat | Ventilator body / coaming | Optional anti-rodent or insect screen | Deck connection interface
আবহাওয়া সুরক্ষা, অপারেশন ও রক্ষণাবেক্ষণের সুবিধা
- কেন্দ্রীয় হ্যান্ডহোলটি সম্পূর্ণ হাউডটি ঘোরানোর প্রয়োজন ছাড়াই বন্ধের কভারটির সরাসরি স্থানীয় নিয়ন্ত্রণ সরবরাহ করে, যা বৃহত্তর DN 400 ₹ 900 বায়ুচলাচলগুলির জন্য ব্যবহারিক।
- স্ক্রু প্রক্রিয়াটি তার সম্পূর্ণ ভ্রমণের মাধ্যমে কভারটি সরানো উচিত যাতে বায়ুচলাচল চলাকালীন গ্যাসকেটটি মুক্তি পায় এবং ইউনিটটি বন্ধ হয়ে গেলে সমানভাবে সংকুচিত হয়।
- মাশরুম হুড সরাসরি বৃষ্টিপাত এবং স্প্রে থেকে খোলার রক্ষা করে; যাচাই আবহাওয়া প্রতিরোধের কর্মক্ষমতা তার আসন, gasket অবস্থা, spindle সারিবদ্ধতা পৌঁছানোর কভার উপর নির্ভর করে,এবং কাঠামোগত অখণ্ডতা.
- বন্ধের আসন, কভার প্রান্ত, স্পিন্ডল, বাদাম, হ্যান্ডহুইল এবং ড্রেনেশন অঞ্চলগুলি পরিদর্শন, পরিষ্কার, তৈলাক্তকরণ এবং জারা নিয়ন্ত্রণের জন্য অ্যাক্সেসযোগ্য থাকা উচিত।
- উন্মুক্ত ডেক ইনস্টলেশনের জন্য, ভেন্টিলেটর কোমিংকে কাঠামোগতভাবে ডেকের সাথে সংযুক্ত করা উচিত এবং ডেকের বেধ, স্থানীয় শক্তিশালীকরণ, কোমিং উচ্চতা,এবং পানি প্রবেশের সর্বনিম্ন সম্ভাব্য বিন্দু.
- রুটিন রক্ষণাবেক্ষণ শুধুমাত্র আংশিক হ্যান্ড হুইল ঘূর্ণন, স্পিন্ডল এবং বাদাম lubrication, এবং কভার, coaming প্রান্ত, gasket, পর্দা পরিদর্শন পূর্ণ স্ট্রোক অপারেশন অন্তর্ভুক্ত করা উচিত,এবং বন্ধের অবস্থানের নির্দেশ.
- পোকামাকড় বা পোকামাকড়ের বিরুদ্ধে সুরক্ষা একটি নির্দিষ্ট পর্দার উপাদান হিসাবে বিবেচনা করা উচিত। এটি প্রয়োজনীয় বায়ু প্রবাহকে বাধা দিতে পারে না এবং পরিষ্কারের জন্য অপসারণযোগ্য বা অ্যাক্সেসযোগ্য হওয়া উচিত।
- একটি প্রচলিত ফায়ার ড্যাম্পার স্বয়ংক্রিয়ভাবে লোড লাইন আবহাওয়া-নিরোধী বন্ধ করার যন্ত্রের সমতুল্য নয়। উভয়ই প্রয়োজন হলে অগ্নি-নিরাপত্তা এবং আবহাওয়া-নিরোধক ফাংশনগুলি পৃথকভাবে নিশ্চিত করা উচিত।
কাস্টম অ্যাট্রিবিউট
- স্ট্যান্ডার্ডের অবস্থাঃ GB 3887-1983 পুরানো কনফিগারেশন → নিশ্চিত প্রতিস্থাপন বা অঙ্কন-নির্দিষ্ট প্রকল্পগুলির জন্য ব্যবহার; নতুন বিল্ডিংয়ের জন্য বর্তমান-স্ট্যান্ডার্ড গ্রহণযোগ্যতা পর্যালোচনা করুন।
- প্রকারঃ B → কেন্দ্রীয় হ্যান্ডহুইল এবং স্ক্রু-অপারেটেড অভ্যন্তরীণ বন্ধ কভার সহ স্থির মাশরুম হুড।
- নামমাত্র ব্যাসার্ধঃ DN 400 / 450 / 500 / 550 / 600 / 650 / 700 / 750 / 800 / 850 / 900 → বায়ুচলাচল বিন্যাস এবং পাত্রে অঙ্কন অনুযায়ী নির্বাচন করুন।
- বন্ধ করার ডিভাইসঃ ম্যানুয়াল হ্যান্ড হুইল → অপারেটিং দিকনির্দেশ, পূর্ণ ভ্রমণ, বন্ধ অবস্থানের নির্দেশ এবং প্রয়োজনীয় অ্যাক্সেস নিশ্চিত করুন।
- স্ক্রু থ্রেডঃ T36 × 6-বাম থেকে T44 × 8-বাম → নামমাত্র ব্যাসার্ধের সাথে পরিবর্তিত হয় যেমন বিস্তারিত প্রকৌশল টেবিলে দেখানো হয়েছে।
- রেফারেন্স প্লেটের বেধঃ পৃথক সমুদ্র এবং অভ্যন্তরীণ জলপথের মান → চূড়ান্ত বেধ নিশ্চিত মান, জাহাজের বিভাগ এবং অনুমোদিত অঙ্কন অনুসরণ করতে হবে।
- আবহাওয়া সিলঃ গ্যাসকেটযুক্ত বন্ধক কভার → গ্যাসকেট উপাদান, সংকোচন, তাপমাত্রা প্রতিরোধের এবং প্রতিস্থাপনের বিবরণ নিশ্চিত করা উচিত।
- শংসাপত্রের প্রয়োজনীয়তাঃ প্রকল্পের আওতা অনুযায়ী উপলব্ধ → প্রস্তুতকারকের শংসাপত্র, উপাদান ট্রেসেবিলিটি, টাইপ অনুমোদন, বা ক্লাস উপস্থিতি উদ্ধৃতির আগে সম্মত হতে হবে।
কিভাবে কাজ করে
Handwheel is rotated → Left-hand screw drives the internal cover upward or downward → Open position allows ventilation through the annular passage beneath the hood → Closed position compresses the gasket against the seat → Crew verifies full closure and maintains the operating mechanism
অ্যাপ্লিকেশন
Exposed ship-deck ventilation terminals | Freeboard-deck or superstructure-deck ventilation openings subject to approved arrangement | Engine-room or machinery-space ventilation trunks where local weathertight closure is specified | Cargo and service-space ventilation | Newbuilding after current-standard review | Repair and replacement of legacy GB 3887 installations
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেট এবং পরিদর্শন প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, অনুমোদিত অঙ্কন, পরীক্ষার সুযোগ এবং শ্রেণিবদ্ধকরণ সমাজের পদ্ধতি অনুযায়ী ব্যবস্থা করা যেতে পারে।
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ জিবি ৩৮৮৭-১৯৮৩ কি এখনও সামুদ্রিক মাশরুম ভেন্টিলেটরগুলির জন্য বর্তমান মান?
উত্তরঃ না। চীনের সরকারী স্ট্যান্ডার্ড রেকর্ডগুলি দেখায় যে GB 3887-1983 CB/T 295-1999 দ্বারা প্রতিস্থাপিত হয়েছিল; পরবর্তী CB/T 295-2000 পরবর্তীকালে CB/T 4444-2017 দ্বারা প্রতিস্থাপিত হয়েছিল।GB 3887 টাইপ B পৃষ্ঠাটি পুরানো প্রতিস্থাপন বা প্রকল্পগুলির জন্য সর্বোত্তমভাবে ব্যবহার করা হয় যার অনুমোদিত অঙ্কনটি এই টাইপটিকে বিশেষভাবে ধরে রাখে.
প্রশ্ন ২ঃ এই টাইপ বি ভেন্টিলেটরটি লোড লাইন পজিশন ১ বা পজিশন ২ এ ইনস্টল করা যাবে কি?
A2: এটি কেবল তখনই বিবেচনা করা যেতে পারে যখন সম্পূর্ণ বিন্যাস প্রযোজ্য লোড লাইন এবং শ্রেণীর প্রয়োজনীয়তা পূরণ করে। নিশ্চিতকরণটি ডেকের অবস্থান, সর্বনিম্ন কোমিং উচ্চতা,সর্বনিম্ন সম্ভাব্য জল প্রবেশের পয়েন্ট, কাঠামোগত সংযোগ, স্থায়ীভাবে সংযুক্ত বা সহজেই উপলব্ধ বন্ধ করার যন্ত্র এবং অনুমোদিত আবহাওয়া-নিরোধক কর্মক্ষমতা।
প্রশ্ন 3: এন্টি-র্যাট, কীট-প্রমাণ এবং অগ্নি-প্রতিরোধী ফাংশনগুলি স্ট্যান্ডার্ড হিসাবে অন্তর্ভুক্ত রয়েছে?
A3: টাইপ B এর প্রধান ফাংশন হ'ল হ্যান্ড-হুইল-অপারেটেড আবহাওয়া-নিরোধী বন্ধ। অ্যান্টি-রোজেন্ট বা কীটপতঙ্গের পর্দা আনুষাঙ্গিক হিসাবে নির্দিষ্ট করা যেতে পারে।অগ্নি সুরক্ষার জন্য পৃথকভাবে সংজ্ঞায়িত এবং অনুমোদিত অগ্নি শোষক বা বন্ধ করার ব্যবস্থা প্রয়োজনএটি শুধুমাত্র মাশরুম ভেন্টিলেটর কাঠামো থেকে দাবি করা উচিত নয়।
