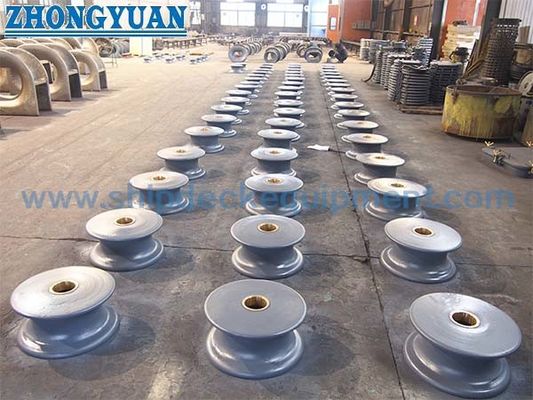

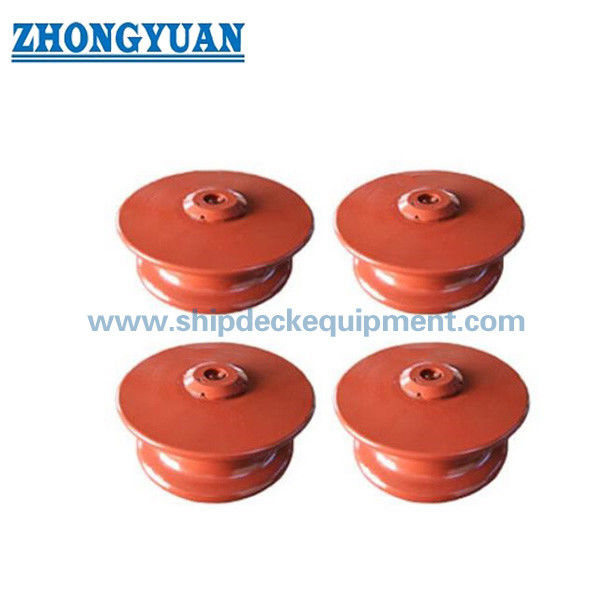

১৫০–৪৫০মিমি মেরিন রোলার ফেয়ারলিড, জাহাজের নোঙর করার জন্য যাচাইকৃত SWL এবং সুরক্ষা ফ্যাক্টর সহ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipment |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| মডেল নম্বার: | স্ট্যান্ডার্ড এবং কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | As per quotation |
| প্যাকেজিং বিবরণ: | প্যালেট বা কাস্টমাইজড |
| ডেলিভারি সময়: | প্রস্তাব অনুযায়ী |
| পরিশোধের শর্ত: | টিটি, এল/সি |
| যোগানের ক্ষমতা: | গ্রাহকদের চাহিদা পূরণ করুন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | GB/T 10105-88 | টাইপ: | ওপেন টাইপ |
|---|---|---|---|
| রোলার ব্যাস: | 150 ~ 450 মিমি | রোলার নং: | 2/3 রোলার |
| রোলার ওজন: | 24.8~310kg | উপকরণ: | হালকা ইস্পাত, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্টিং স্টিল, নোডুলার কাস্ট আয়রন |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | ইস্পাত মেরিন রোলার বোতাম |
||
পণ্যের বর্ণনা
১৫০-৪৫০মিমি মেরিন রোলার ফেয়ারলিড যাচাইকৃত SWL এবং নিরাপত্তা ফ্যাক্টর সহ জাহাজের নোঙ্গরের জন্য
পণ্যের সংক্ষিপ্ত বিবরণ
এই মেরিন রোলার ফেয়ারলিডটি নোঙ্গর ব্যবস্থার জন্য লোড-বহনকারী নির্দেশিকা ডিভাইস হিসাবে ডিজাইন করা হয়েছে।
প্রচলিত ফেয়ারলিডগুলির বিপরীতে, এই ইউনিটটি যাচাইকৃত সেফ ওয়ার্কিং লোড (SWL) এবং নিরাপত্তা ফ্যাক্টর সহ প্রকৌশল করা হয়েছে, যা বাস্তব নোঙ্গর বলের অধীনে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
উচ্চ-মানের ঢালাই ইস্পাত রোলার, নির্ভুল মেশিনিং এবং অপ্টিমাইজড লুব্রিকেশন সিস্টেম মসৃণ ঘূর্ণন এবং দড়ির ক্ষয় হ্রাস নিশ্চিত করে।
কঠিন সামুদ্রিক পরিবেশে স্টিলের তারের দড়ি এবং সিন্থেটিক দড়ি উভয়ের জন্যই উপযুক্ত।
দ্রুত স্পেসিফিকেশন
- রোলার ব্যাস: ১৫০-৪৫০ মিমি → দড়ির হ্যান্ডলিং ক্ষমতা নির্ধারণ করে
- SWL: ২৫৪-১৭৬৬ kN → অনুমোদিত কাজের লোড নির্ধারণ করে
- নিরাপত্তা ফ্যাক্টর: ১.৩৫-২.০৯ → কাঠামোগত নিরাপত্তা মার্জিন নির্দেশ করে
- রোলার প্রকার: ২ / ৩ রোলার → নির্দেশিকা ক্ষমতা নির্ধারণ করে
- উপাদান: ঢালাই ইস্পাত রোলার + ইস্পাত বেস → শক্তি এবং স্থায়িত্ব
- শ্যাফ্ট: উচ্চ-শক্তির ইস্পাত → লোড ট্রান্সমিশন
- বিয়ারিং: কপার বুশ → ক্ষয় প্রতিরোধ
- লুব্রিকেশন: তেল চ্যানেল → মসৃণ ঘূর্ণন
- পৃষ্ঠ: Sa2.5 + প্রাইমার → ক্ষয় প্রতিরোধ
- মান: মেরিন GB10105-88
প্রধান প্রযুক্তিগত পরামিতি
| রোলার ব্যাস। | উপযুক্ত তারের দড়ির ব্যাস | মাত্রা | ওজন | |||||||||
| পিপি দড়ি | নাইলন |
ইস্পাত তারের দড়ি (১৫৫কেজিএফ / মিমি২) |
||||||||||
| ৬ X ২৪ | ৬ X ৩৭ | D1 | d0 | d7 | H | s | t | K | কেজি | |||
| ১৫০ | ৩২ | ৪৫ | ১৭ | ১৫. ০ | ২৪০ | ৯০ | ৭৯ | ১৫৪ | ৫ | ১২ | ৯ | ২৪.৮ |
| ২০০ | ৪০ | ৫৫ | ২২.৫ | ১৯.৫ | ৩১০ | ১১৫ | ৯৯ | ১৮৬ | ৫ | ১৪ | ১০ | ৪৯.৩ |
| ২৫০ | ৪৫ | ৬৫ | ২৪ | ২৪ | ৩৮০ | ১৩৫ | ১১৯ | ২৩০ | ৬ | ১৪ | ১০ | ৯২ |
| ৩০০ | ৫০ | ৭০ | ৩০ | ২৮. ০ | ৪৪০ | ১৫৫ | ১২৯ | ২৫৫ | ৭ | ১৬ | ১২ | ১২৭ |
| ৩৫০ | ৫৫ | ৭৫ | ৩৭.৫ | ৩৪.৫ | ৫০০ | ১৭৫ | ১৪৯ | ২৭১ | ৭ | ১৮ | ১৩ | ১৬৮ |
| ৪০০ | ৬৫ | ৮৫ | ৪১.০ | ৩৯. ০ | ৫৬০ | ১৮৫ | ১৫৯ | ৩০৭ | ৭ | ২০ | ১৪ | ২৫২.৫ |
| ৪৫০ | ৮০ | - | ৪৪.৫ | ৪৩ | ৬৩০ | ২১০ | ১৭৯ | ৩১৬ | ৭ | ২০ | ১৪ | ৩১০ |
| রোলার ব্যাস। | A | L | উপযুক্ত তারের দড়ির ব্যাস। | |||||
| পিপি দড়ি | মালালা দড়ি | ইস্পাত তারের দড়ি ( জিবি ১১ ০২ ) টান শক্তি ( ১৫৫ কেজি এফ/মিমি২ ) |
SWL KN(tf) |
নিরাপত্তা ফ্যাক্টর | ||||
| ৬ X ২৪ | ৬ X ৩৭ | |||||||
| ১৫০ | ৪২০ | ৭৪০ | ৩২ | ৪৫ | ১৭.০ | ১৫ | ২৫৪(২৬) | ২.০০ |
| ২০০ | ৫৩০ | ৯৩০ | ৪০.০০ | ৫৫ | ২২.৫ | ১৯.৫ | ৪১২(৪২) | ১.৯২ |
| ২৫০ | ৬৪০ | ১১০০ | ৪৫ | ৬৫ | ২৪ | ২৪ | ৫৫০(৫৬) | ২.০৯ |
| ৩০০ | ৭৫০ | ১২৭০ | ৫০ | ৭০ | ৩০ | ২৮ | ৮২৪(৮৪) | ১.৫৩ |
| ৩৫০ | ৮৬০ | ১৪৪০ | ৫৫ | ৭৫ | ৩৭.৫ | ৩৪.৫ | ১১৯৬(১২২) | ১.৪৮ |
| ৪০০ | ৯৭০ | ১৬১০ | ৬৫ | ৮০ | ৪১.০ | ৩৯.০ | ১৪৫২(১৪৮) | ১.৩৫ |
| ৪৫০ | ১০৮০ | ১৮০০ | ৮০ | - | ৪৪.৫ | ৪৩ | ১৭৬৬(১৮০) | ১.৫৮ |
নির্বাচন নির্দেশিকা
ধাপ ১ → রোলার ব্যাস নির্বাচন করুন → দড়ির আকারের উপর ভিত্তি করে
ধাপ ২ → দড়ির প্রকার নিশ্চিত করুন → ইস্পাত তার বা সিন্থেটিক দড়ি
ধাপ ৩ → SWL নিশ্চিত করুন → সর্বোচ্চ নোঙ্গর লোড অতিক্রম করতে হবে
ধাপ ৪ → নিরাপত্তা ফ্যাক্টর পরীক্ষা করুন → গতিশীল অবস্থার জন্য উচ্চতর
ধাপ ৫ → রোলার সংখ্যা নির্বাচন করুন → লিড কোণের উপর ভিত্তি করে
ধাপ ৬ → লুব্রিকেশন নিশ্চিত করুন → দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য
গঠন
ঢালাই ইস্পাত রোলার | ইস্পাত বেস | শ্যাফ্ট | কপার বুশ | লুব্রিকেশন চ্যানেল
কাস্টম অ্যাট্রিবিউটস
- SWL: ২৫৪-১৭৬৬ kN → লোড ক্ষমতা
- নিরাপত্তা ফ্যাক্টর: ১.৩৫-২.০৯ → কাঠামোগত নিরাপত্তা
- উপাদান: ঢালাই ইস্পাত → শক্তি
- শ্যাফ্ট: উচ্চ শক্তি → লোড স্থানান্তর
- বিয়ারিং: কপার বুশ → স্থায়িত্ব
- লুব্রিকেশন: তেল চ্যানেল → মসৃণ ঘূর্ণন
- সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট
অনুসন্ধান নির্দেশিকা
দড়ির ব্যাস, SWL প্রয়োজনীয়তা, দড়ির প্রকার, রোলার সংখ্যা এবং সার্টিফিকেশন প্রয়োজনীয়তা প্রদান করুন।
এটি কিভাবে কাজ করে
দড়ি ঘূর্ণায়মান রোলারের উপর দিয়ে যায় যা ঘর্ষণ কমায় এবং লোড বিতরণ করে। SWL সংজ্ঞায়িত লোডের অধীনে নিরাপদ অপারেশন নিশ্চিত করে।
অ্যাপ্লিকেশন
জাহাজ নোঙ্গর ব্যবস্থা | লোডের অধীনে দড়ি নির্দেশিকা | ইস্পাত তারের দড়ি হ্যান্ডলিং
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; যাচাইকৃত SWL, দড়ির ক্ষয় হ্রাস, মসৃণ ঘূর্ণন, উচ্চ কাঠামোগত নির্ভরযোগ্যতা।
ড্রয়িং এবং ছবি
GA ড্রয়িং | পণ্যের ছবি
অর্ডার
MOQ: ১ | ডেলিভারি: ৩০-৬০ দিন
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: SWL কিভাবে নির্বাচন করবেন?
উত্তর: SWL সর্বোচ্চ নোঙ্গর লোডের চেয়ে বেশি হতে হবে।
প্রশ্ন ২: নিরাপত্তা ফ্যাক্টর কেন গুরুত্বপূর্ণ?
উত্তর: এটি গতিশীল লোডের অধীনে নির্ভরযোগ্যতা নিশ্চিত করে।
প্রশ্ন ৩: রোলার ফেয়ারলিড কেন ব্যবহার করবেন?
উত্তর: এটি দড়ির ক্ষয় কমায় এবং সেবার জীবন উন্নত করে।
