JIS F 2014 কাস্টিং ওপেন টাইপ 2 রোলার্স শিপসাইড ফেয়ারলিড রোলার্স শিপ মুরিং সরঞ্জাম
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | JIS F 2014-1987 | টাইপ: | AF & AS ওপেন টাইপ |
|---|---|---|---|
| রোলার ব্যাস: | 150 ~ 400 মিমি | রোলার নং: | 2 রোলার |
| রোলার ওয়েট: | 32.1~336 কেজি | উপকরণ: | হালকা ইস্পাত, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্টিং স্টিল, নোডুলার কাস্ট আয়রন |
| সারফেস ট্রিটমেন্ট: | ইপোক্সি পেইন্টের S2.5 + 3 স্তরগুলিতে স্যান্ডব্লাস্টিং | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| বিশেষভাবে তুলে ধরা: | JIS F 2014-1987 Fairlead Rollers,400mm Fairlead Rollers,JIS F 2014 Ship Mooring Equipment |
||
পণ্যের বর্ণনা

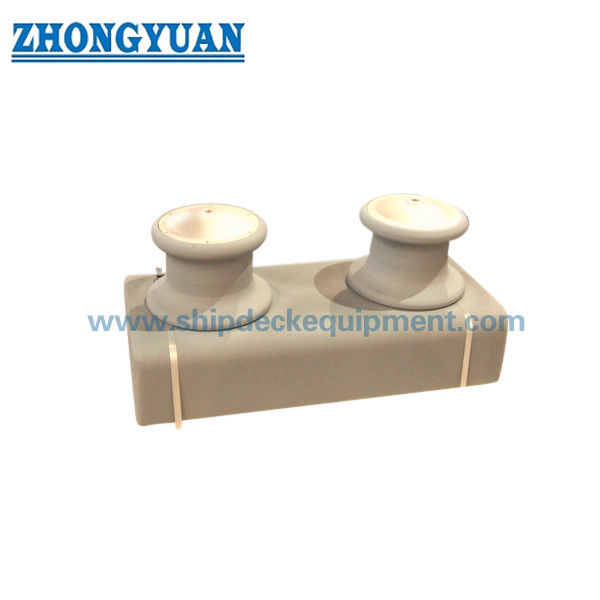

ওপেন টাইপ দুই রোলার জাহাজের পাশের ফায়ারলিড JIS F 2014 AF কাস্ট রোলার মোরিং সরঞ্জাম
পণ্যের সংক্ষিপ্ত বিবরণ
জেআইএস এফ ২০১৪ এএফ ওপেন টাইপ ডাবল-রোলার জাহাজের পাশের ফায়ারলিড একটি জাহাজের মোরিং কর্ড গাইড যা জাহাজের পাশ, বলওয়ার্ক বা ডেক-এজ মোরিং এলাকায় ব্যবহৃত হয়।এর খোলা বিন্যাস মোরিং লাইন উপরের দিক থেকে fairlead প্রবেশ এবং দুই ঘূর্ণন রোলার উপর পাস করতে পারবেন, যা দড়ি পথ নির্দেশ করতে সাহায্য করে এবং জাহাজের কাঠামোর বিরুদ্ধে সরাসরি ঘর্ষণ হ্রাস করে।
এই পৃষ্ঠাটি খোলা প্রকারের দুই-রোলার ফেয়ারলিডের কাস্টিং রোলার সংস্করণের জন্য লেখা হয়েছে। জেআইএস এফ 2014, এএফ দুটি কাস্ট রোলার সহ উন্মুক্ত ধরণের ফেয়ারলিডকে বোঝায়,যখন AS বলতে বোঝায় দুটি ইস্পাত প্লেট তৈরি রোলার সহ উন্মুক্ত ধরণের ফায়ারলিড. উদ্ধৃতি এবং উত্পাদনের জন্য, চূড়ান্ত রোলার উপাদান, শ্যাফ্ট উপাদান, পৃষ্ঠ চিকিত্সা, ইনস্টলেশন অঙ্কন এবং শংসাপত্রের সুযোগটি জাহাজের স্পেসিফিকেশন অনুযায়ী নিশ্চিত করা উচিত।
দ্রুত বিবরণী
• পণ্যের ধরনঃ উন্মুক্ত প্রকারের দুই-রোলার জাহাজের পাশের ফায়ারলিড → জাহাজের পাশের মোরিং দড়ি নির্দেশনার জন্য উপযুক্ত যেখানে একটি উন্মুক্ত দড়ি-প্রবেশ ব্যবস্থা প্রয়োজন।
• স্ট্যান্ডার্ড এবং টাইপঃ JIS F 2014-1987 AF → স্ট্যান্ডার্ড টাইপ শ্রেণীবিভাগ অনুযায়ী দুটি ঢালাই রোলার সহ খোলা টাইপ ফেয়ারলিড।
• নামমাত্র আকারের পরিসীমাঃ এএফ টাইপের জন্য 150 থেকে 400 → জাহাজের অঙ্কন, দড়ি বিন্যাস এবং ইনস্টলেশন স্থান দ্বারা নির্বাচিত।
• রোলার বিন্যাসঃ 2 রোলার → স্ট্যান্ডার্ড জাহাজের পাশের মোরিং স্টেশনগুলির জন্য একটি সহজ দড়ি নেতৃত্বের পথ সরবরাহ করে।
• প্রধান মাত্রাঃ D, L, l, এবং l1 → ওয়েব পেজ অঙ্কন, জাহাজের নির্মাণের পরিকল্পনার পরীক্ষা এবং অনুসন্ধানের নিশ্চিতকরণের জন্য মূল মান।
• রেফারেন্স রোপ ডেটাঃ তারের রোপ এবং ফাইবার রোপের মানগুলি স্ট্যান্ডার্ড টেবিল দ্বারা সরবরাহ করা হয় → এই রেফারেন্সগুলি পণ্য SWL বা বিরতি লোড হিসাবে লেখা উচিত নয়।
• ইনস্টলেশনের অবস্থানঃ জাহাজের পাশের / বোলওয়ার্ক / ডেকের প্রান্তের মোরিং এলাকা → আশেপাশের জাহাজের কাঠামো এবং শক্তিশালীকরণ জাহাজঘর বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।
• উত্পাদন ফোকাসঃ ঢালাই রোলার পৃষ্ঠ, মসৃণ দড়ি-যোগাযোগ ব্যাসার্ধ, বিনামূল্যে রোলার ঘূর্ণন, শ্যাফ্ট / বুশ ফিট, জারা সুরক্ষা, এবং রক্ষণাবেক্ষণযোগ্য সমাবেশ।
প্রধান প্রযুক্তিগত পরামিতি
জেআইএস এফ ২০১৪ এএফ ওপেন টাইপ ডাবল রোলার শিপসাইড ফায়ারলিডের জন্য প্রধান ওয়েবপৃষ্ঠার মাত্রা। অন্যথায় উল্লেখ না করা হলে মাত্রা মিমি।রেফারেন্স রোপ ডেটা শুধুমাত্র প্রাথমিক নির্বাচনের জন্য এবং জাহাজের মোরিং বিন্যাসের সাথে পরীক্ষা করা উচিত.
| প্রকার | নামমাত্র আকার | ডি | এল | আমি | ১ | রেফারেন্স তারের দড়ি ব্যাসার্ধ (মিমি) | রেফারেন্স ফাইবার দড়ি ব্যাসার্ধ (মিমি) | আনুমানিক ওজন (কেজি) |
| এফ | 150 | 150 | 740 | 420 | 160 | 16 / 20 / 16 | 45 | 32 |
| এফ | 200 | 200 | 930 | 530 | 200 | ২০/২২/৪ | 55 | 39 |
| এফ | 250 | 250 | 1100 | 640 | 230 | ২৪ / ২৫ / ২২।4 | 65 | 45 |
| এফ | 300 | 300 | 1270 | 750 | 260 | ৩০/৩১/২৮ | 70 | 49 |
| এফ | 350 | 350 | 1440 | 860 | 290 | 35.৫ / ৩৭.৫ / ৩৩5 | 75 | 53 |
| এফ | 400 | 400 | 1610 | 970 | 320 | 37.৫/৪০/৩৭5 | 85 | 60 |
প্রধান টেবিলের রেফারেন্স তারের দড়ি মানগুলি স্ট্যান্ডার্ড তারের দড়ি কলাম অনুসারে সাজানো হয়েছে।সঠিক দড়ি নির্মাণ এবং দড়ি ব্যাসার্ধ জাহাজ mooring নকশা বা প্রকল্পের স্পেসিফিকেশন দ্বারা নিশ্চিত করা উচিত.
নির্বাচন ও অনুসন্ধান গাইড
• ধাপ ১ঃ জাহাজের অঙ্কন অনুযায়ী JIS F 2014 AF ওপেন টাইপ দুই রোলার জাহাজের পাশের ফায়ারলিড এবং নামমাত্র আকার 150 / 200 / 250 / 300 / 350 / 400 নিশ্চিত করুন।
• ধাপ ২ঃ প্রকল্পে এএস স্টিল প্লেট তৈরি রোলের পরিবর্তে এএফ কাস্ট রোল টাইপ প্রয়োজন কিনা তা নিশ্চিত করুন।
• ধাপ ৩ঃ দড়ি টাইপ, দড়ি ব্যাসার্ধ, মোরিং লাইন দিক, জাহাজের পাশে ইনস্টলেশন অবস্থান এবং উপলব্ধ ইনস্টলেশন স্থান নিশ্চিত করুন।
• চতুর্থ ধাপঃ উৎপাদনের আগে রোলার, ফ্রেম, শ্যাফ্ট, বুশ, ফিক্সিং যন্ত্রপাতি এবং স্টপ অংশগুলির জন্য উপাদান প্রয়োজনীয়তা নিশ্চিত করুন।
• ধাপ ৫ঃ পৃষ্ঠের চিকিত্সা নিশ্চিত করুনঃ ব্লাস্টিং এবং দোকান প্রাইমার, চূড়ান্ত লেপ, গ্যালভানাইজড ফিনিস, পোলিশ স্টেইনলেস স্টিলের পৃষ্ঠ, বা অন্য নির্দিষ্ট চিকিত্সা।
• ধাপ ৬ঃ উদ্ধৃতি দেওয়ার আগে শংসাপত্রের পরিধি নিশ্চিত করুনঃ প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র, শ্রেণী শংসাপত্র, সাক্ষী পরিদর্শন, বা প্রকল্প-নির্দিষ্ট অনুমোদন।
• ধাপ ৭ঃ পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ইনস্টলেশনের অঙ্কন এবং রেফারেন্সের ছবি যদি পাওয়া যায়।
কাঠামো
Open fairlead frame | Two cast rollers | Roller shaft / pin | Bush or bearing contact area | Stopper and nut arrangement | Shipside mounting interface | Smooth rope-contact surface | Painted or specified surface treatment
কাস্টিং, রোটেশন এবং ইঞ্জিনিয়ারিং সুবিধা
• উন্মুক্ত প্রকারের বিন্যাস উপরের দিক থেকে সরাসরি দড়ি প্রবেশের অনুমতি দেয়, যা জাহাজের পাশের মোরিং স্টেশনগুলিতে দরকারী যেখানে মোরিং লাইন লিড কোণটি মোরিং বা স্থানান্তর করার সময় পরিবর্তিত হয়।
• দুটি রোলার মোরিং লাইনকে গাইড করে এবং শিংয়ের সরাসরি যোগাযোগকে প্রাচীর, শেলের প্রান্ত বা ডেক কাঠামোর সাথে হ্রাস করতে সহায়তা করে।
• জাল রোলারগুলিকে দড়ি-যোগাযোগের পৃষ্ঠে পোষাক এবং মসৃণ করা উচিত যাতে তীক্ষ্ণ স্থানীয় যোগাযোগ হ্রাস পায় এবং দড়ি সুরক্ষা সমর্থন করে।
• রোলের ঘূর্ণনটি একত্রিত হওয়ার পরে পরীক্ষা করা উচিত যাতে মোরিং অপারেশন চলাকালীন দড়িটি কম ঘর্ষণের সাথে পাস করতে পারে।
• সরবরাহিত অঙ্কন এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য শ্যাফ্ট, বুশ, stopper, বাদাম এবং গ্রাস সম্পর্কিত অংশগুলি সাজানো উচিত।
• জাহাজের পাশের মাউন্ট স্ট্রাকচারটি স্থানীয় শক্তিশালীকরণ, দড়ি লিড কোণ এবং শিপইয়ার্ড ইনস্টলেশনের বিবরণ সহ পরীক্ষা করা উচিত।
• পৃষ্ঠাটি রেফারেন্স রোপ ডেটাকে একটি নির্বাচন রেফারেন্স হিসাবে বিবেচনা করে, SWL, MBL, ব্রেকিং লোড, বা পরীক্ষার লোড হিসাবে নয়।
কাস্টম অ্যাট্রিবিউট
• স্ট্যান্ডার্ডঃ JIS F 2014-1987 → যখন জাহাজঘাটি বা মালিকের স্পেসিফিকেশন JIS জাহাজের পাশের ফেয়ারলিড মাত্রা প্রয়োজন তখন ব্যবহার করুন।
• প্রকারঃ এএফ ওপেন টাইপ ডাবল-রোলার ফায়ারলিড → ওপেন শিপসাইড মোরিং রোপ গাইডেন্সের জন্য কাস্ট রোলার সংস্করণ।
• নামমাত্র আকারঃ 150 / 200 / 250 / 300 / 350 / 400 → জাহাজের অঙ্কন, দড়ি পথ এবং ইনস্টলেশন স্থান অনুযায়ী নির্বাচন করুন।
• রোলার বিন্যাসঃ দুটি রোলার → একটি বন্ধ উপরের ফ্রেম ছাড়া স্ট্যান্ডার্ড জাহাজের পাশের দড়ি দিক নিয়ন্ত্রণের জন্য উপযুক্ত।
• উপাদানঃ ঢালাই রোলার উপাদান এবং ইস্পাত কাঠামো উপাদান যা নিশ্চিত করা হবে → চূড়ান্ত উপাদান অর্ডার স্পেসিফিকেশন এবং প্রযোজ্য স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসরণ করে।
• ইনস্টলেশনঃ জাহাজের পাশের অবস্থান / বলওয়ার্ক / ডেকের প্রান্ত → স্থানীয় শেল শক্তিশালীকরণ এবং মাউন্টের বিবরণ অঙ্কন দ্বারা নিশ্চিত করা উচিত।
• সারফেস ট্রিটমেন্টঃ ব্রাস্টিং এবং শপ প্রাইমার হিসাবে সাধারণ সামুদ্রিক অনুশীলন → চূড়ান্ত লেপ, গ্যালভানাইজিং, বা পোলিশ গ্রাহকের প্রয়োজনীয়তা অনুসরণ করে।
• সার্টিফিকেটের প্রয়োজনীয়তাঃ অর্ডারের আওতা অনুযায়ী উপলব্ধ → ক্লাস পরিদর্শন এবং সার্টিফিকেটের স্তর উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।
কিভাবে কাজ করে
Mooring rope approaches the shipside fairlead → Rope enters the open two-roller arrangement → Rotating cast rollers guide the rope path → Contact friction against ship structure is reduced → Local force is transferred through the fairlead mounting structure to the ship hull structure
অ্যাপ্লিকেশন
মালবাহী জাহাজ। বাল্ক ক্যারিয়ার। ট্যাঙ্কার। কনটেইনার জাহাজ। ট্যাগবোটস। ওয়ার্কবোটস। বার্গস। জাহাজের পাশের মোরিং স্টেশন। শৃঙ্খলা রোপ গাইডেন্স। নতুন বিল্ডিং এবং প্রতিস্থাপন প্রকল্প।
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

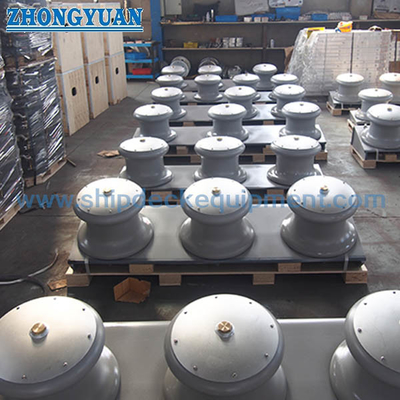

অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ JIS F ২০১৪-এর ওপেন টাইপ দুই রোলার ফেয়ারলিডের মধ্যে AF এবং AS এর মধ্যে পার্থক্য কী?
উত্তরঃ এএফ হল কাস্ট রোলার সহ খোলা টাইপ দুই রোলার ফায়ারলিড, যখন এএস হল স্টিল প্লেট তৈরি রোলার সহ খোলা টাইপ দুই রোলার ফায়ারলিড।সঠিক টাইপটি জাহাজের অঙ্কন এবং প্রকল্পের স্পেসিফিকেশন অনুসরণ করা উচিত.
প্রশ্ন ২ঃ টেবিলের রেফারেন্স দড়ি ব্যাসার্ধ SWL বা MBL হিসাবে ব্যবহার করা যেতে পারে?
উত্তরঃ না। দড়ি ব্যাসার্ধের মানগুলি স্ট্যান্ডার্ড টেবিল থেকে নির্বাচন রেফারেন্স। এগুলি পণ্য SWL, MBL, ভাঙ্গন লোড বা পরীক্ষার লোড হিসাবে লেখা উচিত নয়।লোড অনুমোদন জাহাজের মোরিং নকশা এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী পরীক্ষা করা উচিত.
প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?
A3: JIS F 2014 AF টাইপ, নামমাত্র আকার, দড়ি ব্যাসার্ধ, উপাদান, পৃষ্ঠ চিকিত্সা, পরিমাণ, ইনস্টলেশন অঙ্কন, শংসাপত্রের প্রয়োজনীয়তা, বিতরণ গন্তব্য এবং প্রয়োজনীয় বিতরণ সময় নিশ্চিত করুন।
| প্রকার | নামমাত্র আকার | ডি | এল | আমি | ১ | l2 |
| এএফ এন্ড এএস | 150 | 150 | 740 | 420 | 160 | / |
| 200 | 200 | 930 | 530 | 200 | / | |
| 250 | 250 | 1100 | 640 | 230 | / | |
| 300 | 300 | 1270 | 750 | 260 | / | |
| 350 | 350 | 1440 | 860 | 290 | / | |
| 400 | 400 | 1610 | 970 | 320 | / | |
| এএস | 450 | 450 | 1800 | 1080 | 360 | / |
