JIS F2320 টাইপ বি অনুভূমিক খোলার কার্গো তেল ট্যাঙ্ক হ্যাচ কভার সামুদ্রিক আউটফিটিং
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| মডেল নম্বার: | স্ট্যান্ডার্ড এবং কাস্টমাইজড |
| নথি: | Marine Swing type oil tank ...94.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | As per quotation |
| প্যাকেজিং বিবরণ: | প্যালেট বা কাস্টমাইজড |
| ডেলিভারি সময়: | প্রস্তাব অনুযায়ী |
| পরিশোধের শর্ত: | টিটি, এল/সি, ইত্যাদি |
| যোগানের ক্ষমতা: | গ্রাহকদের চাহিদা পূরণ করুন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | জিস এফ 2320-2003 | উপাদান: | হালকা ইস্পাত, স্টেইনলেস স্টিল, ডুপ্লেক্স স্টেইনলেস স্টিল, অ্যালুমিনিয়াম, |
|---|---|---|---|
| প্যাকিং সামগ্রী: | নিওপ্রিন, এনবিআর, এইচআই - এনবিআর, ভিটন, টেফলন | পরীক্ষা: | জলবাহী চাপ পরীক্ষা, পায়ের পাতার মোজাবিশেষ পরীক্ষা, চক পরীক্ষা |
| মাত্রা: | স্ট্যান্ডার্ড বা কাস্টমাইজড হিসাবে, ক্লায়েন্টের অঙ্কন হিসাবে | দরখাস্তের প্রকার: | জল-টাইট, আবহাওয়া-আঁট, গ্যাস টাইট, তেল-টাইট |
| ওপেন টাইপ: | হ্যান্ড হুইল কুইক অপারেট | বন্ধের ধরন: | কব্জা |
| সারফেস ট্রিটমেন্ট: | S2.5 এ স্যান্ডব্লাস্টিং + একটি স্তর ইপোক্সি দোকান প্রাইমার, পোলিশ, গ্যালভানাইজড, কাস্টমাইজড পৃষ্ঠ চি | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| বিশেষভাবে তুলে ধরা: | CCS JIS F2320 তেল টাইট হ্যাচ কভার,JIS F2320 তেল টাইট হ্যাচ কভার,JIS F 2320-2003 সামুদ্রিক হ্যাচ কভার |
||
পণ্যের বর্ণনা

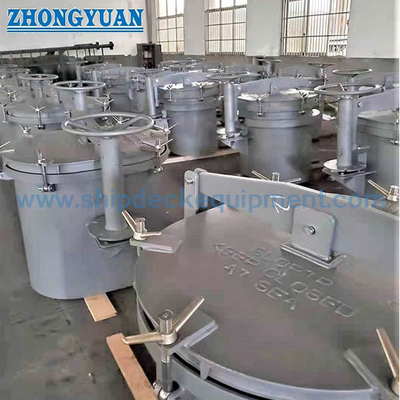

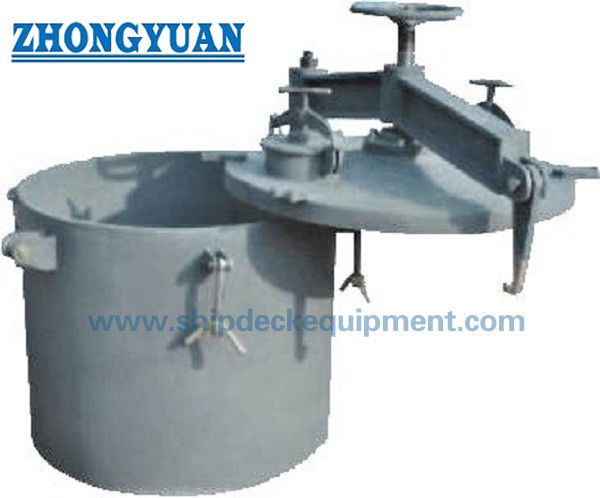

JIS F2320 টাইপ B হরিজোন্টাল ওপেনিং কার্গো তেল ট্যাঙ্ক হ্যাচ কভার
বর্ণনাঃ
সামুদ্রিক তেল টাইট হ্যাচ প্রধানত ব্যক্তিগত পরিদর্শন এবং প্রবেশের সময় ক্লিয়ারেন্সের জন্য তেল কার্গো ট্যাঙ্কগুলির জন্য ব্যবহৃত হয়, তেল এবং গ্যাসের টাইটনেস সহ। ফিল্টারটি অ্যান্টি-ইরোশন উপাদান থেকে তৈরি করা হয়।ট্রান্সমিশন অংশ সাধারণত তামা খাদ থেকে তৈরি করা হয়, কভার খোলা এবং বন্ধ দ্বারা সৃষ্ট স্পার্ক এড়ানোর জন্য। তেল টাইট হ্যাচ কভার ধরনের বৃত্তাকার এবং স্ফটিক হয়। এর নামমাত্র আকারের ব্যাসার্ধ সাধারণত 700mm ~ 1200mm হয়,একটি পর্যবেক্ষণ গর্ত যার ব্যাসার্ধ 150 মিমি কম নয়, এটি ল্যাচের কভারের সাথে রয়েছে, পর্যবেক্ষণ গর্তটি একটি তেল-নিরোধী হ্যাচ কভার বন্ধ করার ডিভাইস এবং অগ্নি তামার জাল দিয়ে সজ্জিত।
প্রধান প্রযুক্তিগত বিবরণীঃ
- স্ট্যান্ডার্ডঃ JIS F 2320-2003
- উপাদান: হালকা ইস্পাত, স্টেইনলেস স্টীল, ডুপ্লেক্স স্টেইনলেস স্টীল, অ্যালুমিনিয়াম,
- প্যাকেজিং উপকরণঃ নিওপ্রেন, এনবিআর, হাই-এনবিআর, ভিটন, টেফলন
- পরীক্ষাঃ হাইড্রোলিক চাপ পরীক্ষা, নল পরীক্ষা, ক্রিট পরীক্ষা
- মাত্রাঃ স্ট্যান্ডার্ড বা কাস্টমাইজড, ক্লায়েন্ট এর অঙ্কন হিসাবে,
- প্রয়োগের ধরনঃ জলরোধী, আবহাওয়ারোধী, গ্যাসরোধী, তেলরোধী,
- খোলা প্রকারঃ হ্যান্ড হুইল দ্রুত অপারেট
- বন্ধের ধরনঃ হিংড
- পৃষ্ঠের চিকিত্সাঃ S2.5 এ স্যান্ডব্লাস্টিং + ইপোক্সি দোকান প্রাইমারের এক স্তর, পোলিশ, গ্যালভানাইজড, কাস্টমাইজড পৃষ্ঠ চিকিত্সা উপলব্ধ।
- শ্রেণীবিভাজন শংসাপত্রঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি-জিএল, এলআর, কেআর, আইআরএস, আরএস, রিনা।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র আকার | ডি | ডি১ | এইচ | R | ডি২ | এ | A1 | A2 | বি | H3 | h1 | ||||
| 760 | 760 | 731 | 180 | 760 | 710 | 491 | 436 | 425 | 70 | 144 | 90 | ||||
| 910 | 910 | 881 | 200 | 910 | 860 | 566 | 506 | 500 | 80 | 164 | 100 | ||||
| 1220 | ১,২২০ | ১১৯১ | 240 | 1220 | 1170 | 721 | 656 | 695 | 95 | 204 | 115 | ||||
| নামমাত্র আকার | এল | এফ১ | d1 | d2 | এফ | a1 | d3 | d20 | d19 | ই | r1 | r2 | |||
| 760 | 320 | ১৩৬ | 110 | 60 | 130 | 85 | 72 | 61 | 62 | 40 | 75 | 55 | |||
| 910 | 330 | 146 | 120 | 70 | 140 | 90 | 82 | 71 | 72 | 50 | 80 | 60 | |||
| 1220 | 340 | 156 | 130 | 80 | 150 | 100 | 94 | 81 | 82 | 60 | 85 | 65 | |||
| নামমাত্র আকার | r1 | r4 | r5 | d5 | d6 | d7 | d8 | d9 | dl8 | d10 | d11 | d12 | d13 | L1 | L2 |
| 760 | 125 | 92 | 57 | 66 | 40 | 106 | 150 | 186 | 190 | 64 | 39 | Tr38×7 | 30 | 278 | 197 |
| 910 | 130 | 97 | 62 | 70 | 44 | 110 | 154 | 190 | 194 | 68 | 43 | Tr42×7 | 34 | 288 | 207 |
| 1220 | 135 | 102 | 67 | 76 | 50 | 116 | 160 | 196 | 300 | 74 | 49 | Tr48×8 | 39 | 303 | 222 |
| নামমাত্র আকার | d14 | d15 | d16 | d17 | Y | h2 | b1 | বি৩ | H1 | h3 | h4 | রেফারেন্স ওজন |
|||
| 760 | 60 | এম৫৮এক্স২ | 76 | 105 | 60 | 110 | 84 | 64 | 188 | 100 | 115 | 314 | |||
| 910 | 64 | M62X2 | 80 | 109 | 65 | 120 | 85 | 58 | 188 | 100 | 115 | 383 | |||
| 1220 | 72 | M70X2 | 86 | 115 | 72 | 135 | 94 | 50 | 208 | 120 | 135 | 535 |
JIS F2320 টাইপ B এর অঙ্কন অনুভূমিক খোলার মালবাহী তেল ট্যাঙ্ক হ্যাচ কভার নৌ সরঞ্জাম
