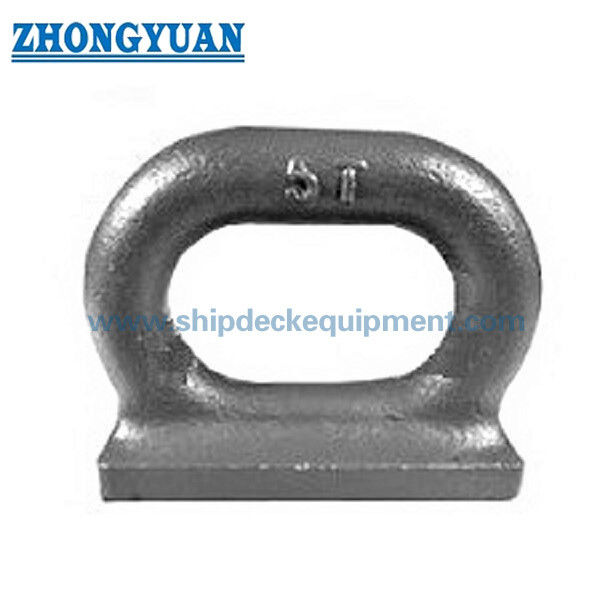

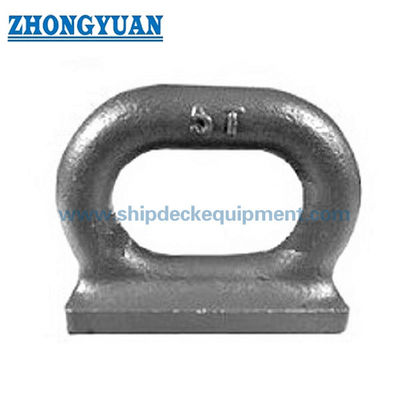

জাহাজের ডেক মোরিং এবং রিগিং সংযোগের জন্য মেরিন ফোরজড ওয়েল্ডড ওভাল চোখের প্লেট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | JIS F3410-1999 | নামমাত্র মাপ: | 3-15 মিমি |
|---|---|---|---|
| টাইপ: | F টাইপ করুন | অনুমোদিত লোড: | 29.7 থেকে 147KN |
| উপাদান: | হালকা ইস্পাত, স্টেইনলেস স্টীল C-Mn ইস্পাত Forging | সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | স্টিলের ঢালাই ওভাল আইপ্লেট,JIS F 3410 ওয়েল্ডড ওভাল আইপ্লেট |
||
পণ্যের বর্ণনা
জাহাজের ডেক মুরিং এবং রিগিং সংযোগের জন্য মেরিন ফোর্জড ওয়েল্ডেড ওভাল আই প্লেট
পণ্যের সংক্ষিপ্ত বিবরণ
মেরিন ফোর্জড ওয়েল্ডেড ওভাল আই প্লেট হল একটি ওয়েল্ডেড জাহাজের ডেক অ্যাটাচমেন্ট ফিটিং যা দড়ি টার্মিনাল, শেকল, পুলি এবং অন্যান্য সামুদ্রিক সংযোগ উপাদানগুলি ঠিক করার জন্য ব্যবহৃত হয়। এটি JIS F3410-1999 টাইপ F অনুযায়ী ডিজাইন করা হয়েছে এবং শক্তিশালী জাহাজের কাঠামোর উপর ইনস্টল করার জন্য তৈরি করা হয়েছে যেখানে একটি কম্প্যাক্ট ওয়েল্ডেড সংযোগ পয়েন্ট প্রয়োজন।
টাইপ F ডিজাইনটি একটি দীর্ঘায়িত খোলা এবং একটি ওয়েল্ডেড বেস বিন্যাস সহ একটি ফোর্জড ওভাল আই বডি ব্যবহার করে। এই কাঠামোটি একটি সাধারণ প্লেট-কাট প্যাড আই থেকে ভিন্ন। ফোর্জড আকৃতি, মসৃণ ব্যাসার্ধ রূপান্তর এবং ওভাল খোলা শেকল এবং দড়ি টার্মিনালের জন্য ব্যবহারিক ক্লিয়ারেন্স সরবরাহ করতে সহায়তা করে যখন চোখের এলাকার চারপাশে স্থিতিশীল লোড স্থানান্তর সমর্থন করে।
এই পণ্যটি শিপইয়ার্ড, জাহাজ মালিক, সামুদ্রিক সরঞ্জাম পরিবেশক এবং ইঞ্জিনিয়ারিং ক্রেতাদের জন্য উপযুক্ত যারা ডেক সংযোগ, মুরিং অ্যাটাচমেন্ট এবং মেরিন রিগিং অ্যাপ্লিকেশনের জন্য একটি স্ট্যান্ডার্ড-ভিত্তিক ওয়েল্ডেড আই প্লেট প্রয়োজন। চূড়ান্ত উপাদান গ্রেড, ওয়েল্ডিং স্কোপ, পরিদর্শন স্কোপ এবং শংসাপত্রের প্রয়োজনীয়তা প্রকল্প স্পেসিফিকেশন অনুযায়ী নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
• পণ্যের মান: JIS F3410-1999 → সামুদ্রিক ডেক সংযোগ ফিটিংয়ের জন্য জাহাজের ওভাল আইপ্লেট স্ট্যান্ডার্ড।
• পণ্যের প্রকার: টাইপ F ফোর্জড ওয়েল্ডেড ওভাল আই প্লেট → জাহাজের অ্যাটাচমেন্ট অ্যাপ্লিকেশনের জন্য ওয়েল্ডেড বেস সহ ওভাল আই কাঠামো।
• নামমাত্র আকারের পরিসীমা: 3-15 → প্রদত্ত টেবিলে স্ট্যান্ডার্ড টাইপ F আকারের পরিসীমা।
• অনুমোদিত লোড: 29.4-147 kN → সঠিক আই প্লেট আকার নির্বাচন করার জন্য ব্যবহৃত হয়; এটি দড়ি MBL, পরীক্ষার লোড বা উত্তোলন SWL এর সাথে মিশ্রিত করা উচিত নয়।
• প্রধান ব্যবহার: দড়ি টার্মিনাল, শেকল এবং পুলি → জাহাজের কাঠামোর উপর একটি নির্দিষ্ট ওয়েল্ডেড সংযোগ পয়েন্ট হিসাবে ব্যবহৃত হয়।
• উপাদানের বিকল্প: মাইল্ড স্টিল / স্টেইনলেস স্টিল / সি-এমএন স্টিল ফোর্জিং → প্রকল্পের স্পেসিফিকেশন এবং ক্ষয়কারী পরিবেশ অনুযায়ী চূড়ান্ত উপাদানের গ্রেড নিশ্চিত করা উচিত।
• পৃষ্ঠের অবস্থা: দৃশ্যমান ফাটল এবং ফ্লেকিং থেকে মুক্ত → ফোর্জড উপাদানের পরিদর্শন এবং ডেকে নির্ভরযোগ্য পরিষেবার জন্য গুরুত্বপূর্ণ।
• পৃষ্ঠের চিকিত্সা: Sa2.5 + এক স্তর ইপোক্সি শপ প্রাইমার পর্যন্ত স্যান্ডব্লাস্টিং → চূড়ান্ত শিপইয়ার্ড পেইন্টিংয়ের আগে সামুদ্রিক আবরণ সিস্টেমের জন্য প্রস্তুত।
• ইনস্টলেশন পদ্ধতি: ওয়েল্ডেড ইনস্টলেশন → উপযুক্ত ডেক বা সহায়ক ইস্পাত শক্তিশালীকরণ এবং যোগ্য ওয়েল্ডিং পদ্ধতির প্রয়োজন।
• শংসাপত্রের বিকল্প: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট → প্রকল্প এবং ক্লাস প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা হয়।
প্রধান প্রযুক্তিগত প্যারামিটার
দ্রষ্টব্য: মাত্রাগুলি প্রদত্ত JIS F3410 টাইপ F টেবিলের উপর ভিত্তি করে। চূড়ান্ত উৎপাদন মাত্রা, সহনশীলতা, উপাদানের গ্রেড এবং পরিদর্শন স্কোপ অনুমোদিত অঙ্কন এবং ক্রয় আদেশ অনুযায়ী নিশ্চিত করা উচিত।
|
নামমাত্র আকার |
অনুমোদিত লোড kN |
d |
L |
R |
L1 |
B |
T |
h |
r |
r1 |
r2 |
ওয়েল্ডিং লেগ f |
ওজন কেজি |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 29.4 | 28 | 85 | 25 | 130 | 60 | 15 | 13 | 18 | 12 | 25 | 7 | 2.44 |
| 5 | 49 | 34 | 100 | 28 | 150 | 70 | 15 | 20 | 20 | 15 | 25 | 9 | 3.88 |
| 7.5 | 73.5 | 42 | 115 | 30 | 180 | 100 | 20 | 25 | 25 | 20 | 25 | 11 | 7.5 |
| 10 | 98 | 50 | 135 | 32 | 210 | 120 | 20 | 28 | 30 | 25 | 25 | 13 | 11.7 |
| 15 | 147 | 60 | 160 | 34 | 250 | 140 | 27 | 36 | 36 | 30 | 27 | 10 | 20 |
নির্বাচন নির্দেশিকা
ধাপ 1: সংযোগের উদ্দেশ্য নিশ্চিত করুন = দড়ি টার্মিনাল / শেকল / পুলি ফিক্সিং → এটি নিশ্চিত করে যে টাইপ F ওভাল আই প্লেট অ্যাপ্লিকেশনের জন্য সঠিক অ্যাটাচমেন্ট ফিটিং কিনা।
ধাপ 2: অনুমোদিত লোড নিশ্চিত করুন = 29.4-147 kN → প্রয়োজনীয় সংযোগ লোড এবং প্রকল্পের সুরক্ষা প্রয়োজনীয়তা অনুসারে নামমাত্র আকার নির্বাচন করুন।
ধাপ 3: নামমাত্র আকার নিশ্চিত করুন = 3 / 5 / 7.5 / 10 / 15 → নির্বাচিত আকারটি স্ট্যান্ডার্ড মাত্রা, চোখের খোলা ক্লিয়ারেন্স এবং সংযোগ হার্ডওয়্যারের সাথে মিলান।
ধাপ 4: লোডের দিক নিশ্চিত করুন = উল্লম্ব / ঢালু / পার্শ্ব দিক → ওয়েল্ডেড কাঠামো এবং ডেক শক্তিশালীকরণ প্রকৃত বলের দিকের জন্য পরীক্ষা করা উচিত।
ধাপ 5: ইনস্টলেশন কাঠামো নিশ্চিত করুন = ওয়েল্ডেড ডেক বা শক্তিশালী ইস্পাত ভিত্তি → সহায়ক প্লেটের পুরুত্ব এবং শক্তিশালীকরণের বিন্যাস চূড়ান্ত লোড স্থানান্তরের উপর প্রভাব ফেলে।
ধাপ 6: উপাদান নিশ্চিত করুন = মাইল্ড স্টিল / স্টেইনলেস স্টিল / সি-এমএন স্টিল ফোর্জিং → ক্ষয়কারী পরিবেশ, মালিকের স্পেসিফিকেশন এবং ক্লাস প্রয়োজনীয়তা অনুসারে উপাদান নির্বাচন করুন।
ধাপ 7: আবরণ নিশ্চিত করুন = Sa2.5 + ইপোক্সি শপ প্রাইমার বা প্রকল্প আবরণ সিস্টেম → চূড়ান্ত শিপইয়ার্ড পেইন্টিংয়ের আগে চূড়ান্ত টপ কোটিং শিপইয়ার্ড বা সরবরাহকারী দ্বারা প্রয়োগ করা হবে কিনা তা নিশ্চিত করুন।
ধাপ 8: শংসাপত্র নিশ্চিত করুন = মেকার্স টেস্ট সার্টিফিকেট বা ক্লাস সার্টিফিকেট → উদ্ধৃতির আগে প্রয়োজনীয় সমাজ এবং পরিদর্শন স্কোপ নিশ্চিত করুন।
কাঠামো
ফোর্জড ওভাল আই বডি | দীর্ঘায়িত ওভাল খোলা | মসৃণ ব্যাসার্ধ রূপান্তর | ওয়েল্ডেড বেস এলাকা | ফিলেট ওয়েল্ড লেগ প্রয়োজনীয়তা | মেরিন ডেক অ্যাটাচমেন্ট পয়েন্ট | ইপোক্সি প্রাইমার সারফেস সুরক্ষা
ফোর্জড কাঠামো এবং ইঞ্জিনিয়ারিং সুবিধা
• ফোর্জড ওভাল বডি → একটি সাধারণ ফ্লেম-কাট প্লেট আকারের চেয়ে চোখের খোলার চারপাশে উন্নত কাঠামোগত ধারাবাহিকতা সরবরাহ করে।
• মসৃণ ব্যাসার্ধ রূপান্তর → সংযোগ এলাকার চারপাশে স্থানীয় স্ট্রেস ঘনত্ব কমাতে সাহায্য করে।
• ওভাল খোলা নকশা → শেকল, দড়ি টার্মিনাল এবং পুলি ফিক্সিং ব্যবস্থার জন্য ব্যবহারিক ক্লিয়ারেন্স সরবরাহ করে।
• ওয়েল্ডেড বেস বিন্যাস → শক্তিশালী ডেক বা জাহাজের ইস্পাত কাঠামোর সাথে সরাসরি একীকরণের অনুমতি দেয়।
• স্ট্যান্ডার্ড মাত্রিক পরিসীমা → নামমাত্র আকার 3-15 29.4 kN থেকে 147 kN পর্যন্ত একাধিক অনুমোদিত লোড স্তরকে কভার করে।
• মেরিন কোটিং প্রস্তুতি → Sa2.5 ব্লাস্টিং এবং ইপোক্সি শপ প্রাইমার আরও শিপইয়ার্ড কোটিং সিস্টেমকে সমর্থন করে।
• পরিদর্শন-বান্ধব পৃষ্ঠের প্রয়োজনীয়তা → ফোর্জড মেরিন ফিটিংগুলির জন্য ফিনিশড আইপ্লেট পৃষ্ঠ দৃশ্যমান ফাটল এবং ফ্লেকিং থেকে মুক্ত হওয়া উচিত।
কাস্টম অ্যাট্রিবিউটস
• স্ট্যান্ডার্ড: JIS F3410-1999 → জাহাজের ওভাল আই প্লেটের জন্য স্ট্যান্ডার্ড ভিত্তি।
• প্রকার: টাইপ F → ফোর্জড ওয়েল্ডেড ওভাল আই প্লেট কনফিগারেশন।
• নামমাত্র আকার: 3-15 → স্ট্যান্ডার্ড আকারের পরিসীমা এবং সংশ্লিষ্ট মাত্রিক টেবিল সংজ্ঞায়িত করে।
• অনুমোদিত লোড: 29.4-147 kN → মডেল নির্বাচন এবং ইঞ্জিনিয়ারিং নিশ্চিতকরণের জন্য ব্যবহৃত হয়।
• উপাদান: মাইল্ড স্টিল / স্টেইনলেস স্টিল / সি-এমএন স্টিল ফোর্জিং → প্রকল্পের স্পেসিফিকেশন অনুযায়ী উপাদান নির্বাচন করা যেতে পারে।
• পৃষ্ঠের অবস্থা: দৃশ্যমান ফাটল এবং ফ্লেকিং থেকে মুক্ত → ফোর্জড মেরিন ফিটিংগুলির জন্য গুরুত্বপূর্ণ পরিদর্শন পয়েন্ট।
• পৃষ্ঠের চিকিত্সা: Sa2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার → চূড়ান্ত পেইন্টিংয়ের আগে স্ট্যান্ডার্ড অ্যান্টি-করোশন প্রস্তুতি।
• ইনস্টলেশন: ওয়েল্ডেড → জাহাজে যোগ্য ওয়েল্ডিং এবং উপযুক্ত ইস্পাত ভিত্তি প্রয়োজন।
• প্রধান সংযোগ অংশ: দড়ি টার্মিনাল / শেকল / পুলি → সাধারণ ডেক সংযোগ অ্যাপ্লিকেশন।
• শংসাপত্র: মেকার্স টেস্ট সার্টিফিকেট / ক্লাস সার্টিফিকেট → অর্ডার এবং জাহাজের প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা হবে।
অনুসন্ধান নির্দেশিকা
• প্রয়োজনীয় নামমাত্র আকার বা প্রয়োজনীয় অনুমোদিত লোড।
• অ্যাপ্লিকেশন: দড়ি টার্মিনাল, শেকল, পুলি ফিক্সিং বা অন্যান্য সামুদ্রিক ডেক সংযোগ।
• ইনস্টলেশন অবস্থান: ডেক, বাল্কহেড, ফাউন্ডেশন প্লেট বা অন্যান্য শক্তিশালী ইস্পাত কাঠামো।
• লোডের দিক এবং প্রত্যাশিত কাজের অবস্থা, যদি উপলব্ধ থাকে।
• উপাদানের প্রয়োজনীয়তা: মাইল্ড স্টিল, স্টেইনলেস স্টিল বা সি-এমএন স্টিল ফোর্জিং।
• পৃষ্ঠের চিকিত্সার প্রয়োজনীয়তা এবং চূড়ান্ত আবরণ স্পেসিফিকেশন।
• প্রয়োজনীয় শংসাপত্র: মেকার্স টেস্ট সার্টিফিকেট বা নির্দিষ্ট ক্লাস সার্টিফিকেট।
• পরিমাণ এবং সরবরাহের সময়সূচী।
• গন্তব্য বন্দর বা শিপিং পদ্ধতি।
• অঙ্কন, স্কেচ বা রেফারেন্স ছবি যদি উপলব্ধ থাকে।
কিভাবে এটি কাজ করে
শক্তিশালী জাহাজের কাঠামো প্রস্তুত → ডেকে বা ফাউন্ডেশনে আই প্লেট ওয়েল্ডেড → শেকল / দড়ি টার্মিনাল / পুলি সংযুক্ত → ফোর্জড আই বডির মাধ্যমে লোড স্থানান্তরিত → ওয়েল্ডেড বেস জাহাজের কাঠামোতে লোড স্থানান্তর করে
অ্যাপ্লিকেশন
জাহাজের ডেক অ্যাটাচমেন্ট | মুরিং সংযোগ পয়েন্ট | দড়ি টার্মিনাল ফিক্সিং | শেকল সংযোগ | পুলি ফিক্সিং | টাগবোট ডেক কাঠামো | ওয়ার্কবোট এবং বার্জ মুরিং এলাকা | মেরিন রিগিং সংযোগ
শংসাপত্র এবং সুবিধা
শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট। ফোর্জড ওয়েল্ডেড ওভাল আই প্লেট অর্ডার প্রয়োজনীয়তা অনুযায়ী প্রকল্প-নির্দিষ্ট পরিদর্শন নথি, উপাদানের রেকর্ড এবং ক্লাস-সম্পর্কিত ডকুমেন্টেশন সহ সরবরাহ করা যেতে পারে।
অঙ্কন এবং ছবি
সাধারণ বিন্যাস অঙ্কন এবং পণ্যের ছবি প্রযুক্তিগত রেফারেন্সের জন্য এখানে স্থাপন করা যেতে পারে।
অর্ডার
• স্ট্যান্ডার্ড এবং প্রকার নিশ্চিত করুন: JIS F3410-1999 টাইপ F।
• নামমাত্র আকার নিশ্চিত করুন: 3, 5, 7.5, 10 বা 15।
• অনুমোদিত লোডের প্রয়োজনীয়তা নিশ্চিত করুন: নির্বাচিত আকার অনুযায়ী 29.4-147 kN।
• উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন এবং স্টেইনলেস স্টিল প্রয়োজন কিনা।
• পৃষ্ঠের চিকিত্সা এবং চূড়ান্ত আবরণ স্কোপ নিশ্চিত করুন।
• উৎপাদনের আগে শংসাপত্রের প্রয়োজনীয়তা নিশ্চিত করুন।
• পরিমাণ, প্যাকিং পদ্ধতি এবং সরবরাহের গন্তব্য নিশ্চিত করুন।
• ক্লাস অনুমোদন বা ওয়েল্ডিং যাচাইকরণের প্রয়োজন হলে ইনস্টলেশন অঙ্কন বা ডেক কাঠামোর অঙ্কন সরবরাহ করুন।
অনুরোধে সহায়ক নথি উপলব্ধ
প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নিম্নলিখিত সহায়ক নথি সরবরাহ করা যেতে পারে। প্রকল্প-নির্দিষ্ট শংসাপত্র, হিট নম্বর রেকর্ড এবং ওয়েল্ডিং নথি সাধারণত অনুসন্ধান বা অর্ডার নিশ্চিতকরণের পরে সরবরাহ করা হয়।
• পণ্যের ডেটাশিট এবং সরলীকৃত GA অঙ্কন → গ্রাহকের ডাউনলোড বা অনুসন্ধানের ফলো-আপের জন্য উপযুক্ত।
• উপাদানের শংসাপত্রের নমুনা এবং হিট নম্বর ট্রেসেবিলিটি রেকর্ড → অনুসন্ধান বা প্রকল্প নিশ্চিতকরণের পরে প্রস্তাবিত।
• শ্রেণীবিভাগ শংসাপত্রের নমুনা বা পূর্ববর্তী প্রকল্পের রেফারেন্স → উপযুক্ত হলে মাস্কড নমুনা হিসাবে সরবরাহ করা যেতে পারে।
• ইনস্টলেশন অঙ্কন বা শক্তিশালীকরণের সুপারিশ → প্রযুক্তিগত নিশ্চিতকরণের সময় বিস্তারিত সংস্করণ সরবরাহ করা উচিত।
• আবরণ এবং পৃষ্ঠের চিকিত্সার স্পেসিফিকেশন → জাহাজের আবরণ সিস্টেম অনুযায়ী সরবরাহ করা যেতে পারে।
• ওয়েল্ডিং পদ্ধতি / WPS তথ্য → শুধুমাত্র প্রকল্পের স্কোপে অন্তর্ভুক্ত থাকলে বা ক্লাস / শিপইয়ার্ড দ্বারা প্রয়োজন হলে সরবরাহ করা হয়।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: এই পণ্যটি কি লিফটিং প্যাড আইয়ের মতো?
না। এই টাইপ F পণ্যটি প্রধানত মেরিন ফাস্টেনিং এবং সংযোগ অ্যাপ্লিকেশন যেমন দড়ি টার্মিনাল, শেকল এবং পুলিগুলির জন্য একটি জাহাজের ওভাল আই প্লেট হিসাবে বর্ণিত। যদি এটি উত্তোলনের জন্য ব্যবহার করা হয়, তবে লোডের দিক, সুরক্ষা ফ্যাক্টর, ওয়েল্ডিং ডিজাইন এবং ক্লাস অনুমোদন পৃথকভাবে যাচাই করা উচিত।
প্রশ্ন 2: আমি কীভাবে সঠিক নামমাত্র আকার নির্বাচন করব?
নির্বাচন প্রয়োজনীয় অনুমোদিত লোড এবং সংযোগ হার্ডওয়্যারের আকার থেকে শুরু করা উচিত। স্ট্যান্ডার্ড টেবিলে 29.4 kN থেকে 147 kN পর্যন্ত অনুমোদিত লোড সহ নামমাত্র আকার 3, 5, 7.5, 10 এবং 15 দেওয়া আছে। ইনস্টলেশন কাঠামো এবং লোডের দিকও পরীক্ষা করা উচিত।
প্রশ্ন 3: ফোর্জড কাঠামো কেন গুরুত্বপূর্ণ?
একটি ফোর্জড আই বডি একটি সাধারণ ফ্ল্যাট প্লেট আকারের তুলনায় ওভাল আই খোলার চারপাশে উন্নত কাঠামোগত ধারাবাহিকতা সরবরাহ করে। এটি সামুদ্রিক সংযোগ পয়েন্টগুলির জন্য উপযোগী যেখানে উপাদানটি শেকল বা দড়ি টার্মিনালের মাধ্যমে কেন্দ্রীভূত লোড স্থানান্তর অনুভব করতে পারে।
প্রশ্ন 4: স্টেইনলেস স্টিল উপাদান সরবরাহ করা যেতে পারে?
হ্যাঁ, উচ্চতর ক্ষয় প্রতিরোধ ক্ষমতা প্রয়োজন হলে স্টেইনলেস স্টিল উপাদান বিবেচনা করা যেতে পারে। উদ্ধৃতির আগে সঠিক গ্রেড, যান্ত্রিক বৈশিষ্ট্য এবং শংসাপত্রের স্কোপ নিশ্চিত করা উচিত।
প্রশ্ন 5: দ্রুত উদ্ধৃতির জন্য কী তথ্য প্রয়োজন?
অনুগ্রহ করে নামমাত্র আকার বা অনুমোদিত লোড, পরিমাণ, উপাদান, আবরণ প্রয়োজনীয়তা, শংসাপত্রের প্রয়োজনীয়তা, ইনস্টলেশন অবস্থান এবং গন্তব্য বন্দর সরবরাহ করুন। একটি অঙ্কন বা অ্যাপ্লিকেশন ছবি সঠিক কনফিগারেশন নিশ্চিত করতে সাহায্য করবে।
প্রশ্ন 6: কোন নথিগুলি সাধারণত পাবলিক ডাউনলোড এবং কোনটি অনুসন্ধানের উপর ভিত্তি করে?
ডেটাশিট এবং সরলীকৃত GA অঙ্কন সাধারণত ওয়েবসাইটের ডাউনলোডের জন্য প্রস্তুত করা যেতে পারে। উপাদানের শংসাপত্র, হিট নম্বর রেকর্ড, WPS তথ্য এবং ক্লাস শংসাপত্রের নমুনাগুলি সাধারণত অনুসন্ধান বা প্রকল্প নিশ্চিতকরণের পরে সরবরাহ করা হয় কারণ সেগুলিতে প্রকল্প-নির্দিষ্ট বা ফ্যাক্টরি-সংবেদনশীল তথ্য থাকতে পারে।
গুরুত্বপূর্ণ ইঞ্জিনিয়ারিং নোট
• এই পণ্যটি একটি ওয়েল্ডেড মেরিন অ্যাটাচমেন্ট ফিটিং। সহায়ক ডেক বা ইস্পাত কাঠামো প্রয়োগ করা লোড স্থানান্তর করার জন্য যথেষ্ট শক্তিশালী হওয়া উচিত।
• অনুমোদিত লোডকে দড়ি MBL, পরীক্ষার লোড বা লিফটিং SWL হিসাবে বিবেচনা করা উচিত নয় যদি না ইঞ্জিনিয়ারিং গণনা এবং ক্লাস অনুমোদন দ্বারা পৃথকভাবে যাচাই করা হয়।
• লোডের দিক গুরুত্বপূর্ণ। পার্শ্ব লোডিং, ঢালু লোডিং এবং পুনরাবৃত্তিমূলক গতিশীল লোডিং প্রকৃত ইনস্টলেশন ব্যবস্থার সাথে সামঞ্জস্য রেখে পরীক্ষা করা উচিত।
• ওয়েল্ডিং লেগ আকার, মাত্রিক সহনশীলতা এবং পরিদর্শন প্রয়োজনীয়তা JIS F3410, অনুমোদিত অঙ্কন, শিপইয়ার্ড ওয়েল্ডিং পদ্ধতি এবং ক্লাস প্রয়োজনীয়তা অনুসরণ করা উচিত।
• ইনস্টলেশন অবস্থান, প্লেটের পুরুত্ব এবং লোড পাথের উপর নির্ভর করে ডেক শক্তিশালীকরণ প্রয়োজন হতে পারে।
• Sa2.5 ব্লাস্টিং এবং ইপোক্সি শপ প্রাইমার প্রস্তুতিমূলক চিকিত্সা। চূড়ান্ত আবরণ সিস্টেম জাহাজের পেইন্টিং স্পেসিফিকেশনের সাথে মিলতে হবে।
