জাহাজের সংযোগের জন্য ঝালাই মেরিন ওভাল চোখের পাতা JIS F 3410-1999 টাইপ D
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | JIS F3410-1999 | নামমাত্র মাপ: | 0.৪-৫০ মিমি |
|---|---|---|---|
| টাইপ: | D টাইপ | অনুমোদিত লোড: | 4 থেকে 500KN |
| উপাদান: | হালকা ইস্পাত, স্টেইনলেস স্টীল C-Mn ইস্পাত Forging | সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | ওভাল JIS F 3410 মেটাল আই প্লেট,JIS F 3410 মেটাল আই প্লেট,JIS F3410-1999 ডেক আই প্লেট |
||
পণ্যের বর্ণনা

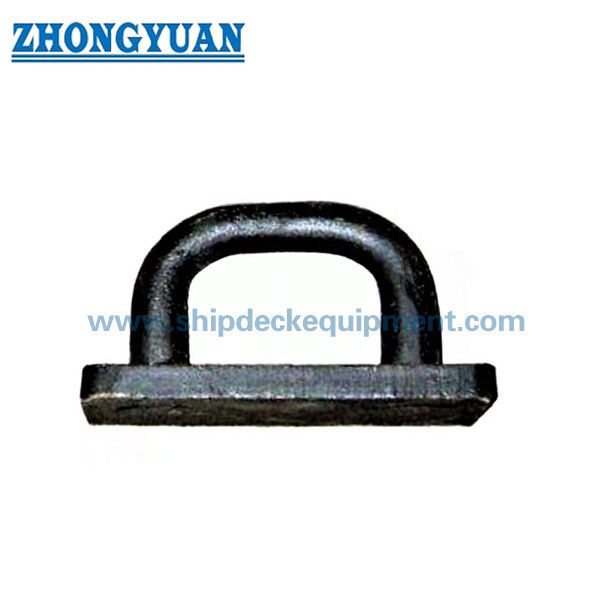

জাহাজ সংযোগের জন্য ঝালাই করা মেরিন ডিম্বাকৃতির আইপ্লেট | JIS F 3410-1999 টাইপ D
পণ্যের সংক্ষিপ্ত বিবরণ
JIS F 3410 টাইপ D ফোর্জড স্টিলের ডিম্বাকৃতির আইপ্লেট হল একটি ঝালাই করা জাহাজ সংযোগ ফিটিং যা জাহাজের কাঠামোর সাথে দড়ির প্রান্ত, শেকল, পুলি ব্লক এবং অন্যান্য সংযুক্তি উপাদান ঠিক করার জন্য ব্যবহৃত হয়। এটি সাধারণত ডেক বা নির্দিষ্ট জাহাজের কাঠামোর উপর স্থাপন করা হয়, যেখানে ডিম্বাকৃতির চোখের খোলা, ফোর্জড ট্রানজিশন এলাকা এবং ঝালাই করা বেস লোডের দিক, সহায়ক কাঠামো, ঝালাইয়ের বিবরণ এবং পরিদর্শন প্রয়োজনীয়তার সাথে মিলতে হবে।
ওয়েবসাইট নির্বাচনের জন্য, সরবরাহকৃত টাইপ D টেবিলটি 0.5 থেকে 15 পর্যন্ত নামমাত্র সংখ্যা এবং 4.9 kN থেকে 147 kN পর্যন্ত অনুমোদিত লোড কভার করে। 4 থেকে 500 kN এর মতো বিস্তৃত ক্যাটালগ পরিসীমা প্রকাশ বা উদ্ধৃতির আগে অফিসিয়াল স্ট্যান্ডার্ড টেবিল, প্রকল্পের অঙ্কন এবং শংসাপত্রের সুযোগের সাথে নিশ্চিত করা উচিত। এই পৃষ্ঠাটি "অনুমোদিত লোড" কে প্রধান লোড শব্দ হিসাবে ব্যবহার করে এবং এটিকে SWL, MBL বা পরীক্ষার লোডে রূপান্তর করে না।
দ্রুত স্পেসিফিকেশন
- পণ্যের প্রকার: ফোর্জড স্টিলের ডিম্বাকৃতির আইপ্লেট → ঝালাই করা জাহাজের ডেক সংযুক্তি বিন্দু দড়ির প্রান্ত, শেকল এবং পুলি সংযোগের জন্য।
- মান এবং প্রকার: JIS F 3410-1999 টাইপ D → যখন জাহাজের অঙ্কন বা মালিকের স্পেসিফিকেশন টাইপ D ডিম্বাকৃতির আইপ্লেট বিন্যাসকে নির্দেশ করে তখন ব্যবহৃত হয়।
- সরবরাহকৃত আকারের পরিসীমা: নামমাত্র নং 0.5 থেকে 15 → প্রদত্ত টাইপ D প্যারামিটার টেবিলের উপর ভিত্তি করে ওয়েবপেজ নির্বাচনের জন্য উপযুক্ত।
- সরবরাহকৃত টেবিলে অনুমোদিত লোড: 4.9 থেকে 147 kN → শুধুমাত্র অনুমোদিত লোড হিসাবে ব্যবহার করা উচিত, SWL, MBL বা ব্রেকিং লোডের সাথে মিশ্রিত করা উচিত নয়।
- প্রধান মাত্রা সরবরাহ করা হয়েছে: d, L, H, R, T, A, B, h এবং ঝালাইয়ের লেগ f1/f2/f3 → অঙ্কন মিল, ইনস্টলেশন স্থান এবং ঝালাই পর্যালোচনার জন্য মূল ডেটা।
- উৎপাদন ফোকাস: ফোর্জড / মেশিনেড ট্রানজিশন, মসৃণ বিভাগ পরিবর্তন এবং দৃশ্যমান ফাটল / ফ্লেকিং নিয়ন্ত্রণ → স্ট্রেস কনসেন্ট্রেশন এবং পরিদর্শন স্বীকৃতির জন্য গুরুত্বপূর্ণ।
- পৃষ্ঠের চিকিৎসা: Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার → চূড়ান্ত আবরণ জাহাজের পেইন্ট স্পেসিফিকেশন বা গ্রাহকের প্রয়োজনীয়তা অনুসরণ করবে।
- শংসাপত্রের সুযোগ: প্রস্তুতকারকের শংসাপত্র, উপাদানের শংসাপত্র, তৃতীয় পক্ষের পরিদর্শন বা ক্লাস অনুমোদন অর্ডার এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে ব্যবস্থা করা যেতে পারে।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র নং। |
অনুমোদিত লোড KN |
d | L | H | R | T | A | B | h | ঝালাইয়ের লেগ আকার f1 |
ঝালাইয়ের লেগ আকার f2 |
ঝালাইয়ের লেগ আকার f3 |
ওজন কেজি |
| 0.5 | 4.9 | 19 | 65 | 45 | 15 | 12 | 130 | 50 | 5 | 7 | 5 | 4 | 1.1 |
| 1 | 9.8 | 22 | 75 | 50 | 17 | 14 | 150 | 62 | 5 | 9 | 5 | 5 | 1.7 |
| 2 | 19.6 | 28 | 100 | 60 | 22 | 16 | 200 | 80 | 2 | 8 | 11 | 5 | 3.36 |
| 3 | 29.4 | 36 | 115 | 70 | 28 | 19 | 230 | 100 | 2 | 10 | 13 | 7 | 6.06 |
| 5 | 49 | 42 | 145 | 90 | 32 | 24 | 280 | 120 | 2 | 13 | 16 | 8 | 10.8 |
| 7.5 | 73.5 | 50 | 150 | 100 | 40 | 30 | 300 | 140 | 3 | 16 | 20 | 10 | 16.9 |
| 10 | 98 | 60 | 180 | 120 | 45 | 35 | 360 | 170 | 3 | 18 | 22 | 12 | 28.9 |
| 15 | 147 | 70 | 200 | 130 | 55 | 40 | 400 | 200 | 3 | 20 | 24 | 14 | 43.3 |
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
- ধাপ 1: জাহাজের অঙ্কন, অনুমোদিত লোডের প্রয়োজনীয়তা এবং উদ্দিষ্ট সংযোগ বিন্যাস অনুসারে JIS F 3410 টাইপ D এবং নামমাত্র সংখ্যা নিশ্চিত করুন।
- ধাপ 2: লোডের দিক, লোডের কোণ, শেকল বা পুলি বিন্যাস নিশ্চিত করুন এবং ফিটিংটি নোঙর সমর্থন, ডেক সংযোগ, কার্গো হ্যান্ডলিং সমর্থন বা উত্তোলন-সম্পর্কিত কাজের জন্য ব্যবহৃত হচ্ছে কিনা তা নিশ্চিত করুন।
- ধাপ 3: উৎপাদনের আগে ইনস্টলেশন কাঠামো, ডেক / হালের শক্তিশালীকরণ, ঝালাইয়ের লেগ আকার f1 / f2 / f3, ঝালাই পদ্ধতি এবং উপলব্ধ ইনস্টলেশন স্থান নিশ্চিত করুন।
- ধাপ 4: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: ফোর্জড মাইল্ড স্টিল, C-Mn স্টিল, স্টেইনলেস স্টিল বা প্রকল্পের নির্দিষ্ট সমতুল্য উপাদান যা উপযুক্ত ঝালাইযোগ্যতা সহ।
- ধাপ 5: পৃষ্ঠের চিকিৎসা নিশ্চিত করুন: Sa 2.5 ব্লাস্টিং, ইপোক্সি শপ প্রাইমার, চূড়ান্ত পেইন্ট সিস্টেম, গ্যালভানাইজিং বা স্টেইনলেস স্টিলের ফিনিশিং যখন নির্দিষ্ট করা হয়।
- ধাপ 6: উদ্ধৃতির আগে শংসাপত্রের সুযোগ নিশ্চিত করুন: প্রস্তুতকারকের শংসাপত্র, উপাদানের শংসাপত্র, তৃতীয় পক্ষের পরিদর্শন, ক্লাস শংসাপত্র, ডিজাইন অনুমোদন বা সাক্ষী পরীক্ষার প্রয়োজনীয়তা।
- ধাপ 7: পরিমাণ, ইনস্টলেশন অঙ্কন, লোডিং কেস, জাহাজের প্রকার, শ্রেণীবিভাগ সমাজের প্রয়োজনীয়তা, সরবরাহের গন্তব্য এবং প্রয়োজনীয় সরবরাহের সময় সরবরাহ করুন।
কাঠামো
ফোর্জড ডিম্বাকৃতির চোখের বডি | ডিম্বাকৃতির শেকল / সংযোগ খোলা | মসৃণ ট্রানজিশন ব্যাসার্ধ | ঝালাই করা বেস এলাকা | মাউন্টিং মাত্রা A / B / h | ঝালাইয়ের লেগ f1 / f2 / f3 | শপ প্রাইমার বা নির্দিষ্ট পৃষ্ঠের চিকিৎসা
ফোর্জিং, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা
- ফোর্জড স্টিলের নির্মাণ জাহাজ আইপ্লেট অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে বিভাগীয় ট্রানজিশন, লোড পাথ এবং ওয়েল্ড ইন্টারফেসের গুণমান আলংকারিক চেহারার চেয়ে বেশি গুরুত্বপূর্ণ।
- ডিম্বাকৃতির চোখের খোলা শেকল, দড়ির প্রান্ত বা পুলি ব্লকের জন্য একটি সংজ্ঞায়িত সংযোগ বিন্দু সরবরাহ করে, যখন চূড়ান্ত নির্বাচন এখনও জাহাজের অঙ্কন এবং অনুমোদিত লোডিং কেস অনুসরণ করবে।
- মসৃণ ব্যাসার্ধ এবং বিভাগীয় পরিবর্তন নিয়ন্ত্রণ চোখ এবং বেস ট্রানজিশন এলাকার চারপাশে স্থানীয় স্ট্রেস কনসেন্ট্রেশন কমাতে সাহায্য করে।
- সমাপ্ত পৃষ্ঠ দৃশ্যমান ফাটল এবং ফ্লেকিং থেকে মুক্ত হওয়া উচিত; প্রকল্পের প্রয়োজন অনুযায়ী ম্যাগনেটিক পার্টিকেল টেস্টিং, ডাই পেনিট্রেন্ট টেস্টিং বা তৃতীয় পক্ষের পরিদর্শন ব্যবস্থা করা যেতে পারে।
- ঝালাইয়ের লেগের মাত্রা f1 / f2 / f3 টাইপ D টেবিলে অন্তর্ভুক্ত করা হয়েছে, তবে প্রকৃত ঝালাই পদ্ধতি, ঝালাইয়ের দৈর্ঘ্য, ডেক শক্তিশালীকরণ এবং ঝালাইয়ের পরের পরিদর্শন অবশ্যই শিপইয়ার্ড বা ক্লাস-অনুমোদিত অঙ্কন অনুসরণ করবে।
- উত্তোলন-সম্পর্কিত বা কার্গো-হ্যান্ডলিং ব্যবহারের জন্য, অনুমোদিত লোড, লোডের দিক, সহায়ক কাঠামো, শেকল সামঞ্জস্যতা এবং ক্লাস অনুমোদন একটি সম্পূর্ণ সিস্টেম হিসাবে পরীক্ষা করা উচিত, কেবল আইপ্লেটের আকার দ্বারা নয়।
- FEA পর্যালোচনা, লোড পরীক্ষা এবং ডিজাইন অনুমোদন প্রকল্পের প্রয়োজনীয়তা অনুসারে আলোচনা করা যেতে পারে, বিশেষ করে অ-মানক ইনস্টলেশন, প্রতিস্থাপন কাজ বা উচ্চতর পরিদর্শন সুযোগের জন্য।
কাস্টম অ্যাট্রিবিউটস
- মান: JIS F 3410-1999 → জাহাজের ডিম্বাকৃতির আইপ্লেটের মাত্রা, উপাদানের ভিত্তি এবং প্রকারের নামকরণের জন্য রেফারেন্স মান।
- প্রকার: টাইপ D → ডিম্বাকৃতির আইপ্লেট কনফিগারেশন যার বেস মাত্রা এবং তিনটি ঝালাইয়ের লেগের মান সরবরাহকৃত টেবিলে দেখানো হয়েছে।
- নামমাত্র নং: 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 / 15 → অনুমোদিত লোড, সংযোগ উপাদান এবং জাহাজের অঙ্কন দ্বারা নির্বাচন করুন।
- অনুমোদিত লোড: এই ডেটশীটে 4.9 থেকে 147 kN → মূল অনুমোদিত লোড শব্দটি ব্যবহার করুন এবং এটিকে SWL বা ব্রেকিং লোডে রূপান্তর করবেন না।
- উপাদান: ফোর্জড মাইল্ড স্টিল, C-Mn স্টিল বা স্টেইনলেস স্টিল → চূড়ান্ত গ্রেড, তাপ চিকিত্সা এবং উপাদানের শংসাপত্র অর্ডারের আগে নিশ্চিত করা উচিত।
- পৃষ্ঠের চিকিৎসা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার → চূড়ান্ত আবরণ জাহাজের পেইন্ট স্পেসিফিকেশন বা গ্রাহকের প্রয়োজনীয়তা অনুসরণ করে।
- পরিদর্শন: ভিজ্যুয়াল চেক, ডাইমেনশনাল চেক এবং ঐচ্ছিক MT / PT / তৃতীয় পক্ষের পরিদর্শন → পরিদর্শন সুযোগ প্রকল্পের প্রয়োজনীয়তা এবং শংসাপত্রের স্তরের উপর নির্ভর করে।
- শংসাপত্রের প্রয়োজনীয়তা: অর্ডার সুযোগ অনুসারে উপলব্ধ → ক্লাস পরিদর্শন, টাইপ অনুমোদন বা ডিজাইন অনুমোদন উদ্ধৃতির আগে নিশ্চিত করা উচিত।
কিভাবে এটি কাজ করে
সংযোগ উপাদানটি ডিম্বাকৃতির চোখের সাথে সারিবদ্ধ → লোড ফোর্জড চোখের বডির মাধ্যমে স্থানান্তরিত হয় → মসৃণ ট্রানজিশন এলাকা স্ট্রেসকে ঝালাই করা বেসের দিকে বিতরণ করে → ঝালাই করা কাঠামো লোডকে শক্তিশালী জাহাজের কাঠামোতে স্থানান্তর করে → প্রকল্পের প্রয়োজনীয়তা অনুসারে পরিদর্শন এবং আবরণ সম্পন্ন হয়
অ্যাপ্লিকেশন
জাহাজের ডেক সংযোগ বিন্দু | দড়ির প্রান্ত ঠিক করা | শেকল সংযোগ | পুলি ব্লক সংযুক্তি | কার্গো হ্যান্ডলিং সমর্থন বিন্দু | নোঙর এবং রিগিং সহায়ক ব্যবস্থা | ডেক সরঞ্জাম প্রতিস্থাপন | নতুন নির্মাণ এবং মেরামত প্রকল্প
শংসাপত্র ও সুবিধা
প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদানের ট্রেসেবিলিটি, লোড পরীক্ষার প্রয়োজনীয়তা এবং ক্লাস সোসাইটির অনুমোদন পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।
শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: JIS F 3410 টাইপ D কি একটি সাধারণ লিফটিং প্যাড চোখের মতো?
উত্তর 1: না। এটিকে JIS F 3410 টাইপ D, অনুমোদিত লোড, লোডের দিক, ওয়েল্ড ডিটেইল এবং সাপোর্টিং স্ট্রাকচার অনুসারে নির্বাচিত একটি শিপ ডিম্বাকৃতির আইপ্লেট হিসাবে বিবেচনা করা উচিত। যদি এটি উত্তোলন-সম্পর্কিত কাজে ব্যবহৃত হয়, তবে সম্পূর্ণ লোডিং কেস, শেকল সামঞ্জস্যতা, ওয়েল্ডিং ডিজাইন এবং ক্লাস অনুমোদন আলাদাভাবে যাচাই করা উচিত।
প্রশ্ন 2: সঠিক টাইপ D আকার কিভাবে নির্বাচন করা উচিত?
উত্তর 2: অনুমোদিত লোড, নামমাত্র সংখ্যা, চোখের খোলা, শেকল বা পুলি বিন্যাস, ঝালাইয়ের লেগের আকার, ইনস্টলেশন কাঠামো এবং জাহাজের অঙ্কন দ্বারা নির্বাচন করুন। শুধুমাত্র শেকলের আকার বা শুধুমাত্র চোখের খোলার ব্যাস দ্বারা নির্বাচন করবেন না।
প্রশ্ন 3: উদ্ধৃতির আগে কি তথ্য প্রয়োজন?
উত্তর 3: স্ট্যান্ডার্ড, টাইপ D, নামমাত্র সংখ্যা, অনুমোদিত লোড, উপাদানের গ্রেড, পৃষ্ঠের চিকিৎসা, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, লোডের দিক, ইনস্টলেশন অঙ্কন, সরবরাহের গন্তব্য এবং প্রয়োজনীয় সরবরাহের সময় নিশ্চিত করুন।
