জাহাজের ডেক মাউন্টিং এবং কার্গো-হ্যান্ডলিং গাইড সংযোগের জন্য ডিম্বাকৃতির আইপ্লেট | JIS F 3410:1999 টাইপ A/B
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | JIS F3410-1999 | নামমাত্র মাপ: | 0.৪-৫০ মিমি |
|---|---|---|---|
| টাইপ: | A & B টাইপ করুন | অনুমোদিত লোড: | 4 থেকে 500KN |
| উপাদান: | হালকা ইস্পাত, স্টেইনলেস স্টীল C-Mn ইস্পাত Forging | সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, BKI, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | JIS F3410 500KN মেরিন আই প্লেট,500KN মেরিন আই প্লেট,শিপ স্টিল আই প্লেট 500KN |
||
পণ্যের বর্ণনা
জাহাজের ডেক মাউন্টিং এবং কার্গো-হ্যান্ডলিং গাই সংযোগের জন্য ডিম্বাকৃতির আইপ্লেট | JIS F 3410:1999 টাইপ A/B
পণ্যের সংক্ষিপ্ত বিবরণ

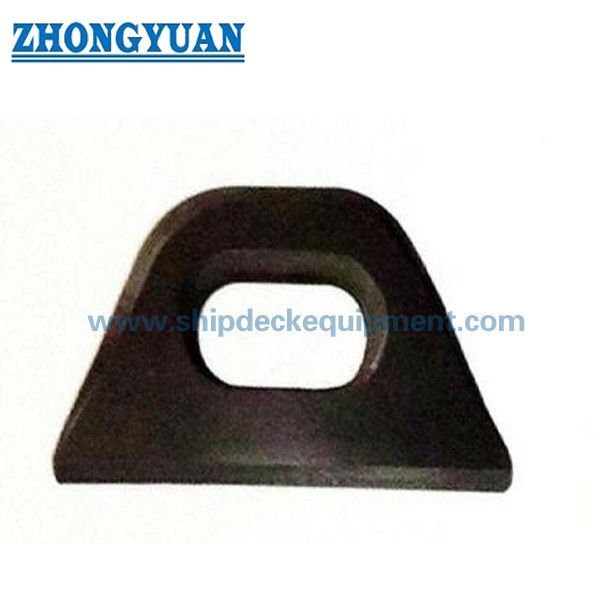

JIS F 3410 টাইপ A এবং টাইপ B জাহাজের ডিম্বাকৃতির আইপ্লেট হল একটি ঝালাই করা সামুদ্রিক সংযুক্তি ফিটিং যা জাহাজের কাঠামোতে দড়ির প্রান্ত, শেকল, পুলি এবং সংশ্লিষ্ট সংযোগ উপাদানগুলি ঠিক করার জন্য ব্যবহৃত হয়। এটি স্ট্যান্ডার্ড টাইপ, নামমাত্র আকার, অনুমোদিত লোড, ইনস্টলেশন অবস্থান, উপাদান রুট, ওয়েল্ড ডিটেইল এবং মূল জাহাজের কাঠামোর শক্তি দ্বারা নির্বাচিত হয়।
টাইপ A সাধারণত সাধারণ-উদ্দেশ্যের আইপ্লেট হিসাবে ব্যবহৃত হয়, যেমন ডেক-মাউন্টেড অ্যাটাচমেন্ট পজিশন। টাইপ B লিফটিং বুম গাই আইপ্লেট ব্যবস্থার জন্য উদ্দিষ্ট এবং প্রকল্পের অঙ্কন দ্বারা নিশ্চিত করা উচিত। এই পৃষ্ঠাটি পণ্যটিকে একটি সামুদ্রিক সংযুক্তি ফিটিং হিসাবে বিবেচনা করে, একটি স্বতন্ত্র লিফটিং পণ্য হিসাবে নয়; কার্গো-হ্যান্ডলিং, লিফটিং, বা ক্লাস-অনুমোদিত ব্যবহার লোড কেস, ওয়েল্ডিং ডিটেইল, মূল কাঠামো এবং শ্রেণীবিভাগ অনুমোদন দ্বারা পরীক্ষা করা আবশ্যক।
দ্রুত স্পেসিফিকেশন
- পণ্যের প্রকার: জাহাজের ডিম্বাকৃতির আইপ্লেট → দড়ির প্রান্ত, শেকল, পুলি এবং সামুদ্রিক সংযোগ উপাদানের জন্য ঝালাই করা সংযুক্তি বিন্দু।
- স্ট্যান্ডার্ড এবং প্রকার: JIS F 3410-1999 টাইপ A এবং টাইপ B → প্রকারের নামকরণ, মাত্রা, উপাদানের ভিত্তি এবং অর্ডারিং বিবরণের জন্য রেফারেন্স।
- নামমাত্র আকারের পরিসীমা: 0.4 থেকে 50 → অনুমোদিত লোডের উপর ভিত্তি করে স্ট্যান্ডার্ড নামকরণ, সরাসরি মিলিমিটার আকার নয়।
- অনুমোদিত লোডের পরিসীমা: 4 থেকে 500 kN → টেনসাইল লোডিংয়ের জন্য নির্বাচন রেফারেন্স; চূড়ান্ত ব্যবহার অবশ্যই জাহাজের কাঠামো এবং প্রকল্পের অনুমোদনের সাথে মিলতে হবে।
- উপাদানের রুট: ফোর্জড অ্যালয় স্টিল / C-Mn স্টিল বা স্টিল প্লেট কেটে তৈরি → উদ্ধৃতির আগে সঠিক গ্রেড, হিট ট্রিটমেন্ট এবং ওয়েল্ডেবিলিটি নিশ্চিত করা উচিত।
- উৎপাদন ফোকাস: মসৃণ সেকশন ট্রানজিশন, ডিম্বাকৃতির চোখের জ্যামিতি, ক্র্যাক / ফ্লেকিং নিয়ন্ত্রণ, মেশিনিং বা ফোর্জিং নির্ভুলতা, এবং ওয়েল্ড-জোন প্রস্তুতি।
- টাইপ A মাউন্টিং ওয়েল্ড রেফারেন্স: s min. 6 থেকে 35 মিমি এবং g min. 4 থেকে 22 মিমি → প্রাথমিক লেআউটের জন্য দরকারী, তবে চূড়ান্ত ওয়েল্ডিং ডিটেইল শিপইয়ার্ডের অঙ্কন অনুসরণ করবে।
- পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত কোটিং, গ্যালভানাইজিং, বা স্টেইনলেস স্টিল ফিনিশিং প্রকল্পের প্রয়োজনীয়তা অনুসরণ করবে।
প্রধান প্রযুক্তিগত প্যারামিটার
| নামমাত্র size |
অনুমোদিত load kN |
a | b | C | d | e | f | h | I | r1 | r2 | মাউন্টিং type A Welding s min. |
টাইপ A এর মাউন্টিং Welding g min. |
| 0.4 | 4 | 22 | 15 | 42 | 10 | 15 | 8 | 32,5 | 65 | 17,5 | 3 | 6 | 4 |
| 0.6 | 6,3 | 28 | 19 | 52 | 12 | 19 | 8 | 40,5 | 0 | 21,5 | 4 | 6 | 4 |
| 1 | 10 | 35 | 22 | 67 | 16 | 25 | 8 | 52 | 95 | 27 | 5 | 6 | 4 |
| 1.6 | 16 | 42 | 24 | 82 | 20 | 33 | 8 | 65 | 120 | 32 | 5 | 7 | 4 |
| 2 | 20 | 50 | 27 | 100 | 25 | 35 | 12 | 73,5 | 132 | 38,5 | 5 | 9 | 6 |
| 2,5 | 25 | 55 | 29 | 105 | 25 | 39 | 12 | 78,5 | 140 | 39,5 | 6 | 9 | 6 |
| 3 | 31,5 | 66 | 33 | 126 | 30 | 42 | 12 | 88,5 | 180 | 46,5 | 7 | 10 | 6 |
| 4 | 40 | 77 | 36 | 147 | 35 | 48 | 15 | 101 | 210 | 53 | 7 | 12 | 7 |
| 5 | 50 | 87 | 41 | 167 | 40 | 57 | 18 | 117,5 | 225 | 60,5 | 8 | 14 | 9 |
| 6 | 63 | 91 | 45 | 171 | 40 | 66 | 18 | 128,5 | 240 | 62,5 | 8 | 14 | 9 |
| 8 | 80 | 101 | 51 | 201 | 50 | 73 | 20 | 148,5 | 270 | 75,5 | 10 | 17 | 10 |
| 10 | 100 | 117 | 56 | 217 | 50 | 80 | 22 | 158 | 300 | 78 | 10 | 17 | 11 |
| 12 | 125 | 128 | 61 | 248 | 60 | 87 | 24 | 177,5 | 335 | 90,5 | 12 | 20 | 12 |
| 16 | 160 | 145 | 67 | 265 | 60 | 95 | 26 | 188,5 | 370 | 93,5 | 12 | 20 | 13 |
| 20 | 200 | 157 | 73 | 297 | 70 | 105 | 28 | 211,5 | 420 | 106,5 | 14 | 25 | 14 |
| 25 | 250 | 170 | 80 | 331 | 80 | 120 | 32 | 240 | 470 | 120 | 16 | 30 | 16 |
| 32 | 315 | 194 | 88 | 374 | 90 | 130 | 36 | 264 | 530 | 134 | 18 | 30 | 18 |
| 40 | 400 | 220 | 98 | 420 | 100 | 145 | 40 | 294 | 570 | 149 | 20 | 35 | 20 |
| 50 | 500 | 240 | 108 | 460 | 110 | 155 | 45 | 319 | 630 | 164 | 22 | 35 | 22 |
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
ধাপ ১: জাহাজের অঙ্কন, সংযুক্তি উদ্দেশ্য এবং ইনস্টলেশন অবস্থান অনুসারে JIS F 3410 টাইপ A বা টাইপ B নিশ্চিত করুন।
ধাপ ২: 0.4 থেকে 50 / 4 থেকে 500 kN পর্যন্ত নামমাত্র আকার এবং অনুমোদিত লোড নিশ্চিত করুন, এবং বলুন যে লোড কেসটি ডেক সংযুক্তি, দড়ির প্রান্ত ফিক্সিং, শেকল সংযোগ, পুলি সংযোগ, বা লিফটিং বুম গাই ব্যবস্থা কিনা।
ধাপ ৩: মূল কাঠামো, ওয়েল্ড ডিটেইল, রিইনফোর্সমেন্ট, লোডের দিক, এবং ক্লাস অনুমোদন, সাক্ষী পরিদর্শন, বা অতিরিক্ত গণনার প্রয়োজন আছে কিনা তা নিশ্চিত করুন।
ধাপ ৪: উপাদান এবং উৎপাদন রুট নিশ্চিত করুন: ফোর্জড অ্যালয় স্টিল, ফোর্জড C-Mn স্টিল, স্টিল প্লেট কেটে তৈরি / ফোর্জড ফিনিশ, স্টেইনলেস স্টিল, বা বিশেষ স্টিলের প্রয়োজনীয়তা।
ধাপ ৫: পৃষ্ঠের চিকিত্সা, চিহ্নিতকরণ পদ্ধতি, NDT / পরিদর্শন প্রয়োজনীয়তা, শংসাপত্রের পরিধি, পরিমাণ, সরবরাহের গন্তব্য, এবং প্রয়োজনীয় সরবরাহের সময় নিশ্চিত করুন।
ধাপ ৬: GA অঙ্কন, ইনস্টলেশন অঙ্কন, বিদ্যমান পণ্যের ছবি, বা প্রতিস্থাপন নমুনা সরবরাহ করুন যদি উপলব্ধ থাকে, বিশেষ করে টাইপ B বা প্রকল্প-নির্দিষ্ট মাত্রা অর্ডার করার সময়।
কাঠামো
ডিম্বাকৃতির চোখের খোলা | ফোর্জড বা স্টিল প্লেট কেটে তৈরি বডি | মসৃণ রেডিয়াসযুক্ত ট্রানজিশন | টাইপ A ঝালাই করা মাউন্টিং এলাকা | টাইপ B গাই-আইপ্লেট কনফিগারেশন | নিম্ন-চাপ চিহ্নিতকরণ এলাকা | ব্লাস্ট করা এবং শপ-প্রাইমড বা নির্দিষ্ট পৃষ্ঠের ফিনিশ
ফোর্জিং, স্টিল প্লেট কাটিং এবং ওয়েল্ডিংয়ের সুবিধা
- প্রকল্পের জন্য নিয়ন্ত্রিত সেকশন ট্রানজিশন এবং নিশ্চিত যান্ত্রিক বৈশিষ্ট্য সহ একটি কমপ্যাক্ট লোড-বহনকারী চোখের আকৃতি প্রয়োজন হলে ফোর্জড নির্মাণ উপযুক্ত।
- উপাদানের গ্রেড, পুরুত্ব, প্রান্তের প্রস্তুতি, মেশিনিং এবং চূড়ান্ত সেকশন আকৃতি প্রকল্পের অঙ্কন এবং পরিদর্শন প্রয়োজনীয়তা পূরণ করলে স্টিল প্লেট কাটিং ব্যবহার করা যেতে পারে।
- ডিম্বাকৃতির চোখের চারপাশে মসৃণ ট্রানজিশন হঠাৎ স্থানীয় যোগাযোগ হ্রাস করে এবং শেকল, দড়ির প্রান্ত, বা পুলি ফিটিংগুলির আরও ভাল বসার জন্য সহায়তা করে।
- সমাপ্ত পৃষ্ঠটি দৃশ্যমান ফাটল এবং ফ্লেকিং থেকে মুক্ত হওয়া উচিত; এটি বিশেষ করে চোখের খোলা, রেডিয়াসযুক্ত ট্রানজিশন এবং ঝালাই করা মাউন্টিং জোনের চারপাশে গুরুত্বপূর্ণ।
- ফোর্জড আইপ্লেটগুলির জন্য, উৎপাদন রুট এবং স্ট্যান্ডার্ড / প্রকল্পের প্রয়োজনীয়তা অনুসারে সমাপ্তির পরে নরমালাইজিংয়ের প্রয়োজন হতে পারে।
- টাইপ A ওয়েল্ড রেফারেন্স মাত্রা s এবং g প্রাথমিক ইনস্টলেশন চেকিংয়ের জন্য দরকারী, তবে শিপইয়ার্ড বা ডিজাইন অফিসকে ওয়েল্ড ডিটেইল এবং স্থানীয় রিইনফোর্সমেন্ট নিশ্চিত করতে হবে।
- অনুমোদিত লোডকে SWL, MBL, টেস্ট লোড, বা দড়ির ব্রেকিং লোডের সাথে মেশানো উচিত নয়। চূড়ান্ত অনুমোদিত লোড আইপ্লেট, ওয়েল্ড, মূল কাঠামো এবং পরিদর্শন পরিধির উপর নির্ভর করে।
- উপাদানের শংসাপত্র, প্রস্তুতকারকের শংসাপত্র, ক্লাস শংসাপত্র, NDT রেকর্ড, বা সাক্ষী পরিদর্শন নিশ্চিত অর্ডার পরিধি অনুসারে ব্যবস্থা করা যেতে পারে।
কাস্টম অ্যাট্রিবিউটস
- স্ট্যান্ডার্ড: JIS F 3410-1999 → যখন প্রকল্পের স্পেসিফিকেশন জাহাজের ডিম্বাকৃতির আইপ্লেটের মাত্রা এবং অর্ডারিং ডেজিগনেশন কল করে তখন ব্যবহার করুন।
- টাইপ: টাইপ A / টাইপ B → টাইপ A সাধারণ ব্যবহারের জন্য যেমন ডেক মাউন্টিং; টাইপ B লিফটিং বুম গাই আইপ্লেট ব্যবস্থার জন্য অঙ্কন নিশ্চিতকরণের সাপেক্ষে।
- নামমাত্র আকার: 0.4 / 0.6 / 1 / 1.6 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50 → অনুমোদিত লোড এবং ইনস্টলেশন অঙ্কন অনুসারে নির্বাচন করুন।
- অনুমোদিত লোড: 4 থেকে 500 kN → নির্বাচনের জন্য স্ট্যান্ডার্ড রেফারেন্স লোড; প্রকল্প-নির্দিষ্ট অনুমোদন বা মূল কাঠামো যাচাইকরণ প্রতিস্থাপন করবেন না।
- উপাদান: অ্যালয় স্টিল ফোর্জিং, C-Mn স্টিল ফোর্জিং, বা স্টিল প্লেট কেটে তৈরি → চূড়ান্ত গ্রেড, ওয়েল্ডেবিলিটি, হিট ট্রিটমেন্ট, এবং শংসাপত্রের পরিধি নিশ্চিত করতে হবে।
- পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার → জাহাজের স্পেসিফিকেশন অনুসারে চূড়ান্ত পেইন্ট সিস্টেম, গ্যালভানাইজিং, বা স্টেইনলেস স্টিল ফিনিশ।
- পরিদর্শন: মৌলিক প্রয়োজনীয়তা হিসাবে ভিজ্যুয়াল সারফেস চেক → প্রকল্পের প্রয়োজনীয়তা অনুসারে NDT, প্রুফ টেস্টিং, বা ক্লাস সাক্ষী পরিদর্শন উপলব্ধ।
- শংসাপত্রের প্রয়োজনীয়তা: অনুরোধে অর্ডারের পরিধি অনুসারে উপলব্ধ → ক্লাস অনুমোদন প্রকল্পের নথি পর্যালোচনা এবং পরিদর্শন ব্যবস্থার সাপেক্ষে।
কিভাবে কাজ করে
দড়ির প্রান্ত / শেকল / পুলি ফিটিং ডিম্বাকৃতির চোখের সাথে সংযোগ করে → টেনসাইল ফোর্স মসৃণ চোখের সেকশনের মাধ্যমে বহন করা হয় → লোড ঝালাই করা মাউন্টিং এলাকায় স্থানান্তরিত হয় → মূল ডেক, বুম, বা সহায়ক কাঠামো লোড বিতরণ করে → প্রকল্পের প্রয়োজনীয়তা অনুসারে পরিদর্শন, চিহ্নিতকরণ এবং চূড়ান্ত কোটিং সম্পন্ন হয়
অ্যাপ্লিকেশন
জাহাজের ডেক সংযুক্তি বিন্দু | দড়ির প্রান্ত ফিক্সিং | শেকল সংযোগ | পুলি বা ব্লক সংযোগ | ডেক মুরিং আনুষঙ্গিক ব্যবস্থা | লিফটিং বুম গাই আইপ্লেট ব্যবস্থা | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প
শংসাপত্র এবং সুবিধা
প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন পরিধি, উপাদানের ট্রেসেবিলিটি, এবং ক্লাস সোসাইটি অনুমোদন পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।
শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।
অঙ্কন এবং ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: JIS F 3410 টাইপ A এবং টাইপ B এর মধ্যে পার্থক্য কী?
উত্তর ১: টাইপ A হল সাধারণ-ব্যবহারের কনফিগারেশন, যা সাধারণত ডেক-মাউন্টেড অ্যাটাচমেন্ট পজিশনের জন্য ব্যবহৃত হয়। টাইপ B লিফটিং বুম গাই আইপ্লেট ব্যবস্থার জন্য উদ্দিষ্ট এবং প্রকল্পের অঙ্কন দ্বারা পরীক্ষা করা উচিত। টাইপ B অর্ডারের জন্য, প্লেটের দৈর্ঘ্য বা ইনস্টলেশন মাত্রার মতো অতিরিক্ত বিবরণের প্রয়োজন হতে পারে।
প্রশ্ন ২: অনুমোদিত লোড কি SWL বা লিফটিং ক্ষমতার সমান?
উত্তর ২: না। টেবিলটি স্ট্যান্ডার্ড আইপ্লেট নির্বাচন ভিত্তির জন্য অনুমোদিত লোড সরবরাহ করে। এটিকে SWL, MBL, দড়ির ব্রেকিং লোড, বা প্রুফ লোড হিসাবে নামকরণ করা উচিত নয়। যেকোনো লিফটিং, কার্গো-হ্যান্ডলিং, বা ক্লাস-অনুমোদিত ব্যবহার অবশ্যই লোডের দিক, ওয়েল্ড ডিটেইল, মূল কাঠামো, পরিদর্শন পরিধি এবং ক্লাস অনুমোদন দ্বারা নিশ্চিত করতে হবে।
প্রশ্ন ৩: আইপ্লেট কি ফোর্জড হওয়া উচিত নাকি স্টিল প্লেট কাটিং দ্বারা তৈরি হওয়া উচিত?
উত্তর ৩: উভয় রুট নিয়ে আলোচনা করা যেতে পারে। নিয়ন্ত্রিত সেকশন ট্রানজিশন এবং যান্ত্রিক বৈশিষ্ট্য প্রয়োজন হলে ফোর্জিং উপযুক্ত। নির্দিষ্ট স্টিলের গ্রেড, পুরুত্ব, প্রান্তের প্রস্তুতি, মেশিনিং এবং চূড়ান্ত প্রোফাইল অঙ্কন এবং পরিদর্শন প্রয়োজনীয়তা পূরণ করলে স্টিল প্লেট কাটিং ব্যবহার করা যেতে পারে। উদ্ধৃতির আগে রুট নিশ্চিত করা উচিত।
