বুলওয়ার্ক মাউন্টড মোরিং চক JIS F 2007 টাইপ এ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| টাইপ: | টাইপ ক | উপকরণ: | কাস্টিং সি-এমএন স্টিল, কাস্টিং স্টেইনলেস স্টিল, আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে |
|---|---|---|---|
| প্রযুক্তিগত মান: | JIS F 2007-1976 | ওজন: | 15.1 থেকে 115 কেজি |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট। |
| বিশেষভাবে তুলে ধরা: | টাইপ এ মোরিং চক,টাইপ বি মোরিং চক,জাহাজের মোরিং সরঞ্জাম মোরিং চক |
||
পণ্যের বর্ণনা
বুলওয়ার্ক মাউন্টড মোরিং চক JIS F 2007 টাইপ এ
পণ্যের সংক্ষিপ্ত বিবরণ

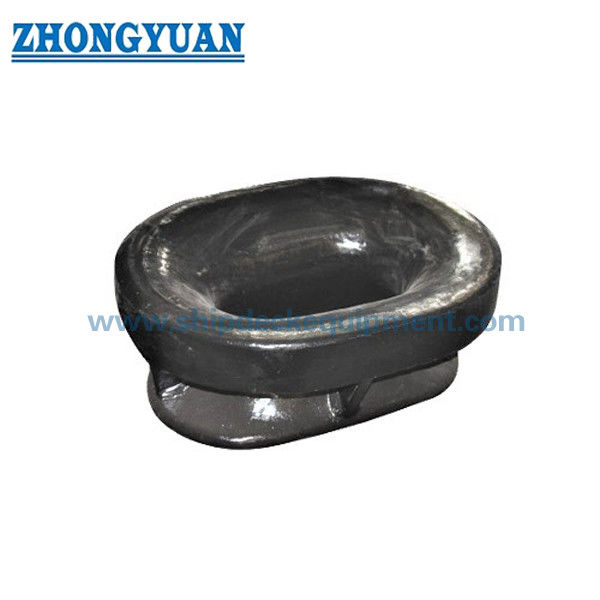

জেআইএস এফ ২০০৭ প্রকারের এ মোরিং চকটি একটি ওভাল খোলার সাথে ঢালাই ইস্পাত দড়ি গাইড।এটা তোলে বোলওয়ার্ক কাঠামো মাধ্যমে mooring দড়ি গাইড এবং anchoring সময় ধারালো স্থানীয় যোগাযোগ কমাতে জাহাজের বলওয়ার্কে welded হয়, স্থানান্তর এবং বন্দর মোরিং অপারেশন।
টাইপ এ নামমাত্র আকার 150 থেকে 500 এর মধ্যে রয়েছে। এটি উপযুক্ত যখন জাহাজের বিন্যাসের জন্য দীর্ঘতর ডিম্বাকৃতির দড়ি খোলার প্রয়োজন হয়, আরও প্রবেশের সহনশীলতা এবং বলওয়ার্ক মোরিং স্টেশনে পরিষ্কার দড়ি সারিবদ্ধতা প্রয়োজন।স্ট্যান্ডার্ড নাম হতে পারে মোরিং পাইপআন্তর্জাতিক ক্রেতারা প্রায়শই বোলওয়ার্ক মাউন্টড মোরিং চক বা ওভাল মোরিং চক খুঁজছেন।
দ্রুত বিবরণী
• প্রকারঃ JIS F 2007 প্রকার A ওভাল খোলার → লম্বা দড়ি প্যাসেজ প্রাচীর-মাউন্টড mooring ব্যবস্থা জন্য।
• নামমাত্র আকারের পরিসীমাঃ 150 থেকে 500 → টাইপ বি এর চেয়ে বড় আকারের কভারেজ।
• স্ট্যান্ডার্ডঃ JIS F 2007-1976 → মাত্রা, টাইপ নামকরণ এবং স্ট্যান্ডার্ড উপাদান ভিত্তির জন্য রেফারেন্স।
• স্ট্যান্ডার্ড উপাদানঃ JIS G 5101 → C-Mn কাস্ট স্টীল, স্টেইনলেস স্টীল বা বিশেষ স্টীল অনুযায়ী SC42 কাস্ট স্টীল আলোচনা করা যেতে পারে।
• গণনা করা ভরঃ 15.1 থেকে 115 কেজি → হ্যান্ডলিং, প্যাকিং, ইনস্টলেশন এবং মালবাহী অনুমানের জন্য দরকারী।
• পৃষ্ঠের চিকিত্সাঃ Sa2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার কাস্ট স্টিলের জন্য → স্টেইনলেস স্টিলের যোগাযোগের পৃষ্ঠগুলি প্রয়োজন হলে পোলিশ করা যেতে পারে।
• উত্পাদন ফোকাসঃ মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ, নিয়ন্ত্রিত ঢালাই মান, ঢালাই জোন প্রস্তুতি, এবং মাত্রা নিয়ন্ত্রণ।
প্রধান প্রযুক্তিগত পরামিতি
JIS F 2007 টাইপ A মোরিং চকের জন্য প্রধান ওয়েব পেজের মাত্রা। অন্যথায় উল্লেখ না করা হলে মাত্রা মিমিতে রয়েছে।
|
নামমাত্র আকার |
এল |
L1 |
L2 |
এইচ |
H1 |
H2 |
বি |
টি |
রেবারের সংখ্যা |
ওয়েল্ডের পা |
গণনা করা ভর (কেজি) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 300 | 270 | 110 | 260 | 202 | 129 | 12 | 4 | 5 | 15.1 |
| 200 | 200 | 368 | 334 | 150 | 318 | 250 | 143 | 12 | 4 | 5 | 20.5 |
| 250 | 250 | 430 | 394 | 200 | 380 | 308 | 155 | 12 | 4 | 5 | 26.9 |
| 300 | 300 | 500 | 460 | 250 | 450 | 372 | 169 | 15 | 4 | 6 | 42.7 |
| 350 | 350 | 560 | 518 | 250 | 460 | 378 | 179 | 15 | 6 | 6 | 50.8 |
| 400 | 400 | 632 | 586 | 250 | 482 | 394 | 195 | 18 | 6 | 7 | 76.3 |
| 450 | 450 | 700 | 650 | 250 | 500 | 406 | 209 | 20 | 6 | 8 | 102 |
| 500 | 500 | 760 | 708 | 250 | 510 | 412 | 219 | 20 | 6 | 8 | 115 |
রেফারেন্স রোপের ব্যাসার্ধটি জাহাজের মোরিং বিন্যাস এবং প্রকল্পের স্পেসিফিকেশনের সাথে পরীক্ষা করা উচিত।
|
নামমাত্র আকার |
প্রযোজ্য ম্যানিলা রোপ ডায়া (মিমি, রেফারেন্স) |
প্রযোজ্য তারের দড়ি ব্যাসার্ধ (মিমি, উল্লেখ) |
|---|---|---|
| 150 | 40 | 16 (6x12) |
| 200 | 45 | 18 (6x12) |
| 250 | 50 | 20 (6x12) |
| 300 | 60 | 22.4 (6x12) |
| 350 | 70 | 24 (6x24) |
| 400 | 80 | 26 (6x24) |
| 450 | 85 | 30 (6x24) |
| 500 | 90 | 35.5 (6x24) |
নির্বাচন ও অনুসন্ধান গাইড
ধাপ ১ঃ JIS F ২০০৭ টাইপ এ ওভাল খোলার এবং শৃঙ্খলের ব্যাসার্ধ এবং পাতার অঙ্কন অনুযায়ী নামমাত্র আকার ১৫০ থেকে ৫০০ নিশ্চিত করুন।
ধাপ ২ঃ উত্পাদনের আগে প্রাচীর খোলার, শক্তিশালীকরণ, ওয়েড দৈর্ঘ্য এবং উপলব্ধ ইনস্টলেশন স্থান নিশ্চিত করুন।
ধাপ ৩ঃ উপাদান প্রয়োজনীয়তা নিশ্চিত করুনঃ SC42 ঢালাই ইস্পাত, C-Mn ঢালাই ইস্পাত, স্টেইনলেস স্টীল বা বিশেষ ইস্পাত।
ধাপ ৪ঃ পৃষ্ঠের চিকিত্সা নিশ্চিত করুনঃ স্টোর প্রাইমার, চূড়ান্ত লেপের প্রয়োজনীয়তা, বা পোলিশ স্টেইনলেস স্টিলের যোগাযোগের পৃষ্ঠ।
ধাপ ৫ঃ উদ্ধৃতি দেওয়ার আগে শংসাপত্রের পরিধি নিশ্চিত করুনঃ প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র, শ্রেণি শংসাপত্র বা সাক্ষী পরিদর্শন।
ধাপ ৬ঃ পরিমাণ, গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ইনস্টলেশনের অঙ্কন এবং রেফারেন্সের ছবি প্রদান করুন যদি পাওয়া যায়।
কাঠামো
ওভাল দড়ি খোলার ∙ ঢালাই ইস্পাত শরীর ∙ বেঞ্চে মাউন্ট করা ঝালাই কাঠামো ∙ মসৃণ দড়ি-যোগাযোগ ব্যাসার্ধ ∙ ঝালাই সংযোগ এলাকা ∙ নামমাত্র আকার অনুযায়ী পাঁজর ∙ দোকান প্রাইমার বা স্টেইনলেস স্টীল সমাপ্তি
ডিজাইন এবং গুণমানের সুবিধা
• গোলাকার টাইপ বি কনফিগারেশনের তুলনায় ওভাল খোলার মাধ্যমে দড়িটি আরও দীর্ঘায়িত হয়, যা দড়ি প্রবেশ করতে সহায়তা করে যেখানে বাঁধের বরাবর মোরিং লাইন কোণ পরিবর্তন হয়।
• ম্যানিলা দড়ি বা তারের দড়ি রক্ষা করতে সাহায্য করার জন্য তীক্ষ্ণ স্থানীয় যোগাযোগ কমাতে এবং ঢালাইয়ের পরে দড়ি-যোগাযোগ পৃষ্ঠগুলি পোষাক এবং মসৃণ করা হয়।
• কাস্টিং নির্দেশাবলী গ্রহণযোগ্য সামুদ্রিক কাস্টিং মানদণ্ডের মধ্যে নিয়ন্ত্রিত হয়। ফোকাস গ্রহণযোগ্য কাস্টিং গুণমান যা কর্মক্ষমতা, ঢালাই গুণমান, বা পরিদর্শন গ্রহণযোগ্যতা প্রভাবিত করে না।
• জাহাজের কাঠামোর ওয়েল্ডিং জোনের মধ্যে 50 মিমি এর মধ্যে ঢালাই শরীরের এলাকাটি বিশেষভাবে ওয়েল্ডিং গুণমানকে প্রভাবিত করে ক্ষতিকারক লক্ষণগুলি হ্রাস করার জন্য নিয়ন্ত্রিত হয়।
• নামমাত্র আকার 150 থেকে 300 এর জন্য, শিপইয়ার্ড ওয়েল্ডিংয়ের সময় ফাটল হওয়ার ঝুঁকি হ্রাস করার জন্য পাতলা দেয়াল এবং ওয়েল্ডের সাথে সংলগ্ন এলাকায় অতিরিক্ত মনোযোগ দেওয়া হয়।
• FEA-ভিত্তিক পর্যালোচনাটি প্রকল্পের প্রয়োজন হলে খোলার প্রান্ত, পাঁজর এবং ওয়েল্ড ট্রানজিশনগুলির চারপাশে স্ট্রেস বিতরণ পরীক্ষা করতে ব্যবহার করা যেতে পারে।
কাস্টম অ্যাট্রিবিউট
- স্ট্যান্ডার্ডঃ JIS F 2007-1976 → যখন প্রকল্পের স্পেসিফিকেশনে JIS মোরিং পাইপ / মোরিং চক মাত্রা প্রয়োজন হয় তখন ব্যবহার করুন।
- প্রকারঃ প্রকার A ডিম্বাকৃতির খোলার জন্য উপযুক্ত → দীর্ঘতর দড়ি পাসের জন্য উপযুক্ত।
- নামমাত্র আকারঃ ১৫০/২০০/২৫০/৩০০/৩৫০/৪০০/৪৫০/৫০০ → দড়ি ব্যাসার্ধ, শেলের বিন্যাস এবং অঙ্কন প্রয়োজনীয়তার ভিত্তিতে নির্বাচন করুন।
- উপাদানঃ স্ট্যান্ডার্ড রেফারেন্স হিসাবে SC42 ঢালাই ইস্পাত → বিকল্প ঢালাই ইস্পাত বা স্টেইনলেস স্টীল আলোচনা করা যেতে পারে।
- পৃষ্ঠ চিকিত্সাঃ Sa2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার → চূড়ান্ত লেপ ইনস্টলেশনের পরে পাত্রে পেইন্টিং স্পেসিফিকেশন অনুসরণ করে।
- ওয়েল্ড-জোন কন্ট্রোলঃ ওয়েল্ডিং ইন্টারফেসের চারপাশে 50 মিমি → শিপইয়ার্ড ওয়েল্ডিং এলাকার কাছাকাছি ক্ষতিকারক ইঙ্গিত হ্রাস করার জন্য নিয়ন্ত্রিত।
শংসাপত্রের প্রয়োজনীয়তাঃঅর্ডার → ক্লাস পরিদর্শন পরিধি অনুযায়ী প্রস্তুতকারকের শংসাপত্র বা শ্রেণীর শংসাপত্র উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।
কিভাবে কাজ করে
Bulwark opening alignment → Rope passes through oval chock → Smooth contact surface guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation
অ্যাপ্লিকেশন
ছোট সেবা জাহাজ। ট্যাগবোট। বারজ। ওয়ার্কবোট। কার্গো জাহাজ। ট্যাঙ্কার। বাল্বার্ক মোরিং স্টেশন। হারবার মোরিং ব্যবস্থা। নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প।
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: সঠিক টাইপ এ মোরিং চক আকার নির্বাচন করা উচিত কিভাবে?
A1: দড়ি ব্যাসার্ধ, অঙ্গভঙ্গি খোলার মাত্রা, বলওয়ার্ক বিন্যাস, এবং জাহাজ নকশা অঙ্কন অনুযায়ী নামমাত্র আকার নির্বাচন করুন। রেফারেন্স দড়ি টেবিল শুধুমাত্র প্রাথমিক নির্বাচনের জন্য।
প্রশ্ন ২: কেন টাইপ বি এর পরিবর্তে টাইপ এ বেছে নেবেন?
A2: টাইপ A একটি দীর্ঘতর ডিম্বাকৃতির খোলার ব্যবহার করে এবং 500 পর্যন্ত আকারগুলি জুড়ে, তাই যখন দড়ি পথটি আরও প্রবেশের দৈর্ঘ্যের প্রয়োজন হয় এবং জাহাজের একটি বৃহত্তর বলওয়ার্ক মোরিং বিন্যাস থাকে তখন এটি আরও উপযুক্ত।
প্রশ্ন ৩ঃ টাইপ এ কাস্ট স্টিলের চোকগুলির জন্য কোন মানের পয়েন্টগুলি পরীক্ষা করা উচিত?
A3: মূল পয়েন্টগুলির মধ্যে রয়েছে মাত্রা নিয়ন্ত্রণ, মসৃণ দড়ি-যোগাযোগ সমাপ্তি, ঢালাই নির্দেশ নিয়ন্ত্রণ, 50 মিমি ওয়েড-জোন প্রস্তুতি এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী শংসাপত্রের সুযোগ।
