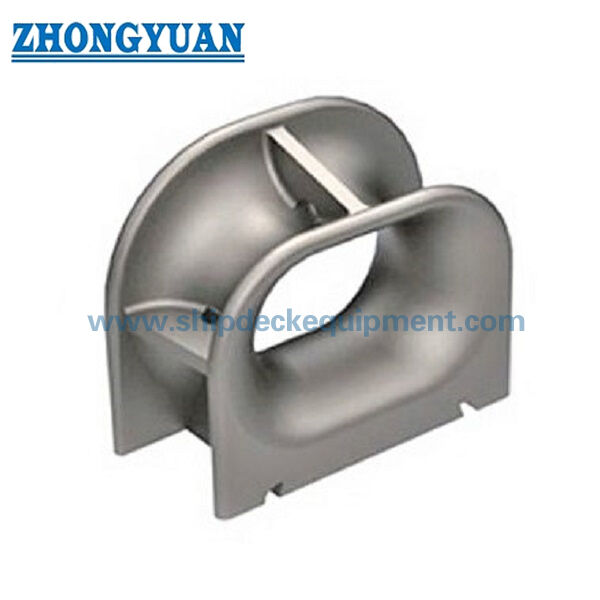

৩১০-৩৬০ মিমি ডেক-মাউন্টড ফ্যাব্রিকেশন স্টিল পানামা চক।

৩১০-৩৬০ মিমি ডেক-মাউন্টেড ফ্যাব্রিকেটেড স্টিল পানামা চক | JIS F 2017-1982 টাইপ AP জাহাজ নোঙর করার জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

JIS F 2017 টাইপ AP ডেক মাউন্টেড পানামা চক হল একটি ইস্পাত প্লেট দ্বারা তৈরি নোঙর দড়ি গাইড যা জাহাজের ডেকে ব্যবহৃত হয় যেখানে নোঙর দড়ির একটি নির্দিষ্ট বন্ধ পথ এবং মসৃণ দড়ি-স্পর্শ পৃষ্ঠের প্রয়োজন হয়। এটি ডেকের কাঠামোর সাথে ঝালাই করা হয় এবং সাধারণত জাহাজের নোঙর ব্যবস্থা, দড়ির কোণ, ডেক শক্তিশালীকরণ, আবরণ ব্যবস্থা এবং পরিদর্শন প্রয়োজনীয়তার সাথে একত্রে নির্বাচন করা হয়।

JIS F 2017 টাইপ AP হল একটি ডেক-মাউন্টেড ইস্পাত প্লেট দ্বারা তৈরি পানামা চক যা দুটি নামমাত্র আকারে উপলব্ধ, ৩১০ এবং ৩৬০, জাহাজ নোঙর করার ডেকের ব্যবস্থার জন্য। ঢালাই করা কাঠামোর তুলনায়, ইস্পাত প্লেট দ্বারা তৈরি ধরণের নিয়ন্ত্রিত গঠন, ফিক্সচার-সমর্থিত ফ্যাব্রিকেশন, ঝালাই সংযোগের গুণমান এবং জ্যামিতির পুনরাবৃত্তির উপর জোর দেওয়া হয়। চূড়ান্ত উপাদানের গ্রেড, ঝালাই পদ্ধতি, ডেক শক্তিশালীকরণ এবং শংসাপত্রের পরিধি প্রকল্পের নির্দিষ্টকরণ অনুসারে নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের ধরণ: ডেক মাউন্টেড ইস্পাত প্লেট দ্বারা তৈরি পানামা চক → জাহাজের নোঙর ব্যবস্থার জন্য বন্ধ ডেক দড়ি পথ।

• স্ট্যান্ডার্ড এবং ধরণ: JIS F 2017-1982 টাইপ AP → টাইপ AP পদবি, প্রধান মাত্রা এবং নামমাত্র আকার নির্বাচনের জন্য রেফারেন্স।

• নামমাত্র আকারের পরিসীমা: শুধুমাত্র ৩১০ এবং ৩৬০ → যখন জাহাজের অঙ্ক AP ইস্পাত প্লেট দ্বারা তৈরি ডেক-মাউন্টেড ব্যবস্থার উল্লেখ করে তখন উপযুক্ত।

• প্রধান মাত্রা সরবরাহ করা হয়েছে: L, L1, L2, L3, এবং L4 → ওয়েবপেজ অঙ্কন, ডেক লেআউট পরীক্ষা এবং উদ্ধৃতি নিশ্চিতকরণের জন্য মূল মাত্রা।

• গণনাকৃত ওজন: ১৯০ কেজি এবং ২০৭ কেজি → ইনস্টলেশনের সময় হ্যান্ডলিং, প্যাকিং, উত্তোলন ব্যবস্থা এবং মালবাহী অনুমানের জন্য দরকারী।

• ইনস্টলেশন ফর্ম: ডেক ঝালাই করা কাঠামো → উৎপাদনের আগে ডেক শক্তিশালীকরণ, ঝালাইয়ের বিবরণ এবং দড়ির কোণ পরীক্ষা করা উচিত।

• ফ্যাব্রিকেশন ফোকাস: ইস্পাত প্লেট গঠন, ফ্যাব্রিকেশন ছাঁচ / জিগ নিয়ন্ত্রণ, মসৃণ দড়ি-স্পর্শ পৃষ্ঠ, ঝালাই সমাবেশ নির্ভুলতা, এবং ঐচ্ছিক FEA পর্যালোচনা।

• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত আবরণ বা পালিশ করা স্টেইনলেস স্টিলের পৃষ্ঠ নির্দিষ্ট করা হলে আলোচনা করা যেতে পারে।

প্রধান প্রযুক্তিগত পরামিতি

JIS F 2017 টাইপ AP ডেক মাউন্টেড ইস্পাত প্লেট দ্বারা তৈরি পানামা চকের প্রধান ওয়েবপেজ মাত্রা। মাত্রাগুলি মিমি-তে দেওয়া হয়েছে যদি না অন্যথায় উল্লেখ করা হয়।

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: জাহাজের অঙ্ক অনুসারে JIS F 2017 টাইপ AP ডেক মাউন্টেড ইস্পাত প্লেট দ্বারা তৈরি পানামা চক এবং নামমাত্র আকার ৩১০ বা ৩৬০ নিশ্চিত করুন।

ধাপ ২: নোঙর দড়ির দিক, ডেক ব্যবস্থা এবং চকটি নতুন নির্মাণ বা প্রতিস্থাপনের জন্য ব্যবহৃত হচ্ছে কিনা তা নিশ্চিত করুন।

ধাপ ৩: ডেক ঝালাই ইন্টারফেস, ডেক শক্তিশালীকরণ, উপলব্ধ ইনস্টলেশন স্থান এবং কোনও শিপইয়ার্ড ইনস্টলেশন প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৪: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: ইস্পাত প্লেটের গ্রেড, স্টেইনলেস স্টিলের বিকল্প, বা প্রযোজ্য হলে বিশেষ ইস্পাতের প্রয়োজনীয়তা।

ধাপ ৫: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: শপ প্রাইমার, চূড়ান্ত আবরণের প্রয়োজনীয়তা, গ্যালভানাইজড / পেইন্টেড ফিনিশ, বা নির্দিষ্ট করা হলে পালিশ করা স্টেইনলেস স্টিলের পৃষ্ঠ।

ধাপ ৬: উদ্ধৃতির আগে শংসাপত্রের পরিধি নিশ্চিত করুন: প্রস্তুতকারকের শংসাপত্র, উপাদানের শংসাপত্র, ক্লাস শংসাপত্র, সাক্ষী পরিদর্শন, বা অন্যান্য প্রকল্পের প্রয়োজনীয়তা।

ধাপ ৭: পরিমাণ, সরবরাহের গন্তব্য, প্রয়োজনীয় সরবরাহের সময়, ইনস্টলেশন অঙ্কন এবং উপলব্ধ থাকলে রেফারেন্স ফটোগুলি সরবরাহ করুন।

কাঠামো

ইস্পাত প্লেট দ্বারা তৈরি বডি | বন্ধ পানামা দড়ি খোলার | মসৃণ দড়ি-স্পর্শ পৃষ্ঠ | ডেক ঝালাই করা বেস | গঠন ছাঁচ / জিগ-নিয়ন্ত্রিত জ্যামিতি | ঝালাই সমাবেশ ইন্টারফেস | শপ প্রাইমার বা নির্দিষ্ট পৃষ্ঠের চিকিত্সা

ফ্যাব্রিকেশন, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা

• ইস্পাত প্লেট দ্বারা তৈরি নির্মাণ নিয়ন্ত্রিত গঠন এবং ঝালাই সমাবেশের জন্য উপযুক্ত যেখানে জাহাজের অঙ্ক ঢালাই ধরণের পরিবর্তে JIS F 2017 টাইপ AP উল্লেখ করে।

• ফ্যাব্রিকেশন ছাঁচ এবং জিগ নিয়ন্ত্রণ খোলার আকার, বেস দৈর্ঘ্য এবং দুটি AP নামমাত্র আকারের জন্য পুনরাবৃত্ত মাত্রিক সামঞ্জস্য বজায় রাখতে সহায়তা করে।

• দড়ি-স্পর্শ পৃষ্ঠগুলি ফ্যাব্রিকেশনের পরে ড্রেস করা, গ্রাইন্ড করা এবং মসৃণ করা উচিত যাতে স্থানীয় তীক্ষ্ণ যোগাযোগ হ্রাস পায় এবং নোঙর দড়ি রক্ষা করতে সহায়তা করে।

• ডেক ঝালাই করা বেস চকটিকে স্থানীয় দড়ি-স্পর্শ বলকে ডেক কাঠামোর মধ্যে স্থানান্তর করতে দেয়; ডেক শক্তিশালীকরণ এবং ঝালাইয়ের বিবরণ শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।

• ঝালাই প্রস্তুতি ডেক সংযোগ এলাকার চারপাশে নিয়ন্ত্রণ করা উচিত যাতে ত্রুটিগুলি হ্রাস পায় যা শিপইয়ার্ড ঝালাই এবং পরিদর্শন গ্রহণযোগ্যতাকে প্রভাবিত করতে পারে।

• FEA-ভিত্তিক শক্তি গণনা এবং অপ্টিমাইজেশন খোলার চারপাশের স্ট্রেস বিতরণ, প্লেট রূপান্তর এবং ঝালাই করা বেস এলাকা পর্যালোচনা করার জন্য প্রয়োজন অনুযায়ী ব্যবহার করা যেতে পারে।

• দুটি আকারের পরিসীমা সেই প্রকল্পগুলির জন্য নির্বাচনকে সহজ করে তোলে যেখানে জাহাজের অঙ্ক ইতিমধ্যে AP ধরণ এবং প্রধান ডেক লেআউট স্থির করেছে।

কাস্টম অ্যাট্রিবিউটস

• স্ট্যান্ডার্ড: JIS F 2017-1982 → যখন শিপইয়ার্ড বা মালিকের স্পেসিফিকেশন JIS টাইপ AP পানামা চকের মাত্রা উল্লেখ করে তখন ব্যবহার করুন।

• ধরণ: AP → পানামা চকের প্রয়োগের জন্য ডেক মাউন্টেড ইস্পাত প্লেট দ্বারা তৈরি কনফিগারেশন।

• নামমাত্র আকার: ৩১০ / ৩৬০ → জাহাজের নোঙর লেআউট এবং প্রকল্পের অঙ্ক অনুসারে নির্বাচন করুন।

• নির্মাণ: ইস্পাত প্লেট দ্বারা তৈরি বডি → গঠন ছাঁচ / জিগ নিয়ন্ত্রণ এবং ঝালাই সমাবেশ গুণমান মূল উৎপাদন পয়েন্ট।

• উপাদান: ইস্পাত প্লেটের গ্রেড নিশ্চিত করতে হবে → C-Mn ইস্পাত, স্টেইনলেস স্টিল, বা বিশেষ ইস্পাতের প্রয়োজনীয়তা উদ্ধৃতির আগে নিশ্চিত করা উচিত।

• ইনস্টলেশন: ডেক ঝালাই → ডেক শক্তিশালীকরণ, ঝালাইয়ের বিবরণ এবং স্থানীয় ইনস্টলেশন শর্ত অঙ্কন দ্বারা নিশ্চিত করা উচিত।

• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত আবরণ জাহাজের পেইন্টিং স্পেসিফিকেশন বা গ্রাহকের প্রয়োজনীয়তা অনুসরণ করে।

• FEA পর্যালোচনা: প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → প্রয়োজন হলে স্ট্রেস ঘনত্ব পরীক্ষা করতে এবং স্থানীয় জ্যামিতি অপ্টিমাইজ করতে ব্যবহৃত হয়।

• শংসাপত্রের প্রয়োজনীয়তা: অর্ডার স্কোপ অনুসারে উপলব্ধ → ক্লাস পরিদর্শন এবং শংসাপত্রের স্তর উদ্ধৃতির আগে নিশ্চিত করা উচিত।

এটি কিভাবে কাজ করে

নোঙর দড়ি ডেক চকের কাছে আসে → দড়ি বন্ধ পানামা খোলার মধ্য দিয়ে যায় → মসৃণ তৈরি করা স্পর্শ পৃষ্ঠ দড়ির পথ নির্দেশ করে → স্থানীয় স্পর্শ বল ঝালাই করা বেসের মাধ্যমে শক্তিশালী ডেক কাঠামোর মধ্যে স্থানান্তরিত হয় → ইনস্টলেশনের পরে পরিদর্শন এবং চূড়ান্ত আবরণ সম্পন্ন হয়

অ্যাপ্লিকেশন

সমুদ্রগামী জাহাজ | কার্গো জাহাজ | ট্যাঙ্কার | কন্টেইনার জাহাজ | বাল্ক ক্যারিয়ার | ডেক নোঙর স্টেশন | পানামা খাল নোঙর ব্যবস্থা | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প

শংসাপত্র এবং সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন পরিধি, উপাদানের ট্রেসেবিলিটি এবং ক্লাস সোসাইটি অনুমোদনের পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।

শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।

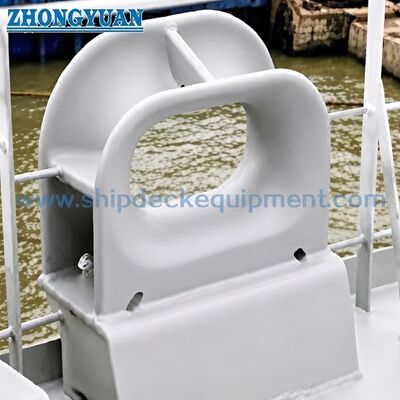

অঙ্কন এবং ফটোগুলি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: JIS F 2017 টাইপ AP কি একটি স্ট্যান্ডার্ড SWL প্রদান করে?

উত্তর ১: না। JIS F 2017 টাইপ AP টেবিল নামমাত্র আকার, প্রধান মাত্রা এবং ওজন সরবরাহ করে। স্ট্যান্ডার্ড টেবিলে SWL ঘোষণা করা হয় না। জাহাজের নোঙর ব্যবস্থা, দড়ির আকার, নকশার লোড, ডেক শক্তিশালীকরণ, ঝালাইয়ের বিবরণ এবং প্রকল্পের অনুমোদনের প্রয়োজনীয়তা অনুসারে নির্বাচন পরীক্ষা করা উচিত।

প্রশ্ন ২: JIS F 2017 টাইপ AP পানামা চকের জন্য কোন নামমাত্র আকার নির্বাচন করা উচিত?

উত্তর ২: জাহাজের অঙ্ক, নোঙর দড়ির ব্যবস্থা, ডেক লেআউট এবং উপলব্ধ ইনস্টলেশন স্থান অনুসারে নামমাত্র আকার ৩১০ বা ৩৬০ নির্বাচন করুন। সরবরাহকৃত টেবিলটি প্রধান মাত্রা নির্বাচন এবং উদ্ধৃতি নিশ্চিতকরণের জন্য।

প্রশ্ন ৩: উদ্ধৃতির আগে কোন তথ্যের প্রয়োজন?
