ISO 13755 টাইপ A কাস্টিং স্টিল সিঙ্গেল রোলার ফেয়ারলেড ডাস্ট কভার শিপ মুরিং সরঞ্জাম ছাড়া
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | ISO 13755-2012 | টাইপ: | উপরের ধুলো আবরণ ছাড়া ফর্ম A |
|---|---|---|---|
| রোলার ব্যাস: | 150 ~ 500 মিমি | রোলার নং: | একক রোলার |
| রোলার ওজন: | 23~80 কেজি | উপকরণ: | ঢালাই স্টেইনলেস স্টীল, ঢালাই ইস্পাত |
| সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ স্টেইনলেস স্টিল, কাস্টমাইজড পৃষ্ঠ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, BKI, IRS, RS, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | সামুদ্রিক 500mm একক বেলন fairlead,500mm একক বেলন fairlead,ISO 500mm একক সামুদ্রিক বেলন fairlead |
||
পণ্যের বর্ণনা

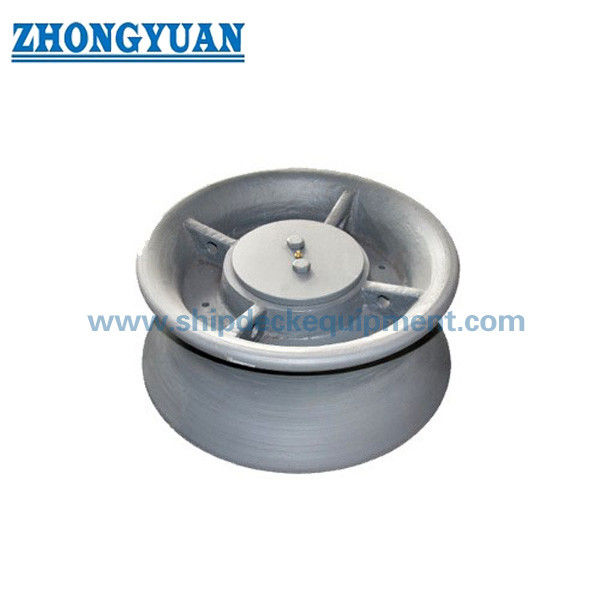

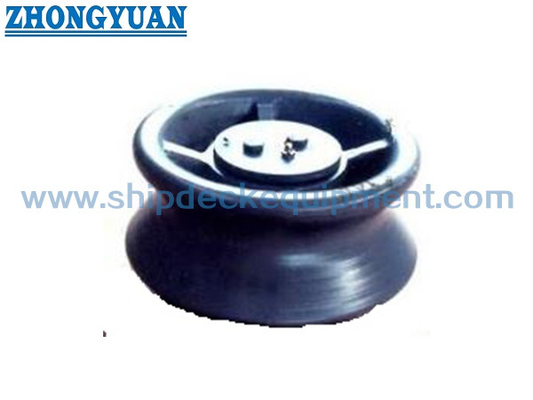

কাস্ট স্টিল মুরিং রোলার ফেয়ারলিডডিএন150-500 মিমি | ISO 13755 টাইপ A ডাস্ট কভার ছাড়া
পণ্য ওভারভিউ
ISO 13755 টাইপ A কাস্ট স্টিল মুরিং রোলার হল একটি একক উল্লম্ব দড়ি-গাইডিং ফিটিং যা শিপসাইড রোলার ফেয়ারলিড এবং পেডেস্টাল ফেয়ারলিড ব্যবস্থায় ব্যবহৃত হয়। মুরিং লাইনের দিক পরিবর্তনের সাথে সাথে, রোলার দড়ি-সংযোগ পৃষ্ঠে স্লাইডিং ঘর্ষণ কমাতে তার অক্ষের চারপাশে ঘুরতে থাকে, যখন ফলস্বরূপ লোড গুল্ম, অক্ষ, ভিত্তি, ঢালাই সংযোগ এবং সমর্থনকারী হুল কাঠামোর মাধ্যমে প্রেরণ করা হয়।
টাইপ A হল ঢালাই ইস্পাত কনফিগারেশন যা উপরের ডাস্ট কভার ছাড়াই, যা ভিজ্যুয়াল পরিদর্শন এবং লুব্রিকেশনের জন্য সরাসরি অ্যাক্সেস দেয়। ISO 13755:2020 বর্তমান সংস্করণ এবং ISO 13755:2012 প্রতিস্থাপন করে। উদ্ধৃতি এবং উত্পাদনের জন্য, প্রয়োজনীয় সংস্করণ, নামমাত্র আকার, দড়ির সীসা বিন্যাস, D/d অনুপাত, রেফারেন্স SWL, ভিত্তি নকশা, উপাদান, আবরণ এবং শংসাপত্রের সুযোগ জাহাজের অঙ্কন এবং প্রকল্পের স্পেসিফিকেশন থেকে নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
- পণ্যের ধরন:একক ঢালাই ইস্পাত মুরিং রোলার ফেয়ারলিড -> একটি ঘূর্ণায়মান দড়ি-যোগাযোগ পৃষ্ঠের মাধ্যমে একটি জাহাজের মুরিং লাইনকে নির্দেশ করে এবং পুনঃনির্দেশ করে৷
- স্ট্যান্ডার্ড এবং টাইপ:ISO 13755 টাইপ A -> উপরের ডাস্ট কভার ছাড়া কাস্ট স্টিল রোলার; ISO 13755:2020 হল বর্তমান সংস্করণ।
- নামমাত্র আকার পরিসীমা:Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 মিমি -> নামমাত্র আকার ব্যাসের বাইরের রোলারে উল্লেখ করা হয়।
- রেফারেন্স SWL পরিসীমা:থিটা = 90 ডিগ্রিতে 265 থেকে 1,942 kN এবং থিটা = 0 ডিগ্রিতে 186 থেকে 1,373 kN -> স্ট্যান্ডার্ড রেফারেন্স মান; প্রকৃত চিহ্নিত SWL সম্মত লোডিং এবং ইনস্টলেশন অবস্থার উপর নির্ভর করে।
- গণনাকৃত প্রকার A ভর:23 থেকে 360 কেজি/সেট -> হ্যান্ডলিং, প্যাকিং, ইনস্টলেশন পরিকল্পনা এবং মালবাহী অনুমানের জন্য সঠিক পরিসর।
- স্ট্যান্ডার্ড উপাদান ভিত্তি:205 N/mm2 কম নয় ফলন পয়েন্ট সহ কাস্ট ইস্পাত রোলার; অ্যাক্সেল 350 N/mm2 এর কম নয়; পিতল, ব্রোঞ্জ, বা সমতুল্য গুল্ম।
- দড়ি-যোগাযোগ এবং রক্ষণাবেক্ষণ:মসৃণ যোগাযোগ পৃষ্ঠ, বিরোধী জারা ফিনিস, এবং greased ঘূর্ণন অংশ -> দড়ি সুরক্ষা এবং বিনামূল্যে রোলার আন্দোলন সমর্থন করে।
- ইনস্টলেশন ভিত্তি:ফাউন্ডেশন, ঢালাই সংযোগ, এবং আন্ডার-ডেক শক্তিবৃদ্ধি নির্বাচিত লোড এবং হুল বিন্যাসের জন্য পরীক্ষা করা আবশ্যক।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র আকার Dn |
D1 | D2 +2/0 |
03 +2/0 |
ডি | D5 H7 | R1 | R2 | R3 | R4 | এইচ | H1 | H2 | H3 | H4 | e | ||||||||||||||||||||
| 150 | 150 | 230 | 216 | 110 | 90 | 30 | 52 | 15 | 11 | 137 | 25 | 84 | 44,7 | 43,38 | 37,7 | ||||||||||||||||||||
| 200 | 200 | 300 | 280 | 145 | 115 | 40 | 66 | 20 | 13 | 157 | 30 | 99 | 59,2 | 35.46 | 46,3 | ||||||||||||||||||||
| 250 | 250 | 370 | 340 | 165 | 135 | 50 | 80 | 25 | 15 | 177 | 32 | 105 | 73,5 | 28,33 | 55,0 | ||||||||||||||||||||
| 300 | 300 | 430 | 400 | 190 | 150 | 55 | 87 | 30 | 16 | 197 | 33 | 125 | 82,6 | 32,62 | 60,8 | ||||||||||||||||||||
| 350 | 350 | 490 | 460 | 210 | 167 | 55 | ৮৯ | 30 | 17 | 217 | 33 | 140 | 83,7 | 49,06 | 63,7 | ||||||||||||||||||||
| 400 | 400 | 560 | 520 | 225 | 177 | 63 | 99 | 30 | 18 | 237 | 43 | 150 | 91,8 | 52,0 | 72,2 | ||||||||||||||||||||
| 450 | 450 | 620 | 590 | 245 | 190 | 63 | 101 | 30 | 19 | 257 | 43 | 162 | 92,5 | 67,07 | ৭, ৪ ৮ | ||||||||||||||||||||
| 500 | 500 | 680 | 660 | 260 | 205 | 63 | 103 | 30 | 20 | 277 | 43 | 180 | 93,0 | ৮২,৯৪ | 77,6 | ||||||||||||||||||||
| নামমাত্র আকার Dn |
জ | h1 | h2 | স্ক্রু সেট করুন | টি | T1 | এন | ঢালাই পা দৈর্ঘ্য | SWL খ | গণনা করা ওজন (কেজি/সেট) |
|||||||||||||||||||||||||
| θ = 90° | θ = 0° | ||||||||||||||||||||||||||||||||||
| s | z1 | (kN) | (আমি) | (kN) | (ঠ) | টাইপ ক |
টাইপ বি | ||||||||||||||||||||||||||||
| 150 | 5 | 35 | 25 | M6 | 22 | 6 | 8 | 265 | 27 | 186 | 19 | 23 | 24 | ||||||||||||||||||||||
| 200 | 5 | 38 | 35 | M6 | 26 | 6 | 10 | 441 | 45 | 314 | 32 | 42 | 43 | ||||||||||||||||||||||
| 250 | 6 | 40 | 35 | M8 | 30 | 6 | 11 | 579 | 59 | 412 | 42 | 77 | 80 | ||||||||||||||||||||||
| নামমাত্র আকার Dn |
D1 | D2 +2/0 |
ডি ঘ +2/0 |
D4 | Ds H7 | R1 | R2 | R3 | R4 | এইচ | H1 | H2 | H3 | H4 | e | ||||||||||||||||||||
| 300 | 7 | 45 | 40 | M8 | 32 | 29 | 8 | 12 | 726 | 74 | 510 | 52 | 109 | 112 | |||||||||||||||||||||
| 350 | 7 | 50 | 45 | M8 | 34 | 29 | 8 | 15 | 1040 | 106 | 736 | 75 | 154 | 160 | |||||||||||||||||||||
| 400 | 7 | 53 | 49 | এমবি | 36 | 30 | 12 | 17 | 1246 | 127 | 883 | 90 | 207 | 215 | |||||||||||||||||||||
| 450 | 7 | 57 | 53 | M8 | 38 | 32 | 12 | 20 | 1599 | 163 | 1 128 | 115 | 275 | 286 | |||||||||||||||||||||
| 500 | 7 | 65 | 60 | M8 | 40 | 34 | 12 | 23 | 1942 | 198 | 1 373 | 140 | 360 | 374 | |||||||||||||||||||||
নির্বাচন এবং অনুসন্ধান গাইড
ধাপ 1: ISO 13755 টাইপ A নিশ্চিত করুন এবং প্রতিস্থাপনের সামঞ্জস্যের জন্য প্রকল্পটির বর্তমান 2020 সংস্করণ বা একটি উত্তরাধিকার 2012 অঙ্কন প্রয়োজন কিনা তা জানান।
ধাপ 2: জাহাজের মুরিং বিন্যাস, উপলব্ধ ইনস্টলেশন স্পেস, দড়ির ব্যাস এবং দড়ি প্রস্তুতকারকের অনুমোদিত D/d বাঁক অনুপাত অনুযায়ী নামমাত্র আকার Dn নির্বাচন করুন।
ধাপ 3: দড়ির সীসা দিক এবং প্রযোজ্য থিটা লোড কেস, প্রয়োজনীয় চিহ্নিত SWL, ফাউন্ডেশন বা পেডেস্টাল বিন্যাস, আন্ডার-ডেক রিইনফোর্সমেন্ট এবং ওয়েল্ডিং ইন্টারফেস নিশ্চিত করুন।
ধাপ 4: উপাদান নিশ্চিত করুন: স্ট্যান্ডার্ড কাস্ট স্টিল রোলার, এক্সেল ম্যাটেরিয়াল, বুশ ম্যাটেরিয়াল, অথবা যেকোন নন-স্ট্যান্ডার্ড স্টেইনলেস স্টীল/বিশেষ উপাদান বিকল্প প্রকৌশল পর্যালোচনা সাপেক্ষে।
ধাপ 5: উদ্ধৃতির আগে পৃষ্ঠের চিকিত্সা, চূড়ান্ত পেইন্ট সিস্টেম, তৈলাক্তকরণ ব্যবস্থা, পরিদর্শনের সুযোগ, উপাদান সনাক্তকরণ এবং শ্রেণিবিন্যাস সমাজের প্রয়োজনীয়তা নিশ্চিত করুন।
ধাপ 6: পরিমাণ, জাহাজের ধরন, ইনস্টলেশন অবস্থান, অঙ্কন বা রেফারেন্স ফটো, ডেলিভারির গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।
গঠন
ঢালাই ইস্পাত রোলার | ধুর | পিতল / ব্রোঞ্জের ঝোপ | গ্রীস পাথ এবং তৈলাক্তকরণ পয়েন্ট | উপরের ধুলোর আবরণ নেই | ভিত্তি / আসন | জাহাজের কাঠামোর সাথে ঢালাই সংযোগ
ঢালাই, দড়ি যোগাযোগ এবং ইনস্টলেশন সুবিধা
- টাইপ এ টাইপ বি-তে লাগানো উপরের ডাস্ট কভার ছাড়াই একটি কাস্ট স্টিলের রোলার বডি ব্যবহার করে, যা পরিদর্শন এবং তৈলাক্তকরণের জন্য উপরের অ্যাক্সেল এবং বুশ এলাকায় সরাসরি অ্যাক্সেসের অনুমতি দেয়।
- ঘূর্ণায়মান রোলার একটি নির্দিষ্ট গাইড পৃষ্ঠের তুলনায় কম স্লাইডিং যোগাযোগের সাথে দড়ির দিক পরিবর্তন করে, যখন রোলারটি অবাধে ঘোরানো এবং সঠিকভাবে লুব্রিকেটেড থাকে তখন ঘর্ষণ কমাতে সাহায্য করে।
- দড়ি-সংযোগের পৃষ্ঠগুলি মসৃণ এবং রুক্ষতা বা অনিয়ম থেকে মুক্ত হওয়া উচিত যা ঘর্ষণ দ্বারা মুরিং লাইনকে ক্ষতিগ্রস্ত করতে পারে।
- ISO 13755 নামমাত্র আকার 150-250 এবং 300-500 এর জন্য পৃথক সমাবেশের বিবরণ ব্যবহার করে, তাই প্রতিস্থাপন অনুসন্ধানে নামমাত্র আকার এবং বিদ্যমান বিন্যাস অঙ্কন অন্তর্ভুক্ত করা উচিত।
- বর্তমান মান D/d অনুপাত নির্দেশিকা যোগ করে: রোলার যোগাযোগ ব্যাস এবং দড়ি ব্যাস একসাথে পর্যালোচনা করা উচিত কারণ অত্যধিক নমন দড়ি শক্তি হ্রাস করতে পারে।
- ভিত্তি এবং ঢালাই সংযোগ প্লাস্টিকের বিকৃতি বা ক্র্যাকিং ছাড়াই হুল কাঠামোতে নির্বাচিত সর্বাধিক লোডিং প্রেরণ করতে হবে; স্থানীয় ডেক বা পেডেস্টাল শক্তিবৃদ্ধি তাই ইনস্টলেশন চেকের অংশ।
- বাহ্যিক অ্যান্টি-জারা সুরক্ষা এবং ঘূর্ণায়মান অংশগুলির গ্রীসিং কার্যকরী নিয়ন্ত্রণ প্রয়োজন; চূড়ান্ত আবরণ বিল্ড আপ, গ্রীস প্রকার, এবং রক্ষণাবেক্ষণের ব্যবধান প্রকল্পের স্পেসিফিকেশন অনুসরণ করা উচিত।
কাস্টম বৈশিষ্ট্য
- স্ট্যান্ডার্ড সংস্করণ:ISO 13755:2020 নতুন অনুসন্ধানের জন্য সুপারিশ করা হয়েছে -> আপডেট করা SWL শব্দ এবং D/d নির্দেশিকা সহ বর্তমান প্রকাশিত সংস্করণ।
- উত্তরাধিকার সংস্করণ:ISO 13755:2012 -> শুধুমাত্র তখনই ব্যবহার করুন যখন একটি বিদ্যমান জাহাজের অঙ্কন, প্রতিস্থাপন আইটেম, বা প্রকল্পের স্পেসিফিকেশন স্পষ্টভাবে পূর্ববর্তী সংস্করণের প্রয়োজন হয়।
- প্রকার:উপরের ডাস্ট কভার ছাড়া টাইপ A -> কভার সহ টাইপ B কাস্ট স্টিল এবং কভার সহ টাইপ সি স্টিল প্লেট নির্মাণ থেকে আলাদা করুন।
- নামমাত্র আকার:Dn 150-500 mm -> দড়ির আকার, লাইন পাথ, ইনস্টলেশন স্পেস এবং রেফারেন্স SWL সহ একসাথে নির্বাচন করুন।
- রেফারেন্স SWL:থিটা কোণ দ্বারা দুটি স্ট্যান্ডার্ড লোড কেস -> প্রকৃত চিহ্নিত মান প্রকৃত লোডিং এবং ইনস্টলেশন শর্ত অনুযায়ী সম্মত হয়।
- স্ট্যান্ডার্ড উপাদান ভিত্তি:কাস্ট স্টিল রোলার >=205 N/mm2 ফলন; এক্সেল >=350 N/mm2 ফলন; পিতল / ব্রোঞ্জ / সমতুল্য গুল্ম।
- বিকল্প উপাদান:কাস্ট স্টেইনলেস স্টীল বা বিশেষ উপাদান নিশ্চিত করা -> শক্তি, ঝালাই, ক্ষয় আচরণ, মেশিনিং, এবং অনুমোদনের ভিত্তিতে পর্যালোচনা প্রয়োজন।
- পৃষ্ঠ চিকিত্সা:Sa 2.5 ব্লাস্টিং প্লাস ইপোক্সি শপ প্রাইমার একটি প্রজেক্ট রেফারেন্স হিসাবে ব্যবহার করা যেতে পারে -> চূড়ান্ত আবরণ সিস্টেম এবং ডিএফটি ভেসেল পেইন্ট স্পেসিফিকেশন অনুসরণ করে।
- শংসাপত্রের প্রয়োজনীয়তা:অর্ডার স্কোপ অনুযায়ী উপলব্ধ -> নির্মাতা শংসাপত্র, উপাদান শংসাপত্র, শ্রেণী জরিপ, সাক্ষী পরিদর্শন, এবং উদ্ধৃতির আগে চূড়ান্ত চিহ্নিতকরণ নিশ্চিত করুন।
কিভাবে এটা কাজ করে
মুরিং লাইন রোলারের কাছে আসে -> মসৃণ ঢালাই ইস্পাতের যোগাযোগের পৃষ্ঠে দড়ি বহন করে -> রোলার অ্যাক্সেল এবং বুশের চারপাশে ঘোরে -> স্লাইডিং ঘর্ষণ হ্রাস সহ লাইনের দিক পরিবর্তন -> ফাউন্ডেশন এবং ঢালাই করা হুল কাঠামোর মাধ্যমে লোড স্থানান্তর -> তৈলাক্তকরণ এবং পরিদর্শন বিনামূল্যে ঘূর্ণন বজায় রাখে
অ্যাপ্লিকেশন
শিপসাইড রোলার ফেয়ারলিড ব্যবস্থা | পেডেস্টাল ফেয়ারলিডস | জাহাজের ডেক মুরিং স্টেশন | মুরিং লাইনের দিক পরিবর্তন | নতুন নির্মাণ প্রকল্প | প্রতিস্থাপন এবং মেরামত প্রকল্প
সার্টিফিকেশন এবং সুবিধা
শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, উপাদানের সন্ধানযোগ্যতা, পরিদর্শনের সুযোগ এবং শ্রেণিবিন্যাস সমিতির অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে। প্রাপ্যতা অর্ডার সুযোগ এবং শ্রেণী গ্রহণ সাপেক্ষে.
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।
অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1: একটি নতুন অনুসন্ধানের জন্য কি ISO 13755:2020 বা ISO 13755:2012 ব্যবহার করা উচিত?
A1: ISO 13755:2020 হল বর্তমান সংস্করণ এবং প্রত্যাহার করা 2012 সংস্করণটিকে প্রতিস্থাপন করে৷ একটি উত্তরাধিকার 2012 ভিত্তি শুধুমাত্র তখনই ব্যবহার করা উচিত যখন জাহাজের অঙ্কন বা প্রতিস্থাপনের প্রয়োজনীয়তা বিশেষভাবে এটির জন্য আহ্বান করে। অনুসন্ধানে প্রয়োজনীয় সংস্করণটি উল্লেখ করুন।
প্রশ্ন 2: কিভাবে নামমাত্র আকার এবং SWL নির্বাচন করা উচিত?
A2: দড়ির ব্যাস, D/d বাঁক অনুপাত, দড়ির সীসার দিক, থিটা লোড কেস, ভেসেল মুরিং প্ল্যান, ফাউন্ডেশন এবং আন্ডার-ডেক রিইনফোর্সমেন্টের সাথে একসাথে Dn নির্বাচন করুন। টেবিল SWL হল রেফারেন্স মান; প্রকৃত চিহ্নিত SWL বাস্তব লোডিং এবং ইনস্টলেশন অবস্থার জন্য সম্মত এবং মান মান অতিক্রম করা উচিত নয়.
প্রশ্ন 3: একটি ধুলো আবরণ ছাড়া টাইপ A এর জন্য কোন রক্ষণাবেক্ষণ গুরুত্বপূর্ণ?
A3: পরীক্ষা করুন যে রোলারটি অবাধে ঘুরছে, অ্যাক্সেল এবং বুশকে লুব্রিকেটেড রাখুন, দূষণ বা ক্ষয়ের জন্য উন্মুক্ত উপরের অংশটি পরিদর্শন করুন এবং রুক্ষতা বা ক্ষতির জন্য দড়ি-সংযোগের পৃষ্ঠটি পরীক্ষা করুন। টাইপ বি বিবেচনা করা উচিত যখন প্রকল্পের জন্য বিশেষভাবে একটি উপরের ধুলো আবরণ প্রয়োজন।
