১০০–৪৫০মিমি পেডেস্টাল রোলার ফেয়ারলিড উইথ ক্লিট | জাহাজের মুরিংয়ের জন্য ভেরিফাইড এসডব্লিউএল (২৫৪–১৭৬৬ কিলোনিউটন)
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipment |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| মডেল নম্বার: | স্ট্যান্ডার্ড এবং কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | As per quotation |
| প্যাকেজিং বিবরণ: | প্যালেট বা কাস্টমাইজড |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টিটি, এল/সি |
| যোগানের ক্ষমতা: | গ্রাহকদের চাহিদা পূরণ করুন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | CB/T 436-2000 | রোলার টাইপ: | CB*58-83 স্ট্যান্ডার্ড রোলার সহ A টাইপ করুন |
|---|---|---|---|
| রোলার ব্যাস: | 100 মিমি ~ 450 মিমি | রোলার নং: | রোলার নম্বর: একক বেলন |
| রোলার ওজন: | 9.9 কেজি ~ 452 কেজি | ভিত্তি ওজন: | 63.9kg~454.4kg |
| উপকরণ: | হালকা C-Mn ইস্পাত, স্টেইনলেস স্টীল, ঢালাই ইস্পাত, NodularCast আয়রন | সারফেস ট্রিটমেন্ট: | S2.5-এ স্যান্ডব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, কাস্টমাইজড পৃষ্ঠ চিকিত্সা উপলব |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | ক্লিট পিডেস্টাল রোলার ফেয়ারলিড,CB/T 436 ফেয়ারলিড,CB/T 436 পিডেস্টাল রোলার ফেয়ারলিড |
||
পণ্যের বর্ণনা

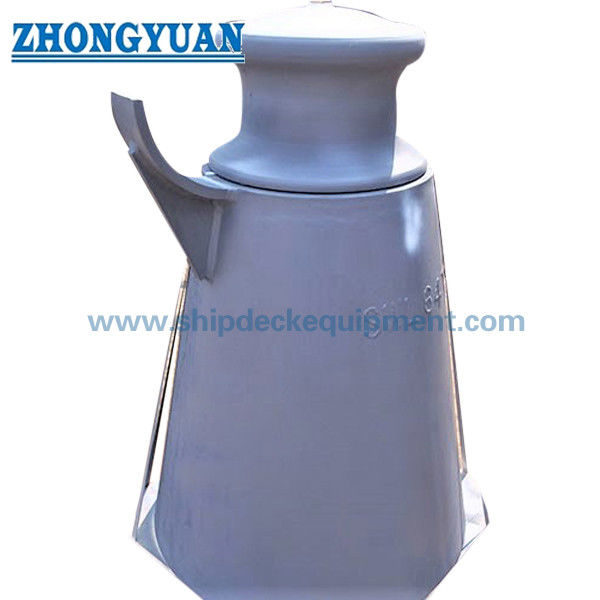

১০০-৪৫০মিমি পেডেস্টাল রোলার ফেয়ারলিড সহ ক্লিট | জাহাজের মুরিংয়ের জন্য যাচাইকৃত SWL (২৫৪-১৭৬৬ kN)
পণ্যের সংক্ষিপ্ত বিবরণ
CB/T ৪৩৬ টাইপ এ পেডেস্টাল রোলার ফেয়ারলিড সহ ক্লিট জাহাজের মুরিং সিস্টেমে দড়ি পরিচালনা এবং অস্থায়ীভাবে সুরক্ষিত করার জন্য ডিজাইন করা হয়েছে।
উন্নত পেডেস্টাল কাঠামো ডেক থেকে ফেয়ারলিড পর্যন্ত সঠিক দড়ির কোণ নিশ্চিত করে, অস্বাভাবিক বাঁকানো কমায় এবং লোড বিতরণ উন্নত করে।
ঘূর্ণায়মান কাস্ট স্টিল রোলার ঘর্ষণ এবং দড়ির ক্ষয় কমায়, যখন সমন্বিত ক্লিট দ্রুত অবস্থান এবং ধরে রাখতে সক্ষম করে।
প্রকৃত মুরিং লোডের অধীনে নির্বাচনের জন্য সংজ্ঞায়িত SWL মান সহ প্রকৌশলী, নির্ভরযোগ্য লোড স্থানান্তর এবং অপারেশনাল নিরাপত্তা নিশ্চিত করে।
দ্রুত স্পেসিফিকেশন
- রোলারের ব্যাস: ১০০-৪৫০ মিমি → দড়ির ক্ষমতা নির্ধারণ করে
- পেডেস্টালের উচ্চতা (H): ~১০০০ মিমি → সঠিক লিড কোণ নিশ্চিত করে
- SWL: ২৫৪-১৭৬৬ kN → অনুমোদিত লোড নির্ধারণ করে
- কার্যকারিতা: গাইড + ক্লিটিং → সম্মিলিত অপারেশন
- উপাদান: কাস্ট স্টিল রোলার + ফ্যাব্রিকেটেড পেডেস্টাল → শক্তি
- শ্যাফ্ট: উচ্চ-শক্তির স্টিল → লোড স্থানান্তর
- লুব্রিকেশন: গ্রীস নিপল → সহজ রক্ষণাবেক্ষণ
- পৃষ্ঠ: Sa2.5 + প্রাইমার → ক্ষয় প্রতিরোধ
- মান: CB/T ৪৩৬-২০০০ → সামুদ্রিক সম্মতি
প্রধান প্রযুক্তিগত পরামিতি
| রোলার ব্যাস। |
প্রযোজ্য তারের দড়ির ব্যাস (সর্বোচ্চ)। (শুধুমাত্র রেফারেন্সের জন্য) |
মাত্রা | ওজন কেজি |
SWL (kN) | ||||||||||||||||
| ফাইবার দড়ি ব্যাস। |
প্রকৃতি দড়ি ব্যাস। |
SWR (GB /T ৮৯১৮) শক্তি ১৫৭০ Mpa |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | রোলার | পেডেস্টাল | |||
| ৬X২৪ | ৬X৩৭ | |||||||||||||||||||
| ১০০ | ২৮ | ৪০ | ১১. ০ | ১১ | ৬০ | ১৬০ | ৪৮ | ৪০ | ১৭৬ | ১২ | ৩৫ | ৫ | ৫ | ৬০ | ৩ | ৮ | ৬ | ৯.৯ | ৫৩. ৯ | ২৫৪ |
| ১৫০ | ৩২ | ৪৫ | ১৬~১৮ | ১৪~১৬ | ২৪০ | ৭১ | ৬০ | Z৬৪ | ২১১ | ৪০ | ৯ | ৭ | ৭৫ | ৩ | ১২ | ৮ | ৩৩. ৮ | ১২৯. ০ | ৪১২ | |
| ২০০ | ৪০ | ৫৫ | ২২ | ২০ | ৩১০ | ৯৫ | ৮০ | ৩৩৮ | ২৫১ | ৫০ | ১০ | ৮ | ৮৫ | ৩ | ১৪ | ১০ | ৬৮. ০ | ১৭৮. ০ | ৫৫০ | |
| ২৫০ | ৪৫ | ৬৫ | ২৪ | ২৪ | ৮০ | ৩৮০ | ১০৭ | ৯০ | ৪০৮ | ২৯৮ | ৬০ | ১০ | ৮ | ১০০ | ৪ | ১৪ | ১০ | ১১৪. ০ | ২০৭ | ৮২৪ |
| ৩০০ | ৫০ | ৭০ | ৩০ | ২৮ | ৪৪০ | ১২৭ | ১১০ | ৪৭২ | ৩২১ | ৬০ | ১৩ | ১০ | ১০০ | ৪ | ১৬ | ১৪ | ১৬৮. ০ | ২৬৫ | ১১৯৬ | |
| ৩৫০ | ৫৫ | ৭৫ | ৩৮ | ৩৪ | ৫০০ | ১৪৪ | ১২৫ | ৫৩৬ | ৩৪৬ | ৬৫ | ১৩ | ১০ | ১০০ | ৪ | ১৮ | ১৪ | ২৪৮ | ৩৩২. ০ | ১৪৫২ | |
| ৪০০ | ৬৫ | ৮৫ | ৪০~৪২ | ৩৮~৪০ | ১০০ | ৫৬০ | ১৬১ | ১৪০ | ৬০০ | ৩৭০ | ১০ | ১৪ | ১২ | ১০০ | ৫ | ২০ | ১৬ | ৩৫৫. ০ | ৪০১. ৩ | ১৭৬৬ |
| ৪৫০ | ৮০ | ৪৪ | ৪২~৪৪ | ৬২০ | ১৮০ | ১৫৫ | ৬৬০ | ৩৯৪ | ৯০ | ১৪ | ১২ | ১২০ | ৫ | ২০ | ১৬ | ৪৫২. ০ | ৪৪৫.৪ | ১৭৬৬ | ||
| দ্রষ্টব্য: পেডেস্টাল h= ১০০০ মিমি | ||||||||||||||||||||
নির্বাচন নির্দেশিকা
ধাপ ১ → রোলারের ব্যাস নির্বাচন করুন → দড়ির আকারের উপর ভিত্তি করে
ধাপ ২ → দড়ির ধরণ নিশ্চিত করুন → ফাইবার বা স্টিলের তারের দড়ি
ধাপ ৩ → SWL নিশ্চিত করুন → মুরিং লোড অতিক্রম করতে হবে
ধাপ ৪ → পেডেস্টালের উচ্চতা নিশ্চিত করুন → ডেক লিড কোণের সাথে মিলান
ধাপ ৫ → কার্যকারিতা নিশ্চিত করুন → ক্লিট সহ বা শুধুমাত্র গাইড করার জন্য
ধাপ ৬ → সার্টিফিকেশন নিশ্চিত করুন → ক্লাস প্রয়োজনীয়তা
গঠন
কাস্ট স্টিল রোলার | ক্লিট | উন্নত পেডেস্টাল | শ্যাফ্ট | লুব্রিকেশন সিস্টেম
কাস্টম অ্যাট্রিবিউটস
- পেডেস্টালের উচ্চতা: ৫০০~১৫০০ মিমি → সঠিক দড়ির লিড
- SWL: ২৫৪-১৭৬৬ kN → লোড ক্ষমতা
- কার্যকারিতা: গাইড + হোল্ড → কার্যকর অপারেশন
- উপাদান: কাস্ট স্টিল → শক্তি
- শ্যাফ্ট: উচ্চ শক্তি → লোড স্থানান্তর
- লুব্রিকেশন: গ্রীস সিস্টেম → মসৃণ ঘূর্ণন
- সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষার সার্টিফিকেট
অনুসন্ধান নির্দেশিকা
অনুগ্রহ করে দড়ির ব্যাস, প্রয়োজনীয় SWL, পেডেস্টালের উচ্চতা (যদি ভিন্ন হয়), ইনস্টলেশন অবস্থান এবং সার্টিফিকেশন প্রদান করুন।
এটি কিভাবে কাজ করে
উন্নত পেডেস্টাল সঠিক দড়ির কোণ নিশ্চিত করে, রোলার ঘর্ষণ কমায় এবং ক্লিট অস্থায়ীভাবে সুরক্ষিত করার অনুমতি দেয়।
অ্যাপ্লিকেশন
জাহাজের ডেক মুরিং | উচ্চ লিড কোণ অ্যাপ্লিকেশন | কম্প্যাক্ট লেআউট
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; সঠিক লিড কোণ ডিজাইন, দড়ির ক্ষয় হ্রাস, সমন্বিত কার্যকারিতা।
ড্রয়িং এবং ছবি

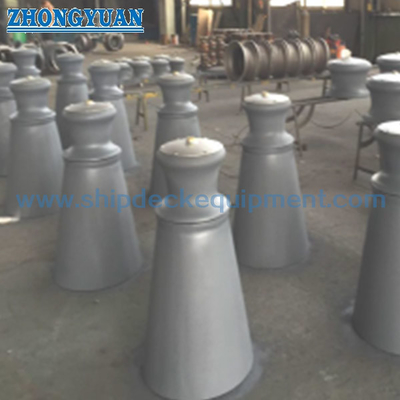

GA ড্রয়িং | পণ্যের ছবি
অর্ডার
MOQ: ১ ইউনিট | ডেলিভারি: ৪৫-৬০ দিন | কাস্টম উচ্চতা উপলব্ধ
FAQ
প্রশ্ন ১: পেডেস্টালের উচ্চতা কেন গুরুত্বপূর্ণ?
ক: এটি সঠিক দড়ির লিড কোণ নিশ্চিত করে এবং পার্শ্ব লোড কমায়।
প্রশ্ন ২: উচ্চতা কি কাস্টমাইজ করা যায়?
ক: হ্যাঁ, ডেকের লেআউটের সাথে মানানসই করার জন্য পেডেস্টালের উচ্চতা সামঞ্জস্য করা যেতে পারে।
প্রশ্ন ৩: SWL কিভাবে নির্বাচন করবেন?
ক: SWL প্রত্যাশিত মুরিং লোড অতিক্রম করতে হবে।
