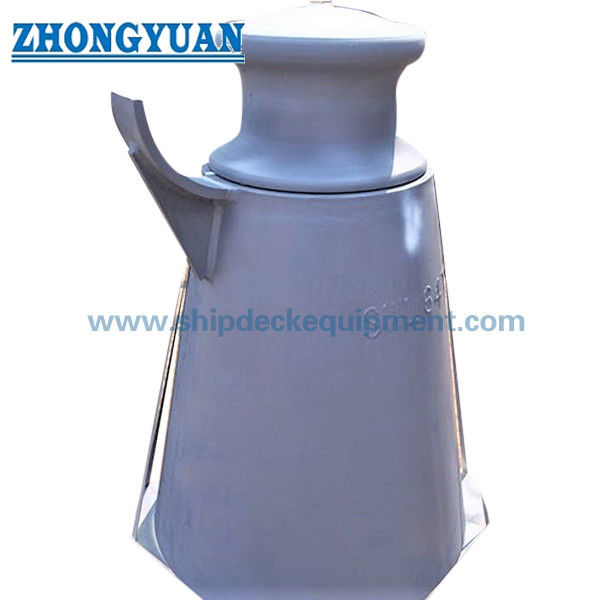

DN100mm 450mm Pedestal Roller Fairlead with Cleat. জাহাজের মোরিংয়ের জন্য SWL (254 ¢ 1766 কেএন) যাচাই করা হয়েছে
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | CB/T 436-2000 | রোলার টাইপ: | CB*58-83 স্ট্যান্ডার্ড রোলার সহ A টাইপ করুন |
|---|---|---|---|
| রোলার ব্যাস: | 100 মিমি ~ 450 মিমি | রোলার নং: | রোলার নম্বর: একক বেলন |
| রোলার ওজন: | 9.9 কেজি ~ 452 কেজি | ভিত্তি ওজন: | 63.9kg~454.4kg |
| উপকরণ: | হালকা C-Mn ইস্পাত, স্টেইনলেস স্টীল, ঢালাই ইস্পাত, NodularCast আয়রন | সারফেস ট্রিটমেন্ট: | S2.5-এ স্যান্ডব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, কাস্টমাইজড পৃষ্ঠ চিকিত্সা উপলব |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | ক্লিট পিডেস্টাল রোলার ফেয়ারলিড,CB/T 436 ফেয়ারলিড,CB/T 436 পিডেস্টাল রোলার ফেয়ারলিড |
||
পণ্যের বর্ণনা
DN100mm 450mm Pedestal Roller Fairlead with Cleat. জাহাজের মোরিংয়ের জন্য SWL (254 ¢ 1766 কেএন) যাচাই করা হয়েছে
পণ্যের সংক্ষিপ্ত বিবরণ
CB/T 436 টাইপ A পিডেস্টাল রোলার ফায়ারলিড ক্লিট সহ সমন্বিত দড়ি গাইডিং এবং সাময়িকভাবে জাহাজের মোরিং সিস্টেমে সুরক্ষার জন্য ডিজাইন করা হয়েছে।
উঁচু প্যাডেস্টাল কাঠামো ডেক থেকে ফায়ারলিড পর্যন্ত সঠিক দড়ি লিড কোণ নিশ্চিত করে, অস্বাভাবিক বাঁক কমিয়ে দেয় এবং লোড বিতরণ উন্নত করে।
ঘোরানো ঢালাই ইস্পাত রোলার ঘর্ষণ এবং দড়ি পরিধান হ্রাস করে, যখন সমন্বিত cleat দ্রুত অবস্থান এবং ধরে রাখার অনুমতি দেয়।
প্রকৃত মোরিং লোডের অধীনে নির্বাচনের জন্য সংজ্ঞায়িত SWL মানগুলির সাথে ডিজাইন করা হয়েছে, নির্ভরযোগ্য লোড স্থানান্তর এবং অপারেশন নিরাপত্তা নিশ্চিত করে।
দ্রুত বিবরণী
- রোলার ব্যাসার্ধঃ 100 √ 450 মিমি → দড়ি ক্ষমতা নির্ধারণ করে
- প্যাডেস্টাল উচ্চতা (এইচ): ~ 1000 মিমি → সঠিক সীসা কোণ নিশ্চিত করে
- এসডব্লিউএলঃ ২৫৪ ০১৭৬৬ কেএন → অনুমোদিত লোড নির্ধারণ করে
- ফাংশনঃ গাইডিং + ক্লিটিং → সমন্বিত অপারেশন
- উপাদানঃ ঢালাই ইস্পাত রোলার + উত্পাদিত প্যাডেস্টাল → শক্তি
- শ্যাফ্টঃ উচ্চ-শক্তি স্টিল → লোড স্থানান্তর
- তৈলাক্তকরণঃ গ্রীস স্তনবৃন্ত → সহজ রক্ষণাবেক্ষণ
- পৃষ্ঠঃ Sa2.5 + প্রাইমার → ক্ষয় প্রতিরোধ
- স্ট্যান্ডার্ডঃ CB/T 436-2000 → সামুদ্রিক সম্মতি
প্রধান প্রযুক্তিগত পরামিতি
| রোলার ডায়া। |
প্রযোজ্য ওয়্যার রোপ ডায়া (সর্বোচ্চ) (শুধুমাত্র তথ্যের জন্য) |
মাত্রা | ওজন কেজি |
SWL (kN) | ||||||||||||||||
| ফাইবার দড়ি ডায়া। |
প্রকৃতি দড়ি ডায়া। |
এসডব্লিউআর (GB /T 8918) শক্তি ১৫৭০ এমপিএ |
a | ডি১ | ডি২ | ডি৩ | ডি৪ | এইচ | H1 | কে | K1 | এল | s | t | T1 | রোলার | প্যাডেস্টাল | |||
| ৬x২৪ | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. ৯ | 254 |
| 150 | 32 | 45 | ১৬-১৮ | ১৪-১৬ | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. ৮ | 129. | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. | 178. | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. | 1452 | |
| 400 | 65 | 85 | ৪০-৪২ | ৩৮-৪০ | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. | 401. ৩ | 1766 |
| 450 | 80 | 44 | ৪২-৪৪ | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. | 445.4 | 1766 | ||
| দ্রষ্টব্যঃ প্যাডেস্টাল h= 1000 মিমি | ||||||||||||||||||||
নির্বাচন নির্দেশিকা
ধাপ 1 ️ রোলারের ব্যাসার্ধ নির্বাচন করুন → দড়ি আকারের উপর ভিত্তি করে
ধাপ ২ ️ রোপের ধরন নিশ্চিত করুন → ফাইবার বা স্টিলের তারের রোপ
ধাপ 3 ️ SWL নিশ্চিত করুন → মোরিং লোড অতিক্রম করতে হবে
ধাপ ৪ ️ প্যাডেস্টালের উচ্চতা নিশ্চিত করুন → ম্যাচ ডেক লিড কোণ
ধাপ ৫ ️ ফাংশন নিশ্চিত করুন → শুধুমাত্র ক্ল্যাট বা গাইডিং দিয়ে
ধাপ ৬ ️ সার্টিফিকেশন নিশ্চিত করুন → ক্লাসের প্রয়োজনীয়তা
কাঠামো
ঢালাই ইস্পাত রোলার। ক্লিট। উচ্চতর পদাঙ্ক। শ্যাফ্ট। তৈলাক্তকরণ ব্যবস্থা।
কাস্টম অ্যাট্রিবিউট
- প্যাডেস্টাল উচ্চতাঃ 500 ~ 1500 মিমি → সঠিক দড়ি সীসা
- SWL: 2541766 kN → লোড ক্ষমতা
- ফাংশনঃ গাইড + হোল্ড → দক্ষ অপারেশন
- উপাদানঃ ঢালাই ইস্পাত → শক্তি
- শ্যাফ্টঃ উচ্চ শক্তি → লোড স্থানান্তর
- তৈলাক্তকরণঃ গ্রীস সিস্টেম → মসৃণ ঘূর্ণন
- সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, নির্মাতাদের পরীক্ষার শংসাপত্র
অনুসন্ধান গাইড
দয়া করে রোপের ব্যাসার্ধ, প্রয়োজনীয় SWL, প্যাডেস্টালের উচ্চতা (যদি ভিন্ন হয়), ইনস্টলেশনের অবস্থান এবং শংসাপত্র প্রদান করুন।
কিভাবে কাজ করে
উঁচু পদাঙ্ক সঠিক দড়ি কোণ নিশ্চিত করে, রোলার ঘর্ষণ হ্রাস করে, এবং ক্লিট সাময়িকভাবে সুরক্ষিত করার অনুমতি দেয়।
অ্যাপ্লিকেশন
জাহাজের ডেকের মোরিং∙ উচ্চ নেতৃত্ব কোণ অ্যাপ্লিকেশন∙ কম্প্যাক্ট বিন্যাস
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস; সঠিক লিড কোণ নকশা, কম দড়ি পরা, ইন্টিগ্রেটেড ফাংশন।
অঙ্কন ও ছবি

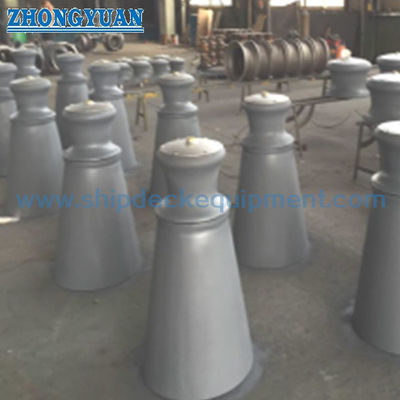

জিএ অঙ্কন। প্রোডাক্টের ছবি
অর্ডার
MOQ: 1 ইউনিট। ডেলিভারিঃ 45-60 দিন। কাস্টমাইজড উচ্চতা উপলব্ধ।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ পিডেস্টালের উচ্চতা কেন গুরুত্বপূর্ণ?
উঃ এটি সঠিক দড়ি লিড কোণ নিশ্চিত করে এবং পাশের লোড হ্রাস করে।
প্রশ্ন 2: উচ্চতা কাস্টমাইজ করা যাবে?
উত্তরঃ হ্যাঁ, প্যাডেস্টালের উচ্চতা ডেকের বিন্যাসের সাথে সামঞ্জস্যপূর্ণভাবে সামঞ্জস্য করা যায়।
প্রশ্ন 3: SWL কিভাবে নির্বাচন করবেন?
উত্তরঃ এসডব্লিউএলকে প্রত্যাশিত মোরিং লোড অতিক্রম করতে হবে।
