DIN 81907 ফর্ম একটি কাস্টিং রোলার পেডেস্টাল রোলার ফেয়ারলেডস শিপ মুরিং সরঞ্জাম
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | DIN81906-1999 (রোলার), DIN 81907-1997 | টাইপ: | নলাকার পেডেস্টালের উপর একটি রোলার গঠন করুন |
|---|---|---|---|
| রোলার ব্যাস: | 160 ~ 560 মিমি | রোলার নং: | একক রোলার |
| রোলার ওজন: | 12~580 কেজি | উপকরণ: | হালকা ইস্পাত, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্টিং স্টিল, নোডুলার কাস্ট আয়রন |
| সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ স্টেইনলেস স্টিল, কাস্টমাইজড পৃষ্ঠ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | DIN 81907 পেডেস্টাল রোলার ফেয়ারলেডস,CCS DIN 81907 পেডেস্টাল রোলার ফেয়ারলেডস,CCS শিপ মুরিং সরঞ্জাম |
||
পণ্যের বর্ণনা
DIN 81907 ফর্ম একটি পেডেস্টাল রোলার ফেয়ারলিড | নলাকার বেস মুরিং দড়ি গাইড
পণ্য ওভারভিউ
ডিআইএন 81907 ফর্ম এ পেডেস্টাল রোলার ফেয়ারলিড হল একটি সিঙ্গেল-রোলার রোপ লিডিং ডিভাইস যা শিপ মুরিং স্টেশনগুলিতে ব্যবহৃত হয় যেখানে মুরিং লাইনকে একটি ফ্রি-রোটেটিং উল্লম্ব রোলারের মাধ্যমে দিক পরিবর্তন করতে হয়। ফর্ম A একটি নলাকার পেডেস্টাল বিন্যাস ব্যবহার করে এবং সাধারণত জাহাজের দড়ির সীসা অঙ্কন, ডেক শক্তিবৃদ্ধি, ঝালাই বিশদ এবং প্রয়োজনীয় কাজের উচ্চতা অনুসারে ইনবোর্ড ডেক বা ডেক মুরিং এলাকায় ইনস্টল করা হয়।
এই পৃষ্ঠাটি DIN 81906 টাইপ রোলার সহ ফর্ম A-তে ফোকাস করে এবং 10 kN থেকে 320 kN পর্যন্ত সরবরাহ করা SWL পরিসর। ব্রোঞ্জ বুশ এবং শ্যাফ্ট লুব্রিকেশন ইন্টারফেস একটি গুরুত্বপূর্ণ ডিজাইন পয়েন্ট: সঠিক গ্রীস অ্যাক্সেস, শ্যাফ্ট ফিট, বুশিং ক্লিয়ারেন্স এবং রক্ষণাবেক্ষণ অ্যাক্সেস রোলারটিকে মসৃণভাবে ঘোরাতে, স্লাইডিং ঘর্ষণ কমাতে এবং মুরিং দড়িতে অপ্রয়োজনীয় পরিধান সীমিত করতে সহায়তা করে। ঢালাই ইস্পাত রোলার গুণমান, অ-ধ্বংসাত্মক পরীক্ষা, এবং প্রসার্য পরীক্ষা উপাদান গ্রেড, অর্ডার সুযোগ, এবং শ্রেণী বা প্রকল্প পরিদর্শন প্রয়োজনীয়তা অনুযায়ী ব্যবস্থা করা যেতে পারে।
দ্রুত স্পেসিফিকেশন
- পণ্যের ধরন: DIN 81907 ফর্ম একটি পেডেস্টাল রোলার ফেয়ারলিড → জাহাজের মুরিং দড়ি দিক নিয়ন্ত্রণের জন্য একক উল্লম্ব রোলার গাইড।
- স্ট্যান্ডার্ড রেফারেন্স: DIN 81907:1997-12 সঙ্গে DIN 81906 রোলার → ব্যবহৃত হয় যখন জাহাজ বা শিপইয়ার্ড অঙ্কন জার্মান স্ট্যান্ডার্ড পেডেস্টাল ফেয়ারলিড বিন্যাস নির্দিষ্ট করে।
- ফর্ম: ফর্ম A নলাকার পেডেস্টাল → ফর্ম B শঙ্কুযুক্ত পেডেস্টাল থেকে আলাদা এবং উদ্ধৃতির আগে নিশ্চিত করা উচিত।
- সরবরাহকৃত টেবিল থেকে SWL পরিসর: 10 থেকে 320 kN → মুরিং ফেয়ারলিড নির্বাচনের জন্য ব্যবহৃত হয়; এটি উত্তোলন ক্ষমতা হিসাবে গণ্য করা উচিত নয়।
- ফর্ম A পেডেস্টাল উচ্চতা বিকল্প: ছোট নামমাত্র সংখ্যার জন্য 200 থেকে 800 মিমি এবং নামমাত্র নং 20 এবং 32 এর জন্য 200 থেকে 600 মিমি → দড়ির সীসার উচ্চতা এবং ডেকের বিন্যাস মেলানোর জন্য দরকারী।
- রোলার ব্যাস পরিসীমা: 160 থেকে 560 মিমি রেফারেন্স → চূড়ান্ত রোলার আকার নামমাত্র সংখ্যা, SWL, দড়ি বিন্যাস, এবং প্রকল্প অঙ্কন অনুসরণ করে।
- তৈলাক্তকরণ ফোকাস: ব্রোঞ্জ বুশ এবং শ্যাফ্ট লুব্রিকেশন ডিজাইন → নমনীয় রোলার ঘূর্ণন সমর্থন করে এবং স্লাইডিং যোগাযোগের কারণে দড়ি পরিধান কমায়।
- পরিদর্শন ক্ষমতা: ঢালাই মান নিয়ন্ত্রণ, এনডিটি, এবং প্রজেক্টের প্রয়োজনীয়তা অনুযায়ী টেনসিল টেস্টিং উপলব্ধ → পরিদর্শনের সুযোগ উৎপাদনের আগে নিশ্চিত করা উচিত।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র না. |
SWL kN |
জ ফর্ম এ |
জ ফর্ম বি |
ক | খ | গ | d1x S1 | d2 | d3 士1 |
d4 | d5 | চ |
| 1 | 10 | 200 | - | 9 | 60 | 135 | 219,1 X 12,5 | 255 | 62 | - | - | 282 |
| 400 | - | - | - | 482 | ||||||||
| 600 | - | - | - | 682 | ||||||||
| 800 | - | - | - | 882 | ||||||||
| 2 | 20 | 200 | - | 9 | 60 | 135 | 273 X 12,5 | 310 | 72 | - | - | 305 |
| 400 | - | - | - | 505 | ||||||||
| 600 | - | - | - | 705 | ||||||||
| 800 | - | - | - | 905 | ||||||||
| 3 | 30 | 200 | - | 9 | 60 | 135 | 355,6 X 12,5 | 395 | 87 | - | - | 329 |
| 400 | - | - | - | 529 | ||||||||
| 600 | - | - | - | 729 | ||||||||
| 800 | - | - | - | 929 | ||||||||
| 5 | 50 | 200 | - | 9 | 60 | 135 | 457 X 12,5 | 495 | 108 | - | - | 363 |
| 400 | - | - | - | 563 | ||||||||
| 600 | - | - | - | 763 | ||||||||
| 800 | - | - | - | 963 | ||||||||
| 8 | 80 | 200 | - | 9 | 80 | 175 | 559 X 12,5 | 595 | 127 | - | - | 411 |
| 400 | - | - | - | 611 | ||||||||
| 600 | - | - | - | 811 | ||||||||
| 800 | - | - | - | 1011 | ||||||||
| - | 1000 | 560 | 825 | 1211 | ||||||||
| 12 | 120 | 200 | - | 10 | 80 | 175 | 660 X 14,2 | 705 | 162 | - | - | 459 |
| 400 | - | - | - | 659 | ||||||||
| 600 | - | - | - | 859 | ||||||||
| 800 | - | - | - | 1059 | ||||||||
| - | 1000 | 660 | 925 | 1259 | ||||||||
| - | 1200 | 660 | 975 | 1459 | ||||||||
| 20 | 200 | 200 | - | 12 | 100 | 220 | 660 X 17,5 | 705 | 192 | - | - | 483 |
| 400 | - | - | - | 683 | ||||||||
| 600 | - | - | - | 883 | ||||||||
| - | 800 | 660 | 870 | 1083 | ||||||||
| - | 1000 | 660 | 925 | 1283 | ||||||||
| - | 1200 | 660 | 975 | 1483 | ||||||||
| - | 1400 | 660 | 1030 | 1683 | ||||||||
| 32 | 320 | 200 | - | 12 | 100 | 220 | 813 X 16 | 865 | 232 | - | - | 553 |
| 400 | - | - | - | 753 | ||||||||
| 600 | - | - | - | 953 | ||||||||
| - | 800 | 810 | 1020 | 1153 | ||||||||
| - | 1000 | 810 | 1075 | 1353 | ||||||||
| - | 1200 | 810 | 1125 | 1553 | ||||||||
| - | 1400 | 810 | 1180 | 1753 |
|
নামমাত্র না. |
l1 | l2 +1 -0.3 |
l3 | l4 | l5 | l6 ≈ ফর্ম এ |
l6 ≈ ফর্ম বি |
r | S2 | S3 | z ≈ |
| 1 | 174 | 38 | 70 | 20 | 80 | 10 | - | 10 | 13 | - | 2 |
| 2 | 228 | 38 | 70 | 20 | 80 | 10 | - | 10 | 13 | - | 3 |
| 3 | 310 | 38 | 70 | 20 | 90 | 10 | - | 10 | 13 | - | 3 |
| 5 | 412 | 38 | 70 | 20 | 110 | 10 | - | 10 | 13 | - | 3 |
| 8 | 504 | 45 | 80 | 30 | 130 | 15 | 13 | 15 | 16 | 15 | 3 |
| 12 | 602 | 70 | 110 | 30 | 180 | 15 | 14 | 15 | 16 | 15 | 3 |
| 20 | 585 | 81 | 130 | 40 | 200 | 20 | 22,5 | 20 | 20 | 15 | 5 |
| 32 | 740 | 131 | 180 | 40 | 240 | 20 | 20 | 20 | 20 | 15 | 5 |
নির্বাচন এবং অনুসন্ধান গাইড
- ধাপ 1: প্রয়োজনীয় মান এবং ফর্ম নিশ্চিত করুন: DIN 81907 ফর্ম একটি নলাকার পেডেস্টাল রোলার ফেয়ারলিড, ফর্ম B শঙ্কুযুক্ত পেডেস্টাল নয়।
- ধাপ 2: মুরিং বিন্যাস, দড়ি সীসা দিক, জাহাজ অঙ্কন, এবং প্রয়োজনীয় কাজের লোড ভিত্তিতে নামমাত্র সংখ্যা এবং SWL নির্বাচন করুন।
- ধাপ 3: ফর্ম একটি পেডেস্টাল উচ্চতা h, সামগ্রিক f মাত্রা, ডেক ইনস্টলেশন অবস্থান, উপলব্ধ দড়ি সীসা উচ্চতা, এবং পার্শ্ববর্তী ডেক ক্লিয়ারেন্স নিশ্চিত করুন।
- ধাপ 4: রোলার, ব্রোঞ্জ বুশ, শ্যাফ্ট, তৈলাক্তকরণ পয়েন্ট, গ্রীস অ্যাক্সেস এবং রক্ষণাবেক্ষণের স্থান নিশ্চিত করুন যাতে রোলারটি পরিষেবাতে মসৃণভাবে ঘুরতে পারে।
- ধাপ 5: উদ্ধৃতির আগে উপাদান গ্রেড, ঢালাই পরিদর্শনের সুযোগ, এনডিটি পদ্ধতি, প্রসার্য পরীক্ষার প্রয়োজনীয়তা, পৃষ্ঠের চিকিত্সা এবং শ্রেণিবিন্যাস সমাজের প্রয়োজনীয়তা নিশ্চিত করুন।
- ধাপ 6: পরিমাণ, অ্যাপ্লিকেশন জাহাজের ধরন, ইনস্টলেশন অঙ্কন, রেফারেন্স ফটো উপলব্ধ থাকলে, ডেলিভারির গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।
গঠন
DIN 81906 টাইপ একক রোলার | কাস্ট ইস্পাত রোলার বডি | ব্রোঞ্জ বুশ এবং খাদ ইন্টারফেস | তৈলাক্তকরণ / গ্রীস অ্যাক্সেস ডিজাইন | নলাকার পেডেস্টাল টিউব | ঢালাই ডেক বেস | মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ | শপ প্রাইমার বা নির্দিষ্ট পৃষ্ঠ চিকিত্সা
তৈলাক্তকরণ, কাস্টিং এবং ইঞ্জিনিয়ারিং সুবিধা
- ব্রোঞ্জ বুশ এবং শ্যাফ্ট ইন্টারফেস কম-ঘর্ষণ ঘূর্ণনের জন্য ডিজাইন করা হয়েছে যখন সঠিকভাবে লুব্রিকেট করা হয়, একটি নির্দিষ্ট পৃষ্ঠের উপর দড়িকে স্লাইড করতে বাধ্য করার পরিবর্তে রোলারকে মুরিং লাইনের সাথে ঘুরতে সাহায্য করে।
- নির্বাচনের সময় গ্রীস অ্যাক্সেস এবং রক্ষণাবেক্ষণের ছাড়পত্র পরীক্ষা করা উচিত, বিশেষত যেখানে পেডেস্টাল উচ্চতা বা আশেপাশের ডেক সরঞ্জাম পরিষেবা অ্যাক্সেস সীমিত করতে পারে।
- মসৃণ ঢালাই ইস্পাত রোলার পৃষ্ঠতল ধারালো স্থানীয় দড়ি যোগাযোগ হ্রাস. চূড়ান্ত দড়ি পরিধান কর্মক্ষমতা দড়ি প্রকার, লাইন কোণ, লোড, পৃষ্ঠ ফিনিস, এবং রক্ষণাবেক্ষণ অবস্থার উপর নির্ভর করে।
- নিয়ন্ত্রিত ঢালাই অনুশীলন, মাত্রিক পরিদর্শন, এবং পৃষ্ঠের ড্রেসিং বেলন গোলাকারতা, খাদ প্রান্তিককরণ, এবং দড়ি-যোগাযোগ পৃষ্ঠের গুণমান বজায় রাখতে সাহায্য করে।
- NDT যেমন MT, PT, UT, বা অন্যান্য পরিদর্শন পদ্ধতিগুলি যখন উপাদানের গ্রেড, ক্রেতার স্পেসিফিকেশন, বা শ্রেণী সাক্ষীর সুযোগ দ্বারা প্রয়োজন হয় তখন ব্যবস্থা করা যেতে পারে।
- অর্ডার স্কোপ অনুযায়ী ঢালাই উপাদান বা প্রাসঙ্গিক পরীক্ষার কুপনের জন্য প্রসার্য পরীক্ষার ব্যবস্থা করা যেতে পারে; উত্পাদনের আগে প্রয়োজনীয় পরীক্ষার মান এবং গ্রহণযোগ্যতার মানদণ্ড নিশ্চিত করা উচিত।
- নলাকার পেডেস্টাল বিন্যাস উপযুক্ত যখন জাহাজের অঙ্কন DIN 81907 ফর্ম A নির্দিষ্ট করে এবং ডেকের উপরে একটি সংজ্ঞায়িত উল্লম্ব রোলার উচ্চতা প্রয়োজন।
- শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা ডেক ওয়েল্ডিং বিশদ এবং শক্তিবৃদ্ধি পরীক্ষা করা উচিত, কারণ পেডেস্টাল ফেয়ারলিড মুরিং লাইন প্রতিক্রিয়া শক্তিগুলিকে স্থানীয় ডেক কাঠামোতে স্থানান্তর করে।
কাস্টম বৈশিষ্ট্য
- স্ট্যান্ডার্ড: DIN 81907 ফর্ম A সঙ্গে DIN 81906 রোলার → যখন শিপইয়ার্ড বা জাহাজের অঙ্কন জার্মান স্ট্যান্ডার্ড পেডেস্টাল ফেয়ারলিডগুলিকে নির্দিষ্ট করে তখন ব্যবহার করুন৷
- ধরন: একটি নলাকার পেডেস্টাল ফর্ম
- নামমাত্র সংখ্যা: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → SWL, দড়ি বিন্যাস, এবং জাহাজের মুরিং বিন্যাস অনুযায়ী নির্বাচন করুন।
- SWL: সরবরাহ করা টেবিল থেকে 10 থেকে 320 kN → মুরিং ফেয়ারলিড নির্বাচনের ভিত্তিতে শুধুমাত্র, একটি উত্তোলন রেটিং নয়।
- পেডেস্টাল উচ্চতা: বেশিরভাগ ফর্ম A আকারের জন্য 200 / 400 / 600 / 800 মিমি এবং নামমাত্র নং 20 এবং 32 → ম্যাচ দড়ির সীসার উচ্চতা এবং ডেকের বিন্যাসের জন্য 200 / 400 / 600 মিমি।
- তৈলাক্তকরণ ডিজাইন: ব্রোঞ্জ বুশ এবং শ্যাফ্ট লুব্রিকেশন → গ্রীস অ্যাক্সেস, শ্যাফ্ট ফিট, বুশিং ক্লিয়ারেন্স এবং রক্ষণাবেক্ষণের অবস্থা নিশ্চিত করা উচিত।
- উপাদান: হালকা ইস্পাত, C-Mn ইস্পাত, স্টেইনলেস স্টীল, ঢালাই ইস্পাত, বা নোডুলার ঢালাই আয়রন → সঠিক উপাদান গ্রেড এবং মান উত্পাদন আগে নিশ্চিত করা উচিত.
- সারফেস ট্রিটমেন্ট: রেফারেন্স হিসাবে সা 2.5 ব্লাস্টিং + ওয়ান লেয়ার ইপোক্সি শপ প্রাইমার
- পরিদর্শন: কাস্টিং পরিদর্শন, এনডিটি, এবং প্রজেক্টের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ প্রসার্য পরীক্ষা → পরিদর্শন পদ্ধতি, গ্রহণযোগ্যতার মানদণ্ড এবং সাক্ষীর সুযোগ অর্ডারের আগে সম্মত হওয়া উচিত।
- শংসাপত্রের প্রয়োজনীয়তা: অর্ডার স্কোপ অনুযায়ী উপলব্ধ → শ্রেণীর শংসাপত্র, উপাদান শংসাপত্র, নির্মাতা শংসাপত্র, এবং সাক্ষী পরিদর্শন উদ্ধৃতি আগে নিশ্চিত করা উচিত।
কিভাবে এটা কাজ করে
মুরিং দড়ি পেডেস্টাল রোলারের কাছে চলে আসে
অ্যাপ্লিকেশন
সমুদ্রগামী জাহাজ | অভ্যন্তরীণ জাহাজ | পণ্যবাহী জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | ধারক জাহাজ | টাগবোট | ওয়ার্কবোট | ডেক মুরিং স্টেশন | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং শ্রেণি সমাজের অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

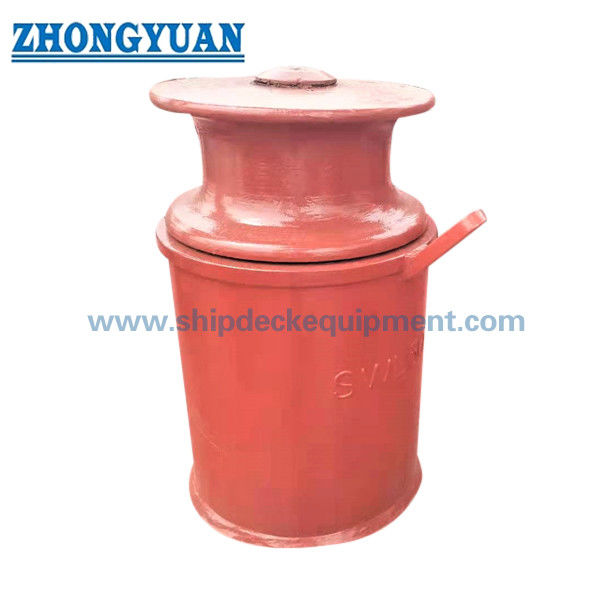

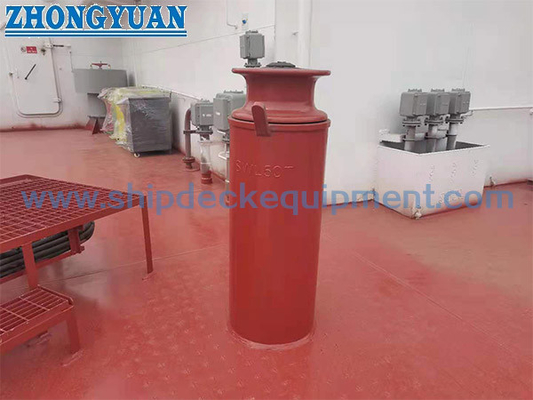

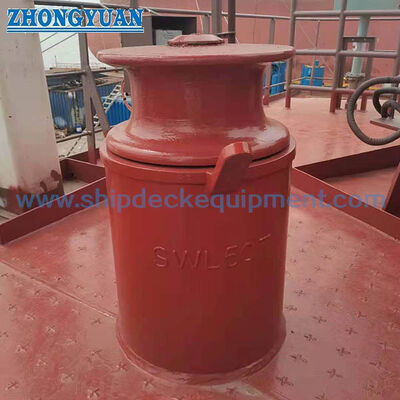

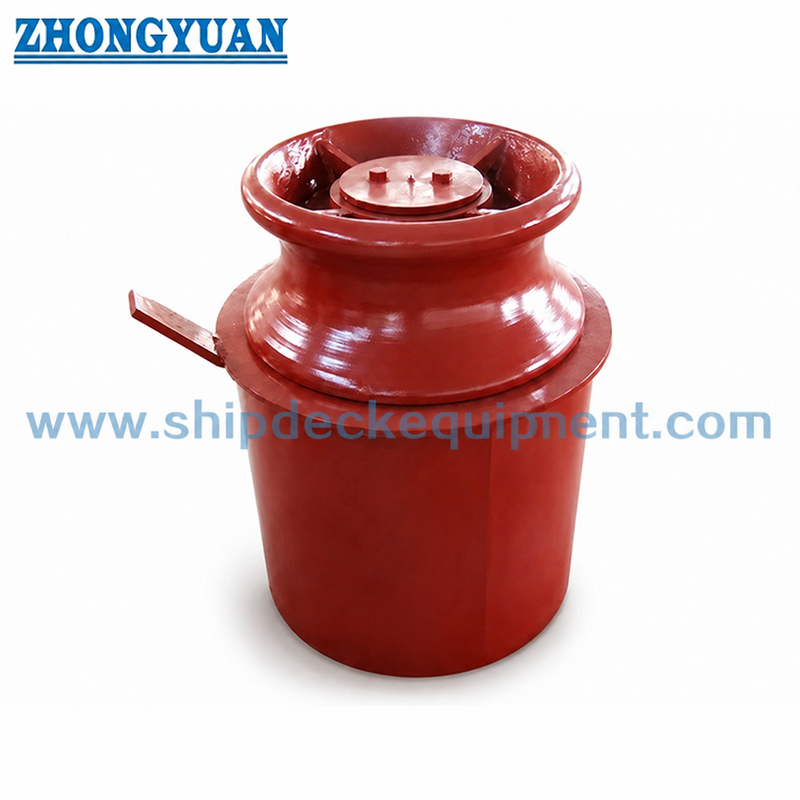

অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1: কিভাবে সঠিক DIN 81907 ফর্ম A আকার নির্বাচন করা উচিত?
A1: জাহাজের মুরিং ব্যবস্থা, প্রয়োজনীয় SWL, দড়ির সীসা কোণ, রোলারের উচ্চতা, ডেকের অবস্থান এবং শিপইয়ার্ড অঙ্কন অনুযায়ী নামমাত্র সংখ্যা নির্বাচন করুন। সরবরাহ করা সারণী হল ওয়েবপৃষ্ঠার জন্য নির্বাচনের রেফারেন্স; প্রকল্প অনুমোদন যখন প্রযোজ্য তখন জাহাজের অঙ্কন এবং শ্রেণির প্রয়োজনীয়তা অনুসরণ করা উচিত।
প্রশ্ন 2: কেন ব্রোঞ্জ বুশ এবং খাদ তৈলাক্তকরণ নকশা গুরুত্বপূর্ণ?
A2: ফেয়ারলিডকে রোলার রোটেশনের মাধ্যমে মুরিং দড়িকে গাইড করা উচিত, অতিরিক্ত স্লাইডিং যোগাযোগের মাধ্যমে নয়। সঠিক তৈলাক্তকরণ, বুশিং ক্লিয়ারেন্স, শ্যাফ্ট অ্যালাইনমেন্ট এবং গ্রীস অ্যাক্সেস রোলারটিকে মসৃণভাবে ঘোরাতে এবং অপ্রয়োজনীয় দড়ি পৃষ্ঠের পরিধান কমাতে সহায়তা করে।
প্রশ্ন 3: পণ্যটির সাথে এনডিটি এবং টেনসিল টেস্টিং সরবরাহ করা যেতে পারে?
A3: হ্যাঁ, NDT এবং প্রসার্য পরীক্ষা প্রকল্পের প্রয়োজন, উপাদান গ্রেড, এবং পরিদর্শন সুযোগ অনুযায়ী ব্যবস্থা করা যেতে পারে। প্রয়োজনীয় পদ্ধতি, গ্রহণযোগ্যতা মানদণ্ড, সাক্ষী পরিদর্শন, এবং শংসাপত্রের ধরন উত্পাদনের আগে নিশ্চিত করা উচিত।
