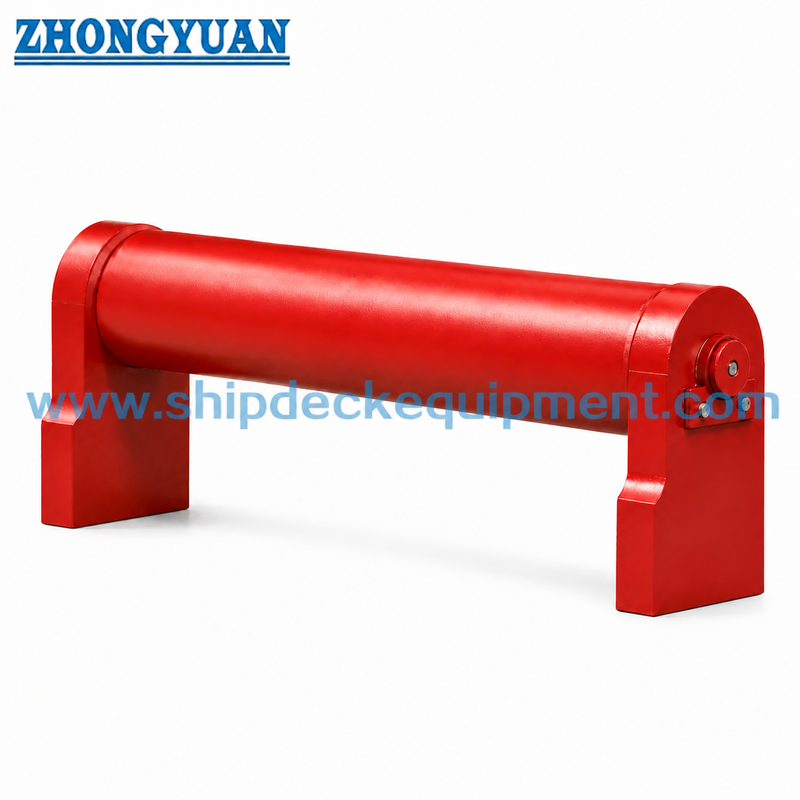

জাহাজের পাশের অনুভূমিক রোলার ফায়ারলিড জাহাজের মোরিংয়ের জন্য CB/T 435-2005 টাইপ A

জাহাজ-পার্শ্ব অনুভূমিক রোলার ফেয়ারলিড ফর শিপ মোরিং | CB/T 435-2005 টাইপ এ

পণ্যের সংক্ষিপ্ত বিবরণ

CB/T 435 টাইপ এ জাহাজ-পার্শ্ব অনুভূমিক রোলার ফেয়ারলিড হল একটি সাইড-মাউন্টেড মোরিং রোপ গাইড ইউনিট যা অনুভূমিক রোলার অবস্থানে ব্যবহৃত হয়, সাধারণত জাহাজের পাশে ইনস্টল করা হয় এবং জাহাজ-পার্শ্ব ডাবল রোলার ফেয়ারলিড বা রোলার চকের সাথে একত্রে ব্যবহৃত হয়। এর কাজ হল মোরিং রোপকে গাইড করা এবং উল্লম্ব দিকে রোপের লিড কোণ পরিবর্তন করতে সাহায্য করা, জাহাজের পাশ এবং ডেক মোরিং ব্যবস্থার মধ্যে রোপের দিক পরিবর্তনের সময় স্থানীয় ঘর্ষণ কমানো।

এই টাইপ এ কনফিগারেশনে একটি রোলার, রোলার শ্যাফ্ট, বিয়ারিং বুশ, স্পেসার, বিয়ারিং সিট, স্টপ প্লেট এবং লুব্রিকেশন-গ্রুভ বিয়ারিং ডিজাইন ব্যবহার করা হয়েছে। ১২০ মিমি উচ্চতার বিয়ারিং সিটটি রোলার ফেয়ারলিড কাঠামোর সাথে ওয়েল্ড করা হয়, যখন স্টপ প্লেট রোলার শ্যাফ্টকে অবস্থানে স্থির রাখে। সংগ্রহ এবং প্রতিস্থাপনের জন্য, প্রধান নিশ্চিতকরণ পয়েন্টগুলি হল CB/T 435-2005 টাইপ এ, রোলার ব্যাস, উপাদান, পৃষ্ঠের চিকিত্সা, ম্যাচিং জাহাজ-পার্শ্ব রোলার চক ব্যবস্থা এবং শংসাপত্রের প্রয়োজনীয়তা।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: জাহাজ-পার্শ্ব অনুভূমিক রোলার ফেয়ারলিড → জাহাজের মোরিং ব্যবস্থার জন্য সাইড-পজিশন রোপ গাইড।
• মান এবং প্রকার: CB/T 435-2005 টাইপ এ → জাহাজ-পার্শ্ব টাইপ যা জাহাজ-পার্শ্ব রোলার চক / ডাবল রোলার ফেয়ারলিড ব্যবস্থার সাথে ব্যবহৃত হয়।
• রোলার ব্যাস: ৭৬ মিমি এবং ৮৯ মিমি → জাহাজের মোরিং লেআউট এবং রোপ লিড পাথ মেলানোর জন্য দুটি নামমাত্র বিকল্প।
• প্রধান দৈর্ঘ্য পরিসীমা: L ৪০০–৫৮০ মিমি, L১ ৪৬৪–৬৪৬ মিমি → জাহাজের পাশের কাছাকাছি ইনস্টলেশন স্থান পরীক্ষা করার জন্য উপযোগী।
• আনুমানিক ওজন: ১৭.০ কেজি এবং ৩২.৫ কেজি → হ্যান্ডলিং, প্যাকিং, প্রতিস্থাপন পরিকল্পনা এবং মালবাহী অনুমান সমর্থন করে।
• প্রধান উপাদান: রোলার শ্যাফ্ট, রোলার, বিয়ারিং বুশ, স্পেসার, বিয়ারিং সিট, স্টপ প্লেট এবং লুব্রিকেশন গ্রুভ → গাইডেড রোটেশন এবং রক্ষণাবেক্ষণযোগ্য অ্যাসেম্বলির জন্য ডিজাইন করা হয়েছে।
• উপাদানের বিকল্প: C-Mn স্টিল, মাইল্ড স্টিল, স্টেইনলেস স্টিল এবং FRP রোলার বিকল্প যেখানে নির্দিষ্ট করা আছে → চূড়ান্ত উপাদান প্রকল্পের প্রয়োজনীয়তা অনুসরণ করবে।
• পৃষ্ঠের চিকিত্সা: Sa ২.৫ ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, পালিশ করা, গ্যালভানাইজড, বা কাস্টমাইজড ফিনিশ → চূড়ান্ত আবরণ জাহাজের পেইন্টিং স্পেসিফিকেশন মেলানো উচিত।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: CB/T 435-2005 টাইপ এ জাহাজ-পার্শ্ব অনুভূমিক রোলার ফেয়ারলিড নিশ্চিত করুন এবং জাহাজের অঙ্কন অনুসারে নামমাত্র ব্যাস ৭৫ বা ৮৯ নির্বাচন করুন।

ধাপ ২: রোপ লিড ব্যবস্থা নিশ্চিত করুন: জাহাজ-পার্শ্ব ইনস্টলেশন অবস্থান, উল্লম্ব লিড কোণ পরিবর্তন, এবং ম্যাচিং জাহাজ-পার্শ্ব ডাবল রোলার ফেয়ারলিড বা রোলার চক।

ধাপ ৩: উপাদান এবং রোলার বিকল্প নিশ্চিত করুন: C-Mn স্টিল, মাইল্ড স্টিল, স্টেইনলেস স্টিল, বা FRP রোলার যদি প্রকল্পের দ্বারা প্রয়োজন হয়।

ধাপ ৪: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: Sa ২.৫ ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড ফিনিশ, পালিশ করা স্টেইনলেস স্টিলের পৃষ্ঠ, বা অন্য আবরণ ব্যবস্থা।

ধাপ ৫: উদ্ধৃতির আগে পরিদর্শন এবং শংসাপত্রের সুযোগ নিশ্চিত করুন: প্রস্তুতকারকের শংসাপত্র, উপাদানের শংসাপত্র, ক্লাস সাক্ষী পরিদর্শন, বা প্রকল্পের প্রয়োজনীয়তা অনুসারে ক্লাস শংসাপত্র।

ধাপ ৬: পরিমাণ, জাহাজের প্রকার, ইনস্টলেশন অঙ্কন বা ছবি, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।

কাঠামো

রোলার শ্যাফ্ট | অনুভূমিক রোলার | বিয়ারিং বুশ | লুব্রিকেশন গ্রুভ | স্পেসার | ১২০ মিমি উচ্চতার বিয়ারিং সিট | শ্যাফ্ট ফিক্সিংয়ের জন্য স্টপ প্লেট | ওয়েল্ডেড ফেয়ারলিড সাপোর্ট স্ট্রাকচার | প্রকল্প-নির্দিষ্ট পৃষ্ঠের চিকিত্সা

মোরিং ডিজাইন, রোটেশন এবং ইঞ্জিনিয়ারিং সুবিধা

• টাইপ এ জাহাজ-পার্শ্ব ব্যবস্থা সেখানে উপযুক্ত যেখানে মোরিং রোপ জাহাজ-পার্শ্ব গাইড এবং ডেক মোরিং সরঞ্জামের মধ্যে দিক পরিবর্তন করে, বিশেষ করে যখন জাহাজ-পার্শ্ব ডাবল রোলার ফেয়ারলিড বা রোলার চকের সাথে ব্যবহৃত হয়।
• অনুভূমিক রোলার উল্লম্ব দিকে রোপকে গাইড করতে সাহায্য করে এবং মোরিং অপারেশনের সময় স্থির ইস্পাতের প্রান্তের সাথে সরাসরি ঘর্ষণ কমায়।
• বিয়ারিং বুশে লুব্রিকেশন গ্রুভ অন্তর্ভুক্ত রয়েছে যা নমনীয় রোলার রোটেশন সমর্থন করে এবং পরিষেবার সময় রক্ষণাবেক্ষণের অসুবিধা কমায়।
• স্টপ প্লেট রোলার শ্যাফ্টকে স্থির করে এবং স্বাভাবিক রোপ গাইড করার সময় রোলার অ্যাসেম্বলিকে তার ডিজাইন করা অবস্থানে রাখতে সাহায্য করে।
• ১২০ মিমি উচ্চতার বিয়ারিং সিট একটি সংজ্ঞায়িত সাপোর্ট উচ্চতা এবং ওয়েল্ডেড ইন্টারফেস সরবরাহ করে যা রোলার ফেয়ারলিড কাঠামোর সাথে একীকরণের জন্য।
• উপাদান এবং পৃষ্ঠের চিকিত্সা জাহাজের পরিবেশ, ক্ষয় প্রয়োজনীয়তা, রক্ষণাবেক্ষণ পরিকল্পনা এবং গ্রাহকের স্পেসিফিকেশন অনুসারে নির্বাচন করা যেতে পারে।
• সরবরাহকৃত প্যারামিটার টেবিলে কোনও SWL বা রোপ MBL ঘোষণা করা হয়নি। লোড নির্বাচন জাহাজের মোরিং ব্যবস্থা, রোপ ডেটা এবং প্রকল্পের অঙ্কনের সাথে প্রয়োজন অনুযায়ী পরীক্ষা করা উচিত।

কাস্টম অ্যাট্রিবিউটস

• মান: CB/T 435-2005 → টাইপ এ জাহাজ-পার্শ্ব অনুভূমিক রোলার ফেয়ারলিড নির্বাচন এবং প্রধান মাত্রার রেফারেন্সের জন্য ব্যবহৃত হয়।
• প্রকার: টাইপ এ জাহাজ-পার্শ্ব টাইপ → জাহাজের পাশে ইনস্টলেশন এবং জাহাজ-পার্শ্ব রোলার চক ব্যবস্থার সাথে ব্যবহারের জন্য উপযুক্ত।
• নামমাত্র ব্যাস: ৭৫ / ৮৯ মিমি → প্রকল্পের অঙ্কন, রোলার ব্যাস এবং উপলব্ধ ইনস্টলেশন স্থান অনুসারে নির্বাচন করুন।
• রোলার ব্যাস: ৭৬ / ৮৯ মিমি → ওয়েবপেজ অঙ্কন এবং উদ্ধৃতি নিশ্চিতকরণের জন্য প্রধান রোপ-কন্টাক্ট রোলার আকার।
• উপাদান: C-Mn স্টিল / মাইল্ড স্টিল / স্টেইনলেস স্টিল / FRP রোলার বিকল্প → চূড়ান্ত নির্বাচন প্রকল্পের স্পেসিফিকেশন দ্বারা নিশ্চিত করা উচিত।
• বিয়ারিং ডিজাইন: লুব্রিকেশন গ্রুভ সহ বিয়ারিং বুশ → মসৃণ রোটেশন এবং রক্ষণাবেক্ষণ অ্যাক্সেস সমর্থন করে।
• বিয়ারিং সিট: ১২০ মিমি উচ্চতার ওয়েল্ডেড বিয়ারিং সিট → প্রকল্পের অঙ্কন পার্শ্ববর্তী কাঠামো এবং ইনস্টলেশন ইন্টারফেস নিশ্চিত করবে।
• শংসাপত্রের প্রয়োজনীয়তা: অনুরোধে উপলব্ধ প্রকল্পের প্রয়োজনীয়তা অনুসারে → ক্লাস পরিদর্শন সুযোগ অর্ডারের আগে নিশ্চিত করা উচিত।

এটি কিভাবে কাজ করে

মোরিং রোপ জাহাজ-পার্শ্ব গাইডের কাছে আসে → রোপ অনুভূমিক রোলারের সাথে যোগাযোগ করে → রোলার রোটেশন রোপকে গাইড করে এবং উল্লম্ব লিড কোণ পরিবর্তন করে → বিয়ারিং বুশ এবং লুব্রিকেশন গ্রুভ নমনীয় রোটেশন সমর্থন করে → রোপ ম্যাচিং জাহাজ-পার্শ্ব রোলার চক বা ডেক মোরিং সরঞ্জামের দিকে এগিয়ে যায়।

অ্যাপ্লিকেশন

জাহাজ পার্শ্ব মোরিং স্টেশন | জাহাজ-পার্শ্ব রোলার চক ব্যবস্থা | ডাবল রোলার ফেয়ারলিড ম্যাচিং ব্যবহার | মোরিং রোপ উল্লম্ব কোণ গাইডেন্স | কার্গো জাহাজ | ওয়ার্কবোট | টাগবোট | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প

শংসাপত্র ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদানের ট্রেসেবিলিটি এবং ক্লাসিফিকেশন সোসাইটি অনুমোদনের পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।

শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।

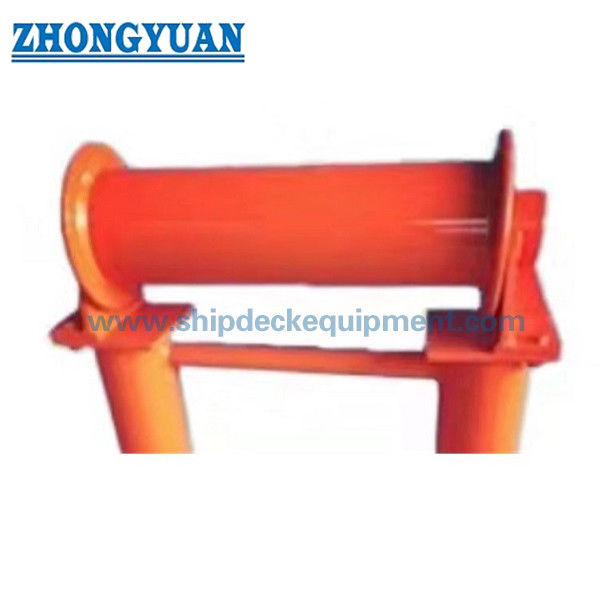

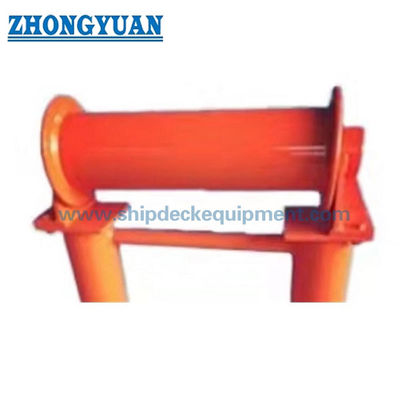

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: CB/T 435 টাইপ এ জাহাজ-পার্শ্ব অনুভূমিক রোলার ফেয়ারলিডের প্রধান কাজ কী?

উত্তর ১: এটি জাহাজের পাশে মোরিং রোপকে গাইড করতে এবং উল্লম্ব দিকে রোপের লিড কোণ পরিবর্তন করতে সাহায্য করার জন্য ব্যবহৃত হয়। এটি সাধারণত জাহাজ-পার্শ্ব রোলার চক বা ডাবল রোলার ফেয়ারলিড ব্যবস্থার সাথে একত্রে ব্যবহৃত হয়।

প্রশ্ন ২: সরবরাহকৃত রোলার ব্যাস কি পণ্যের SWL এর সমান?

উত্তর ২: না। রোলার ব্যাস এবং প্রধান মাত্রা SWL নয়। সরবরাহকৃত ডেটাতে নামমাত্র ব্যাস, রোলার ব্যাস, শ্যাফ্ট ব্যাস, দৈর্ঘ্য এবং ওজন অন্তর্ভুক্ত রয়েছে। যেকোনো লোড ভিত্তি জাহাজের মোরিং গণনা, রোপ ডেটা, প্রকল্পের অঙ্কন বা ক্লাস প্রয়োজনীয়তা থেকে নিশ্চিত করা উচিত।

প্রশ্ন ৩: টাইপ এ অর্ডার করার আগে কী নিশ্চিত করা উচিত?

উত্তর ৩: CB/T 435-2005 টাইপ এ, নামমাত্র ব্যাস ৭৫ বা ৮৯, ম্যাচিং জাহাজ-পার্শ্ব ফেয়ারলিড / রোলার চক ব্যবস্থা, উপাদান, পৃষ্ঠের চিকিত্সা, শংসাপত্রের প্রয়োজনীয়তা, পরিমাণ, ইনস্টলেশন অঙ্কন, ডেলিভারি গন্তব্য এবং ডেলিভারি সময় নিশ্চিত করুন।
