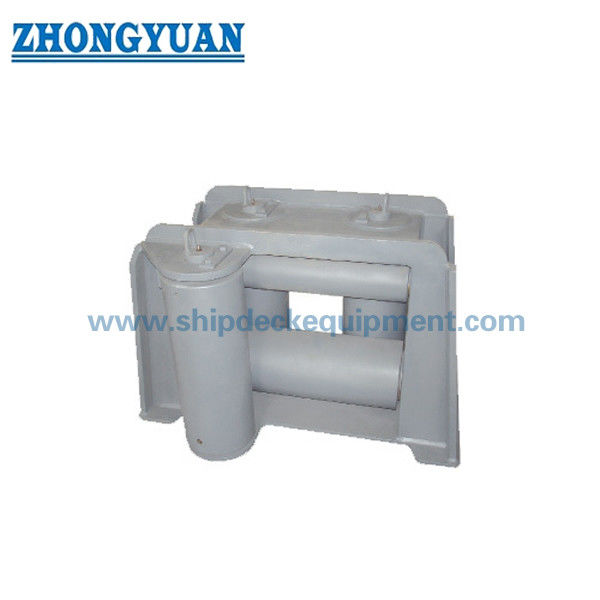

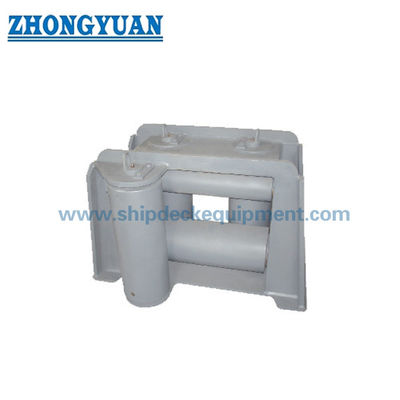

JIS F 2026 টাইপ বিআর ফাইভ টিউব রোলার্স ইউনিভার্সাল ফেয়ারলিডস আপার রোলার শিপ মুরিং যন্ত্রপাতি সহ

পাঁচটি বেলন ইউনিভার্সাল ফেয়ারলিড শিপ মুরিংয়ের জন্য উপরের রোলার সহ | JIS F 2026 টাইপ বিআর

পণ্য ওভারভিউ

JIS F 2026 টাইপ BR ফাইভ রোলার ইউনিভার্সাল ফেয়ারলিড হল একটি ডেক-এন্ড মুরিং রোপ গাইডিং ডিভাইস যা ওভারবোর্ড সাইড ডেক বা ডেক প্রান্ত এলাকার কাছাকাছি ইনস্টল করা আছে। এটি রোলারগুলির একটি কম্প্যাক্ট বিন্যাসের মাধ্যমে বিভিন্ন দিক থেকে মুরিং দড়িগুলিকে গাইড করতে ব্যবহৃত হয়, জাহাজের কাঠামোর সাথে সরাসরি দড়ির যোগাযোগ হ্রাস করে এবং বার্থিং, স্থানান্তর এবং সাধারণ মুরিং অপারেশনের সময় দড়িটিকে আরও মসৃণভাবে যেতে সহায়তা করে।

এই টাইপ BR ফেয়ারলিডটি মাঝারি থেকে ভারী দড়ি-গাইডিং ব্যবস্থার জন্য একটি ব্যবহারিক পাঁচ-রোলার সমাধান হিসাবে অবস্থান করা হয়েছে যেখানে বহু-দড়ি দড়ি নিয়ন্ত্রণ প্রয়োজন কিন্তু ডেকের স্থানটি একটি বড় সাত-রোলার বা নয়-রোলার ফেয়ারলিডকে সমর্থন করে না। টাইপ BL প্রয়োজন এমন প্রকল্পগুলির জন্য, উদ্ধৃতি দেওয়ার আগে, বিপরীত হাতের বিন্যাস, দড়ির আকার, লোডের ভিত্তি, ইনস্টলেশন ভিত্তি এবং শ্রেণী পরিদর্শনের সুযোগ নিশ্চিত করতে হবে।

দ্রুত স্পেসিফিকেশন

• পণ্যের ধরন: উপরের রোলার সহ পাঁচটি রোলার ইউনিভার্সাল ফেয়ারলিড → শিপ মুরিং স্টেশনগুলির জন্য কমপ্যাক্ট মাল্টি-ডিরেকশন রোপ গাইডেন্স।

• স্ট্যান্ডার্ড: JIS F 2026-1980 → টাইপ BR/টাইপ BL উপাধি, মাত্রা, ঢালাই পা এবং ওজন পরিসীমার জন্য রেফারেন্স।

• নামমাত্র রোলার ব্যাস পরিসীমা: 140 থেকে 315 মিমি → বিভিন্ন ডেক ব্যবস্থা এবং দড়ি পথের প্রয়োজনীয়তা সমর্থন করে।

• ওজন পরিসীমা: 235 থেকে 2050 কেজি → উত্তোলন পরিকল্পনা, কর্মশালা পরিচালনা, প্যাকিং, মালবাহী, এবং ডেক ফাউন্ডেশন পর্যালোচনার জন্য দরকারী।

• কাঠামোর ধারণা: অনুভূমিক এবং উল্লম্ব রোলার সংমিশ্রণ → কম স্থানীয় দড়ি পরিধানের সাথে বিভিন্ন পদ্ধতির কোণ থেকে দড়িগুলিকে গাইড করতে সহায়তা করে।

• উপাদান বিকল্প: C-Mn ইস্পাত, হালকা ইস্পাত, বা স্টেইনলেস স্টীল → চূড়ান্ত উপাদান প্রকল্পের স্পেসিফিকেশন এবং অঙ্কন প্রয়োজনীয়তা অনুসরণ করা উচিত।

• সারফেস ট্রিটমেন্ট: Sa2.5/S2.5 + epoxy শপ প্রাইমারে ব্লাস্টিং, পালিশ করা, গ্যালভানাইজড বা কাস্টমাইজড লেপ → জারা পরিবেশ এবং ভেসেল পেইন্ট সিস্টেম অনুযায়ী নির্বাচিত।

• শংসাপত্রের সুযোগ: প্রজেক্টের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → শ্রেণী সম্পৃক্ততা, উপাদানের সন্ধানযোগ্যতা, এবং পরিদর্শন সাক্ষ্য অর্ডারের আগে নিশ্চিত করা উচিত।

প্রধান প্রযুক্তিগত পরামিতি

JIS F 2026 টাইপ BR ফাইভ রোলার ইউনিভার্সাল ফেয়ারলিডের জন্য প্রধান ওয়েবপৃষ্ঠার মাত্রা। অন্যথায় বলা না হলে মাত্রাগুলি মিমি-এ থাকে। নীচের টেবিলটি ওয়েবপেজ পড়ার জন্য সবচেয়ে দরকারী নির্বাচন এবং লেআউট প্যারামিটার রাখে; সম্পূর্ণ স্ট্যান্ডার্ড ডাইমেনশন টেবিলটি ব্যাকএন্ড রেফারেন্সে স্থাপন করা হয়েছে।

নির্বাচন এবং অনুসন্ধান গাইড

ধাপ 1: স্ট্যান্ডার্ড, টাইপ এবং হাতের বিন্যাস নিশ্চিত করুন → JIS F 2026-1980 টাইপ বিআর বা টাইপ বিএল যেন ভেসেল মুরিং অ্যারেঞ্জমেন্ট ড্রয়িংয়ের সাথে মিলে যায়।

ধাপ 2: নামমাত্র ব্যাস এবং দড়ির পথ নিশ্চিত করুন → দড়ির আকার, ফেয়ারলিড অবস্থান এবং প্রয়োজনীয় দড়ি অ্যাপ্রোচ অ্যাঙ্গেল অনুযায়ী 140, 160, 180, 200, 250, বা 315 নির্বাচন করুন।

ধাপ 3: লোডের ভিত্তি এবং দড়ির ডেটা নিশ্চিত করুন → দড়ির ধরন, দড়ির ব্যাস, দড়ি এমবিএল যদি উপলব্ধ থাকে, মুরিং ব্যবস্থা এবং যেকোন প্রয়োজনীয় ডিজাইন লোড বা ক্লাস নোট প্রদান করুন। ডিজাইনের ভিত্তি নিশ্চিত না হওয়া পর্যন্ত দড়ি ভাঙার লোডকে ফেয়ারলেড SWL হিসাবে বিবেচনা করবেন না।

ধাপ 4: ইনস্টলেশনের বিশদ বিবরণ নিশ্চিত করুন → ডেকের অবস্থান, ওভারবোর্ডের পাশের বিন্যাস, ফাউন্ডেশন স্পেস, ঢালাই অবস্থা, আশেপাশের শক্তিবৃদ্ধি এবং সম্পর্কিত উইঞ্চ বা বোলার্ড অবস্থান।

ধাপ 5: উপাদান এবং পৃষ্ঠ চিকিত্সা নিশ্চিত করুন → C-Mn ইস্পাত, হালকা ইস্পাত, স্টেইনলেস স্টীল, ব্লাস্টিং + প্রাইমার, গ্যালভানাইজড, পালিশ, বা কাস্টমাইজড আবরণ সিস্টেম৷

ধাপ 6: ক্রয়ের তথ্য নিশ্চিত করুন → পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, এবং যদি উপলব্ধ থাকে তবে অঙ্কন বা রেফারেন্স ফটো।

গঠন

পাঁচ-বেলন ব্যবস্থা | উপরের বেলন | সাইড রোলার | অনুভূমিক এবং উল্লম্ব দড়ি-গাইডিং রোলার | ঢালাই ইস্পাত ফ্রেম | ডেক-এন্ড ফাউন্ডেশন ইন্টারফেস | দড়ি-যোগাযোগ ঘূর্ণায়মান পৃষ্ঠতল | আকার অনুযায়ী পা ঢালাই | সামুদ্রিক আবরণ বা কাস্টমাইজড সমাপ্তি

মুরিং ডিজাইন এবং ইঞ্জিনিয়ারিং সুবিধা

• পাঁচ-রোলার বিন্যাস সহজ তিন-রোলার বা চার-রোলার বিন্যাসের তুলনায় আরও স্থিতিশীল দড়ি নির্দেশিকা প্রদান করে যখন বড় সাত-রোলার বা নয়-রোলার ফেয়ারলিডের চেয়ে আরও কমপ্যাক্ট কাঠামো রাখে।

• অনুভূমিক এবং উল্লম্ব রোলারগুলির সংমিশ্রণ বিভিন্ন পদ্ধতির দিক থেকে দড়ি চলাচল নিয়ন্ত্রণ করতে সহায়তা করে, যা ডেক-এজ মুরিং স্টেশন এবং ইঞ্জিনিয়ারিং ভেসেল মুরিং লেআউটগুলিতে কার্যকর।

• ঘূর্ণায়মান যোগাযোগ দড়ি এবং জাহাজের কাঠামোর মধ্যে সরাসরি স্লাইডিং যোগাযোগ হ্রাস করে, বারবার দড়ি চলাচলের সময় মুরিং দড়ি পৃষ্ঠের স্থানীয় পরিধান কমাতে সাহায্য করে।

• কমপ্যাক্ট মাল্টি-রোলার ফ্রেম উপযুক্ত যেখানে ডেক বিন্যাস উন্নত দড়ি নিয়ন্ত্রণ প্রয়োজন কিন্তু উপলব্ধ ইনস্টলেশন স্থান সীমিত।

• নামমাত্র 140 থেকে 315 পর্যন্ত আদর্শ আকারের পরিসর শিপইয়ার্ডগুলিকে বিভিন্ন জাহাজের আকার, ডেক লেআউট এবং দড়ি-গাইডিং প্রয়োজনীয়তার জন্য একটি ব্যবহারিক নির্বাচন পরিসীমা দেয়।

• ভিত্তি পরিকল্পনা, কর্মশালা পরিচালনা, প্যাকিং, এবং ইনস্টলেশন সমন্বয়ের জন্য ওজন এবং জোড়-লেগ ডেটা সরবরাহ করা হয়।

• সারফেস ট্রিটমেন্ট জাহাজের আবরণ স্পেসিফিকেশন, জারা পরিবেশ, এবং মালিকের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে, প্রকল্প নিশ্চিতকরণ সাপেক্ষে।

কাস্টম বৈশিষ্ট্য

• স্ট্যান্ডার্ড: JIS F 2026-1980 → যখন শিপইয়ার্ড বা মালিকের স্পেসিফিকেশনের জন্য জাপানি স্ট্যান্ডার্ড ডেক-এন্ড রোলার ফেয়ারলিড মাত্রা প্রয়োজন তখন ব্যবহার করুন।

• প্রকার: টাইপ BR / টাইপ BL → Type BR এই পৃষ্ঠার জন্য ব্যবহার করা হয়; টাইপ BL বা বিপরীত হাত বিন্যাস কোটেশন আগে অঙ্কন দ্বারা নিশ্চিত করা উচিত.

• নামমাত্র ব্যাস: 140 / 160 / 180 / 200 / 250 / 315 → দড়ি পথ, ইনস্টলেশনের স্থান এবং জাহাজের মুরিং ব্যবস্থা অনুযায়ী নির্বাচন করুন।

• রোলার ব্যাস পরিসর: 140 থেকে 315 মিমি → বড় রোলার মাপ একটি বিস্তৃত যোগাযোগ ব্যাসার্ধ এবং বৃহত্তর কাঠামো খাম প্রদান করে।

• ওজন পরিসীমা: 235 থেকে 2050 কেজি → পরিবহন পরিকল্পনা, ডেক উত্তোলন ব্যবস্থা এবং ইনস্টলেশন প্রস্তুতির জন্য গুরুত্বপূর্ণ।

• উপাদান: C-Mn ইস্পাত, হালকা ইস্পাত, বা স্টেইনলেস স্টীল → চূড়ান্ত গ্রেড, ট্রেসেবিলিটি, এবং পরিদর্শন প্রয়োজনীয়তা অর্ডার স্পেসিফিকেশন অনুসরণ করা উচিত।

• সারফেস ট্রিটমেন্ট: Sa2.5/S2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার, পালিশ করা, গ্যালভানাইজড বা কাস্টমাইজড ট্রিটমেন্ট → চূড়ান্ত আবরণ সিস্টেম ভেসেল পেইন্টের প্রয়োজনীয়তার সাথে মেলে।

• শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুসারে অনুরোধের ভিত্তিতে উপলব্ধ → শ্রেণীর অনুমোদন এবং সাক্ষী পরিদর্শন নিশ্চিত অর্ডার সুযোগের সাপেক্ষে।

কিভাবে এটা কাজ করে

ডেক বা ওভারবোর্ডের দিক থেকে মুরিং দড়ি এগোয় → দড়ি উপযুক্ত রোলার পৃষ্ঠের সাথে যোগাযোগ করে

অ্যাপ্লিকেশন

জাহাজ মুরিং সিস্টেম | ডেক-এন্ড দড়ি গাইডিং | উইঞ্চ দড়ি সীসা বিন্যাস | ড্রেজার | ক্রেন জাহাজ | পাইলিং নৌকা | ওয়ার্কবোট | ইঞ্জিনিয়ারিং জাহাজ | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং শ্রেণি সমাজের অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে। ক্লাস সার্টিফিকেট অনুরোধের ভিত্তিতে পাওয়া যায় এবং নিশ্চিত শ্রেণী সম্পৃক্ততা সাপেক্ষে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

অঙ্কন এবং ফটো

FAQ

প্রশ্ন 1: একটি পাঁচটি রোলার ফেয়ারলিড এবং একটি বড় নয়টি রোলার ফেয়ারলিডের মধ্যে প্রধান পার্থক্য কী?

A1: একটি ফাইভ রোলার ফেয়ারলিড হল একটি কমপ্যাক্ট মাল্টি-ডিরেকশন রোপ-গাইডিং সলিউশন যা স্বাভাবিক থেকে মাঝারি-জটিল মুরিং লেআউটগুলির জন্য। একটি নয়টি রোলার ফেয়ারলিড সাধারণত বৃহত্তর কাঠামো, আরও জটিল দড়ি সীসা কোণ বা ভারী দড়ি-গাইডিং ব্যবস্থার জন্য নির্বাচন করা হয়। চূড়ান্ত নির্বাচন জাহাজ মুরিং বিন্যাস এবং লোড ভিত্তিতে অনুসরণ করা উচিত.

প্রশ্ন 2: দড়ি ভাঙার লোড কি সরাসরি এই ফেয়ারলিডের SWL হিসাবে ব্যবহার করা যেতে পারে?

A2: না। রোপ ব্রেক লোড, রোপ MBL, ডিজাইন লোড, রেফারেন্স SWL, এবং টেস্ট লোড মিশ্রিত করা উচিত নয়। উদ্ধৃতি এবং প্রকৌশল পর্যালোচনার জন্য, অনুগ্রহ করে দড়ির ব্যাস, দড়ির ধরন, দড়ির MBL উপলব্ধ থাকলে, জাহাজের অঙ্কন এবং প্রয়োজনীয় শ্রেণী নোট প্রদান করুন যাতে সঠিক নির্বাচনের ভিত্তি নিশ্চিত করা যায়।

প্রশ্ন 3: উদ্ধৃতি আগে কি তথ্য প্রয়োজন?

A3: অনুগ্রহ করে JIS F 2026 টাইপ BR বা BL প্রকার, নামমাত্র ব্যাস, দড়ির আকার, উপাদান, পৃষ্ঠের চিকিত্সা, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, ডেক ইনস্টলেশনের অবস্থান, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, এবং উপলব্ধ থাকলে অঙ্কন বা ছবি নিশ্চিত করুন।

JIS F 2026 টাইপ বিআর ফাইভ টিউব রোলার ইউনিভার্সাল ফেয়ারলিডের অঙ্কন আপার রোলার শিপ মুরিং ইকুইপমেন্ট সহ
