জাহাজ নোঙর করার জন্য ২ ও ৩ রোলার ইউনিভার্সাল ফেয়ারলেড | JIS F 2020-1979 টাইপ A/B1/B2
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| মডেলের ধরন: | টাইপ A, টাইপ B1, টাইপ B2 | উপকরণ: | C-Mn ইস্পাত, হালকা ইস্পাত, স্টেইনলেস স্টিল |
|---|---|---|---|
| স্ট্যান্ডার্ড: | JIS F 2020-1979 | রোলার নং: | 2টি রোলার (টাইপ A), 3টি রোলার (টাইপ B1, টাইপ B2) |
| নামমাত্র আকার: | 76 মিমি ~ 426 মিমি | সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ স্টেইনলেস স্টিল, কাস্টমাইজড পৃষ্ঠ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি-জিএল, এলআর, কেআর, আইআরএস, আরএস, রিনা ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | 3 রোলার জাহাজের মোরিং সরঞ্জাম,2 রোলার জাহাজের মোরিং সরঞ্জাম |
||
পণ্যের বর্ণনা
2 & 3 রোলার ইউনিভার্সাল ফায়ারলিড জাহাজ মোরিং জন্য JIS F 2020-1979 টাইপ A/B1/B2
পণ্যের সংক্ষিপ্ত বিবরণ
JIS F 2020-1979 ছোট আকারের ইস্পাত প্লেট ডেক শেষ রোলার একটি কমপ্যাক্ট রোলার ফেয়ারলিড যা জাহাজের মোরিং, কার্গো হ্যান্ডলিং এবং নৌকা হ্যান্ডলিং দড়ি গাইডেন্সের জন্য ব্যবহৃত হয়। আন্তর্জাতিক ক্রয়ের ভাষায়,এই ফর্মের পণ্যগুলিকে সাধারণত 2-রোলার বা 3-রোলার ইউনিভার্সাল ফেয়ারলিড হিসাবেও বর্ণনা করা হয়এই স্ট্যান্ডার্ডটি তিনটি ব্যবস্থা নির্ধারণ করেঃ টাইপ এ দুটি উল্লম্ব রোলার এবং একটি অনুভূমিক রোলার ব্যবহার করে; টাইপ বি 1 এক উল্লম্ব রোলার এবং এক অনুভূমিক রোলার ব্যবহার করে;টাইপ B2 হল টাইপ B1 এর আয়না বিন্যাস.
মূল JIS কনফিগারেশনে প্রায় 76.3 মিমি ব্যাসার্ধের রোলার ব্যবহার করা হয়। বৃহত্তর 101,সরবরাহিত পণ্য সিরিজের 135 এবং 168 মিমি সংস্করণগুলিকে স্ট্যান্ডার্ড JIS F 2020 আকারের পরিবর্তে প্রকল্প-নির্দিষ্ট বর্ধিত কনফিগারেশন হিসাবে বিবেচনা করা উচিত. প্রতিস্থাপন বা নতুন বিল্ডিং অনুসন্ধানের জন্য ক্রেতাকে প্রয়োজনীয় টাইপ A/B1/B2 বিন্যাস, দড়ি রুট, ইনস্টলেশন জ্যামিতি, অনুমোদিত অঙ্কন,উত্পাদনের আগে উপাদান এবং প্রকল্প লোড বেস.
দ্রুত বিবরণী
• পণ্যের ধরনঃ ২-রোলার / ৩-রোলার ডেক শেষ ফায়ারলিড → ডেক প্রান্ত এবং জাহাজের পাশের দড়ি নেতৃত্বের অবস্থানের জন্য কম্প্যাক্ট দড়ি-নির্দেশক বিন্যাস।
• স্ট্যান্ডার্ডঃ JIS F 2020-1979 → অফিসিয়াল স্ট্যান্ডার্ড নাম হল স্টিল প্লেট ডেক এন্ড রোলার (ছোট আকার) ।

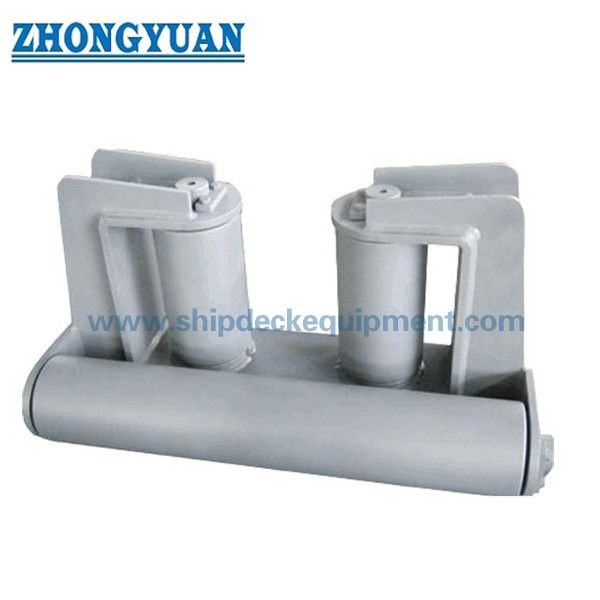

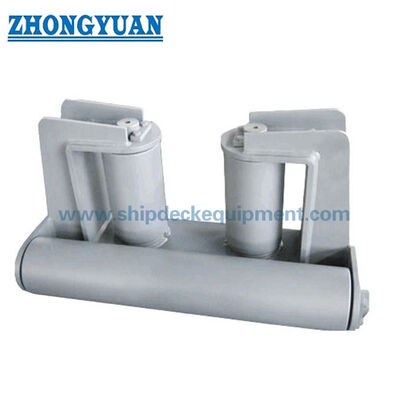

• টাইপ এঃ 3 রোলার, 2 উল্লম্ব + 1 অনুভূমিক → স্ট্যান্ডার্ড তিন রোলার কনফিগারেশন।
• টাইপ B1 / B2: 2 রোলার, 1 উল্লম্ব + 1 অনুভূমিক → টাইপ B2 B1 উল্লম্ব-রোলার এবং আঙুল বিন্যাস প্রতিফলিত।
• স্ট্যান্ডার্ড রোলার ব্যাসার্ধঃ প্রায় 76.3 মিমি → মূল JIS কনফিগারেশন; বৃহত্তর 101 / 135 / 168 মিমি সংস্করণ প্রকল্প অঙ্কন নিশ্চিতকরণ প্রয়োজন।
• রেফারেন্স গণনা করা ভরঃ টাইপ এ 20.6 কেজি; টাইপ বি 1 / বি 2 17.7 কেজি → মূল কনফিগারেশনের জন্য স্ট্যান্ডার্ড রেফারেন্স মান।
• স্ট্যান্ডার্ড উপাদান ভিত্তিঃ SS41 ইস্পাত প্রধান কাঠামো, SGP বা STPG38 রোল টিউব, BC6 ব্রোঞ্জ বা YBsC2 ব্রোঞ্জ-কাস্টিং বুশ → আধুনিক সমতুল্য প্রকল্প অনুমোদনের প্রয়োজন।
• পরিদর্শন ভিত্তিঃ চাক্ষুষ অবস্থা, মাত্রা সম্মতি এবং মসৃণ রোলার অপারেশন → চালানের আগে মূল চেক।
প্রধান প্রযুক্তিগত পরামিতি
JIS F 2020-1979 স্ট্যান্ডার্ড কনফিগারেশন রেফারেন্সঃ
|
প্রকার |
রোলার বিন্যাস |
স্ট্যান্ডার্ড রোলার ব্যাসার্ধ |
রেফারেন্স গণিত ভর |
কনফিগারেশন নোট |
|---|---|---|---|---|
| টাইপ এ | 2 উল্লম্ব + 1 অনুভূমিক | প্রায় ৭৬.৩ মিমি | 20.6 কেজি | তিন রোলার ব্যবস্থা |
| টাইপ B1 | 1 উল্লম্ব + 1 অনুভূমিক | প্রায় ৭৬.৩ মিমি | 17.7 কেজি | দুই রোলারের ব্যবস্থা |
| টাইপ বি২ | 1 উল্লম্ব + 1 অনুভূমিক | প্রায় ৭৬.৩ মিমি | 17.7 কেজি | টাইপ B1 এর আয়না বিন্যাস |
এই প্রোডাক্ট সিরিজের জন্য সরবরাহ করা প্রকল্প-নির্দিষ্ট বড় আকারের তথ্যঃ
|
রেফারেন্স রোলার ডায়া। |
অবস্থা |
এ |
বি |
সি |
ডি |
ই |
E1 |
এফ |
জি |
এইচ |
|---|---|---|---|---|---|---|---|---|---|---|
| ৭৬ মিমি | JIS-ভিত্তিক রেফারেন্স | 134 | 80 | 98 | 76 | 134 | 244 | 140 | 90 | 152 |
| ১০১ মিমি | প্রকল্প-নির্দিষ্ট | 177 | 106 | 129 | 101 | 177 | 323 | 185 | 119 | 201 |
| 135 মিমি | প্রকল্প-নির্দিষ্ট | 236 | 141 | 172 | 135 | 236 | 431 | 247 | 159 | 268 |
| ১৬৮ মিমি | প্রকল্প-নির্দিষ্ট | 296 | 176 | 215 | 168 | 296 | 538 | 309 | 199 | 335 |
নির্বাচন ও অনুসন্ধান গাইড
প্রথম ধাপ:ভাসনের অঙ্কন থেকে A, B1 বা B2 টাইপ নিশ্চিত করুন। A টাইপ হল 3-রোলার ফর্ম; B1 এবং B2 টাইপ হল 2-রোলার আয়নাযুক্ত ব্যবস্থা।
দ্বিতীয় ধাপঃদড়ি টাইপ, দড়ি ব্যাসার্ধ, স্বাভাবিক সীসা দিক এবং ডেক প্রান্ত রুট সহ দড়ি তথ্য নিশ্চিত করুন। রোলারের ব্যাসার্ধ থেকে সুষ্ঠু SWL অনুমান করবেন না।
তৃতীয় ধাপঃস্ট্যান্ডার্ড বা বর্ধিত কনফিগারেশন নিশ্চিত করুন। মূল JIS বিন্যাস প্রায় 76.3 মিমি রোলার ব্যবহার করে; 101 / 135 / 168 মিমি বর্ধিত সংস্করণ একটি অনুমোদিত প্রকল্প অঙ্কন প্রয়োজন।
চতুর্থ ধাপ:ইনস্টলেশনের অবস্থান, উপলব্ধ স্থান, ফাউন্ডেশন / ওয়েল্ডিং বিন্যাস, স্থানীয় ডেক রিইনফোর্সমেন্ট এবং রোল পরিদর্শন এবং তৈলাক্তকরণের জন্য অ্যাক্সেস নিশ্চিত করুন।
পঞ্চম ধাপঃউপাদান গ্রেড বা অনুমোদিত আধুনিক সমতুল্য, পৃষ্ঠ প্রস্তুতি এবং লেপ সিস্টেম, পরিমাণ, শংসাপত্র / পরিদর্শন প্রয়োজনীয়তা, গন্তব্য এবং প্রয়োজনীয় বিতরণ সময় নিশ্চিত করুন।
ষষ্ঠ ধাপঃপ্রতিস্থাপন কাজের জন্য, বিদ্যমান ফেয়ারলিডের ছবি এবং মাত্রার অঙ্কন সরবরাহ করুন যাতে উত্পাদনের আগে টাইপ, হ্যান্ডলিং বিন্যাস এবং মাউন্টিং ইন্টারফেস পরীক্ষা করা যায়।
কাঠামো
ইস্পাত প্লেট বডি∙ ঊর্ধ্বমুখী রোলার∙ উল্লম্ব রোলার∙ রোলার শ্যাফট∙ ব্রোঞ্জ / ব্রোঞ্জের গুল্ম∙ শ্যাফট রিটেইনার প্লেট∙ গ্রীস ফিটিং∙ ডেক-এন্ড মাউন্ট স্ট্রাকচার
ডিজাইন / ইঞ্জিনিয়ারিং / গুণগত সুবিধা
• টাইপ-নির্দিষ্ট দড়ি গাইডেন্স → টাইপ A দুটি উল্লম্ব যোগাযোগ অবস্থান প্লাস একটি অনুভূমিক রোলার প্রদান করে; টাইপ B1 / B2 একটি একতরফা উল্লম্ব রোলার প্রদান করে যা বাম / ডান দিকের মিররযুক্ত ব্যবস্থা করে।
• ঘোরানো দড়ি-যোগাযোগ পৃষ্ঠতল → রোলারগুলি স্টিলের স্থির ডেকের প্রান্তগুলির সাথে স্লাইডিং যোগাযোগ হ্রাস করার সময় দড়িটির নেতৃত্বের দিক পরিবর্তন করে।
• রক্ষণাবেক্ষণযোগ্য পিন-এবং-বুশ বিন্যাস → স্ট্যান্ডার্ডটিতে প্রতিস্থাপনযোগ্য রোলার শ্যাফ্ট, বুশ এবং গ্রীস ফিটিং অন্তর্ভুক্ত রয়েছে, যা পরিষেবাতে পরিদর্শন এবং তৈলাক্তকরণকে সমর্থন করে।
• উপাদান তালিকা উপাদান-নির্দিষ্ট → শরীর, রোলার, শ্যাফ্ট এবং ঝোপের পরিবর্তে একটি সাধারণ উপাদান নামকরণের পরিবর্তে বিভিন্ন উপাদান গ্রুপ ব্যবহার করে।
• স্ট্যান্ডার্ড পরিদর্শন পরিষেবা সম্পর্কিত মানের উপর দৃষ্টি নিবদ্ধ করে → সমাপ্তি ক্ষতিকারক ত্রুটি থেকে মুক্ত হওয়া উচিত, মাত্রা মেনে চলতে হবে, এবং রোলারগুলি মসৃণভাবে কাজ করা উচিত।
• প্রতিস্থাপন প্রকৌশলকে হাত এবং ইন্টারফেস যাচাই করা উচিত → টাইপ B1 এবং B2 আয়না বিন্যাস, তাই বিদ্যমান পাত্রে বিন্যাস উত্পাদন আগে পরীক্ষা করা উচিত।
কাস্টম অ্যাট্রিবিউট
• স্ট্যান্ডার্ডঃ JIS F 2020-1979 → ছোট আকারের ইস্পাত প্লেট ডেক শেষ রোলার জন্য রেফারেন্স স্ট্যান্ডার্ড।
• প্রকারঃ A / B1 / B2 → প্রকার A হল 3 রোলার; প্রকার B1 / B2 হল 2 রোলার মিররযুক্ত ব্যবস্থা।
• স্ট্যান্ডার্ড রোলার ব্যাসার্ধঃ প্রায় 76.3 মিমি → মূল JIS কনফিগারেশন।
• প্রকল্প-নির্দিষ্ট বড় আকারঃ 101 / 135 / 168 মিমি → স্ট্যান্ডার্ড JIS আকার নয়; অনুমোদিত অঙ্কন প্রয়োজন।
• স্ট্যান্ডার্ড উপাদান ভিত্তিঃ SS41/SGP বা STPG38/BC6 বা YBsC2 → পুরানো JIS গ্রেড এবং উপাদান-নির্দিষ্ট উপাদান সময়সূচী।
• বুশ এবং লুব্রিকেশনঃ ব্রোঞ্জ বা ব্রোঞ্জ-কাস্ট বুশের সাথে গ্রীস ফিটিং → রোলার ঘূর্ণন এবং রক্ষণাবেক্ষণ সমর্থন করে।
• SWL / ডিজাইন লোডঃ নিশ্চিত করতে হবে → সরবরাহিত রোলার ব্যাসার্ধের টেবিল থেকে কোনও পণ্য SWL বের করা উচিত নয়।
• পৃষ্ঠ সুরক্ষাঃ প্রকল্পের স্পেসিফিকেশন অনুযায়ী → ব্লাস্টিং, সামুদ্রিক লেপ, স্টেইনলেস স্টীল সমাপ্তি বা অন্যান্য সিস্টেমগুলি প্রকল্প-নির্দিষ্ট সরবরাহের বিকল্প।
• শংসাপত্রের প্রয়োজনীয়তাঃ অর্ডারের পরিসরের উপর নির্ভর করে → নির্মাতার ডকুমেন্টেশন বা ক্লাসের অংশগ্রহণ প্রকল্পের প্রয়োজনীয়তা এবং অনুমোদনের পদ্ধতির সাপেক্ষে।
কিভাবে কাজ করে
Rope Approaches the Deck-End Fairlead → Rope Contacts the Required Horizontal / Vertical Roller → Roller Rotates to Reduce Sliding Contact → Rope Lead Direction Changes → Resulting Forces Transfer Through the Fairlead Body to the Supporting Ship Structure
অ্যাপ্লিকেশন
জাহাজের মোরিং কর্ড গাইড্যান্স ∙ ০০ ওয়ার্কবোট ০০ ট্যাগবোট ০০ হারবার সার্ভিস জাহাজ ০০ ডেক-এজ কর্ড লিড পজিশন ০০ কার্গো-হ্যান্ডলিং কর্ড গাইড্যান্স ০০ নৌকা-হ্যান্ডলিং ব্যবস্থা ০০ প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
উপকরণ সার্টিফিকেট, নির্মাতার পরিদর্শন রেকর্ড, মাত্রা চেক,রোলার অপারেশন পরিদর্শন এবং শ্রেণীবিভাগ-সোসাইটি উপস্থিতি প্রকল্পের প্রয়োজনীয়তা এবং অর্ডার সুযোগ অনুযায়ী ব্যবস্থা করা যেতে পারে.
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

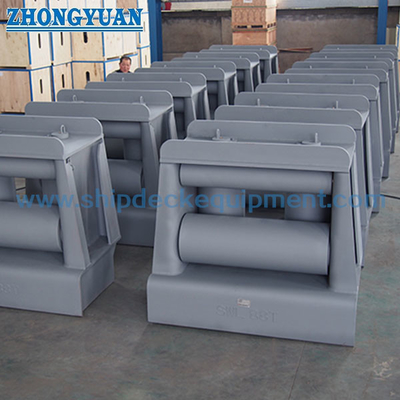

অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: JIS F 2020 টাইপ A, টাইপ B1 এবং টাইপ B2 এর মধ্যে পার্থক্য কী?
A1: টাইপ A হল তিন রোলার ব্যবস্থা দুটি উল্লম্ব রোলার এবং একটি অনুভূমিক রোলার সহ। টাইপ B1 এক উল্লম্ব এবং এক অনুভূমিক রোলার ব্যবহার করে,যখন টাইপ B2 B1 উল্লম্ব-রোলার এবং আঙ্গুল বিন্যাস প্রতিফলিতসঠিক প্রকারটি জাহাজের বিন্যাস বা প্রতিস্থাপনের অঙ্কন থেকে নেওয়া উচিত।
প্রশ্ন ২ঃ ১০১, ১৩৫ এবং ১৬৮ মিমি কি JIS F ২০২০ এর স্ট্যান্ডার্ড মাপ?
A2: না. মূল JIS F 2020-1979 কনফিগারেশনে প্রায় 76.3 মিমি ব্যাসের রোলার ব্যবহার করা হয়।এই পণ্য সিরিজের 135 এবং 168 মিমি সংস্করণগুলি প্রকল্প-নির্দিষ্ট বৃহত্তর কনফিগারেশন এবং শুধুমাত্র একটি অনুমোদিত অঙ্কন অনুযায়ী উত্পাদিত হওয়া উচিত.
প্রশ্ন 3: প্রতিস্থাপন বা বর্ধিত ফেয়ারলিড অর্ডার করার আগে কী নিশ্চিত করা উচিত?
A3: Type A/B1/B2 নিশ্চিত করুন, রোলার বিন্যাস, দড়ি পথ এবং ব্যাসার্ধ, প্রকৃত মাউন্ট মাত্রা, ইনস্টলেশন পাশ, উপাদান, লেপ, প্রকল্প লোড বেস,শংসাপত্রের প্রয়োজনীয়তা এবং বিদ্যমান জাহাজের অঙ্কন বা ছবি. টাইপ বি প্রতিস্থাপনের জন্য, নিশ্চিত করুন যে B1 বা মিররযুক্ত B2 বিন্যাস প্রয়োজন।
