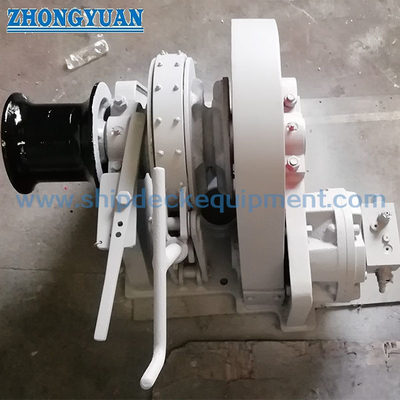

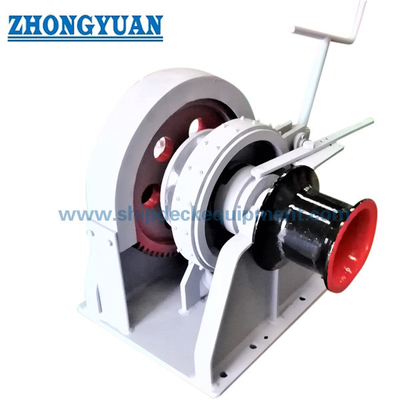

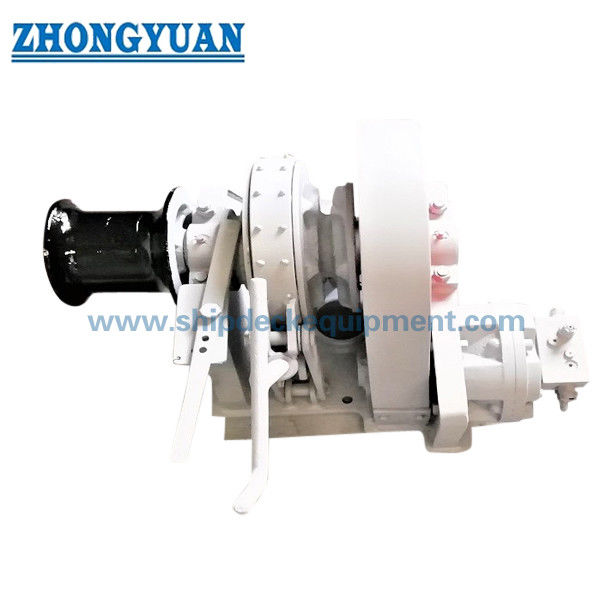

১২.৫–৩০মিমি হাইড্রোলিক অ্যাঙ্কর উইন্ডলাস | বোটের জন্য সিঙ্গেল জিপসি সিঙ্গেল ওয়ার্পিং এন্ড
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| মডেল নম্বার: | স্ট্যান্ডার্ড এবং কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | As per quotation |
| প্যাকেজিং বিবরণ: | প্যালেট বা কাস্টমাইজড |
| ডেলিভারি সময়: | প্রস্তাব অনুযায়ী |
| পরিশোধের শর্ত: | টিটি, এল/সি, ইত্যাদি |
| যোগানের ক্ষমতা: | গ্রাহকদের চাহিদা পূরণ করুন |
|
বিস্তারিত তথ্য |
|||
| dia: | 12.5 মিমি বৈদ্যুতিক হাইড্রোলিক উইন্ডলাস | কাজের লোড: | 11.8KN |
|---|---|---|---|
| ওভারলোড: | 17.7KN | সমর্থন লোড: | 50 কেএন |
| গতি (মি/মিনিট): | ≥10মি/মিনিট | অ্যাঙ্কর চেইন: | Dia. দিয়া। 12.5 (mm), U2 12.5 (মিমি), U2 |
| সিস্টেমের চাপ: | ~১৬ এমপিএ | সিস্টেম প্রবাহ হার: | ~12L/মিনিট |
| উপাদান: | হালকা ইস্পাত, ঢালাই | শক্তি: | জলবাহী মোটর |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, BKI, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | ইউ 2 হাইড্রোলিক উইন্ডলাস,নৌকার জন্য 12.5 মিমি হাইড্রোলিক উইন্ডলাস,12.5 মিমি সামুদ্রিক ডেক সরঞ্জাম |
||
পণ্যের বর্ণনা
১২.৫-৩০মিমি হাইড্রোলিক অ্যাঙ্কর উইন্ডলাস | বোটের জন্য সিঙ্গেল জিপসি সিঙ্গেল ওয়ার্পিং এন্ড
পণ্যের সংক্ষিপ্ত বিবরণ
এই হাইড্রোলিক অ্যাঙ্কর উইন্ডলাসটি বিশেষভাবে ছোট জাহাজ যেমন ওয়ার্কবোট, বার্জ এবং অভ্যন্তরীণ জাহাজের জন্য ডিজাইন করা হয়েছে।
সিঙ্গেল জিপসি এবং ওয়ার্পিং এন্ড সহ একটি কমপ্যাক্ট কাঠামো বৈশিষ্ট্যযুক্ত, এটি নির্ভরযোগ্য অ্যাঙ্করিং এবং সহায়ক মুরিং ফাংশন সরবরাহ করে।
ছোট জাহাজের জন্য কমপ্যাক্ট ডেক লেআউট এবং সাশ্রয়ী অ্যাঙ্করিং সমাধানের জন্য ডিজাইন করা হয়েছে।
সিস্টেমটি একটি বৈদ্যুতিক হাইড্রোলিক পাওয়ার ইউনিট দ্বারা চালিত হয়, যা সীমিত ডেক স্পেস পরিস্থিতিতে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।
দ্রুত স্পেসিফিকেশন
- চেইন সাইজ: ১২.৫-৩০ মিমি → অ্যাঙ্কর চেইন সামঞ্জস্যতা নির্ধারণ করে
- ওয়ার্কিং লোড: ৬.৬-৩৮.৩ kN → অ্যাঙ্করিং ক্ষমতা নির্ধারণ করে
- ব্রেক লোড: ২৩১ kN পর্যন্ত → নিরাপদ হোল্ডিং পারফরম্যান্স নিশ্চিত করে
- স্পিড: ≥৯ মি/মিনিট → অ্যাঙ্করিং দক্ষতা নির্ধারণ করে
- ড্রাইভ টাইপ: ইলেকট্রিক হাইড্রোলিক → স্থিতিশীল টর্ক আউটপুট সরবরাহ করে
- কনফিগারেশন: সিঙ্গেল জিপসি + ওয়ার্পিং এন্ড → অ্যাঙ্করিং + মুরিং ফাংশন
- কন্ট্রোল: ম্যানুয়াল প্রোপোরশনাল ভালভ → সুনির্দিষ্ট অপারেশন সক্ষম করে
- সিস্টেম প্রেসার: ~১৬ MPa → হাইড্রোলিক পারফরম্যান্স নির্ধারণ করে
- ফ্লো রেট: ~১২ লি/মিনিট → সিস্টেম প্রতিক্রিয়া নির্ধারণ করে
- ইনস্টলেশন: কমপ্যাক্ট ডেক মাউন্টিং → সীমিত জায়গার জন্য উপযুক্ত
প্রধান প্রযুক্তিগত প্যারামিটার(গ্রেড ২ চেইনের জন্য)
| চেইন ডায়া (মিমি) | ওয়ার্কিং লোড (kN) | ওভারলোড (kN) | ব্রেক লোড (kN) | স্পিড (মি/মিনিট) |
| ১২.৫ | ৬.৬ | ১০.০ | ৪১ | ≥৯ |
| ১৪ | ৮.৩ | ১২.৫ | ৫২ | ≥৯ |
| ১৬ | ১০.৯ | ১৬.৩ | ৬৭ | ≥৯ |
| ১৭.৫ | ১৩.০ | ১৯.৫ | ৮০ | ≥৯ |
| ১৯ | ১৫.৩ | ২৩.০ | ৯৫ | ≥৯ |
| ২০.৫ | ১৭.৯ | ২৬.৮ | ১১০ | ≥৯ |
| ২২ | ২০.৬ | ৩০.৯ | ১২৬ | ≥৯ |
| ২৪ | ২৪.৫ | ৩৬.৭ | ১৪৯ | ≥৯ |
| ২৬ | ২৮.৭ | ৪৩.১ | ১৭৫ | ≥৯ |
| ২৮ | ৩৩.৩ | ৫০.০ | ২০২ | ≥৯ |
| ৩০ | ~৫০ | ~৭৫ | ~২০০ | ≥৯ |
নির্বাচন গাইড
ধাপ ১ – চেইন সাইজ নির্বাচন করুন → সামঞ্জস্যতা নির্ধারণ করে
ধাপ ২ – ওয়ার্কিং লোড নিশ্চিত করুন → জাহাজের আকারের উপর ভিত্তি করে
ধাপ ৩ – ব্রেক লোড নিশ্চিত করুন → নিরাপদ হোল্ডিং নিশ্চিত করে
ধাপ ৪ – কনফিগারেশন নির্বাচন করুন → জিপসি + ওয়ার্পিং এন্ড
ধাপ ৫ – কন্ট্রোল নিশ্চিত করুন → ম্যানুয়াল বা প্রোপোরশনাল
ধাপ ৬ – হাইড্রোলিক সিস্টেম নিশ্চিত করুন → প্রেসার এবং ফ্লো
কাঠামো ও উপাদান
হাইড্রোলিক মোটর | গিয়ারবক্স | জিপসি হুইল | ওয়ার্পিং হেড | ব্রেক | ক্লাচ | HPU | কন্ট্রোল ভালভ
কাস্টম অ্যাট্রিবিউটস
- চেইন সাইজ: ১২.৫-৩০ মিমি → সামঞ্জস্যতা
- ওয়ার্কিং লোড: ৩৮.৩ kN পর্যন্ত → ক্ষমতা
- ব্রেক লোড: ২৩১ kN পর্যন্ত → নিরাপত্তা
- ড্রাইভ টাইপ: হাইড্রোলিক → স্থিতিশীল টর্ক
- কন্ট্রোল: প্রোপোরশনাল ভালভ → নির্ভুলতা
- ডিজাইন: কমপ্যাক্ট কাঠামো → ডেক স্পেস বাঁচায়
- অ্যাপ্লিকেশন: ছোট জাহাজ → সাশ্রয়ী সমাধান
- সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট
কাস্টম কনফিগারেশন ও জিজ্ঞাসা গাইড
অনুগ্রহ করে চেইন সাইজ, জাহাজের ধরন, লোড প্রয়োজনীয়তা এবং কন্ট্রোল পছন্দ প্রদান করুন।
এটি কিভাবে কাজ করে
হাইড্রোলিক মোটর গিয়ারবক্সকে চালায় যাতে অ্যাঙ্কর হ্যান্ডলিংয়ের জন্য জিপসি হুইল ঘোরানো যায়। ওয়ার্পিং হেড মুরিং অপারেশনগুলিতে সহায়তা করে।
অ্যাপ্লিকেশন
ওয়ার্কবোট | বার্জ | অভ্যন্তরীণ জাহাজ | ছোট জাহাজ
সার্টিফিকেশন ও সুবিধা
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট; কমপ্যাক্ট ডিজাইন, সাশ্রয়ী সমাধান, নির্ভরযোগ্য পারফরম্যান্স, কম রক্ষণাবেক্ষণ।
ড্রয়িং ও ছবি
GA ড্রয়িং | ইনস্টলেশন লেআউট | পণ্যের ছবি
অর্ডার তথ্য
MOQ:১ | ডেলিভারি:৬০-১২০ দিন | পেমেন্ট:T/T L/C
FAQ
প্রশ্ন: ছোট বোটের জন্য উপযুক্ত? উত্তর: হ্যাঁ, কমপ্যাক্ট ডেক এবং খরচ দক্ষতার জন্য অপ্টিমাইজ করা হয়েছে।
প্রশ্ন: এটি কি মুরিং করতে পারে? উত্তর: হ্যাঁ, ওয়ার্পিং হেড সহ।
