২-৩০০ কিলোনিউটনের হাইড্রোলিক মুরিং ক্যাপস্টান উইঞ্চ | জাহাজের ডেকের জন্য মেরিন ভার্টিকাল ও হরাইজন্টাল ক্যাপস্টান

২-৩০০ কিলোনিউটন হাইড্রোলিক মুরিং ক্যাপস্টান উইঞ্চ | মেরিন ভার্টিক্যাল ও হরাইজন্টাল ক্যাপস্টান জাহাজের ডেকের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

২-৩০০ কিলোনিউটন হাইড্রোলিক মুরিং ক্যাপস্টান উইঞ্চ হল জাহাজের ডেকের জন্য একটি দড়ি-পরিচালনাকারী মেশিন যা মুরিং লাইন পরিচালনা, ওয়ার্পিং, নিয়ন্ত্রিত দড়ি টান এবং জাহাজের ডেকের উপর লাইন সমন্বয়ের জন্য ব্যবহৃত হয়। এটি একটি গিয়ারবক্সের মাধ্যমে একটি হাইড্রোলিক মোটর দ্বারা চালিত হয় ওয়ার্পিং হেড ঘোরানোর জন্য, যা উচ্চ স্টার্টিং টর্ক, সামঞ্জস্যযোগ্য লাইন গতি এবং ডেকের ক্রিয়াকলাপের জন্য স্থিতিশীল স্থানীয় বা আনুপাতিক নিয়ন্ত্রণ সরবরাহ করে।

এই পণ্যটিকে দড়ি পরিচালনার জন্য একটি হাইড্রোলিক ক্যাপস্টান হিসাবে বোঝা উচিত, স্টোরেজ ড্রাম, অ্যাঙ্কর উইন্ডলাস, লিফটিং উইঞ্চ বা ডেডিকেটেড টোয়িং উইঞ্চ হিসাবে নয়। এটি উল্লম্ব বা অনুভূমিক কনফিগারেশনে সরবরাহ করা যেতে পারে এবং জাহাজের বিন্যাস, দড়ির দিক, ডেকের খোলার অনুমতি, ফাউন্ডেশন ডিজাইন এবং রক্ষণাবেক্ষণের অ্যাক্সেসের প্রয়োজনীয়তা অনুসারে সম্পূর্ণভাবে রিক্যাসেড ডেক টাইপ, সেমি-রিক্যাসেড ডেক টাইপ বা সারফেস মাউন্টেড ডেক টাইপ হিসাবে ইনস্টলেশন ব্যবস্থা করা যেতে পারে।

দ্রুত স্পেসিফিকেশন

• কার্যকরী লোড: ২-৩০০ কিলোনিউটন → দড়ি-পরিচালন ক্ষমতা জন্য সরবরাহকৃত নির্বাচন পরিসীমা; অনুমোদিত গণনা ছাড়া SWL, MBL, ব্রেকিং লোড, বা টোয়িং ক্ষমতাতে রূপান্তরিত করা উচিত নয়।
• ওয়ার্পিং হেড ব্যাস: ২৫০-৮০০ মিমি → দড়ির ব্যাস, দড়ির ধরণ, যোগাযোগের অবস্থা এবং ডেকের বিন্যাস অনুসারে নির্বাচিত।
• গতির পরিসীমা: ৫-৩০ মি/মিনিট → লাইন-পরিচালন দক্ষতার উপর প্রভাব ফেলে এবং হাইড্রোলিক চাপ এবং প্রবাহের সাথে মিলানো উচিত।
• দড়ির ধরণ: স্টিল ওয়্যার রোপ / সিন্থেটিক রোপ → প্রযোজ্য দড়ির ধরণ অবশ্যই দড়ির নির্মাণ এবং পৃষ্ঠ যোগাযোগের প্রয়োজনীয়তার সাথে নিশ্চিত করতে হবে।
• দড়ির ব্যাস পরিসীমা: ১১-৮০ মিমি → ওয়ার্পিং হেড আকার এবং নিরাপদ দড়ি পরিচালনার জন্য মূল সামঞ্জস্যপূর্ণ ফ্যাক্টর।
• মাউন্টিং ধরণ: উল্লম্ব ক্যাপস্টান / অনুভূমিক ক্যাপস্টান → দড়ির দিক, ডেকের স্থান এবং যন্ত্রপাতির বিন্যাস অনুসারে নির্বাচিত।
• ইনস্টলেশন ধরণ: সম্পূর্ণ রিক্যাসেড / সেমি-রিক্যাসেড / সারফেস মাউন্টেড ডেক টাইপ → ডেকের প্রবেশ, ফাউন্ডেশন, রক্ষণাবেক্ষণের অ্যাক্সেস এবং রেট্রোফিট প্রয়োজনীয়তা অনুসারে নির্বাচিত।
• নিয়ন্ত্রণ ধরণ: লিভার / আনুপাতিক নিয়ন্ত্রণ → অপারেটিং নির্ভুলতা, নিয়ন্ত্রণ স্টেশন বিন্যাস এবং হাইড্রোলিক সিস্টেম ডিজাইন অনুসারে নির্বাচিত।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: কার্যকরী লোড, দড়ির ধরণ, দড়ির ব্যাস, লাইন গতি এবং প্রয়োগের দায়িত্ব নিশ্চিত করুন। এই পৃষ্ঠার কার্যকরী লোড একটি সরবরাহকৃত নির্বাচন প্যারামিটার এবং অনুমোদিত গণনা ছাড়া SWL, MBL, ব্রেকিং লোড, টেস্ট লোড বা টোয়িং ক্ষমতা হিসাবে বিবেচিত হওয়া উচিত নয়।

ধাপ ২: ক্যাপস্টান ওরিয়েন্টেশন নির্বাচন করুন। উল্লম্ব ক্যাপস্টান সাধারণত নির্বাচন করা হয় যখন একটি কম্প্যাক্ট ডেক ফুটপ্রিন্ট এবং মাল্টি-ডিরেকশন দড়ি পরিচালনার প্রয়োজন হয়। অনুভূমিক ক্যাপস্টান নির্বাচন করা যেতে পারে যখন দড়ির দিক, যন্ত্রপাতির উচ্চতা বা ডেকের বিন্যাস একটি অনুভূমিক শ্যাফ্ট লেআউটকে আরও উপযুক্ত করে তোলে।

ধাপ ৩: ইনস্টলেশন ধরণ নির্বাচন করুন। সম্পূর্ণ রিক্যাসেড ক্যাপস্টান বেশিরভাগ যন্ত্রপাতি ডেকের নিচে রাখে এবং শুধুমাত্র ওয়ার্পিং হেড ডেকের উপরে রাখে। সেমি-রিক্যাসেড ক্যাপস্টান ডেকের একীকরণ এবং রক্ষণাবেক্ষণের অ্যাক্সেসের ভারসাম্য বজায় রাখে। সারফেস মাউন্টেড ডেক টাইপ রেট্রোফিট-বান্ধব এবং সাধারণত ডেকের খোলা এড়িয়ে যায়।

ধাপ ৪: ডেকের ফাউন্ডেশন এবং ইনস্টলেশন ইন্টারফেস নিশ্চিত করুন, যার মধ্যে ডেকের প্রবেশ, বেস ফুটপ্রিন্ট, ওয়েল্ড-ডাউন বা বোল্ট-ডাউন ব্যবস্থা, স্থানীয় শক্তিশালীকরণ, অ্যাক্সেস স্পেস এবং বোল্লার্ড, ফেয়ারলিড, রোলার এবং অন্যান্য দড়ি-পরিচালনকারী সরঞ্জামের সাথে সম্পর্ক অন্তর্ভুক্ত।

ধাপ ৫: হাইড্রোলিক সিস্টেম এবং নিয়ন্ত্রণ ব্যবস্থা নিশ্চিত করুন, যার মধ্যে হাইড্রোলিক চাপ, প্রবাহ, মোটর ধরণ, গিয়ারবক্স অনুপাত, ব্রেক প্রয়োজনীয়তা, নিয়ন্ত্রণ ভালভ, স্থানীয় নিয়ন্ত্রণ, আনুপাতিক নিয়ন্ত্রণ, জরুরি স্টপ এবং প্রয়োজনে রিমোট কন্ট্রোল অন্তর্ভুক্ত।

ধাপ ৬: জাহাজের ধরণ, ইনস্টলেশন অবস্থান, দড়ির স্পেসিফিকেশন, পরিমাণ, শ্রেণীবিভাগ সমাজের প্রয়োজনীয়তা, পরিদর্শন পরিধি, GA অঙ্কন, ডেক কাঠামোর অঙ্কন, সরবরাহের গন্তব্য এবং প্রয়োজনীয় সরবরাহের তারিখ প্রদান করুন।

কাঠামো ও উপাদান

হাইড্রোলিক মোটর | গিয়ারবক্স | ওয়ার্পিং হেড | শ্যাফ্ট এবং বিয়ারিং | ব্রেক সিস্টেম | হাইড্রোলিক ভালভ | বেস ফ্রেম | ডেক ফাউন্ডেশন ইন্টারফেস

হাইড্রোলিক ড্রাইভ, নিরাপত্তা ও প্রকৌশল সুবিধা

• হাইড্রোলিক ড্রাইভ উচ্চ স্টার্টিং টর্ক এবং সামঞ্জস্যযোগ্য অপারেটিং গতি সরবরাহ করে, যা ডেকের উপর নিয়ন্ত্রিত মুরিং লাইন পরিচালনার জন্য উপযোগী।
• উল্লম্ব এবং অনুভূমিক ক্যাপস্টান কনফিগারেশন সরঞ্জামটিকে বিভিন্ন দড়ির দিক, ডেকের বিন্যাস এবং যন্ত্রপাতির স্থান সীমাবদ্ধতার সাথে মানানসই করার অনুমতি দেয়।
• সম্পূর্ণ রিক্যাসেড, সেমি-রিক্যাসেড এবং সারফেস মাউন্টেড ইনস্টলেশন বিকল্পগুলি শিপইয়ার্ডকে ডেকের স্থান, ডেকের প্রবেশ, রক্ষণাবেক্ষণের অ্যাক্সেস এবং রেট্রোফিট সম্ভাবনার মধ্যে ভারসাম্য বজায় রাখতে সহায়তা করে।
• ডেকের ফাউন্ডেশন ডিজাইন একটি গুরুত্বপূর্ণ নির্বাচন পয়েন্ট। ক্যাপস্টানের লোড পাথ বেস ফ্রেমের মাধ্যমে সহায়ক ডেকের কাঠামো এবং স্থানীয় শক্তিশালীকরণে পরীক্ষা করা উচিত।
• রিক্যাসেড ইনস্টলেশন ডেকের বাধা কমাতে পারে, তবে এর জন্য ডেকের খোলার নকশা, ডেকের নিচের ক্লিয়ারেন্স, নিষ্কাশন বিবেচনা এবং রক্ষণাবেক্ষণের অ্যাক্সেস পরিকল্পনা প্রয়োজন।
• সারফেস মাউন্টেড ইনস্টলেশন সাধারণত রেট্রোফিট কাজকে সহজ করে তোলে কারণ সম্পূর্ণ ইউনিট ডেকের উপরে ইনস্টল করা হয়, তবে এর জন্য পর্যাপ্ত ডেকের স্থান এবং স্পষ্ট দড়ির দিক প্রয়োজন।
• ব্রেক সিস্টেম, হাইড্রোলিক কন্ট্রোল ভালভ, জরুরি স্টপ, বিয়ারিং ব্যবস্থা এবং তৈলাক্তকরণ পয়েন্টগুলি অপারেটিং এবং ক্লাস প্রয়োজনীয়তা অনুসারে উৎপাদনের আগে নিশ্চিত করা উচিত।
• কার্যকরী লোড, হাইড্রোলিক পাওয়ার, দড়ির ব্যাস এবং ওয়ার্পিং হেড আকার স্বাধীন মান হিসাবে নির্বাচন না করে একটি সম্পূর্ণ সিস্টেম হিসাবে পরীক্ষা করা উচিত।

কাস্টম অ্যাট্রিবিউটস

• পণ্যের ধরণ: হাইড্রোলিক মুরিং ক্যাপস্টান উইঞ্চ → জাহাজের ডেকের মুরিং অপারেশনের জন্য দড়ি-পরিচালনকারী সরঞ্জাম।
• কার্যকরী লোড: ২-৩০০ কিলোনিউটন → সরবরাহকৃত নির্বাচন পরিসীমা; চূড়ান্ত লোড টার্ম এবং নিরাপত্তা ভিত্তি নিশ্চিত করা উচিত।
• ওয়ার্পিং হেড ব্যাস: ২৫০-৮০০ মিমি → দড়ির আকার, দড়ির ধরণ এবং প্রয়োজনীয় যোগাযোগের অবস্থা অনুসারে নির্বাচিত।
• দড়ির ব্যাস: ১১-৮০ মিমি → স্টিল ওয়্যার রোপ এবং সিন্থেটিক রোপ বিকল্পগুলি সরবরাহকৃত ডেটা দ্বারা সমর্থিত।
• মাউন্টিং টাইপ: উল্লম্ব / অনুভূমিক → দড়ির দিক এবং ডেকের যন্ত্রপাতির বিন্যাস অনুসারে নির্বাচিত।
• ইনস্টলেশন টাইপ: সম্পূর্ণ রিক্যাসেড / সেমি-রিক্যাসেড / সারফেস মাউন্টেড → ডেকের খোলা, ফাউন্ডেশন, অ্যাক্সেস এবং রেট্রোফিট প্রয়োজনীয়তা অনুসারে নির্বাচিত।
• ড্রাইভ টাইপ: হাইড্রোলিক → হাইড্রোলিক চাপ, প্রবাহ, মোটর নির্বাচন এবং নিয়ন্ত্রণ ব্যবস্থা উদ্ধৃতির আগে নিশ্চিত করা উচিত।
• নিয়ন্ত্রণ টাইপ: লিভার / আনুপাতিক → অপারেটিং নির্ভুলতা এবং নিয়ন্ত্রণ স্টেশনের প্রয়োজনীয়তা অনুসারে নির্বাচিত।
• উপাদান: কাস্ট স্টিল / স্টিল স্ট্রাকচার নিশ্চিত করতে হবে → চূড়ান্ত উপাদান গ্রেড এবং কম্পোনেন্ট নির্মাণ অনুমোদিত অঙ্কন অনুসরণ করা উচিত।
• সার্টিফিকেট প্রয়োজনীয়তা: অর্ডারের পরিধি অনুসারে উপলব্ধ → প্রস্তুতকারকের সার্টিফিকেট, উপাদান সার্টিফিকেট, ক্লাস সার্টিফিকেট এবং সাক্ষী পরিদর্শন উদ্ধৃতির আগে সম্মত হওয়া উচিত।

এটি কিভাবে কাজ করে

হাইড্রোলিক পাওয়ার মোটর চালায় → গিয়ারবক্স শ্যাফ্টে টর্ক প্রেরণ করে → ওয়ার্পিং হেড ঘোরে এবং ঘর্ষণের মাধ্যমে দড়ি ধরে → অপারেটর হাইড্রোলিক ভালভের মাধ্যমে গতি এবং দিক নিয়ন্ত্রণ করে → প্রতিক্রিয়া লোড বেস ফ্রেমের মাধ্যমে ডেকের ফাউন্ডেশনে স্থানান্তরিত হয়

অ্যাপ্লিকেশন

জাহাজ মুরিং অপারেশন | টাগবোট | ওয়ার্কবোট | অফশোর সাপোর্ট ভেসেল | বার্জ | কার্গো জাহাজ | বন্দর এবং হারবার দড়ি পরিচালনা | নতুন নির্মাণ এবং রেট্রোফিট ডেক ইনস্টলেশন

সার্টিফিকেশন ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন পরিধি, উপাদানের ট্রেসেবিলিটি এবং শ্রেণীবিভাগ সমাজের অনুমোদন পদ্ধতি অনুসারে সার্টিফিকেট ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

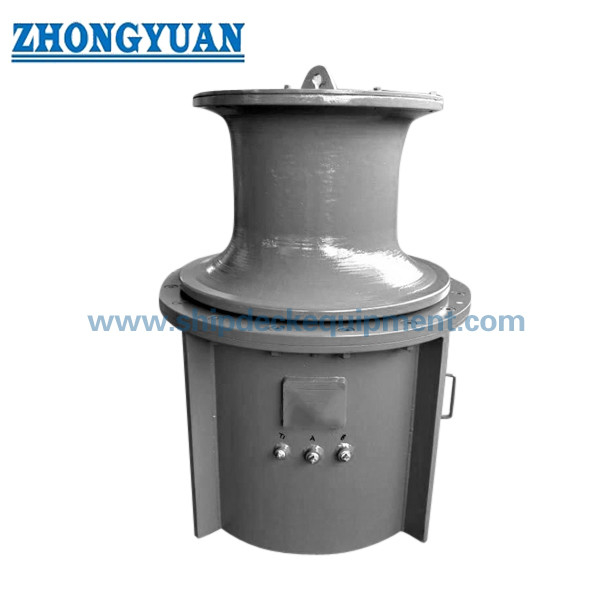

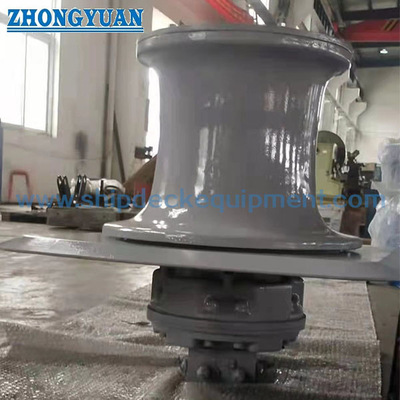

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: রিক্যাসেড এবং ডেক মাউন্টেড হাইড্রোলিক ক্যাপস্টানের মধ্যে পার্থক্য কী?

উত্তর ১: সম্পূর্ণ রিক্যাসেড ক্যাপস্টান বেশিরভাগ যন্ত্রপাতি ডেকের নিচে রাখে এবং শুধুমাত্র ওয়ার্পিং হেড ডেকের উপরে রাখে, যা ডেকের বাধা কমাতে সাহায্য করে। সারফেস মাউন্টেড ক্যাপস্টান সম্পূর্ণ ইউনিট ডেকের উপরে ইনস্টল করে এবং সাধারণত ডেকের খোলা এড়িয়ে যায়, যা এটিকে রেট্রোফিট প্রকল্প বা জাহাজের জন্য আরও উপযুক্ত করে তোলে যেখানে ডেকের প্রবেশ পছন্দসই নয়।

প্রশ্ন ২: উল্লম্ব এবং অনুভূমিক ক্যাপস্টান ধরণগুলি কীভাবে নির্বাচন করা উচিত?

উত্তর ২: নির্বাচন দড়ির দিক, উপলব্ধ ডেকের স্থান, ফাউন্ডেশন বিন্যাস, রক্ষণাবেক্ষণের অ্যাক্সেস এবং জাহাজের ডেকের বিন্যাসের উপর নির্ভর করে। উল্লম্ব ক্যাপস্টান সাধারণত কম্প্যাক্ট এবং মাল্টি-ডিরেকশন ডেক দড়ি পরিচালনার জন্য উপযুক্ত, যখন অনুভূমিক ক্যাপস্টান বিবেচনা করা যেতে পারে যখন দড়ির দিক বা যন্ত্রপাতির বিন্যাস একটি অনুভূমিক শ্যাফ্ট লেআউট প্রয়োজন করে।

প্রশ্ন ৩: হাইড্রোলিক সিস্টেম এবং ডেকের ফাউন্ডেশন ডিজাইনের জন্য কী তথ্য প্রয়োজন?

উত্তর ৩: অনুগ্রহ করে কার্যকরী লোড, দড়ির ধরণ, দড়ির ব্যাস, প্রয়োজনীয় লাইন গতি, হাইড্রোলিক চাপ এবং প্রবাহ, মাউন্টিং টাইপ, ইনস্টলেশন টাইপ, নিয়ন্ত্রণ প্রয়োজনীয়তা, ডেকের কাঠামোর অঙ্কন, শক্তিশালীকরণের বিবরণ এবং শ্রেণীবিভাগ সমাজের প্রয়োজনীয়তা প্রদান করুন। মডেল, ফাউন্ডেশন লোড এবং উদ্ধৃতি নিশ্চিত করার আগে এই আইটেমগুলি প্রয়োজন।
