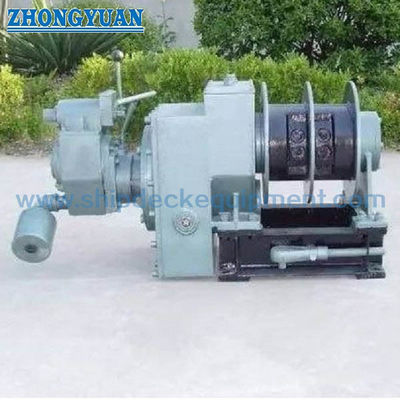

5-30kN মেরিন পাইলট সিঁড়ি উইঞ্চ আইএসও 7364 নিউম্যাটিক স্প্লিট ড্রাম চালিত
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipment |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টিটি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড:: | আইএসও 7364: 2016 | প্রকার:: | বায়ুসংক্রান্ত বিভক্ত ড্রাম; |
|---|---|---|---|
| কারখানার পরীক্ষাঃ: | লোড ছাড়াই চলমান পরীক্ষা, ড্রাম লোড পরীক্ষা, স্ট্যাটিক টেস্ট 1,5 স্ট্যান্ডিং লোডের অধীনে; | কাজের লোড:: | 10 কেএন, 16 কেএন, 20 কেএন |
| গতি (এম/মিনিট):: | 9-15মি/মিনিট | তারের দড়ি: | 6*37-13.0-170-1; |
| উপাদান:: | হালকা ইস্পাত, | নিয়ন্ত্রণ:: | স্থানীয় নিয়ন্ত্রণ |
| শ্রেণিবিন্যাস শংসাপত্র:: | সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি-জিএল, এলআর, কেআর, আইআরএস, আরএস, রিনা ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | আইএসও 7364 পাইলট মই উইঞ্চ,স্প্লিট ড্রাম পাইলট মই উইঞ্চ,বায়ুসংক্রান্ত মোটর চালিত পাইলট মই উইঞ্চ |
||
পণ্যের বর্ণনা
5-30kN মেরিন পাইলট মই উইঞ্চ ISO 7364 বায়ুসংক্রান্ত স্প্লিট ড্রাম চালিত
পণ্য ওভারভিউ
ISO 7364 বায়ুসংক্রান্ত স্প্লিট ড্রাম পাইলট মই উইঞ্চ অ্যালুমিনিয়াম পাইলট মই নিরাপদ কমানো এবং উত্তোলনের জন্য ডিজাইন করা হয়েছে।
এটি একটি বিস্ফোরণ-প্রমাণ বায়ুসংক্রান্ত মোটর ব্যবহার করে এবং বিপজ্জনক সামুদ্রিক পরিবেশের জন্য উপযুক্ত।
সিস্টেমটি ম্যানুয়াল ব্যাকআপ অপারেশন অন্তর্ভুক্ত করে এবং ISO 7364:2016 মেনে চলে।
দ্রুত স্পেসিফিকেশন
• স্ট্যান্ডার্ড: ISO 7364:2016
• ওয়ার্কিং লোড (ড্রাম লোড): 5-30 kN
• হোল্ডিং লোড: 15-90 kN
• ড্রাম টাইপ: স্প্লিট ড্রাম
• উত্তোলনের গতি: 9-15 মি/মিনিট
• তারের দড়ি ব্যাস: 11-16 মিমি (লোডের উপর নির্ভর করে)
• ড্রাইভের ধরন: বায়ুসংক্রান্ত মোটর
• নিয়ন্ত্রণ: স্থানীয় নিয়ন্ত্রণ
• উপাদান: হালকা ইস্পাত
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র আকার |
ড্রাম লোড(ক) |
হোল্ডিং লোড (ক) kN |
উইঞ্চ লোড পরীক্ষা পদ্ধতি | ইস্পাত তারের দড়ি ব্যাস আসলে নির্বাচিত (d) মিমি |
|||||
| ন্যূনতম দড়ির শক্তি (ক) (5x হোল্ডিং লোড) KN |
ইস্পাত তারের দড়ি ব্যাস (b,c) মিমি |
একক ড্রাম |
স্প্লিট ড্রাম বা ডবল ড্রাম |
||||||
| 5 | 5 | 15 | 75 | 12 | 11 | - | |||
| 6 | 6,3 | 18 | 90 | 13 | 11 | - | |||
| 8 | 8 | 25 | 125 | 16 | 13 | - | |||
| 10 | 10 | 30 | 150 | 18 | 13 | 13 | |||
| 12 | 12,5 | 37,5 | 188 | 20 | 13 | 13 | |||
| 16 | 16 | 48 | 240 | 22 | 14(15) | 14(15) | |||
| 20 | 20 | 60 | 300 | 24 | 16(15) | 16(15) | |||
| 25 | 25 | 75 | 375 | 26 | - | 16 | |||
| 30 | 30 | 90 | 450 | 28 | - | 16 | |||
| দ্রষ্টব্য নিম্নলিখিত কেস অনুসারে উইঞ্চগুলির প্রকৃত স্টিলের তারের দড়ির ব্যাস চয়ন করুন যে স্টিলের তারের দড়ির ভাঙ্গা লোড বাসস্থানের মই উইঞ্চের প্রকৃত হোল্ডিং লোডের পাঁচ গুণের কম হবে না। একটি দুটি দড়ি দিয়ে কাজ করা উইঞ্চের জন্য, তালিকাভুক্ত মানগুলি প্রতিটি দড়িতে থাকা শক্তির যোগফলকে চাপ দেয়। b কলাম 4-এ, পাঁচটির একটি হোল্ডিং লোড সেফটি ফ্যাক্টরের উপর ভিত্তি করে, সমস্ত মান উইঞ্চ লোড পরীক্ষায় নির্বাচন করা হবে। C কলাম 4 এ প্রদত্ত দড়ি ব্যাস শুধুমাত্র সেই অনুযায়ী একটি দড়ি দিয়ে উইঞ্চের স্ট্যাটিক লোড পরীক্ষার জন্য ব্যবহৃত হয়৷ d বন্ধনী s-এ দড়ি ব্যাস মানে এই মানগুলি জাতীয় স্ট্যান্ডার্ড স্পেসিফিকেশনে অন্তর্ভুক্ত। |
|||||||||
| NAME | ইউনিট | স্পেসিফিকেশন | |||||||
| এয়ার মোটর | টাইপ | / | SMF-5.5P-900S | ||||||
| শক্তি | কিলোওয়াট | 4 | |||||||
| রেট করা বিপ্লব | আরপিএম | 900 | |||||||
| কাজের চাপ | এমপিএ | 0.59 | |||||||
| বায়ু খরচ | মি3/মিনিট | 6 | |||||||
| ডিউটি ফ্যাক্টর | মিনিট | 30 | |||||||
| মোট দক্ষতা | / | 0.858 | |||||||
| ম্যানুয়াল ট্রান্সমিশন অনুপাত | / | 30.73 | |||||||
| এয়ার ট্রান্সমিশন অনুপাত | / | 75.43 | |||||||
| তারের দড়ি সাইজ | / | 6*37-13-170-1 | |||||||
| তারের ক্ষমতা | মি | 50 | |||||||
| ড্রামে উইন্ডিং তারের স্তর | / | 3 | |||||||
| উত্তোলনের গতি | মি/মিনিট | 10 | |||||||
| সাপোর্ট লোড | কে.এন | 48 | |||||||
| ড্রাম লোড | কে.এন | 16 | |||||||
উইঞ্চ নির্বাচন গাইড
ধাপ 1 - ড্রাম লোড নির্বাচন করুন: 5-30 kN
ধাপ 2 - ম্যাচ হোল্ডিং লোড: 15-90 kN
ধাপ 3 - লোডের উপর ভিত্তি করে দড়ি ব্যাস নির্বাচন করুন
ধাপ 4 - বায়ুসংক্রান্ত ড্রাইভ সিস্টেম নিশ্চিত করুন
ধাপ 5 - ইনস্টলেশন: ডেক মাউন্ট করা হয়েছে
গঠন এবং উপাদান
গঠন ও উপাদান: বায়ুসংক্রান্ত মোটর | গিয়ারবক্স ট্রান্সমিশন | বিভক্ত ড্রাম | তারের দড়ি সিস্টেম | ব্রেক সিস্টেম | ম্যানুয়াল ড্রাইভ | কন্ট্রোল ভালভ | বেস ফ্রেম
অ্যাপ্লিকেশন
অ্যাপ্লিকেশন: পাইলট মই হ্যান্ডলিং | উপকূলীয় জাহাজ | তেল ও গ্যাস প্ল্যাটফর্ম | বিপজ্জনক পরিবেশ
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেশন: সিসিএস | এন কে | বিভি | ABS | DNV | এলআর | কেআর | রিনা | আইআরএস | আরএস | সিআরএস
সুবিধা: বিস্ফোরণ-প্রমাণ বায়ুসংক্রান্ত ড্রাইভ | সম্পূর্ণ লোড পরিসীমা নির্বাচন | স্প্লিট ড্রাম ডিজাইন | ম্যানুয়াল ব্যাকআপ | নির্ভরযোগ্য অপারেশন
অঙ্কন এবং ফটো
• সাধারণ বিন্যাস অঙ্কন
• কাঠামো অঙ্কন
• ইনস্টলেশন লেআউট

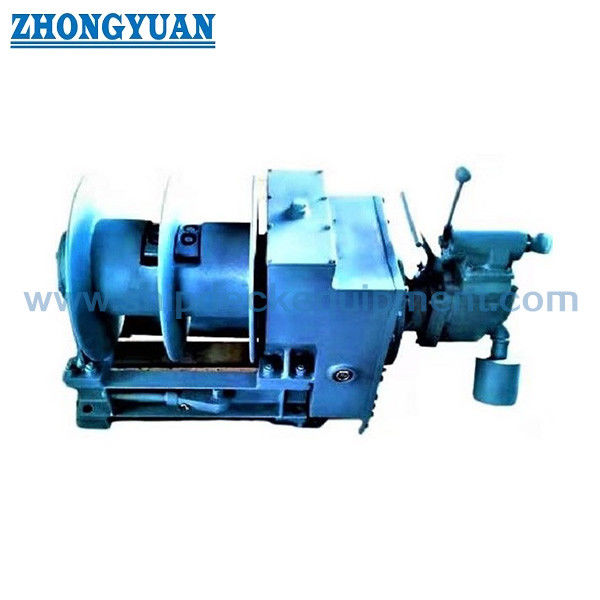

• পণ্য ফটো
তথ্য অর্ডার
• MOQ: 1 ইউনিট
• ডেলিভারি: প্রকল্পের উপর ভিত্তি করে
• পেমেন্ট: T/T, L/C
FAQ
প্রশ্ন 1: কেন বায়ুসংক্রান্ত ড্রাইভ?
উত্তর: বিপজ্জনক এলাকার জন্য উপযুক্ত।
প্রশ্ন 2: পরিসীমা?
A: 5-30 kN সম্পূর্ণ সিরিজ।
