৫০ kN বায়ুচালিত ইটিএ পেন্যান্ট স্টোরেজ ড্রাম | জরুরি টোয়িং স্টিল ওয়্যার রোপ স্টোরেজ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| নিরাপত্তা টান ক্ষমতা: | 50 কেএন | ড্রাম ক্ষমতা: | 100 মি |
|---|---|---|---|
| এয়ার মোটর গতি: | 2400r/মিনিট | দড়ি দিয়া: | 80 মিমি |
| নিয়ন্ত্রণ অবস্থান: | স্থানীয় নিয়ন্ত্রণ | উপাদান: | হালকা ইস্পাত |
| সারফেস ট্রিটমেন্ট: | ইপোক্সি পেইন্টের S2.5 + 3 স্তরগুলিতে স্যান্ডব্লাস্টিং | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | 50 কেএন একক ড্রাম স্টোরেজ উইঞ্চ,50 কেএন স্টোরেজ উইঞ্চ,50 কেএন শিপ টোয়িং সরঞ্জাম |
||
পণ্যের বর্ণনা
৫০ কিলোনিউটন নিউম্যাটিক ইটিএ পেন্যান্ট স্টোরেজ ড্রাম | জরুরি টাগিং স্টিল ওয়্যার রোপ স্টোরেজ
পণ্যের সংক্ষিপ্ত বিবরণ
৫০ কিলোনিউটন ইটিএ স্টোরেজ ড্রাম হল একটি নিউম্যাটিক ড্রাম অ্যাসেম্বলি যা জাহাজগুলিতে জরুরি টাগিংয়ের জন্য স্টিল ওয়্যার রোপ সংরক্ষণের জন্য ব্যবহৃত হয়। এটি নির্দিষ্ট ওয়্যার রোপকে সংগঠিত, সুরক্ষিত এবং জরুরি টাগিং প্রস্তুতির সময় ব্যবহারের জন্য প্রস্তুত রাখতে ডিজাইন করা হয়েছে, বিশেষ করে যাত্রীবাহী জাহাজ, ট্যাঙ্কার এবং গ্যাস ক্যারিয়ারের মতো জাহাজের ক্ষেত্রে যেখানে জরুরি টাগিংয়ের প্রস্তুতি একটি গুরুত্বপূর্ণ নিরাপত্তা এবং অপারেশনাল বিষয়।
এই পণ্যটিকে জরুরি টাগিং রোপ স্টোরেজ এবং হ্যান্ডলিং ড্রাম হিসাবে বিবেচনা করা উচিত, প্রধান টাগিং উইঞ্চ হিসাবে নয়, যদি না অনুমোদিত প্রকল্প অঙ্কন এবং গণনা সেই কার্যকারিতা নির্ধারণ করে। সরবরাহকৃত ডেটা ৫০ কিলোনিউটন সুরক্ষা টান ক্ষমতা, ১০০ মিটার ড্রাম ক্ষমতা, ৮০ মিমি রোপের ব্যাস, স্থানীয় নিয়ন্ত্রণ এবং নিউম্যাটিক মোটর ড্রাইভ নির্দেশ করে। চূড়ান্ত রোপ নির্মাণ, ড্রামের মাত্রা, ভিত্তি নকশা, ব্রেক বা লকিং ব্যবস্থা, সার্টিফিকেশন সুযোগ এবং জরুরি টাগিং ব্যবস্থার ইন্টারফেস জাহাজের স্পেসিফিকেশন অনুযায়ী নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
- পণ্যের প্রকার: ইটিএ স্টোরেজ ড্রাম → জাহাজের জরুরি টাগিং প্রস্তুতির জন্য জরুরি টাগিং স্টিল ওয়্যার রোপ সংরক্ষণ করে।
- সুরক্ষা টান ক্ষমতা: ৫০ কিলোনিউটন → সরবরাহকৃত টান-ক্ষমতার ডেটা হিসাবে ব্যবহৃত; প্রকল্প অনুমোদন ছাড়া এটি এসডব্লিউএল, এমবিএল, পরীক্ষার লোড বা টাগিং ক্ষমতাতে রূপান্তরিত করা উচিত নয়।
- ড্রাম ক্ষমতা: ১০০ মিটার → সরবরাহকৃত ডেটাতে উল্লিখিত রোপ স্টোরেজ ক্ষমতা; প্রকৃত রোপ লে, ফ্ল্যাঞ্জ ক্লিয়ারেন্স এবং ড্রামের মাত্রা অঙ্কন দ্বারা নিশ্চিত করা উচিত।
- রোপের ব্যাস: ৮০ মিমি → ড্রামের খাঁজ / উইন্ডিং স্পেস, রোপ হ্যান্ডলিং এবং জরুরি টাগিং ব্যবস্থার সামঞ্জস্যের জন্য গুরুত্বপূর্ণ।
- ড্রাইভ ব্যবস্থা: নিউম্যাটিক এয়ার মোটর → সংকুচিত বায়ু সরবরাহ উপলব্ধ থাকলে উপযুক্ত; বায়ু সরবরাহ গুণমান, পায়ের পাতার মোজাবিশেষ সংযোগ এবং নিয়ন্ত্রণ যুক্তি পরীক্ষা করা উচিত।
- এয়ার মোটর ডেটা: ২৪০০ আর/মিনিট, ৯ ঘনমিটার/মিনিট বায়ু খরচ, ৭ বার বায়ু চাপ → উদ্ধৃতির আগে জাহাজের বায়ু-সিস্টেম নিশ্চিতকরণের জন্য মূল ডেটা।
- নিয়ন্ত্রণ অবস্থান: স্থানীয় নিয়ন্ত্রণ → অপারেশন অবস্থান, জরুরি স্টপ, ব্রেক বা লক এবং ক্রুদের প্রবেশাধিকার জিএ অঙ্কন দ্বারা নিশ্চিত করা উচিত।
- পৃষ্ঠের চিকিৎসা: সা ২.৫ ব্লাস্টিং + তিন স্তর ইপোক্সি পেইন্ট → চূড়ান্ত আবরণ ব্যবস্থা, ডিএফটি, রঙ এবং টাচ-আপ পদ্ধতি প্রকল্পের প্রয়োজনীয়তা অনুসরণ করে।
প্রধান প্রযুক্তিগত প্যারামিটার
| আইটেম | সরবরাহকৃত মান | প্রকৌশল / উদ্ধৃতির অর্থ |
| পণ্যের নাম | ৫০ কিলোনিউটন ইটিএ স্টোরেজ ড্রাম | জাহাজের ইটিএ ব্যবস্থার জন্য জরুরি টাগিং স্টিল ওয়্যার রোপ স্টোরেজ ড্রাম। |
| সুরক্ষা টান ক্ষমতা | ৫০ কিলোনিউটন | সরবরাহকৃত ডেটা থেকে টান-ক্ষমতার রেফারেন্স; টাগিং এসডব্লিউএল বা রোপ এমবিএল হিসাবে উল্লেখ করা হয়নি। |
| ড্রাম ক্ষমতা | ১০০ মিটার | জরুরি টাগিং স্টিল ওয়্যার রোপের জন্য স্টোরেজ দৈর্ঘ্য; ড্রামের মাত্রা নিশ্চিত করতে হবে। |
| ড্রাম ব্যবস্থা | একক ড্রাম | রোপ স্টোরেজ এবং স্থানীয় হ্যান্ডলিংয়ের জন্য একটি ড্রাম কনফিগারেশন। |
| রোপের ব্যাস | ৮০ মিমি | ড্রামের ক্ষমতা এবং উইন্ডিং স্পেস নিশ্চিতকরণের জন্য রোপের ব্যাসের রেফারেন্স। |
| এয়ার মোটর গতি | ২৪০০ আর/মিনিট | নিউম্যাটিক ড্রাইভ রেফারেন্স; প্রয়োজনে রিডিউসার এবং ড্রামের গতি নিশ্চিত করা উচিত। |
| বায়ু খরচ | ৯ ঘনমিটার/মিনিট | অপারেশনের জন্য প্রয়োজনীয় জাহাজের বায়ু সরবরাহ ক্ষমতা। |
| বায়ু চাপ | ৭ বার | এয়ার মোটরের অপারেশনের জন্য প্রয়োজনীয় সংকুচিত বায়ু চাপ। |
| নিয়ন্ত্রণ অবস্থান | স্থানীয় নিয়ন্ত্রণ | অপারেটরের প্রবেশাধিকার, সুরক্ষা স্টপ এবং নিয়ন্ত্রণ বিন্যাস অঙ্কন দ্বারা নিশ্চিত করতে হবে। |
| উপাদান | মৃদু ইস্পাত | উৎপাদনের আগে সঠিক প্লেট / শ্যাফ্ট / ড্রামের উপাদানের গ্রেড নিশ্চিত করতে হবে। |
| পৃষ্ঠের চিকিৎসা | সা ২.৫ + তিন স্তর ইপোক্সি পেইন্ট | সামুদ্রিক আবরণ রেফারেন্স; চূড়ান্ত ডিএফটি, রঙ এবং পেইন্ট সিস্টেম নিশ্চিত করতে হবে। |
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
ধাপ ১: নিশ্চিত করুন যে সরঞ্জামটি জরুরি টাগিং স্টিল ওয়্যার রোপের জন্য ইটিএ স্টোরেজ ড্রাম হিসাবে প্রয়োজন, টাগিং উইঞ্চ বা লিফটিং উইঞ্চ হিসাবে নয়।
ধাপ ২: রোপের স্পেসিফিকেশন নিশ্চিত করুন: ব্যাস ৮০ মিমি, রোপের নির্মাণ, রোপের গ্রেড, প্রকৃত দৈর্ঘ্য, শেষ ফিটিং, সকেট / শেকল ইন্টারফেস এবং রোপটি ড্রামের সাথে সরবরাহ করা হচ্ছে কিনা।
ধাপ ৩: লোডের পরিভাষা এবং অনুমোদনের ভিত্তি নিশ্চিত করুন: ৫০ কিলোনিউটন সুরক্ষা টান ক্ষমতা, প্রয়োজনীয় অপারেটিং টান, সুরক্ষা ফ্যাক্টর, ব্রেক বা লকিংয়ের প্রয়োজনীয়তা এবং ক্লাস অনুমোদনের প্রয়োজনীয়তা।
ধাপ ৪: বায়ু সরবরাহ নিশ্চিত করুন: উপলব্ধ কাজের চাপ, বায়ু প্রবাহ ক্ষমতা, বায়ু লাইনের আকার, বায়ু গুণমান, নিয়ন্ত্রণ ভালভ ব্যবস্থা এবং অতিরিক্ত বায়ু মোটর ডকুমেন্টেশন প্রয়োজন কিনা।
ধাপ ৫: ইনস্টলেশন ইন্টারফেস নিশ্চিত করুন: ডেক ফাউন্ডেশন, ফুটপ্রিন্ট, বোল্ট-ডাউন বা ওয়েল্ড-ডাউন ব্যবস্থা, চারপাশের ক্লিয়ারেন্স, রোপের দিক, এবং চক, ফেয়ারলিড, টাগিং ব্র্যাকেট বা জরুরি টাগিং সংযোগের সাথে সম্পর্ক।
ধাপ ৬: পৃষ্ঠের চিকিৎসা নিশ্চিত করুন: সা ২.৫ ব্লাস্টিং, তিন-স্তর ইপোক্সি পেইন্ট, চূড়ান্ত রঙ, ডিএফটি, ক্ষয় বিভাগ, টাচ-আপ পেইন্ট, স্টেইনলেস স্টিলের বিকল্প যদি প্রয়োজন হয় এবং প্যাকিং পদ্ধতি।
ধাপ ৭: জাহাজের প্রকার, পরিমাণ, শ্রেণীবিভাগ সমাজের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, শংসাপত্রের প্রয়োজনীয়তা, জিএ অঙ্কন, সরবরাহের গন্তব্য এবং প্রয়োজনীয় সরবরাহের সময় প্রদান করুন।
কাঠামো
একক স্টোরেজ ড্রাম | ড্রাম শ্যাফ্ট | নিউম্যাটিক এয়ার মোটর | স্থানীয় নিয়ন্ত্রণ ব্যবস্থা | রোপ স্টোরেজ এলাকা | সাপোর্ট ফ্রেম / বেস | ব্রেক বা লকিং ব্যবস্থা নিশ্চিত করতে হবে | ডেক ফাউন্ডেশন ইন্টারফেস | মেরিন ইপোক্সি কোটিং
স্টোরেজ, নিউম্যাটিক ড্রাইভ এবং ইঞ্জিনিয়ারিং সুবিধা
- স্টোরেজ ড্রাম জরুরি টাগিং স্টিল ওয়্যার রোপকে একটি নির্দিষ্ট স্থানে রাখে, আলগা রোপ হ্যান্ডলিং কমিয়ে দেয় এবং টাগিং ব্যবস্থা প্রয়োজন হলে দ্রুত জরুরি প্রস্তুতির জন্য সহায়তা করে।
- নিউম্যাটিক ড্রাইভ ব্যবস্থা সরঞ্জামটিতে বৈদ্যুতিক ড্রাইভ পাওয়ারের উপর নির্ভরতা এড়িয়ে চলে, তবে চূড়ান্ত নির্বাচনের আগে জাহাজের বায়ু সরবরাহ ক্ষমতা এবং চাপের স্থিতিশীলতা পরীক্ষা করতে হবে।
- প্রকৃত ৮০ মিমি রোপের নির্মাণ, উইন্ডিং পদ্ধতি, ফ্ল্যাঞ্জ ক্লিয়ারেন্স এবং অনুমোদিত অঙ্কনে স্টোরেজ অবস্থার বিপরীতে উল্লিখিত ১০০ মিটার রোপ ক্ষমতা যাচাই করা উচিত।
- স্থানীয় নিয়ন্ত্রণ সরঞ্জাম অবস্থানে সরাসরি ক্রুদের অপারেশন করার অনুমতি দেয়। অপারেটরের প্রবেশাধিকার, জরুরি স্টপ, নিরাপদ দাঁড়ানোর জায়গা এবং রোপ পথ জাহাজের বিন্যাসের সাথে পর্যালোচনা করা উচিত।
- ৫০ কিলোনিউটন সুরক্ষা টান ক্ষমতা নিয়ন্ত্রিত রোপ হ্যান্ডলিংয়ের জন্য উপযোগী, তবে এটি স্বয়ংক্রিয়ভাবে টাগিং লোড, এসডব্লিউএল, পরীক্ষার লোড বা রোপ ব্রেকিং লোড নয়।
- ডেক ফাউন্ডেশন এবং চারপাশের কাঠামো জাহাজের শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত, কারণ রোপ হ্যান্ডলিং লোড ড্রামের বেস থেকে জাহাজের কাঠামোতে স্থানান্তরিত হয়।
- সা ২.৫ পৃষ্ঠের প্রস্তুতি এবং তিন-স্তর ইপোক্সি পেইন্ট দিয়ে কোটিং সামুদ্রিক ডেক পরিস্থিতিতে সরঞ্জামটিকে রক্ষা করতে সহায়তা করে যখন চূড়ান্ত কোটিং সিস্টেম সঠিকভাবে নির্দিষ্ট করা হয়।
কাস্টম অ্যাট্রিবিউটস
- পণ্যের প্রকার: ইটিএ স্টোরেজ ড্রাম → জাহাজের টাগিং প্রস্তুতির জন্য জরুরি টাগিং রোপ স্টোরেজ এবং হ্যান্ডলিং সরঞ্জাম।
- সুরক্ষা টান ক্ষমতা: ৫০ কিলোনিউটন → সরবরাহকৃত টান-ক্ষমতার শব্দ; নিশ্চিতকরণ ছাড়া এসডব্লিউএল, এমবিএল, টাগিং টান বা ব্রেকিং লোড হিসাবে পুনরায় লিখবেন না।
- ড্রাম ক্ষমতা: ১০০ মিটার → নির্দিষ্ট জরুরি টাগিং স্টিল ওয়্যার রোপের জন্য রোপ স্টোরেজ দৈর্ঘ্য।
- রোপের ব্যাস: ৮০ মিমি → ড্রামের ক্ষমতা, রোপ উইন্ডিং, শিভ / ফেয়ারলিড সামঞ্জস্য এবং শেষ ফিটিং ক্লিয়ারেন্সের জন্য মূল ভিত্তি।
- ড্রাইভের প্রকার: এয়ার মোটর → নিউম্যাটিক অপারেশনের জন্য উপযুক্ত যেখানে জাহাজের সংকুচিত বায়ু সরবরাহ উপলব্ধ।
- বায়ু প্রয়োজনীয়তা: ২৪০০ আর/মিনিট, ৯ ঘনমিটার/মিনিট, ৭ বার → জাহাজের পরিষেবা বায়ু ক্ষমতার বিপরীতে পরীক্ষা করার জন্য এয়ার মোটর ডেটা।
- নিয়ন্ত্রণ: স্থানীয় নিয়ন্ত্রণ → অপারেশন অবস্থান এবং সুরক্ষা ডিভাইসগুলি অনুমোদিত অঙ্কনে নিশ্চিত করা উচিত।
- উপাদান: মৃদু ইস্পাত → অর্ডারের প্রয়োজনীয়তা অনুসারে সঠিক উপাদানের গ্রেড এবং ট্রেসেবিলিটি সুযোগ নিশ্চিত করতে হবে।
- পৃষ্ঠের চিকিৎসা: সা ২.৫ + তিন-স্তর ইপোক্সি পেইন্ট → চূড়ান্ত আবরণ ব্যবস্থা জাহাজের পেইন্টিং স্পেসিফিকেশন অনুসরণ করে।
- শংসাপত্রের প্রয়োজনীয়তা: অর্ডার সুযোগ অনুযায়ী উপলব্ধ → প্রস্তুতকারকের শংসাপত্র, উপাদানের শংসাপত্র, ক্লাস শংসাপত্র এবং সাক্ষী পরিদর্শন উদ্ধৃতির আগে সম্মত হওয়া উচিত।
এটি কিভাবে কাজ করে
জরুরি টাগিং রোপ ড্রামে সংরক্ষণ করা হয় → ক্রু স্থানীয় নিউম্যাটিক নিয়ন্ত্রণ পরিচালনা করে → এয়ার মোটর রোপ হ্যান্ডলিংয়ের জন্য ড্রাম ঘোরায় → অনুমোদিত জরুরি টাগিং পদ্ধতি অনুসারে রোপটি বের করা বা পুনরুদ্ধার করা হয় → প্রতিক্রিয়া লোডগুলি শ্যাফ্ট, ফ্রেম এবং বেসের মাধ্যমে জাহাজের ফাউন্ডেশনে স্থানান্তরিত হয়।
অ্যাপ্লিকেশন
যাত্রীবাহী জাহাজ | তেল ট্যাঙ্কার | গ্যাস ক্যারিয়ার | জরুরি টাগিং ব্যবস্থা স্টেশন | জাহাজ টাগিং প্রস্তুতি | নতুন নির্মাণ প্রকল্প | রেট্রোফিট এবং প্রতিস্থাপন প্রকল্প
শংসাপত্র এবং সুবিধা
প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদানের ট্রেসেবিলিটি এবং শ্রেণীবিভাগ সমাজের অনুমোদন পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।
শংসাপত্র: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।

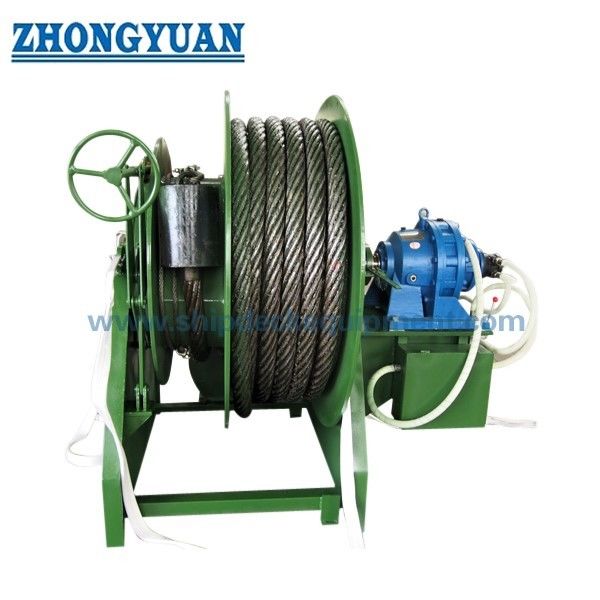

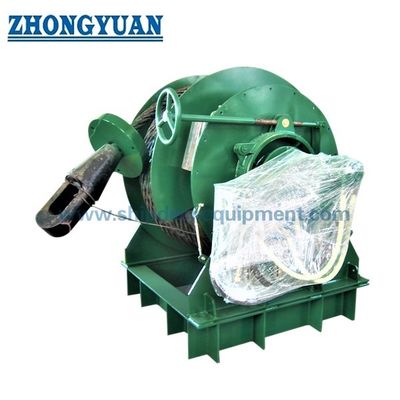

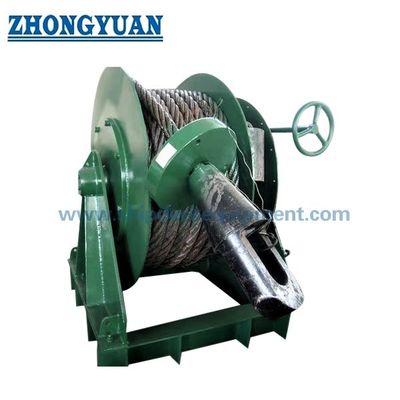

অঙ্কন এবং ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: ৫০ কিলোনিউটন ইটিএ স্টোরেজ ড্রাম কি একটি টাগিং উইঞ্চ?
উত্তর ১: সরবরাহকৃত ডেটার উপর ভিত্তি করে এটিকে টাগিং উইঞ্চ হিসাবে বর্ণনা করা উচিত নয়। পণ্যটি একটি জরুরি টাগিং স্টিল ওয়্যার রোপ স্টোরেজ ড্রাম হিসাবে লেখা হয়েছে। ৫০ কিলোনিউটন সুরক্ষা টান ক্ষমতা রোপ-হ্যান্ডলিং টান ডেটা হিসাবে বিবেচিত হওয়া উচিত যদি না অনুমোদিত অঙ্কন এবং গণনা অন্য কোনও দায়িত্ব নির্ধারণ করে।
প্রশ্ন ২: ৫০ কিলোনিউটন সুরক্ষা টান ক্ষমতা কি এসডব্লিউএল বা টাগিং লোড হিসাবে ব্যবহার করা যেতে পারে?
উত্তর ২: না। সরবরাহকৃত শব্দটি সুরক্ষা টান ক্ষমতা। প্রস্তুতকারকের গণনা, প্রকল্প লোড টেবিল, সুরক্ষা ফ্যাক্টর এবং ক্লাস অনুমোদনের ভিত্তি ছাড়া এটি এসডব্লিউএল, এমবিএল, পরীক্ষার লোড, অনুমোদিত লোড বা টাগিং ক্ষমতাতে পরিবর্তন করা উচিত নয়।
প্রশ্ন ৩: উদ্ধৃতির আগে কোন তথ্য প্রয়োজন?
উত্তর ৩: রোপের ব্যাস, রোপের দৈর্ঘ্য, রোপের নির্মাণ, ড্রামের মাত্রা, বায়ু সরবরাহ, বায়ু মোটর ডকুমেন্টেশন, ব্রেক বা লকিং ব্যবস্থা, স্থানীয় নিয়ন্ত্রণ বিন্যাস, ডেক ফাউন্ডেশন, পৃষ্ঠের চিকিৎসা, শংসাপত্রের প্রয়োজনীয়তা, পরিমাণ, গন্তব্য এবং সরবরাহের সময় নিশ্চিত করুন।
