কাস্ট স্টীল SPM চক JIS F 2030 টাইপ এ∙

ঢালাই ইস্পাত SPM চোক JIS F 2030 টাইপ A | সিঙ্গেল পয়েন্ট মুরিংয়ের জন্য বালওয়ার্ক-মাউন্টেড টোয়িং চোক

পণ্যের সংক্ষিপ্ত বিবরণ

JIS F 2030 টাইপ A ঢালাই ইস্পাত SPM চোক হল সিঙ্গেল পয়েন্ট মুরিংয়ের জন্য সজ্জিত জাহাজের জন্য একটি বালওয়ার্ক-মাউন্টেড গাইড। বো বালওয়ার্কে ইনস্টল করা, এটি জাহাজের বিন্যাস অনুসারে নির্দিষ্ট করা SPM মুরিং লাইন বা ট্যাঙ্কার-এন্ড চ্যাফ চেইনের জন্য গোলাকার যোগাযোগ পৃষ্ঠ সহ একটি সংজ্ঞায়িত পথ সরবরাহ করে। চোকটি হালের খোলার মাধ্যমে লাইনটিকে গাইড করে এবং ঢালাই করা এবং শক্তিশালী বো কাঠামোর মধ্যে স্থানীয় যোগাযোগ প্রতিক্রিয়া স্থানান্তর করে।

টাইপ A 400 থেকে 800 পর্যন্ত নামমাত্র আকার এবং 210 থেকে 880 কেজি পর্যন্ত গণনা করা ভর অন্তর্ভুক্ত করে। নির্বাচন শুধুমাত্র খোলার আকারের উপর ভিত্তি করে হওয়া উচিত নয়। প্রকৃত SPM হসার এবং চ্যাফ-চেইন বিন্যাস, লাইন বা চেইনের ব্যাস, নকশার লোড, লিড দিক, বালওয়ার্ক শক্তিশালীকরণ, ঢালাইয়ের বিবরণ, ঢালাই উপাদান, তাপ চিকিত্সা, প্রিহিটিং পদ্ধতি, পৃষ্ঠের ফিনিস, পরিদর্শন পরিধি এবং শ্রেণীর প্রয়োজনীয়তা উৎপাদনের আগে নিশ্চিত করা উচিত। এই পণ্যটি একটি গাইড চোক এবং এটিকে চেইন স্টপার হিসাবে বর্ণনা করা উচিত নয়।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: ঢালাই ইস্পাত SPM চোক → সিঙ্গেল পয়েন্ট মুরিং লাইন বা নির্দিষ্ট চ্যাফ-চেইন অ্যাসেম্বলিকে বো বালওয়ার্কের মাধ্যমে গাইড করে।
• স্ট্যান্ডার্ড এবং প্রকার: JIS F 2030-1978 টাইপ A → টাইপ A জ্যামিতি, নামমাত্র আকার, মাত্রা, রেফারেন্স দড়ি পরিসীমা এবং গণনা করা ভরের জন্য সরবরাহকৃত রেফারেন্স।
• নামমাত্র আকারের পরিসীমা: 400 / 500 / 600 / 700 / 800 → বিভিন্ন বো খোলার এবং SPM বিন্যাসের জন্য পাঁচটি স্ট্যান্ডার্ড আকার।
• রেফারেন্স লাইনের পরিসীমা: তারের দড়ি 50-132 মিমি, ম্যানিলা দড়ি 30-70 মিমি, এবং নাইলন দড়ি 80-120 মিমি → শুধুমাত্র রেফারেন্স মান; চূড়ান্ত নির্বাচন প্রকৃত SPM সিস্টেম স্পেসিফিকেশন অনুসরণ করবে।
• গণনা করা ভর: 210-880 কেজি → শিপইয়ার্ড হ্যান্ডলিং, পরিবহন পরিকল্পনা, ইনস্টলেশন সহায়তা এবং ঢালাই ক্রমের সাথে প্রাসঙ্গিক।
• ইনস্টলেশন: বালওয়ার্ক ঢালাই বিন্যাস → হালের খোলার, লিড দিক, স্থানীয় শক্তিশালীকরণ, ঢালাই প্রোফাইল এবং ঢালাই এবং পরিদর্শনের জন্য অ্যাক্সেসের জন্য অঙ্কন নিশ্চিতকরণ প্রয়োজন।
• উপাদানের বিকল্প: ঢালাই C-Mn ইস্পাত, ঢালাই স্টেইনলেস স্টিল, বা অনুমোদিত নিম্ন-তাপমাত্রার বিশেষ ইস্পাত → সঠিক গ্রেড, ঢালাইযোগ্যতা, প্রভাব বৈশিষ্ট্য এবং তাপ চিকিত্সা প্রকল্প-নির্দিষ্ট।
• গুণমানের ফোকাস: গোলাকার যোগাযোগ পৃষ্ঠ, মাত্রিক নিয়ন্ত্রণ, তাপ-চিকিৎসা রেকর্ড, ঢালাই-জোন প্রস্তুতি, এবং সম্মত পরিদর্শন পরিকল্পনা অনুযায়ী এমটি।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ 1: অনুমোদিত জাহাজের বো বিন্যাস অনুসারে JIS F 2030 টাইপ A এবং নামমাত্র আকার 400, 500, 600, 700, বা 800 নিশ্চিত করুন।

ধাপ 2: প্রকৃত যোগাযোগ মাধ্যম নিশ্চিত করুন: SPM হসার, তারের দড়ি, সিন্থেটিক দড়ি, বা ট্যাঙ্কার-এন্ড চ্যাফ চেইন, যার মধ্যে ব্যাস, চেইন আকার, নির্মাণ এবং টার্মিনাল প্রয়োজনীয়তা অন্তর্ভুক্ত।

ধাপ 3: নকশার লোড ভিত্তি, লিড কোণ, উল্লম্ব এবং অনুভূমিক লোডের দিক, চেইন-স্টপার অবস্থান এবং চোক এবং সম্পূর্ণ SPM মুরিং বিন্যাসের মধ্যে সম্পর্ক সরবরাহ করুন।

ধাপ 4: বালওয়ার্ক খোলার, উপলব্ধ ইনস্টলেশন স্থান, ঢালাই-শরীরের ওরিয়েন্টেশন, স্থানীয় ডেক / বালওয়ার্ক শক্তিশালীকরণ, ঢালাই প্রোফাইল, অ্যাক্সেস এবং প্রতিস্থাপন সীমাবদ্ধতা নিশ্চিত করুন।

ধাপ 5: ঢালাই গ্রেড, নিম্ন-তাপমাত্রা বা বরফ-শ্রেণীর প্রয়োজনীয়তা, তাপ চিকিত্সা, ঢালাইযোগ্যতা, অনুমোদিত WPS / PQR, প্রিহিট প্রয়োজনীয়তা এবং পোস্ট-ওয়েল্ড পরিদর্শন নিশ্চিত করুন।

ধাপ 6: পৃষ্ঠের চিকিত্সা, যোগাযোগ-পৃষ্ঠের ফিনিশিং, এমটি এর পরিধি এবং গ্রহণযোগ্যতার মানদণ্ড, উপাদানের ট্রেসেবিলিটি, ক্লাস সোসাইটি, সাক্ষী এবং শংসাপত্রের পরিধি নিশ্চিত করুন।

ধাপ 7: পরিমাণ, জাহাজের প্রকার, ইনস্টলেশন অঙ্কন, SPM সিস্টেম স্পেসিফিকেশন, রেফারেন্স ছবি, গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং প্যাকিং সীমাবদ্ধতা সরবরাহ করুন।

কাঠামো

ঢালাই ইস্পাত টাইপ A বডি | ওভার-টাইপ SPM প্যাসেজ | গোলাকার লাইন-যোগাযোগের ব্যাসার্ধ | বালওয়ার্ক ঢালাই ইন্টারফেস | শক্তিশালী হালের খোলার | নিয়ন্ত্রিত ঢালাই-সংলগ্ন ঢালাই অঞ্চল | শপ প্রাইমার বা নির্দিষ্ট স্টেইনলেস-স্টিল ফিনিস

ঢালাই, ঢালাই এবং প্রকৌশল সুবিধা

• বড় ঢালাই-শরীরের খোলার এবং গোলাকার যোগাযোগ ব্যাসার্ধ নির্দিষ্ট SPM লাইন বা চ্যাফ-চেইন পথের জন্য একটি অবিচ্ছিন্ন গাইড পৃষ্ঠ সরবরাহ করে এবং বো খোলার স্থানে তীক্ষ্ণ স্থানীয় যোগাযোগ এড়াতে সাহায্য করে।
• ঢালাই জ্যামিতি খোলার, পাশের দেয়াল, রূপান্তর এবং ঢালাই ইন্টারফেসকে একটি সমন্বিত লোড-স্থানান্তর ফর্ম হিসাবে তৈরি করার অনুমতি দেয়; চূড়ান্ত মাত্রিক গ্রহণযোগ্যতা অনুমোদিত অঙ্কন অনুসরণ করবে।
• দড়ি এবং চেইন-যোগাযোগের পৃষ্ঠগুলি ঢালাইয়ের পরে ড্রেস এবং মসৃণ করা হয়। শিল্প এবং ট্রেসেবল থাকার জন্য ফিনিসটি বিভাগীয় পুরুত্ব অপসারণ বা স্ট্যান্ডার্ড প্রোফাইল পরিবর্তন না করে হওয়া উচিত।
• তাপ চিকিত্সা নির্বাচিত ঢালাই গ্রেড এবং প্রকল্প স্পেসিফিকেশন অনুসরণ করবে। উপাদানের বৈশিষ্ট্য, তাপ-চিকিৎসা অবস্থা এবং প্রভাব-পরীক্ষার প্রয়োজনীয়তা উৎপাদনের আগে নিশ্চিত করতে হবে।
• ঢালাই শরীরের জাহাজের কাঠামোর সাথে ঢালাইয়ের আগে নিয়ন্ত্রিত প্রিহিটিংয়ের প্রয়োজন হতে পারে। প্রিহিট তাপমাত্রা, ইন্টারপাস নিয়ন্ত্রণ, ভোগ্যপণ্য, ঢালাই ক্রম এবং গ্রহণযোগ্যতার মানদণ্ড অনুমোদিত WPS / PQR এবং প্রকৃত ঢালাই রসায়ন এবং পুরুত্ব অনুসরণ করবে।
• চুম্বকীয় কণা পরীক্ষা নির্দিষ্ট ঢালাই এবং ঢালাই-সংলগ্ন এলাকায় পৃষ্ঠ-ভাঙ্গা ইঙ্গিত সনাক্ত করতে প্রয়োগ করা যেতে পারে। পরীক্ষার পরিধি এবং গ্রহণযোগ্যতার মানদণ্ড শূন্য-ত্রুটি ঢালাই হিসাবে বর্ণনা করার পরিবর্তে সম্মত হওয়া উচিত।
• চোকটি বালওয়ার্ক এবং সংলগ্ন ডেক কাঠামোর মধ্যে লাইন-যোগাযোগের প্রতিক্রিয়া স্থানান্তর করে। স্থানীয় শক্তিশালীকরণ, লোডের দিক, ঢালাইয়ের দৈর্ঘ্য এবং কাঠামোগত ধারাবাহিকতা জাহাজের নকশা এবং শ্রেণীর অনুমোদনের অংশ হিসাবে থাকে।

কাস্টম অ্যাট্রিবিউটস

• স্ট্যান্ডার্ড: JIS F 2030-1978 → সরবরাহকৃত মাত্রিক রেফারেন্স; বর্তমান প্রকল্পের গ্রহণযোগ্যতা এবং প্রয়োজনীয় সংস্করণ নিশ্চিত করা উচিত।
• টাইপ: টাইপ A / ওভার টাইপ সরবরাহকৃত হিসাবে → জাহাজের বো বিন্যাসের জন্য বালওয়ার্ক-মাউন্টেড SPM গাইড কনফিগারেশন।
• নামমাত্র আকার: 400 / 500 / 600 / 700 / 800 → অনুমোদিত খোলার, লাইন বা চেইন ইন্টারফেস এবং জাহাজের অঙ্কন দ্বারা নির্বাচন করুন।
• উপাদান: ঢালাই C-Mn ইস্পাত / ঢালাই স্টেইনলেস স্টিল / অনুমোদিত বিশেষ ইস্পাত → সঠিক গ্রেড, তাপ চিকিত্সা, নিম্ন-তাপমাত্রার বৈশিষ্ট্য এবং ঢালাইযোগ্যতা নিশ্চিতকরণ প্রয়োজন।
• ইনস্টলেশন: শক্তিশালী বো বালওয়ার্ক কাঠামোর সাথে ঢালাই করা → ঢালাইয়ের বিবরণ, প্রিহিটিং, অ্যাক্সেস এবং কাঠামোগত সমর্থন শিপইয়ার্ড অঙ্কন এবং WPS অনুসরণ করবে।
• যোগাযোগ পৃষ্ঠ: গোলাকার এবং ড্রেসড → পৃষ্ঠের অবস্থা স্ট্যান্ডার্ড প্রোফাইল পরিবর্তন না করে তীক্ষ্ণ স্থানীয় যোগাযোগ কমাতে হবে।
• পরিদর্শন: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী এমটি → পরীক্ষার এলাকা, পদ্ধতি, গ্রহণযোগ্যতার স্তর, সাক্ষী বিন্দু এবং প্রতিবেদনের বিন্যাস অর্ডারের আগে নিশ্চিত করা হয়।
• শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের পরিধি অনুযায়ী উপলব্ধ → ক্লাস সার্টিফিকেট, উপাদান সার্টিফিকেট, প্রস্তুতকারকের ডকুমেন্টেশন এবং পরিদর্শন সাক্ষী ডিফল্ট হিসাবে অনুমান করা হয় না।

কিভাবে এটি কাজ করে

SPM হসার বা চ্যাফ-চেইন অ্যাসেম্বলি বো এর কাছে আসে → লাইনটি গোলাকার টাইপ A চোক খোলার মধ্য দিয়ে যায় → মসৃণ ঢালাই পৃষ্ঠ লিড নিয়ন্ত্রণ করে এবং তীক্ষ্ণ স্থানীয় যোগাযোগ হ্রাস করে → যোগাযোগ প্রতিক্রিয়া ঢালাই শরীর এবং ঢালাই ইন্টারফেসের মাধ্যমে শক্তিশালী বালওয়ার্ক / ডেক কাঠামোর মধ্যে দিয়ে যায় → পৃথক চেইন স্টপার বা সুরক্ষামূলক ব্যবস্থা নির্দিষ্ট হিসাবে সিস্টেমটি ধরে রাখে।

অ্যাপ্লিকেশন

সিঙ্গেল পয়েন্ট মুরিংয়ের জন্য সজ্জিত ট্যাঙ্কার | SPM টার্মিনাল অপারেশন | বো বালওয়ার্ক মুরিং স্টেশন | ট্যাঙ্কার-এন্ড চ্যাফ-চেইন বিন্যাস | নতুন নির্মাণ প্রকল্প | স্ট্যান্ডার্ড প্রতিস্থাপন এবং রূপান্তর প্রকল্প

শংসাপত্র এবং সুবিধা

উপাদান সার্টিফিকেট, তাপ-চিকিৎসা রেকর্ড, এমটি রিপোর্ট, মাত্রিক পরিদর্শন, প্রস্তুতকারকের ডকুমেন্টেশন, ক্লাস পরিদর্শন এবং অন্যান্য সার্টিফিকেট প্রকল্প স্পেসিফিকেশন, সম্মত পরিদর্শন পরিধি, উপাদানের ট্রেসেবিলিটি এবং ক্লাস অনুমোদন পদ্ধতি অনুসারে ব্যবস্থা করা যেতে পারে।

শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা সার্টিফিকেট।

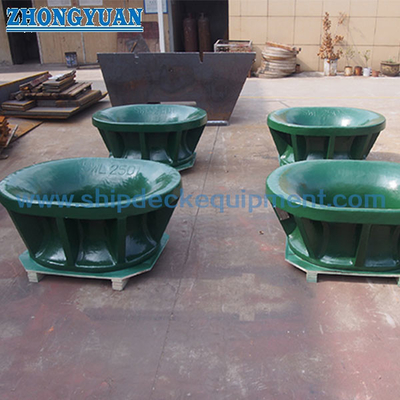

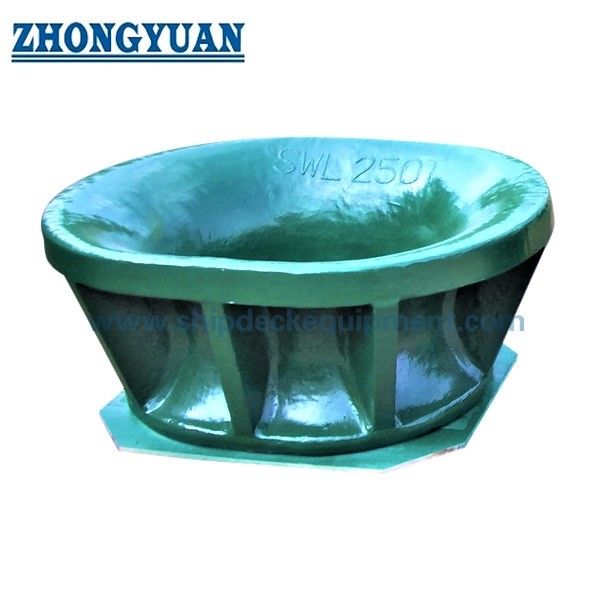

অঙ্কন এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: JIS F 2030 টাইপ A SPM চোক কি চেইন স্টপারের মতো?

উত্তর 1: না। চোকটি বো বালওয়ার্কে গাইড করা পথ এবং যোগাযোগ পৃষ্ঠ সরবরাহ করে। চেইন স্টপার বা অন্য সুরক্ষামূলক ডিভাইস একটি পৃথক উপাদান যা চ্যাফ চেইন বা মুরিং বিন্যাস ধরে রাখে। তাদের অবস্থান, লোড পাথ এবং ইন্টারফেসগুলি জাহাজের অঙ্কনে একসাথে পরীক্ষা করা উচিত।

প্রশ্ন 2: রেফারেন্স দড়ির ব্যাস টেবিল থেকে কি নামমাত্র আকার নির্বাচন করা যেতে পারে?

উত্তর 2: না। রেফারেন্স দড়ির টেবিল শুধুমাত্র প্রাথমিক তুলনার জন্য সমর্থন করে। চূড়ান্ত নির্বাচন প্রকৃত SPM হসার বা চ্যাফ-চেইন স্পেসিফিকেশন, নকশার লোড, লিড দিক, খোলার জ্যামিতি, যোগাযোগ ব্যাসার্ধ, চেইন-স্টপার বিন্যাস, বালওয়ার্ক শক্তিশালীকরণ এবং শ্রেণীর প্রয়োজনীয়তা বিবেচনা করবে।

প্রশ্ন 3: উদ্ধৃতির আগে কি ঢালাই এবং ঢালাই তথ্য প্রয়োজন?

উত্তর 3: সঠিক ঢালাই গ্রেড, তাপ-চিকিৎসা অবস্থা, রসায়ন বা কার্বন-সমতুল্য তথ্য, সর্বনিম্ন নকশার তাপমাত্রা, WPS / PQR, প্রিহিট এবং ইন্টারপাস প্রয়োজনীয়তা, ঢালাইয়ের বিবরণ, এমটি পরিধি, গ্রহণযোগ্যতার মানদণ্ড, উপাদান সার্টিফিকেট, ক্লাস সাক্ষী এবং অনুমোদিত বো ইনস্টলেশন অঙ্কন নিশ্চিত করুন।
