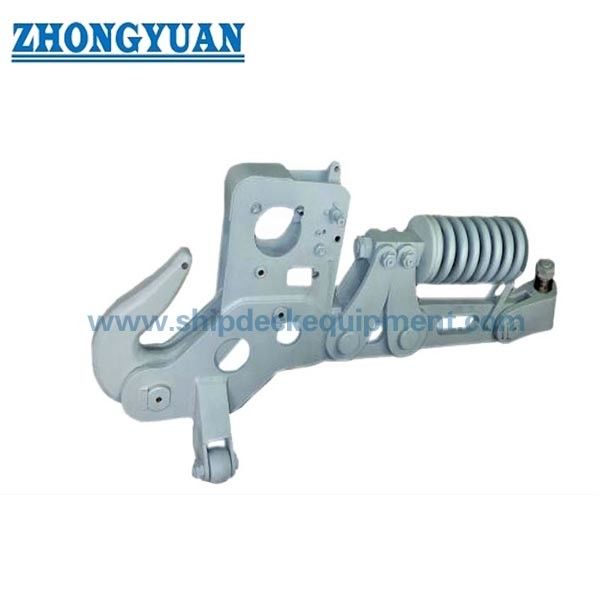

200-600 kN টাগবোটের জন্য নিউম্যাটিক কুইক রিলিজ স্প্রিং টোয়িং হুক

200-600 kN নিউম্যাটিক কুইক রিলিজ স্প্রিং টাউইং হুক টাগবোটের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

নিউম্যাটিক কুইক রিলিজ স্প্রিং টাউইং হুক হল টাগবোট, হারবার টাগ, ওয়ার্কবোট এবং অন্যান্য জাহাজের জন্য একটি ডেক-মাউন্টেড টাউইং সংযোগ ব্যবস্থা, যেখানে একটি টাউইং লিঙ্ক বা টাউলিন আই নিয়ন্ত্রিতভাবে ধরে রাখা এবং ছেড়ে দেওয়ার প্রয়োজন হয়। হুকটি নিউম্যাটিক রিমোট রিলিজ এবং স্থানীয় ম্যানুয়াল রিলিজের জন্য সাজানো হয়েছে, যা ক্রুদের একটি নিরাপদ অপারেটিং অবস্থান থেকে টাউলিন সংযোগ বিচ্ছিন্ন করার অনুমতি দেয় যখন একটি অনুমোদিত রিলিজ কমান্ডের প্রয়োজন হয়।

এই সিরিজটি 200 থেকে 600 kN পর্যন্ত নিরাপদ কাজের লোড (Safe Working Loads) কভার করে এবং CB*3064-79 এর স্প্রিং-টাইপ ডেজিগনেশন অনুসরণ করে। নির্বাচন করার সময় জাহাজের বোল্লার্ড পুল, টাউলিন MBL, টাউইং জ্যামিতি, ডাইনামিক লোডিং, হুক লিঙ্কের মাত্রা, ডেক ফাউন্ডেশন, রিলিজ-সিস্টেমের বিন্যাস এবং প্রকল্পের নির্দিষ্ট পরীক্ষা পদ্ধতির কথা বিবেচনা করতে হবে। লোডের অধীনে রিলিজ অনুমোদিত ডিজাইন এবং পরীক্ষিত পদ্ধতি দ্বারা নিশ্চিত করতে হবে; এটি শুধুমাত্র পণ্যের নাম থেকে অনুমান করা উচিত নয়।

দ্রুত স্পেসিফিকেশন

• নিরাপদ কাজের লোড পরিসীমা: 200 / 300 / 400 / 600 kN → বিভিন্ন টাগ এবং ওয়ার্কবোটের টাউইং কাজের সাথে মিলানোর জন্য চারটি রেটিং।
• রিলিজ ব্যবস্থা: নিউম্যাটিক রিমোট কন্ট্রোল + স্থানীয় ম্যানুয়াল রিলিজ → অপারেশনাল নমনীয়তা এবং হুক স্টেশনে একটি ম্যানুয়াল ব্যাকআপ সরবরাহ করে।
• এয়ার সাপ্লাই প্রেসার: 0.6-0.8 MPa → জাহাজের নিউম্যাটিক সিস্টেম এবং কন্ট্রোল কম্পোনেন্টগুলি অনুমোদিত রিলিজ সার্কিটের সাথে মিলতে হবে।
• টাইপ: CB*3064-79 অনুযায়ী স্প্রিং-টাইপ টাউইং হুক → সঠিক স্প্রিং নির্মাণ এবং কার্যকারিতা অনুমোদিত GA এবং মেকানিজম ড্রয়িং অনুসরণ করতে হবে।
• উপাদানের বিকল্প: মাইল্ড স্টিল বা C-Mn স্টিল → সঠিক গ্রেড, হিট ট্রিটমেন্ট, পিন/বুশ উপাদান এবং ট্রেসেবিলিটি প্রকল্পের স্পেসিফিকেশন দ্বারা নিশ্চিত করা হয়।
• সারফেস প্রস্তুতি: Sa 2½ পর্যন্ত অ্যাব্রেসিভ ব্লাস্ট ক্লিনিং + এক কোট ইপোক্সি শপ প্রাইমার → চূড়ান্ত কোটিং সিস্টেম জাহাজের পেইন্ট স্পেসিফিকেশন অনুযায়ী সম্পন্ন করা হয়।
• পরীক্ষার বিকল্প: প্রোটোটাইপ, ব্রেক-লোড, SWL/প্রুফ-লোড, এবং অপারেশন টেস্ট → প্রযোজ্য পরীক্ষার ধরণ, লোডের মান, হোল্ড টাইম এবং সাক্ষী পরিধি উৎপাদনের আগে সম্মত হয়।
• সার্টিফিকেটের পরিধি: প্রস্তুতকারকের ডকুমেন্টেশন বা ক্লাস পরিদর্শন → প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ এবং ড্রয়িং অনুমোদন এবং জরিপ ব্যবস্থার সাপেক্ষে।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ 1: প্রয়োজনীয় SWL নিশ্চিত করুন: 200, 300, 400, বা 600 kN। নির্বাচন অনুমোদিত টাউইং-লোড বিশ্লেষণ এবং শুধুমাত্র জাহাজের বোল্লার্ড পুলের উপর ভিত্তি করে হওয়া উচিত।

ধাপ 2: টাউলিন নির্মাণ, ব্যাস, MBL, টাউইং লিঙ্ক বা আইয়ের মাত্রা, প্রত্যাশিত লিড অ্যাঙ্গেল, টাউ-পয়েন্ট উচ্চতা এবং স্বাভাবিক টাউইং বিন্যাস সরবরাহ করুন।

ধাপ 3: নিউম্যাটিক রিমোট রিলিজ, স্থানীয় ম্যানুয়াল রিলিজ, প্রয়োজনীয় কন্ট্রোল স্টেশন, এয়ার সাপ্লাই প্রেসার, পাইপিং ইন্টারফেস, ইন্ডিকেশন/অ্যালার্মের প্রয়োজনীয়তা এবং এয়ার সাপ্লাই হারানোর পরে আচরণ নিশ্চিত করুন।

ধাপ 4: সঠিক স্টিল গ্রেড, হুক বডি এবং পিনের উপাদান, হিট ট্রিটমেন্ট, NDE পরিধি, ক্ষয় সুরক্ষা, লুব্রিকেশন পয়েন্ট এবং অতিরিক্ত যন্ত্রাংশের প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ 5: পরীক্ষার ভিত্তি নির্ধারণ করুন: প্রোটোটাইপ বা ব্রেক-লোড পরীক্ষা, প্রোডাকশন প্রুফ/SWL পরীক্ষা, অপারেশন পরীক্ষা, লোডের অধীনে রিলিজ পরীক্ষা, হোল্ড টাইম, গ্রহণযোগ্যতার মানদণ্ড এবং ক্লাস সাক্ষী পয়েন্ট।

ধাপ 6: জাহাজের ধরণ, ইনস্টলেশন অবস্থান, ডেক ফাউন্ডেশন ড্রয়িং, পরিমাণ, ক্লাসিফিকেশন সোসাইটি, প্রয়োজনীয় সার্টিফিকেট, গন্তব্য এবং সরবরাহের সময়সূচী সরবরাহ করুন।

কাঠামো

স্প্রিং-টাইপ টাউইং হুক বডি | হুক এবং লকিং মেকানিজম | নিউম্যাটিক রিলিজ সিলিন্ডার | স্থানীয় ম্যানুয়াল রিলিজ ডিভাইস | টাউলিন লিঙ্ক ইন্টারফেস | মাউন্টিং ফাউন্ডেশন | পিন, বুশ এবং লুব্রিকেশন পয়েন্ট | কন্ট্রোল এবং ইন্ডিকেশন ইন্টারফেস

টাউইং রিলিজ, ইনস্টলেশন এবং গুণমানের সুবিধা

• নিউম্যাটিক রিমোট রিলিজ অনুমোদিত কন্ট্রোল পজিশন থেকে রিলিজ কমান্ড শুরু করার অনুমতি দেয়, যখন স্থানীয় ম্যানুয়াল ডিভাইস হুক স্টেশনে একটি পৃথক অপারেটিং পদ্ধতি সরবরাহ করে।
• হুকের রেটিং সম্পূর্ণ লোড পাথের সাথে যুক্ত, যার মধ্যে টাউলিন লিঙ্ক, হুক বডি, পিভট এবং লকিং অংশ, বেস স্ট্রাকচার, ডেক ফাউন্ডেশন, ওয়েল্ড বা বোল্ট এবং অনুমোদিত টাউইং দিকগুলি অন্তর্ভুক্ত।
• স্প্রিং-টাইপ ডেজিগনেশন সরবরাহকৃত স্ট্যান্ডার্ড রেফারেন্স থেকে বজায় রাখা হয়। প্রকৃত স্প্রিং অ্যাসেম্বলি, ট্র্যাভেল, প্রি-লোড এবং রক্ষণাবেক্ষণ পদ্ধতি ওয়েবসাইট কপির পরিবর্তে মেকানিজম ড্রয়িং থেকে যাচাই করতে হবে।
• অপারেশন টেস্টিং ডেলিভারি এবং ইনস্টলেশনের পরে লকিং, রিলিজ, রিসেট, ম্যানুয়াল অপারেশন, নিউম্যাটিক অ্যাকচুয়েশন, কন্ট্রোল রেসপন্স এবং ইন্ডিকেশন ফাংশনগুলি যাচাই করবে।
• অ্যাব্রেসিভ ব্লাস্ট ক্লিনিং এবং ইপোক্সি শপ প্রাইমার চূড়ান্ত মেরিন কোটিং সিস্টেমের জন্য একটি নিয়ন্ত্রিত ভিত্তি সরবরাহ করে; কোটিং সামঞ্জস্য এবং ড্রাই-ফিল্ম পুরুত্ব প্রকল্প-নির্দিষ্ট থাকে।
• লোড টেস্টিং এবং রিলিজ টেস্টিং একটি অনুমোদিত ফিক্সচার এবং লোড দিক ব্যবহার করতে হবে। স্থায়ী বিকৃতি, মেকানিজম অবস্থা, রিলিজ পারফরম্যান্স এবং পোস্ট-টেস্ট পরিদর্শন মানদণ্ড ITP তে সংজ্ঞায়িত করা উচিত।
• জাহাজের ডিজাইনার বা শিপইয়ার্ডকে স্থানীয় ডেক শক্তি, ফাউন্ডেশন স্ট্রাকচার, ক্লান্তি-সংবেদনশীল বিবরণ, অপারেশনের জন্য অ্যাক্সেস এবং রিলিজের পরে একটি স্পষ্ট টাউলিন এস্কেপ পথ যাচাই করতে হবে।

কাস্টম অ্যাট্রিবিউটস

• SWL রেঞ্জ: 200-600 kN → অনুমোদিত টাউইং-লোড ভিত্তি এবং জাহাজের বিন্যাস থেকে মডেল নির্বাচন করুন।
• স্ট্যান্ডার্ড রেফারেন্স: CB*3064-79 → প্রযোজ্যতা, সংশোধনের অবস্থা এবং প্রকল্পের গ্রহণযোগ্যতা অর্ডারের আগে নিশ্চিত করতে হবে।
• রিলিজ মোড: নিউম্যাটিক রিমোট + ম্যানুয়াল লোকাল রিলিজ → কন্ট্রোল ফিলোসফি এবং ব্যাকআপ ব্যবস্থা জাহাজের প্রকল্প দ্বারা সংজ্ঞায়িত করা হয়।
• এয়ার প্রেসার: 0.6-0.8 MPa → সিলিন্ডার সাপ্লাই রেঞ্জ নিশ্চিত করে, টাউইং-লোড রেটিং নয়।
• উপাদান: মাইল্ড স্টিল / C-Mn স্টিল → সঠিক গ্রেড এবং কম্পোনেন্ট-নির্দিষ্ট উপাদান সময়সূচী নিশ্চিত করতে হবে।
• পরীক্ষা: প্রোটোটাইপ / ব্রেক লোড / SWL / অপারেশন → রুটিন এবং টাইপ-টেস্টের পরিধি ক্রয় স্পেসিফিকেশনে আলাদা করতে হবে।
• সারফেস ট্রিটমেন্ট: Sa 2½ + ইপোক্সি শপ প্রাইমার → চূড়ান্ত টপকোট, রঙ, DFT এবং সংরক্ষণ অর্ডার-নির্দিষ্ট।
• কাস্টমাইজেশন: কন্ট্রোল সিস্টেম, ইন্টারফেস মাত্রা, কোটিং এবং সার্টিফিকেট পরিধি → ইঞ্জিনিয়ারিং পর্যালোচনা এবং অনুমোদিত ড্রয়িং এর সাপেক্ষে।

কিভাবে কাজ করে

টাউলিন লিঙ্ক বা আই হুকের উপর স্থাপন করা হয় → লকিং মেকানিজম সম্পূর্ণরূপে নিযুক্ত এবং নির্দেশিত হয় → টাউইং লোড হুক বডি এবং জাহাজের ফাউন্ডেশনের মাধ্যমে স্থানান্তরিত হয় → নিউম্যাটিক বা স্থানীয় ম্যানুয়াল রিলিজ কমান্ড রিলিজ মেকানিজম পরিচালনা করে → রিটেইনিং অবস্থা বিচ্ছিন্ন হয় এবং টাউইং সংযোগ অনুমোদিত রিলিজ পথ বরাবর হুক থেকে পরিষ্কার হয়।

অ্যাপ্লিকেশন

হারবার টাগবোট | উপকূলীয় টাউইং জাহাজ | অভ্যন্তরীণ টাগবোট | ওয়ার্কবোট | উদ্ধার ও পরিষেবা জাহাজ | জাহাজ-সহায়তা টাউইং | বার্জ হ্যান্ডলিং | নতুন নির্মাণ এবং টাউইং-সরঞ্জাম প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন ও সুবিধা

উপাদানের সার্টিফিকেট, NDE রেকর্ড, লোড-টেস্ট রিপোর্ট, অপারেশন-টেস্ট রেকর্ড এবং ক্লাস পরিদর্শন প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ব্যবস্থা করা যেতে পারে। ক্লাসিফিকেশন অনুমোদন এবং সার্ভেয়ারের উপস্থিতি ডিফল্টভাবে অন্তর্ভুক্ত নয় এবং উদ্ধৃতির আগে নিশ্চিত করতে হবে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

ড্রয়িং ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: টাউইং হুক কি তার পূর্ণ SWL বহন করার সময় রিলিজ হতে পারে?

উত্তর 1: শুধুমাত্র যখন অনুমোদিত ডিজাইন, নিউম্যাটিক সিস্টেম, রিলিজ ফোর্স, লোড দিক এবং পরীক্ষিত পদ্ধতি সেই লোডে রিলিজ নিশ্চিত করে। প্রযোজ্য পরীক্ষার রেকর্ড ছাড়া ওয়েবসাইটটি একটি শর্তহীন পূর্ণ-SWL রিলিজ দাবি করা উচিত নয়।

প্রশ্ন 2: 200, 300, 400 এবং 600 kN মডেলগুলি কীভাবে নির্বাচন করা উচিত?

উত্তর 2: প্রয়োজনীয় টাউইং লোড, টাউলিন MBL, ডাইনামিক এবং শক ফ্যাক্টর, জাহাজের বোল্লার্ড পুল, টাউলিন লিড অ্যাঙ্গেল, টাউইং-লিঙ্ক মাত্রা, হুক জ্যামিতি, ফাউন্ডেশন শক্তি এবং ক্লাস প্রয়োজনীয়তার উপর ভিত্তি করে নির্বাচন করুন। শুধুমাত্র বোল্লার্ড পুল একটি সম্পূর্ণ নির্বাচন ভিত্তি নয়।

প্রশ্ন 3: কোন পরীক্ষা এবং সার্টিফিকেট নির্দিষ্ট করা উচিত?

উত্তর 3: অর্ডারটি টাইপ/প্রোটোটাইপ বা ধ্বংসাত্মক ব্রেক-লোড পরীক্ষা, প্রোডাকশন প্রুফ বা SWL পরীক্ষা, লোডের অধীনে রিলিজ টেস্টিং, নো-লোড অপারেশন টেস্টিং, NDE, উপাদান ট্রেসেবিলিটি, কন্ট্রোল-সিস্টেম চেক এবং ক্লাস উইটনেসিংয়ের প্রয়োজন কিনা তা নিশ্চিত করুন। সঠিক লোড গুণক এবং গ্রহণযোগ্যতার মানদণ্ড উৎপাদনের আগে সম্মত হতে হবে।
