30 ¢ 100T সামুদ্রিক দ্রুত মুক্তি ট্যাগিং হুক ট্যাগবোট এবং কাজের জাহাজের জন্য ম্যানুয়াল মুক্তি

৩০-১০০ টন মেরিন কুইক রিলিজ টাউইং হুক | টাগবোট এবং ওয়ার্ক ভেসেলের জন্য ম্যানুয়াল রিলিজ

পণ্যের সংক্ষিপ্ত বিবরণ

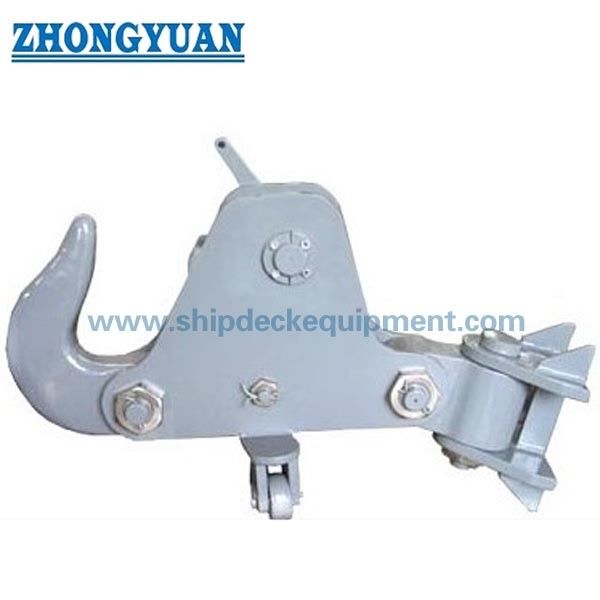

মেরিন কুইক রিলিজ টাউইং হুক হল টাগবোট, ওয়ার্কবোট, ইঞ্জিনিয়ারিং ভেসেল, ফ্লোটিং ডক এবং অন্যান্য মেরিন ইউনিটের জন্য একটি ভেসেল-মাউন্টেড টাউলিন সংযোগ ডিভাইস যার জন্য একটি নিয়ন্ত্রিত টাউলিন রিলিজ পয়েন্ট প্রয়োজন। হুকটি টাউ করার সময় টাউলিন আই ধরে রাখে এবং এই পণ্য পৃষ্ঠার জন্য নির্দিষ্ট ম্যানুয়াল রিলিজ ব্যবস্থার মাধ্যমে স্থানীয়ভাবে মুক্তি পায়।

হুক অ্যাসেম্বলি টাউইং ফোর্সকে হুক বডি, পিভট সংযোগ, লকিং মেকানিজম, মাউন্টিং বেস এবং সহায়ক ভেসেল কাঠামোর মাধ্যমে স্থানান্তর করে। তাই নির্বাচনের জন্য SWL, টাউলিন ব্যবস্থা, প্রত্যাশিত লিড অ্যাঙ্গেল, ফাউন্ডেশন ডিজাইন, রিলিজ পদ্ধতি, পরিদর্শন পরিধি এবং ক্লাস প্রয়োজনীয়তা নিশ্চিত করা প্রয়োজন। এই পণ্যটি একটি টাউইং হুক, লিফটিং হুক নয়, টাউইং উইঞ্চ নয় এবং ডক-মাউন্টেড মাল্টিপল কুইক রিলিজ মুরিং হুক নয়।

দ্রুত স্পেসিফিকেশন

• নিরাপদ কাজের লোড: ৩০ / ৪০ / ৫০ / ৬০ / ৮০ / ১০০ টন → ভেসেলের টাউইং ব্যবস্থার সাথে মিলানোর জন্য ছয়টি স্ট্যান্ডার্ড ক্ষমতা পয়েন্ট।
• রিলিজ মোড: স্থানীয় ম্যানুয়াল রিলিজ → বর্তমান সরবরাহকৃত ডেটা এই মডেলের জন্য নিউম্যাটিক বা হাইড্রোলিক রিমোট রিলিজ নিশ্চিত করে না।
• উপাদান: মাইল্ড স্টিল বা সি-এমএন স্টিল → সঠিক প্লেট, ফোর্জিং, পিন এবং হুক উপাদানের গ্রেড প্রকল্পের নিশ্চিতকরণ প্রয়োজন।
• সামগ্রিক দৈর্ঘ্য L: ১০৫০ থেকে ২১০০ মিমি → নির্বাচিত SWL এর সাথে ইনস্টলেশন স্পেস এবং ডেক ফাউন্ডেশন এনভেলপ বৃদ্ধি পায়।
• স্টিল স্ট্রাকচার: হুক বডি, পিভট সংযোগ, লকিং এবং রিলিজ মেকানিজম এবং মাউন্টিং বেস → চূড়ান্ত উপাদান কনফিগারেশন অনুমোদিত অঙ্কন অনুসরণ করে।
• সারফেস ট্রিটমেন্ট: Sa 2.5 পর্যন্ত ব্লাস্ট-ক্লিনিং + এক কোট ইপোক্সি শপ প্রাইমার → চূড়ান্ত মেরিন কোটিং সিস্টেম এবং ড্রাই ফিল্ম থিকনেস ভেসেলের স্পেসিফিকেশন অনুসরণ করে।
• পরীক্ষার পরিধি: প্রোটোটাইপ, ব্রেক লোড, SWL এবং অপারেশন পরীক্ষা → পরীক্ষার কারণ, পর্যবেক্ষণ এবং গ্রহণযোগ্যতার মানদণ্ড অনুমোদিত পদ্ধতি এবং ক্লাস প্রয়োজনীয়তার সাপেক্ষে।
• অ্যাপ্লিকেশন ফোকাস: টাগ এবং ওয়ার্ক-ভেসেল টাউইং → SWL নির্বাচন অবশ্যই বোল্লার্ড পুল, টাউলিন ডেটা, অপারেটিং অ্যাঙ্গেল এবং ডাইনামিক সার্ভিস কন্ডিশনের সাথে পরীক্ষা করতে হবে।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: ভেসেলের টাউইং প্ল্যান, টাগ বোল্লার্ড পুল, টাউলিন MBL, প্রত্যাশিত ডাইনামিক লোডিং এবং নেভাল আর্কিটেক্ট বা ক্লাস ক্যালকুলেশন অনুযায়ী প্রয়োজনীয় SWL নিশ্চিত করুন। শুধুমাত্র ভেসেলের ডেডওয়েট দ্বারা হুক নির্বাচন করবেন না।

ধাপ ২: টাউলিন আই বা শ্যাকলের আকার, হুক থ্রোটের প্রয়োজনীয়তা, টাউইং লিড দিক, প্রত্যাশিত অনুভূমিক এবং উল্লম্ব কোণ এবং সাইড লোডিং হতে পারে কিনা তা নিশ্চিত করুন।

ধাপ ৩: ইনস্টলেশন পজিশন, উপলব্ধ ডেক স্পেস, ফাউন্ডেশন ব্যবস্থা, কাঠামোগত শক্তিশালীকরণ, সংযোগ পদ্ধতি এবং ভেসেলের কাঠামোর মধ্যে লোড স্থানান্তর নিশ্চিত করুন।

ধাপ ৪: রিলিজ ব্যবস্থা নিশ্চিত করুন। এই পৃষ্ঠাটি স্থানীয় ম্যানুয়াল রিলিজ কভার করে; নিউম্যাটিক বা হাইড্রোলিক রিমোট রিলিজের জন্য একটি পৃথক অনুমোদিত কনফিগারেশন এবং কন্ট্রোল-সিস্টেম স্কোপ প্রয়োজন।

ধাপ ৫: উপাদানের গ্রেড, ক্ষয়-সুরক্ষা ব্যবস্থা, লুব্রিকেশন এবং রক্ষণাবেক্ষণের অ্যাক্সেস, NDT প্রয়োজনীয়তা, পরীক্ষার পদ্ধতি, পর্যবেক্ষণ এবং শংসাপত্রের পরিধি উদ্ধৃতির আগে নিশ্চিত করুন।

ধাপ ৬: নির্বাচিত SWL, পরিমাণ, ভেসেলের ধরন, ইনস্টলেশন অঙ্কন, টাউলিন তথ্য, ক্লাস সোসাইটি, গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।

কাঠামো

টাউইং হুক বডি | হুক পিভট সংযোগ | লকিং এবং রিলিজ মেকানিজম | স্থানীয় ম্যানুয়াল রিলিজ লিভার / ওয়্যার ইন্টারফেস | মাউন্টিং বেস | ভেসেল ফাউন্ডেশন ইন্টারফেস | প্রতিরক্ষামূলক কোটিং

টাউইং, রিলিজ এবং ইনস্টলেশনের সুবিধা

• কুইক রিলিজ ফাংশন অনুমোদিত অপারেটিং পদ্ধতি যখন টাউ রিলিজ করার প্রয়োজন হয় তখন টাউলিন সংযোগ বিচ্ছিন্ন করার জন্য একটি নিয়ন্ত্রিত পদ্ধতি সরবরাহ করে।
• বর্তমান পণ্য ডেটা ম্যানুয়াল রিলিজ সনাক্ত করে, যা মৌলিক অ্যাকচুয়েশন ব্যবস্থাকে যান্ত্রিকভাবে সরাসরি রাখে এবং এই পৃষ্ঠাটিকে নিউম্যাটিক বা হাইড্রোলিক রিমোট-রিলিজ মডেল থেকে আলাদা করে।
• হুক, পিভট, লকিং পার্টস এবং মাউন্টিং বেস একটি লোড পাথ তৈরি করে। সহায়ক ডেক ফাউন্ডেশন এবং চারপাশের কাঠামো অবশ্যই ঘোষিত টাউইং লোড এবং লোড দিকগুলির জন্য যাচাই করতে হবে।
• হুকের জ্যামিতি অবশ্যই টাউলিন আই, সফট আই বা সংযোগকারী শ্যাকলের সাথে মিলতে হবে যাতে সংযোগটি স্থাপন, ধরে রাখা এবং ক্ষতিকারক স্থানীয় হস্তক্ষেপ ছাড়াই মুক্তি দেওয়া যায়।
• অনুমোদিত নকশা দ্বারা অনুমোদিত টাউ অ্যাঙ্গেল এবং সাইড-লোড সীমা অবশ্যই সংজ্ঞায়িত করতে হবে। একটি ঘোষিত SWL কে অবাধ বহুমাত্রিক লোডিংয়ের অনুমতি হিসাবে ব্যাখ্যা করা উচিত নয়।
• কার্যকরী রিলিজ টেস্টিং অবশ্যই অনুমোদিত পরিদর্শন এবং পরীক্ষা পরিকল্পনা অনুযায়ী এনগেজমেন্ট, লকিং, ম্যানুয়াল অ্যাকচুয়েশন, রিসেটিং এবং রিলিজ আচরণ যাচাই করতে হবে।

কাস্টম অ্যাট্রিবিউটস

• পণ্যের বিভাগ: মেরিন কুইক রিলিজ টাউইং হুক → ভেসেল-মাউন্টেড টাউলিন সংযোগ এবং রিলিজ সরঞ্জাম।
• SWL রেঞ্জ: ৩০ থেকে ১০০ টন → টাউইং-সিস্টেম পর্যালোচনার পরে কেবল ছয়টি তালিকাভুক্ত ক্ষমতা থেকে নির্বাচন করুন।
• রিলিজ মোড: ম্যানুয়াল রিলিজ → বর্তমান পৃষ্ঠার জন্য স্থানীয় রিলিজ ব্যবস্থা; আলাদাভাবে নির্দিষ্ট না হলে রিমোট অ্যাকচুয়েশন অন্তর্ভুক্ত নয়।
• উপাদান: মাইল্ড স্টিল / সি-এমএন স্টিল → সঠিক গ্রেড, হিট ট্রিটমেন্ট এবং উপাদানের ট্রেসেবিলিটি নিশ্চিত করতে হবে।
• ইনস্টলেশন: ফাউন্ডেশন-মাউন্টেড অ্যাসেম্বলি → সংযোগের বিবরণ, শক্তিশালীকরণ এবং অনুমোদিত লোড দিক অনুমোদিত ভেসেল অঙ্কন অনুসরণ করে।
• পরীক্ষা: প্রোটোটাইপ / ব্রেক লোড / SWL / অপারেশন পরীক্ষা → উৎপাদনের আগে লোড ফ্যাক্টর এবং সাক্ষী পরিধি নিশ্চিত করতে হবে।
• সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্ট-ক্লিনিং + ইপোক্সি শপ প্রাইমার → চূড়ান্ত কোটিং, রঙ এবং DFT প্রকল্পের প্রয়োজনীয়তা অনুসরণ করে।
• কাস্টমাইজেশন: মাত্রা, রিলিজ ব্যবস্থা, কোটিং এবং পরিদর্শন পরিধি → প্রযুক্তিগত পর্যালোচনা এবং অনুমোদিত অঙ্কনের সাপেক্ষে।

এটি কিভাবে কাজ করে

টাউলিন আই হুকের উপর স্থাপন করা হয় → লকিং মেকানিজম হুকটিকে টাউইং পজিশনে ধরে রাখে → টাউইং লোড হুক এবং মাউন্টিং কাঠামোর মধ্য দিয়ে যায় → অপারেটর অনুমোদিত ম্যানুয়াল রিলিজ অ্যাকচুয়েট করে → হুক খুলে যায় এবং টাউলিন ছেড়ে দেয় → মেকানিজম পরিদর্শন এবং রিসেট করা হয়

অ্যাপ্লিকেশন

হারবার টাগবোট | উপকূলীয় এবং নদী টাগ | ওয়ার্কবোট | ইঞ্জিনিয়ারিং ভেসেল | ফ্লোটিং ডক | ড্রাই-ডক সার্ভিস ক্রাফট | মেরিন কনস্ট্রাকশন সাপোর্ট ভেসেল | প্রতিস্থাপন টাউইং-হুক প্রকল্প

সার্টিফিকেশন ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, অনুমোদিত পরীক্ষার পরিধি, উপাদানের ট্রেসেবিলিটি এবং ক্লাসিফিকেশন সোসাইটি পদ্ধতি অনুযায়ী সার্টিফিকেট এবং সার্ভে অ্যাটেনডেন্সের ব্যবস্থা করা যেতে পারে। প্রাপ্যতা প্রযুক্তিগত পর্যালোচনা এবং ক্লাস অনুমোদনের সাপেক্ষে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সঠিক টাউইং হুকের SWL কিভাবে নির্বাচন করা উচিত?

উত্তর ১: নির্বাচন করার সময় ভেসেলের টাউইং প্ল্যান, টাগ বোল্লার্ড পুল, টাউলিন MBL, ডাইনামিক লোডিং, টাউ অ্যাঙ্গেল, সংযোগের জ্যামিতি এবং ক্লাস বা নেভাল আর্কিটেক্টের প্রয়োজনীয়তা বিবেচনা করা উচিত। শুধুমাত্র ভেসেলের ডেডওয়েট থেকে হুকের SWL নির্বাচন করা উচিত নয়।

প্রশ্ন ২: টাউলিন লোড থাকা অবস্থায় কি এই হুকটি রিলিজ করা যায়?

উত্তর ২: সরবরাহকৃত বিবরণটি স্ল্যাক বা নিরাপদ কাজের লোড অবস্থার অধীনে রিলিজের কথা বলে, তবে অনুমোদিত নকশা, অপারেটিং নির্দেশাবলী এবং সাক্ষী পরীক্ষা পদ্ধতির মাধ্যমে নির্দিষ্ট মডেলের জন্য অনুমোদিত রিলিজ লোড নিশ্চিত করতে হবে। এটিকে অবাধে লোডের অধীনে রিলিজের দাবি হিসাবে বিবেচনা করা উচিত নয়।

প্রশ্ন ৩: উৎপাদনের আগে কি কি ইনস্টলেশন তথ্য প্রয়োজন?

উত্তর ৩: ভেসেলের ফাউন্ডেশন অঙ্কন, ইনস্টলেশন পজিশন, লোড দিক এবং অনুমোদিত কোণ, টাউলিন বা শ্যাকলের বিবরণ, নির্বাচিত SWL, রিলিজ-ওয়্যার ব্যবস্থা, উপাদান এবং কোটিংয়ের প্রয়োজনীয়তা, ক্লাস সোসাইটি এবং প্রয়োজনীয় পরিদর্শন পরিধি প্রদান করুন।
