মেরিন চেইন এবং ওয়্যার রোপ গাইড রোলার | টোয়িং এবং মুরিং অ্যাপ্লিকেশন

সামুদ্রিক চেইন এবং তারের দড়ি গাইড রোলার টানা এবং মোরিং অ্যাপ্লিকেশন

পণ্যের সংক্ষিপ্ত বিবরণ

সামুদ্রিক গাইড রোল একটি ঘোরানো লাইন গাইডিং উপাদান যা ইঞ্জিনিয়ারিং জাহাজে একটি নিয়ন্ত্রিত পথের মাধ্যমে টানা দড়ি, ইস্পাত তারের দড়ি, চেইন, বা অন্য প্রকল্প-অনুমোদিত লাইন রুট করতে ব্যবহৃত হয়,ফেরি, বিশেষ উদ্দেশ্য জাহাজ, ডক, এবং ডেক যন্ত্রপাতি সিস্টেম। ইনস্টলেশন অঙ্কন উপর নির্ভর করে, রোলার উল্লম্ব, অনুভূমিক, বা একটি inclined স্ট্যান্ড উপর সাজানো যেতে পারে।

সরবরাহিত মাত্রা টেবিলটি 65 থেকে 203 মিমি পর্যন্ত রোলের ব্যাসার্ধ, 76 থেকে 152 মিমি পর্যন্ত রোলের প্রস্থ, 25.4 থেকে 38.1 মিমি পর্যন্ত শ্যাফ্টের ড্রিলগুলি জুড়ে রয়েছে,এবং সর্বাধিক প্রস্তাবিত তারের দড়ি ব্যাসার্ধ 8 থেকে 20 মিমি যেখানে উল্লেখ করা হয়েছেট্যাগিং, চেইন হ্যান্ডলিং, বা উত্তোলন লাইন গাইডেন্সের জন্য, সম্পূর্ণ রোলার সমন্বয়, শ্যাফ্ট, বুশ বা বিয়ারিং, সমর্থন, সমর্থন অংশ, ওয়েল্ড বা বোল্ট,এবং স্থানীয় ভিত্তি প্রকৃত লাইন টেনশন বিরুদ্ধে যাচাই করা আবশ্যক, লোডের দিক, গতিশীল প্রভাব, কাজের চক্র, এবং ব্যবহারের আগে প্রয়োজনীয় নিরাপত্তা ফ্যাক্টর।

দ্রুত বিবরণী

• পণ্যের ধরনঃ সামুদ্রিক গাইড রোল → নিয়ন্ত্রিত টানা দড়ি, ইস্পাত তারের দড়ি বা চেইন রুটিংয়ের জন্য ঘোরানো যোগাযোগ উপাদান।
• প্রাথমিক পরিষেবাঃ ট্যাগিং-লাইন / লিঞ্চ-লাইন / চেইন গাইড → জাহাজের যন্ত্রপাতি, ডেকের রুটিং পয়েন্ট এবং কাজের দিকের মধ্যে লাইনটি গাইড করে।
• অপশনাল লিফটিং লাইন সার্ভিসঃ যাচাইকৃত ডিজাইন লোড এবং প্রকল্প অনুমোদনের সাপেক্ষে → রোলারটি একটি স্বতন্ত্র উত্তোলন যন্ত্র বা উত্তোলন আনুষাঙ্গিক নয়।
• ইনস্টলেশনের ব্যবস্থাঃ উল্লম্ব / কমনীয় স্ট্যান্ড / অনুভূমিক → ওরিয়েন্টেশন প্রকৃত ইনকামিং এবং আউটগোয়িং লাইন দিক অনুসরণ করা উচিত।
• সরবরাহিত রোলার পরিসীমাঃ 65 ′′ 203 মিমি ব্যাসার্ধ এবং 76 ′′ 152 মিমি প্রস্থ → প্রাথমিক রোলার এবং ইনস্টলেশন-স্পেস নির্বাচন করার জন্য রেফারেন্স মাত্রা।
• সরবরাহিত টেবিলে প্রস্তাবিত তারের-রোড পরিসীমাঃ 8 ′′20 মিমি যেখানে উল্লেখ করা হয়েছে → পৃথকভাবে ঘোষিত 20 ′′76 মিমি পরিসীমা প্রকাশের আগে নিশ্চিতকরণ প্রয়োজন।
• খাঁজ এবং পরিধানের বিন্যাসঃ সর্বাধিক তালিকাভুক্ত আকারের ব্রোঞ্জের ঝোপের সাথে 25.4 ′′ 38.1 মিমি খাঁজ → ঝোপের খাদ, তৈলাক্তকরণ, শ্যাফ্ট ফিট এবং প্রতিস্থাপন পদ্ধতি নিশ্চিত করা উচিত।
• লোড এবং সার্টিফিকেশন ভিত্তিঃ কোনও SWL, ট্যাগিং লোড বা উত্তোলন ক্ষমতা সরবরাহ করা হয় না → অনুমোদিত লোড এবং শংসাপত্রের সুযোগটি সম্পূর্ণ প্রকল্পের নকশার থেকে প্রতিষ্ঠিত হতে হবে।

প্রধান প্রযুক্তি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ প্রকৃত সার্ভিস নিশ্চিত করুনঃ ট্যাগিং দড়ি গাইডিং, ট্যাগিং তারের দড়ি রুটিং, চেইন গাইডিং, উইঞ্চ-টু-ডেক লাইন রুটিং, বা একটি উত্তোলন বা হ্যান্ডলিং সিস্টেমের মধ্যে লাইন গাইডিং।

ধাপ 2: লাইন টাইপ এবং নির্মাণ নিশ্চিত করুনঃ ইস্পাত তারের দড়ি, ফাইবার দড়ি, বা চেইন। চেইন সেবা লিঙ্ক আকার, খাঁজ, যোগাযোগ দিকনির্দেশ প্রয়োজন,এবং রোলার প্রোফাইলের সাথে পরিধানের মানদণ্ড যাচাই করা.

ধাপ ৩ঃ ইনপুট এবং আউটপুট লাইনের দিক, সর্বাধিক লিড কোণ, ফ্লোট কোণ এবং উপলব্ধ মাউন্ট স্পেস সহ উল্লম্ব, অনুভূমিক বা কুলুঙ্গি ইনস্টলেশন নিশ্চিত করুন।

ধাপ 4: প্রকল্প অঙ্কন থেকে রোলার ব্যাসার্ধ, প্রস্থ, খাঁজ, বুশ বা বিয়ারিং বিন্যাস, এবং যোগাযোগ প্রোফাইল নির্বাচন করুন। তারের দড়ি জন্য,দড়ি প্রস্তুতকারকের সাথে ন্যূনতম বাঁক প্রয়োজনীয়তা নিশ্চিত করুন.

ধাপ ৫ঃ ডায়নামিক বা ইমপ্যাক্ট অ্যাডমিশন, ডিউটি সাইকেল, লোডের দিকনির্দেশনা এবং প্রয়োজনীয় নিরাপত্তা ফ্যাক্টর সহ সর্বাধিক টানা লাইন টান, লিঞ্চ টান, চেইন লোড বা উত্তোলন লাইন লোড প্রদান করুন।

ধাপ 6: রোলার, শ্যাফ্ট, সমর্থন এবং বুশের উপকরণ; পৃষ্ঠের কঠোরতা বা প্রতিস্থাপনযোগ্য পরিধান পৃষ্ঠ; তৈলাক্তকরণ পদ্ধতি; লেপ সিস্টেম; এবং জারা পরিবেশ নিশ্চিত করুন।

ধাপ ৭ঃ পরিমাণ, শংসাপত্র এবং পরিদর্শন পরিসীমা, জাহাজ বা সরঞ্জামের ধরণ, ইনস্টলেশন ডায়াগ্রাম বা ছবি, সরবরাহের গন্তব্য এবং প্রয়োজনীয় সরবরাহের সময় নিশ্চিত করুন।

কাঠামো

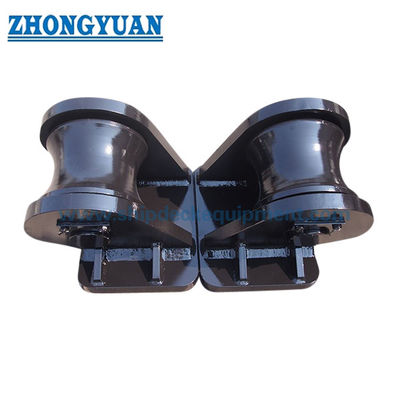

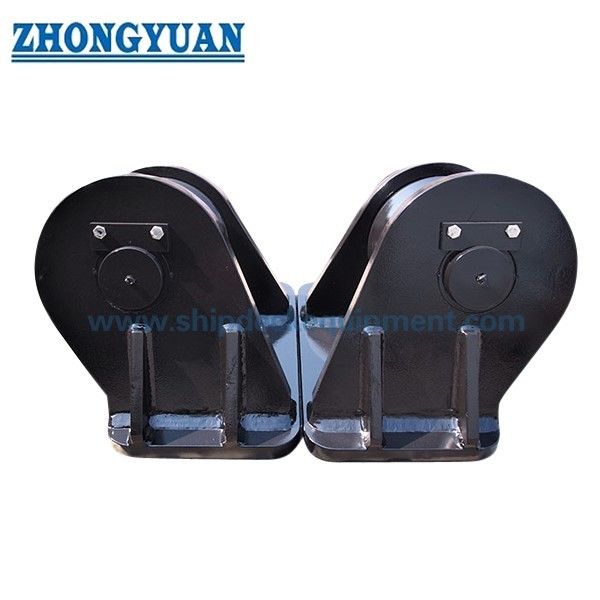

রোলার বডি। অনুমোদিত প্রোফাইলের সাথে দড়ি বা চেইন যোগাযোগের পৃষ্ঠ। শ্যাফ্ট / অক্ষ। ব্রোঞ্জের বুশ বা নির্দিষ্ট বিয়ারিং। পাশের সমর্থন বা স্ট্যান্ড। উল্লম্ব, কাত,অথবা অনুভূমিক মাউন্ট বিন্যাস. ঝালাই বা বোল্ট ইন্টারফেস. প্রকল্প লেপ সিস্টেম

ট্যাগিং, চেইন গাইডিং এবং ইনস্টলেশনের সুবিধা

• ঘোরানো রোলারটি একটি নির্দিষ্ট তীক্ষ্ণ প্রান্তের তুলনায় কম স্লাইডিং যোগাযোগের সাথে টানা দড়ি, তারের দড়ি বা চেইন পথ পরিবর্তন করে, যখন রোলারটি ঘুরতে মুক্ত থাকে তখন স্থানীয় ঘর্ষণ হ্রাস করতে সহায়তা করে।
• উল্লম্ব, অনুভূমিক, এবং কমনীয় বিন্যাসগুলি রোলার অক্ষকে একটি অনুপযুক্ত দিক পরিবর্তন মাধ্যমে লাইন জোর করার পরিবর্তে প্রকৃত লাইন রুটের সাথে মেলে।
• রোলারের ব্যাসার্ধ এবং যোগাযোগের প্রোফাইল লাইন নির্মাণ এবং বাঁক প্রয়োজনীয়তা অনুসারে হওয়া উচিত। তারের দড়ি জন্য উপযুক্ত একটি রোলার স্বয়ংক্রিয়ভাবে চেইন জন্য উপযুক্ত নয়,এবং চেইন গাইডেন্স একটি নির্দিষ্ট যোগাযোগ প্রোফাইল এবং পরিধান মূল্যায়ন প্রয়োজন হতে পারে.
• একটি প্রতিস্থাপনযোগ্য ব্রোঞ্জ বুশ পরিধান অংশ রক্ষণাবেক্ষণ সহজ করতে পারেন, কিন্তু ব্রোঞ্জ একা স্ব-লুব্রিকেটিং অপারেশন প্রমাণ করে না।এবং খাদ সমাপ্তি নিশ্চিত করা উচিত.
• দড়ি-যোগাযোগের পৃষ্ঠগুলি মসৃণ হওয়া উচিত এবং বোর, ধারালো প্রান্ত, ওয়েল্ড স্পট এবং লেপ ত্রুটিগুলি থেকে মুক্ত হওয়া উচিত। চেইন-যোগাযোগের পৃষ্ঠগুলি পয়েন্ট লোডিং, লিঙ্ক হস্তক্ষেপ, স্থানীয় পরিধান,এবং প্রয়োজন হলে প্রতিস্থাপনযোগ্য পরিধান ব্যবস্থা.
• ট্যাগিং বা লিফটিং লাইন সার্ভিসের জন্য, রোল, শ্যাফ্ট, সমর্থন, ওয়েল্ড বা বোল্টের মাধ্যমে সম্পূর্ণ লোড পথ,এবং স্থানীয় ভিত্তি বাস্তব লাইন দিক এবং গতিশীল অপারেটিং অবস্থা জন্য যাচাই করা উচিত.
• পরিদর্শন অ্যাক্সেসটি রোলের ঘূর্ণন, বুশ বা বিয়ারিং ক্লিয়ারেন্স, শ্যাফট ধরে রাখা, ক্ষয়, ফাস্টেনার সুরক্ষা, এবং রোপ-বা চেইন-যোগাযোগের পরিধান সার্ভিসের সময় পরীক্ষা করা উচিত।

কাস্টম অ্যাট্রিবিউট

• পণ্যের ধরণঃ সামুদ্রিক গাইড রোল → একটি ঘোরানো লাইন-রুটিং উপাদান, একটি চালিত উইঞ্চ, টানা মেশিন, বা স্বাধীন উত্তোলন ডিভাইস নয়।
• প্রাথমিক ব্যবহারঃ ট্যাগিং দড়ি / ইস্পাত তারের দড়ি / চেইন গাইডেন্স → প্রকৃত লাইন পথ, যোগাযোগ প্রোফাইল, এবং অপারেটিং লোড অনুযায়ী নির্বাচিত।
• কনফিগারেশনঃ উল্লম্ব / কমন স্ট্যান্ড / অনুভূমিক → ডেক বিন্যাস এবং ইনকামিং বা আউটগোয়িং লাইন দিক অনুযায়ী নির্বাচন করুন।
• রেফারেন্স রোলার ব্যাসার্ধঃ 65 ′′ 203 মিমি → সরবরাহিত মাত্রা টেবিলে প্রদর্শিত পরিসীমা।
• রেফারেন্স তারের দড়ি ব্যাসার্ধঃ 8 ¢ 20 মিমি যেখানে উল্লেখ করা হয়েছে → বৃহত্তর ঘোষিত দড়ি আকারের জন্য একটি পৃথক নিশ্চিত নকশা টেবিল প্রয়োজন।
• চেইন সামঞ্জস্যঃ নিশ্চিতকরণের সাপেক্ষে → চেইনের আকার, পিচ, লিঙ্ক ওরিয়েন্টেশন, যোগাযোগের চাপ এবং পরিধানের অনুমতিটি রোলার ডিজাইনের সাথে মিলতে হবে।
• বুশিংঃ বেশিরভাগ তালিকাভুক্ত আকারের জন্য ব্রোঞ্জের বুশিং → সঠিক খাদ, তৈলাক্তকরণ, শ্যাফট ক্লিয়ারেন্স এবং প্রতিস্থাপন পদ্ধতি নিশ্চিত করা হবে।
• উপাদানঃ ঢালাই ইস্পাত / সি-এমএন ইস্পাত / খাদ ইস্পাত / হালকা ইস্পাত → চূড়ান্ত গ্রেড, তাপ চিকিত্সা এবং পৃষ্ঠের কঠোরতা লোড এবং পরিধানের প্রয়োজনীয়তার উপর নির্ভর করে।
• উত্তোলন লাইন অ্যাপ্লিকেশনঃ শুধুমাত্র প্রকল্প-নির্দিষ্ট → অনুমোদিত লোড, গতিশীল ফ্যাক্টর, নিরাপত্তা ফ্যাক্টর, পরীক্ষার প্রয়োজনীয়তা এবং অনুমোদনের সুযোগ ব্যবহারের আগে নিশ্চিত করা আবশ্যক।
• শংসাপত্রের প্রয়োজনীয়তাঃ অর্ডারের সুযোগ অনুযায়ী উপলব্ধ → উপকরণ ট্রেসাবিলিটি, নির্মাতার পরিদর্শন, লোড যাচাইকরণ এবং ক্লাসের সাক্ষ্যদানের আগে সম্মত হওয়া উচিত।

কিভাবে কাজ করে

টানা দড়ি, তারের দড়ি, or chain approaches the guide roller → The line contacts the approved roller surface → Roller turns as the line moves → The line is redirected through the required route → Reaction load passes through the shaft and supports to the verified foundation

অ্যাপ্লিকেশন

Engineering vessels | Tug and towing systems | Towing winch line routing | Salvage and special-purpose vessels | Ferry deck machinery | Steel wire-rope handling systems | Chain guidance positions | Shipboard lifting or handling systems subject to approved load design | Dockside handling equipment

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, পরিদর্শন সুযোগ, লোড যাচাইকরণ এবং শ্রেণীবিভাগ-সমাজ অনুমোদনের পদ্ধতি অনুযায়ী সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ সঠিক সামুদ্রিক গাইড রোলারটি কীভাবে বেছে নেওয়া উচিত?

A1: লাইন টাইপ, ব্যাস বা চেইন আকার, নির্মাণ, ইনকামিং এবং আউটগোয়িং দিক, সীসা কোণ, সর্বোচ্চ টেনশন, গতিশীল অনুমোদন, রোলার ওরিয়েন্টেশন, যোগাযোগ প্রোফাইল নিশ্চিত করুন,মাউন্ট গঠন, এবং রক্ষণাবেক্ষণ অ্যাক্সেস। সরবরাহিত টেবিল শুধুমাত্র প্রাথমিক মাত্রা নির্বাচন জন্য উপযুক্ত।

প্রশ্ন ২ঃ স্টিলের তারের দড়ি, ফাইবার দড়ি এবং চেইনের জন্য একই রোলার ব্যবহার করা যেতে পারে?

A2: স্বয়ংক্রিয়ভাবে নয়। তারের দড়ি একটি গ্রহণযোগ্য বাঁক সম্পর্ক এবং মসৃণ যোগাযোগ পৃষ্ঠ প্রয়োজন। ফাইবার দড়ি বিভিন্ন পৃষ্ঠ এবং গ্রুভ অবস্থার প্রয়োজন হতে পারে,যখন চেইন গাইডেন্স সামঞ্জস্যপূর্ণ লিঙ্ক জ্যামিতি প্রয়োজন, যোগাযোগের দিকনির্দেশনা, এবং পরিধান প্রতিরোধের।

প্রশ্ন 3: এই সামুদ্রিক গাইড রোলার একটি উত্তোলন সিস্টেমে ব্যবহার করা যেতে পারে?

A3: এটি শুধুমাত্র একটি যাচাই করা উত্তোলন বা হ্যান্ডলিং সিস্টেমের মধ্যে একটি ইঞ্জিনিয়ারিং লাইন গাইডিং উপাদান হিসাবে ব্যবহার করা যেতে পারে। রোল, শ্যাফ্ট, ঝোপ বা বিয়ারিং, সমর্থন, সমর্থন অংশ, welds বা bolts,ফাউন্ডেশন, ডিজাইন লোড, গতিশীল ফ্যাক্টর, নিরাপত্তা ফ্যাক্টর, পরীক্ষার প্রয়োজনীয়তা এবং অনুমোদনের সুযোগ সব নিশ্চিত করা আবশ্যক। এই যাচাই ছাড়া এটি একটি স্বাধীন উত্তোলন আনুষাঙ্গিক হিসাবে বিপণন করা উচিত নয়।
