DIN 81915 টাইপ ডি ডেক মাউন্ট করা কাস্ট স্টীল হর্ন চক
পণ্যের সংক্ষিপ্ত বিবরণ

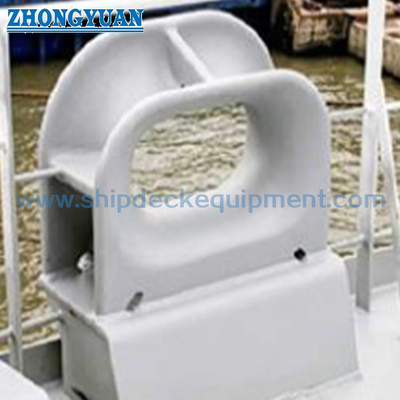

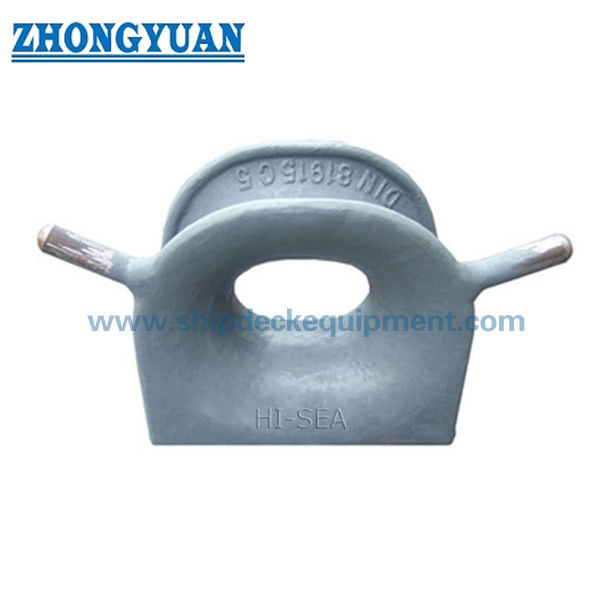

DIN 81915 টাইপ ডি চকটি জাহাজের মোরিং এবং ট্যাগিং ব্যবস্থাগুলির জন্য একটি ডেক-মাউন্ট করা বহুমুখী দড়ি গাইড।তার বন্ধ ঢালাই ইস্পাত শরীর ঘূর্ণিত যোগাযোগ পৃষ্ঠ সঙ্গে একটি সংজ্ঞায়িত দড়ি পাস প্রদান করে, যখন দুইটি টাইপ ডি হর্ন টুকরা এটি টাইপ সি কনফিগারেশনের থেকে আলাদা করে এবং উদ্দেশ্যযুক্ত সীসা এলাকার মধ্যে লাইনটি ধরে রাখতে সহায়তা করে।
ডিআইএন মিডিয়া ডিআইএন 81915:1998-08 এর বর্তমান সংস্করণ হিসাবে শিরোনামের অধীনে তালিকাভুক্ত করেছে মাল্টি-উদ্দেশ্য চক। উপলব্ধ পরামিতি টেবিলটি নামমাত্র আকার 1 থেকে 32 পর্যন্ত, SWL মানগুলি 10 থেকে 320 kN পর্যন্ত,এবং কাস্ট স্টীল ওজন 19 থেকে.5 থেকে 840 কেজি। যেহেতু উপলব্ধ টেবিলে কেবলমাত্র 1 থেকে 8 আকারের জন্য শিংয়ের টুকরোর ওজন উল্লেখ করা হয়েছে,বড় আকারের জন্য সঠিক টাইপ ডি কনফিগারেশনটি দর বা উত্পাদনের আগে নিয়ন্ত্রিত স্ট্যান্ডার্ড অঙ্কনটির সাথে নিশ্চিত করা উচিত.
দ্রুত বিবরণী
- স্ট্যান্ডার্ড এবং প্রকারঃ DIN 81915:1998-08 টাইপ D → ডেক-মাউন্ট করা শিংয়ের কনফিগারেশনের সাথে বর্তমান জার্মান মাল্টি-ফাংশন শক স্ট্যান্ডার্ড।
- অ্যাপ্লিকেশন অবস্থানঃ কোঁক, পোর্ট, জাহাজের পাশ, বা ট্যাগিং স্টেশন → জাহাজের মোরিং এবং ট্যাগিং বিন্যাস অনুযায়ী নির্বাচিত।
- নামমাত্র আকারের পরিসীমাঃ 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → উপলব্ধ টেবিল পরিসীমা; বৃহত্তর আকারের জন্য টাইপ ডি হর্নের বিবরণ নিশ্চিতকরণের প্রয়োজন।
- স্ট্যান্ডার্ড এসডব্লিউএল পরিসীমাঃ ১০৩২০ কেএন → ফিটিং রেটিংকে ডেক ফাউন্ডেশন বা সম্পূর্ণ ট্যাগিং সিস্টেমের ক্ষমতা হিসাবে বিবেচনা করা উচিত নয়।
- কাস্ট স্টিলের ওজনঃ 19.5 ¢ 840 কেজি → জিএস কলামের উপর ভিত্তি করে; 18 কেজি ন্যূনতম পৃথক জিজিজি উপাদান কলামের অন্তর্ভুক্ত।
- টাইপ ডি শিংয়ের বিন্যাসঃ দুটি শিংয়ের টুকরো → সাধারণ টাইপ সি খোলার তুলনায় দড়ি পথ নিয়ন্ত্রণ করতে সহায়তা করে।
- উপাদান বিকল্পঃ ঢালাই C-Mn ইস্পাত, ঢালাই স্টেইনলেস স্টীল, বা বিশেষ ইস্পাত → সঠিক গ্রেড এবং নিম্ন তাপমাত্রা প্রয়োজনীয়তা নিশ্চিত করা হবে।
- পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার হিসাবে রেফারেন্স → চূড়ান্ত লেপ বা পোলিশ স্টেইনলেস সমাপ্তি প্রকল্পের স্পেসিফিকেশন অনুসরণ করে।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র আকার |
এসডব্লিউএল কেএন |
b1 | বি২ | d | ই | এফ | h1 | h2 | h3 | ১ | l2 | r1 | r2 | s1 | s2 | w1 | w2 | ওজন (জিজিজি) কেজি |
ওজন (জিএস) কেজি |
ওজন ২ এর |
| 1 | 10 | 250 | 175 | 30 | 125 | 15 | 160 | 65 | 20 | 285 | 115 | R80 | R45 | 10 | 5 | 125 | 90 | 18 | 19.5 | 1.5 |
| 2 | 20 | 315 | 225 | 35 | 158 | 18 | 200 | 70 | 25 | 360 | 125 | R100 | আর ৫৭।5 | 12 | 6 | 160 | 115 | 27 | 29 | 2 |
| 3 | 30 | 390 | 275 | 40 | 195 | 21 | 250 | 75 | 32 | 450 | 140 | R125 | R70 | 14 | 7 | 200 | 140 | 44 | 48 | 3 |
| 5 | 50 | 480 | 340 | 45 | 240 | 24 | 300 | 80 | 38 | 550 | 160 | R150 | R90 | 16 | 8 | 250 | 180 | 78 | 85 | 4 |
| 8 | 80 | 585 | 415 | 50 | 293 | 27 | 360 | 90 | 45 | 680 | 180 | R180 | আর১১২।5 | 18 | 9 | 320 | 225 | 127 | 136 | 6 |
| 12 | 120 | 710 | 500 | - | 355 | 30 | 440 | 110 | 55 | 840 | - | R220 | R135 | 20 | 10 | 400 | 270 | 199 | 211 | - |
| 20 | 200 | 840 | 595 | - | 420 | 33 | 520 | 130 | 65 | 1020 | - | R260 | R160 | 22 | 11 | 500 | 320 | 302 | 325 | - |
| 32 | 320 | 1100 | 800 | - | 550 | - | 700 | 150 | 80 | 1300 | - | R350 | R200 | 35 | 20 | 600 | 400 | 770 | 840 | - |
নির্বাচন ও অনুসন্ধান গাইড
ধাপ ১ঃ DIN 81915 টাইপ D, নামমাত্র আকার, প্রয়োজনীয় SWL, এবং নতুন বিল্ডিং বা প্রতিস্থাপন প্রকল্পের জন্য উদ্ধৃতি কিনা তা নিশ্চিত করুন।
ধাপ ২ঃ দড়ি টাইপ, ব্যাসার্ধ, এমবিএল, প্রত্যাশিত লিড কোণ, এবং ট্যাগিং বা মোরিং ডিউটি প্রদান করুন। দড়ি এমবিএল চক SWL হিসাবে উল্লেখ করা উচিত নয়।
ধাপ ৩ঃ ইনস্টলেশনের অবস্থান, ডেক খোলার, ফাউন্ডেশন জ্যামিতি, ডেকের নীচের শক্তিশালীকরণ, ওয়েল্ডিং ইন্টারফেস এবং উপলব্ধ অ্যাক্সেস নিশ্চিত করুন।
ধাপ ৪ঃ উপাদান গ্রেড, নিম্ন তাপমাত্রা বা বরফ শ্রেণীর প্রয়োজনীয়তা, পৃষ্ঠ চিকিত্সা এবং স্টেইনলেস স্টীল পলিশিংয়ের প্রয়োজনীয়তা নিশ্চিত করুন।
ধাপ ৫ঃ উদ্ধৃতি দেওয়ার আগে শংসাপত্রের পরিধি নিশ্চিত করুনঃ প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র, শ্রেণির শংসাপত্র, এনডিটি বা সাক্ষী পরিদর্শন।
ধাপ ৬ঃ পরিমাণ, জাহাজের ধরন, ইনস্টলেশনের অঙ্কন বা ছবি, ডেলিভারি গন্তব্য, ইনকোটারমস এবং প্রয়োজনীয় ডেলিভারি সময়সূচী উল্লেখ করুন।
কাঠামো
ঢালাই ইস্পাত চটক শরীর. বন্ধ দড়ি খোলার. ঘূর্ণিত দড়ি-যোগাযোগ ব্যাসার্ধ. দুই টাইপ ডি শিং টুকরা. ডেক ঝালাই বেস. ঝালাই ইন্টারফেস. নির্দিষ্ট পৃষ্ঠ চিকিত্সা.
কাস্টিং, ইনস্টলেশন এবং ইঞ্জিনিয়ারিং সুবিধা
- টাইপ ডি মৌলিক বন্ধ-চক বিন্যাসে দুটি শিংয়ের টুকরো যুক্ত করে, ডেক ফিটিংকে টাইপ সি কনফিগারেশনের তুলনায় একটি পরিষ্কার দড়ি-ধারণকারী জ্যামিতি দেয়।
- ঘূর্ণায়মান দড়ি-যোগাযোগ পৃষ্ঠতলগুলি মোড়ানো বা ট্যাগিং লাইনের তীব্র স্থানীয় যোগাযোগ এবং অপ্রয়োজনীয় ঘর্ষণ হ্রাস করার জন্য ঢালাইয়ের পরে পোষাক এবং মসৃণ করা উচিত।
- মেশিনের গুণমান, আকারের পুনরাবৃত্তিযোগ্যতা, শিংয়ের সংযুক্তি জ্যামিতি, ওয়েডের সাথে সংলগ্ন অঞ্চল এবং সনাক্তকরণযোগ্যতা সম্মত পরিদর্শন পরিকল্পনার সাথে সামঞ্জস্যপূর্ণভাবে নিয়ন্ত্রণ করা উচিত।
- ডেক-ওয়েল্ডেড বেসটি সমর্থনকারী কাঠামোর মধ্যে লাইন শক্তি স্থানান্তর করে; ডেক ফাউন্ডেশন, ডেকের নীচের শক্তিশালীকরণ, ওয়েডের বিবরণ এবং লোডের দিকটি শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।
- উল্লিখিত SWL হ'ল উপলব্ধ টেবিল থেকে ফিটিং মান। বোর্ডের অনুমোদিত অপারেটিং লোডটি সম্পূর্ণ বিন্যাস দ্বারা সীমাবদ্ধ, শক, ওয়েডস, ফাউন্ডেশন, ডেক কাঠামো,এবং অনুমোদিত লোড কেস.
- নামমাত্র আকারের জন্য যেখানে উপলব্ধ টেবিলে শিং-পিস ওজন উল্লেখ করা হয় না, টাইপ ডি জ্যামিতি এবং সরবরাহের সুযোগটি উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।
কাস্টম অ্যাট্রিবিউট
- স্ট্যান্ডার্ডঃ DIN 81915:1998-08 → বর্তমান DIN সংস্করণ বহুমুখী চকগুলির জন্য।
- টাইপঃ টাইপ ডি → ডেক-মাউন্টড বন্ধ চক দুই শিং টুকরা টাইপ সি তুলনায়।
- নামমাত্র আকারঃ 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → প্রয়োজনীয় SWL, দড়ি পথ, এবং অনুমোদিত জাহাজ অঙ্কন দ্বারা নির্বাচন করুন।
- SWL: 10?? 320 kN → স্ট্যান্ডার্ড ফিটিং মান ব্যবহার করুন এবং সমর্থনকারী ডেক কাঠামো পৃথকভাবে যাচাই করুন।
- উপাদানঃ প্রধান সরবরাহের বিকল্প হিসাবে C-Mn ইস্পাত cast কাস্ট স্টিল বা বিশেষ নিম্ন তাপমাত্রার ইস্পাত যা নিশ্চিতকরণের সাপেক্ষে।
- ইনস্টলেশনঃ ডেক ওয়েল্ড → ফাউন্ডেশন, ওয়েল্ডের বিবরণ, ডেক খোলার এবং ডেকের নীচের শক্তিশালীকরণ নিশ্চিত করতে হবে।
- সারফেস ট্রিটমেন্টঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত সিস্টেমটি পাত্রে লেপ স্পেসিফিকেশন অনুসরণ করে।
- শংসাপত্রের প্রয়োজনীয়তাঃ প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → শ্রেণীর অনুমোদন এবং সাক্ষীর সুযোগ উত্পাদনের আগে সম্মত হতে হবে।
কিভাবে কাজ করে
Rope approaches the deck chock → Rope enters the closed opening between the Type D horns → Rounded contact surfaces guide the lead → Local line force is transferred through the cast body and welded base → Deck foundation distributes the load into the ship structure
অ্যাপ্লিকেশন
কমান্ডো মোরিং স্টেশন∙ কমান্ডো মোরিং স্টেশন∙ জাহাজের পাশের দড়ি লিড∙ ট্যাগিং স্টেশন∙ ট্যাগবোট∙ মালবাহী জাহাজ∙ ট্যাঙ্কার∙ ওয়ার্কবোট∙ নতুন বিল্ডিং এবং প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেট এবং পরিদর্শন প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, অনুমোদিত অঙ্কন এবং শ্রেণিবদ্ধকরণ সমাজের পদ্ধতি অনুযায়ী সংগঠিত করা যেতে পারে।ক্রয় আদেশে উল্লেখ না করা পর্যন্ত এগুলি অন্তর্ভুক্ত বলে মনে করা হয় না.
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: DIN 81915 টাইপ ডি এবং টাইপ সি এর মধ্যে প্রধান পার্থক্য কী?
এ 1: টাইপ ডি এর মধ্যে দড়ি-প্রবেশের এলাকার চারপাশে দুটি শিংয়ের টুকরো রয়েছে, যখন টাইপ সি হ'ল এই শিংগুলি ছাড়াই সংশ্লিষ্ট বন্ধ বিন্যাস। শিংগুলি শিংটিকে নির্ধারিত সীসা এলাকার মধ্যে রাখতে সহায়তা করে,কিন্তু সঠিক কনফিগারেশন মান বা অনুমোদিত অঙ্কন অনুসরণ করতে হবে.
প্রশ্ন ২ঃ সঠিক নামমাত্র আকার কীভাবে নির্বাচন করা উচিত?
A2: প্রয়োজনীয় চোক SWL, দড়ি টাইপ এবং ব্যাসার্ধ, দড়ি MBL, লিড কোণ, ডেক বিন্যাস, ইনস্টলেশন স্থান, এবং অনুমোদিত mooring বা ট্যাগিং গণনা দ্বারা নির্বাচন করুন।শুধুমাত্র পণ্যের ওজন বা প্রতিস্থাপন দড়ি দ্বারা নির্বাচন করবেন না চক SWL জন্য MBL.
প্রশ্ন 3: 1 থেকে 32 পর্যন্ত সমস্ত নামমাত্র আকার টাইপ ডি হিসাবে উপলব্ধ?
A3: উপলভ্য টেবিলে 1 থেকে 32 আকারের তালিকা রয়েছে, কিন্তু পৃথক শিং-পিস ওজন শুধুমাত্র 1 থেকে 8 আকারের জন্য প্রদর্শিত হয়। টাইপ ডি জ্যামিতি, শিং সরবরাহ এবং আকারের তথ্য 12, 20,এবং ৩২ এর উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত.
