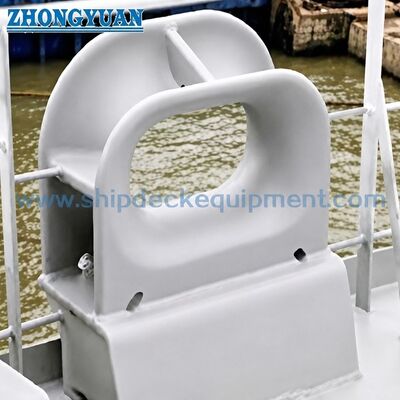

ডেক-মাউন্ট করা কাস্ট স্টীল মোরিং চক জাহাজ মোরিং এবং ট্যাগিং জন্য শিং সঙ্গে DIN 81915:1998 ফর্ম ডি
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| টাইপ: | D টাইপ | উপকরণ: | কাস্টিং সি-এমএন স্টিল, কাস্টিং স্টেইনলেস স্টিল, আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে |
|---|---|---|---|
| প্রযুক্তিগত মান: | DIN 81915:1998-8 | ওজন: | 18 থেকে 840 কেজি |
| সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ স্টেইনলেস স্টিল, কাস্টমাইজড পৃষ্ঠ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS |
| বিশেষভাবে তুলে ধরা: | DIN 81915 ডেক মাউন্টড চক,জাহাজের ট্যাগিং ডেক মাউন্ট করা চক,কাস্টিং স্টীল ডেক মাউন্ট চক |
||
পণ্যের বর্ণনা

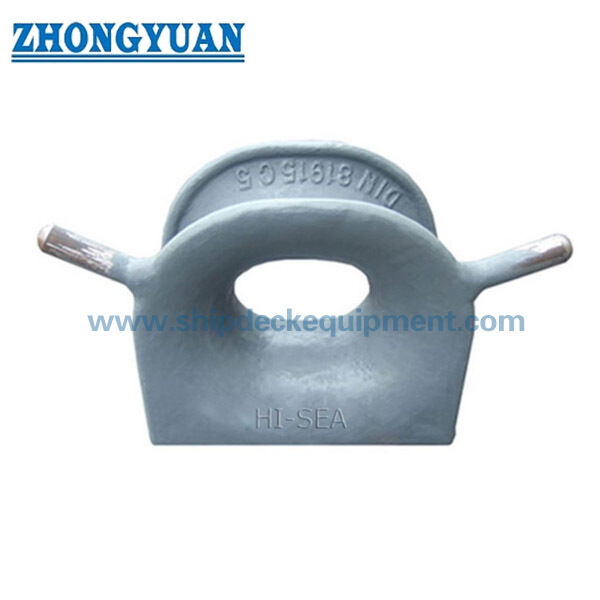

হর্ন সহ ডেক-মাউন্টেড কাস্ট স্টিল মুরিং চক জাহাজ মুরিং এবং টাগিংয়ের জন্য | DIN 81915:1998 ফর্ম D
পণ্যের সংক্ষিপ্ত বিবরণ
DIN 81915 টাইপ D চক হল জাহাজ মুরিং এবং টাগিং ব্যবস্থার জন্য একটি ডেক-মাউন্টেড মাল্টি-পারপাস রোপ গাইড। এর বন্ধ কাস্ট-স্টিল বডি গোলাকার সংস্পর্শ পৃষ্ঠ সহ একটি সংজ্ঞায়িত রোপ প্যাসেজ সরবরাহ করে, যখন দুটি টাইপ D হর্ন পিস এটিকে টাইপ C কনফিগারেশন থেকে আলাদা করে এবং লাইনটিকে উদ্দিষ্ট লিড এলাকার মধ্যে ধরে রাখতে সহায়তা করে।
DIN মিডিয়া DIN 81915:1998-08 কে মাল্টি-পারপাস চক শিরোনামের অধীনে বর্তমান সংস্করণ হিসাবে তালিকাভুক্ত করে। উপলব্ধ প্যারামিটার টেবিলে 1 থেকে 32 পর্যন্ত নমিনাল সাইজ, 10 থেকে 320 kN পর্যন্ত SWL মান এবং 19.5 থেকে 840 কেজি পর্যন্ত কাস্ট-স্টিল ওজন অন্তর্ভুক্ত রয়েছে। যেহেতু হর্ন-পিস ওজন উপলব্ধ টেবিলে শুধুমাত্র 1 থেকে 8 আকারের জন্য উল্লেখ করা হয়েছে, তাই বড় আকারের জন্য সঠিক টাইপ D কনফিগারেশন উদ্ধৃতি বা উৎপাদনের আগে নিয়ন্ত্রিত স্ট্যান্ডার্ড ড্রয়িংয়ের বিপরীতে নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
- স্ট্যান্ডার্ড এবং প্রকার: DIN 81915:1998-08 টাইপ D → বর্তমান জার্মান মাল্টি-পারপাস চক স্ট্যান্ডার্ড একটি ডেক-মাউন্টেড হর্ন কনফিগারেশন সহ।
- অ্যাপ্লিকেশন পজিশন: বো, স্টার্ন, জাহাজের পাশ, বা টাগিং স্টেশন → জাহাজের মুরিং এবং টাগিং ব্যবস্থা অনুযায়ী নির্বাচিত।
- নমিনাল সাইজ রেঞ্জ: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → উপলব্ধ টেবিল রেঞ্জ; বড় আকারের জন্য টাইপ D হর্ন বিবরণ নিশ্চিতকরণের প্রয়োজন।
- স্ট্যান্ডার্ড SWL রেঞ্জ: 10–320 kN → ফিটিং রেটিং ডেক ফাউন্ডেশন বা সম্পূর্ণ টাগিং সিস্টেমের ক্ষমতা হিসাবে বিবেচিত হবে না।
- কাস্ট-স্টিল ওজন: 19.5–840 কেজি → GS কলামের উপর ভিত্তি করে; 18 কেজি ন্যূনতম পৃথক GGG উপাদান কলামের অন্তর্গত।
- টাইপ D হর্ন ব্যবস্থা: দুটি হর্ন পিস → প্লেইন টাইপ C খোলার তুলনায় রোপ পাথ নিয়ন্ত্রণে সহায়তা করে।
- উপাদান বিকল্প: কাস্ট C-Mn স্টিল, কাস্ট স্টেইনলেস স্টিল, বা বিশেষ স্টিল → সঠিক গ্রেড এবং নিম্ন-তাপমাত্রার প্রয়োজনীয়তা নিশ্চিত করতে হবে।
- সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত কোটিং বা পালিশ করা স্টেইনলেস ফিনিশ প্রকল্পের স্পেসিফিকেশন অনুসরণ করে।
প্রধান প্রযুক্তিগত প্যারামিটার
| নমিনাল size |
SWL KN |
b1 | b2 | d | e | f | h1 | h2 | h3 | l1 | l2 | r1 | r2 | s1 | s2 | w1 | w2 | ওজন (GGG) কেজি |
ওজন (GS) কেজি |
ওজন 2 টির |
| 1 | 10 | 250 | 175 | 30 | 125 | 15 | 160 | 65 | 20 | 285 | 115 | R80 | R45 | 10 | 5 | 125 | 90 | 18 | 19.5 | 1.5 |
| 2 | 20 | 315 | 225 | 35 | 158 | 18 | 200 | 70 | 25 | 360 | 125 | R100 | R57.5 | 12 | 6 | 160 | 115 | 27 | 29 | 2 |
| 3 | 30 | 390 | 275 | 40 | 195 | 21 | 250 | 75 | 32 | 450 | 140 | R125 | R70 | 14 | 7 | 200 | 140 | 44 | 48 | 3 |
| 5 | 50 | 480 | 340 | 45 | 240 | 24 | 300 | 80 | 38 | 550 | 160 | R150 | R90 | 16 | 8 | 250 | 180 | 78 | 85 | 4 |
| 8 | 80 | 585 | 415 | 50 | 293 | 27 | 360 | 90 | 45 | 680 | 180 | R180 | R112.5 | 18 | 9 | 320 | 225 | 127 | 136 | 6 |
| 12 | 120 | 710 | 500 | - | 355 | 30 | 440 | 110 | 55 | 840 | - | R220 | R135 | 20 | 10 | 400 | 270 | 199 | 211 | - |
| 20 | 200 | 840 | 595 | - | 420 | 33 | 520 | 130 | 65 | 1020 | - | R260 | R160 | 22 | 11 | 500 | 320 | 302 | 325 | - |
| 32 | 320 | 1100 | 800 | - | 550 | - | 700 | 150 | 80 | 1300 | - | R350 | R200 | 35 | 20 | 600 | 400 | 770 | 840 | - |
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
ধাপ 1: DIN 81915 টাইপ D, নমিনাল সাইজ, প্রয়োজনীয় SWL নিশ্চিত করুন এবং উদ্ধৃতিটি নতুন নির্মাণ বা প্রতিস্থাপন প্রকল্পের জন্য কিনা তা নিশ্চিত করুন।
ধাপ 2: রোপের প্রকার, ব্যাস, MBL, প্রত্যাশিত লিড অ্যাঙ্গেল এবং টাগিং বা মুরিং ডিউটি প্রদান করুন। রোপ MBL কে চক SWL হিসাবে উল্লেখ করা উচিত নয়।
ধাপ 3: ইনস্টলেশন পজিশন, ডেক ওপেনিং, ফাউন্ডেশন জ্যামিতি, আন্ডার-ডেক রিইনফোর্সমেন্ট, ওয়েল্ডিং ইন্টারফেস এবং উপলব্ধ অ্যাক্সেস নিশ্চিত করুন।
ধাপ 4: উপাদান গ্রেড, নিম্ন-তাপমাত্রা বা বরফ-ক্লাস প্রয়োজনীয়তা, সারফেস ট্রিটমেন্ট এবং যেকোনো স্টেইনলেস-স্টিল পলিশিং প্রয়োজনীয়তা নিশ্চিত করুন।
ধাপ 5: উদ্ধৃতির আগে সার্টিফিকেটের সুযোগ নিশ্চিত করুন: প্রস্তুতকারকের সার্টিফিকেট, উপাদান সার্টিফিকেট, ক্লাস সার্টিফিকেট, NDT, বা সাক্ষী পরিদর্শন।
ধাপ 6: পরিমাণ, জাহাজের প্রকার, ইনস্টলেশন ড্রয়িং বা ছবি, ডেলিভারি গন্তব্য, ইনকোটার্মস এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।
গঠন
কাস্ট স্টিল চক বডি | বন্ধ রোপ ওপেনিং | গোলাকার রোপ-কন্টাক্ট রেডিয়াই | দুটি টাইপ D হর্ন পিস | ডেক-ওয়েল্ডেড বেস | ওয়েল্ডিং ইন্টারফেস | নির্দিষ্ট সারফেস ট্রিটমেন্ট
কাস্টিং, ইনস্টলেশন এবং ইঞ্জিনিয়ারিং সুবিধা
- টাইপ D বেসিক ক্লোজড-চক ব্যবস্থার সাথে দুটি হর্ন পিস যোগ করে, যা ডেক ফিটিংকে টাইপ C কনফিগারেশনের চেয়ে স্পষ্ট রোপ-রিটেইনিং জ্যামিতি দেয়।
- কাস্টিংয়ের পরে গোলাকার রোপ-কন্টাক্ট পৃষ্ঠগুলি ড্রেস এবং মসৃণ করা উচিত যাতে স্থানীয় তীক্ষ্ণ যোগাযোগ এবং মুরিং বা টাগিং লাইনের উপর অপ্রয়োজনীয় ঘর্ষণ হ্রাস করা যায়।
- কাস্টিংয়ের গুণমান, মাত্রিক পুনরাবৃত্তিযোগ্যতা, হর্ন অ্যাটাচমেন্ট জ্যামিতি, ওয়েল্ড-সংলগ্ন এলাকা এবং ট্রেসেবিলিটি সম্মত পরিদর্শন পরিকল্পনা অনুযায়ী নিয়ন্ত্রণ করা উচিত।
- ডেক-ওয়েল্ডেড বেস লাইন ফোর্সকে সহায়ক কাঠামোর মধ্যে স্থানান্তর করে; ডেক ফাউন্ডেশন, আন্ডার-ডেক রিইনফোর্সমেন্ট, ওয়েল্ড ডিটেইলস এবং লোড ডিরেকশন শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।
- উল্লেখিত SWL হল উপলব্ধ টেবিল থেকে ফিটিং মান। অনবোর্ড অপারেটিং লোড সম্পূর্ণ ব্যবস্থা দ্বারা সীমাবদ্ধ, যার মধ্যে চক, ওয়েল্ড, ফাউন্ডেশন, ডেক স্ট্রাকচার এবং অনুমোদিত লোড কেস অন্তর্ভুক্ত।
- যে নমিনাল সাইজগুলির জন্য উপলব্ধ টেবিলে হর্ন-পিস ওজন উল্লেখ করা নেই, সেগুলির জন্য টাইপ D জ্যামিতি এবং সরবরাহ স্কোপ উদ্ধৃতির আগে নিশ্চিত করা উচিত।
কাস্টম অ্যাট্রিবিউটস
- স্ট্যান্ডার্ড: DIN 81915:1998-08 → মাল্টি-পারপাস চকের জন্য বর্তমান DIN সংস্করণ।
- টাইপ: টাইপ D → টাইপ C এর তুলনায় দুটি হর্ন পিস সহ ডেক-মাউন্টেড ক্লোজড চক।
- নমিনাল সাইজ: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → প্রয়োজনীয় SWL, রোপ পাথ এবং অনুমোদিত জাহাজের ড্রয়িং দ্বারা নির্বাচন করুন।
- SWL: 10–320 kN → স্ট্যান্ডার্ড ফিটিং মান ব্যবহার করুন এবং সহায়ক ডেক কাঠামো আলাদাভাবে যাচাই করুন।
- উপাদান: কাস্ট C-Mn স্টিল প্রধান সরবরাহ বিকল্প হিসাবে → কাস্ট স্টেইনলেস স্টিল বা বিশেষ নিম্ন-তাপমাত্রার স্টিল নিশ্চিতকরণের সাপেক্ষে।
- ইনস্টলেশন: ডেক ওয়েল্ডেড → ফাউন্ডেশন, ওয়েল্ড ডিটেইল, ডেক ওপেনিং এবং আন্ডার-ডেক রিইনফোর্সমেন্ট নিশ্চিত করতে হবে।
- সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত সিস্টেম জাহাজের কোটিং স্পেসিফিকেশন অনুসরণ করে।
- সার্টিফিকেট প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → ক্লাস অনুমোদন এবং সাক্ষী স্কোপ উৎপাদনের আগে সম্মত হতে হবে।
কিভাবে কাজ করে
রোপ ডেক চকের কাছে আসে → রোপ টাইপ D হর্নের মধ্যে বন্ধ খোলার মধ্যে প্রবেশ করে → গোলাকার সংস্পর্শ পৃষ্ঠগুলি লিড গাইড করে → স্থানীয় রোপ ফোর্স কাস্ট বডি এবং ওয়েল্ডেড বেসের মাধ্যমে স্থানান্তরিত হয় → ডেক ফাউন্ডেশন লোড জাহাজের কাঠামোর মধ্যে বিতরণ করে
অ্যাপ্লিকেশন
বো মুরিং স্টেশন | স্টার্ন মুরিং স্টেশন | জাহাজের পাশের রোপ লিড | টাগিং স্টেশন | টাগবোট | কার্গো জাহাজ | ট্যাঙ্কার | ওয়ার্কবোট | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, অনুমোদিত ড্রয়িং এবং ক্লাসিফিকেশন সোসাইটি পদ্ধতি অনুযায়ী সার্টিফিকেট এবং পরিদর্শন ব্যবস্থা করা যেতে পারে। ক্রয় আদেশে উল্লেখ না থাকলে সেগুলি অন্তর্ভুক্ত বলে ধরে নেওয়া হয় না।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা সার্টিফিকেট।
ড্রয়িং এবং ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: DIN 81915 টাইপ D এবং টাইপ C এর মধ্যে প্রধান পার্থক্য কী?
উত্তর 1: টাইপ D-তে রোপ-এন্ট্রি এলাকার চারপাশে দুটি হর্ন পিস অন্তর্ভুক্ত থাকে, যখন টাইপ C হল এই হর্নগুলি ছাড়া সংশ্লিষ্ট বন্ধ ব্যবস্থা। হর্নগুলি রোপটিকে উদ্দিষ্ট লিড এলাকার মধ্যে রাখতে সাহায্য করে, তবে সঠিক কনফিগারেশন অবশ্যই স্ট্যান্ডার্ড বা অনুমোদিত ড্রয়িং অনুসরণ করতে হবে।
প্রশ্ন 2: সঠিক নমিনাল সাইজ কিভাবে নির্বাচন করা উচিত?
উত্তর 2: প্রয়োজনীয় চক SWL, রোপের প্রকার এবং ব্যাস, রোপ MBL, লিড অ্যাঙ্গেল, ডেক লেআউট, ইনস্টলেশন স্পেস এবং অনুমোদিত মুরিং বা টাগিং ক্যালকুলেশন দ্বারা নির্বাচন করুন। শুধুমাত্র পণ্যের ওজন দ্বারা নির্বাচন করবেন না বা রোপ MBL কে চক SWL এর বিকল্প হিসাবে ব্যবহার করবেন না।
প্রশ্ন 3: সমস্ত নমিনাল সাইজ 1 থেকে 32 কি টাইপ D হিসাবে উপলব্ধ?
উত্তর 3: উপলব্ধ টেবিলে 1 থেকে 32 পর্যন্ত সাইজ তালিকাভুক্ত করা হয়েছে, তবে পৃথক হর্ন-পিস ওজন শুধুমাত্র 1 থেকে 8 পর্যন্ত সাইজের জন্য দেখানো হয়েছে। তাই টাইপ D জ্যামিতি, হর্ন সরবরাহ এবং 12, 20 এবং 32 আকারের জন্য মাত্রিক ডেটা উদ্ধৃতির আগে নিশ্চিত করা উচিত।
