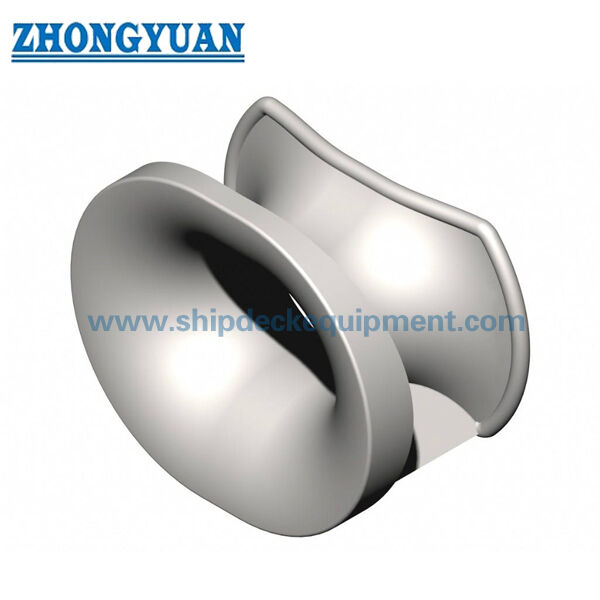

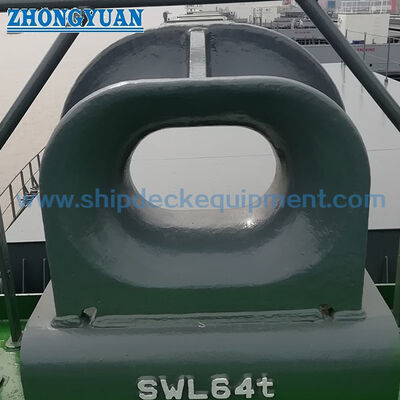

জাহাজ নোঙর ও টাগিংয়ের জন্য বালওয়ার্ক-মাউন্টেড কাস্ট স্টিল পানামা চোক | DIN 81915:1998 ফর্ম এ

জাহাজের নোঙর ও টাগিংয়ের জন্য বালওয়ার্ক-মাউন্টেড কাস্ট স্টিল পানামা চক | DIN 81915:1998 ফর্ম এ

পণ্যের সংক্ষিপ্ত বিবরণ

DIN 81915 ফর্ম এ বালওয়ার্ক-মাউন্টেড নোঙর চক হল একটি কাস্ট স্টিলের দড়ি গাইড যা জাহাজের বালওয়ার্কে ব্যবহৃত হয় যেখানে নোঙর বা টাগিংয়ের দড়ির একটি নির্দিষ্ট বন্ধ পথ এবং মসৃণ দড়ি-যোগাযোগের ব্যাসার্ধের প্রয়োজন হয়। এটি দড়ির অবস্থান সীমিত করতে এবং বার্থিং, শিফটিং, বন্দর নোঙর এবং প্রযোজ্য ক্ষেত্রে টাগিং-দড়ির বিন্যাসের সময় দড়ি এবং জাহাজের কাঠামোর মধ্যে সরাসরি ঘর্ষণ কমাতে সাহায্য করে।

এই পৃষ্ঠাটি সরবরাহকৃত DIN 81915 ডেটার উপর ভিত্তি করে ফর্ম এ বালওয়ার্ক-মাউন্টেড কনফিগারেশনের জন্য লেখা হয়েছে। এই পৃষ্ঠাটিকে লিফটিং পণ্যের পৃষ্ঠা হিসাবে বিবেচনা করা উচিত নয়। চূড়ান্ত উপাদানের গ্রেড, ওয়েল্ড ইন্টারফেস, স্থানীয় বালওয়ার্ক শক্তিশালীকরণ, পৃষ্ঠের চিকিত্সা এবং শংসাপত্রের পরিধি জাহাজের অঙ্কন এবং প্রকল্পের স্পেসিফিকেশন অনুযায়ী নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: বালওয়ার্ক-মাউন্টেড পানামা চক / বন্ধ নোঙর চক → নোঙর বা টাগিংয়ের দড়িগুলিকে একটি নিয়ন্ত্রিত দড়ি পথের মাধ্যমে গাইড করে।
• মান এবং ফর্ম: DIN 81915 ফর্ম এ → বালওয়ার্ক-মাউন্টেড চকের জ্যামিতি এবং নামমাত্র আকারের নির্বাচনের জন্য জার্মান স্ট্যান্ডার্ড রেফারেন্স।
• নামমাত্র আকারের পরিসীমা: ১ / ২ / ৩ / ৫ / ৮ / ১২ / ২০ / ৩২ → এসডব্লিউএল, দড়ির বিন্যাস, ইনস্টলেশন স্থান এবং জাহাজের অঙ্কন অনুযায়ী নির্বাচিত।
• সরবরাহকৃত ডেটা থেকে এসডব্লিউএল পরিসীমা: ১০ থেকে ৩২০ kN → পণ্যের নির্বাচন লোড হিসাবে ব্যবহৃত হয়, দড়ির এমবিএল, ব্রেকিং লোড, প্রুফ লোড বা টেস্ট লোডের সাথে মেশানো যাবে না।
• উপাদানের বিকল্প: কাস্টিং সি-এমএন স্টিল, কাস্টিং স্টেইনলেস স্টিল এবং বরফ-শ্রেণীর বা প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তার জন্য বিশেষ ইস্পাত → উদ্ধৃতির আগে চূড়ান্ত উপাদানের গ্রেড নিশ্চিত করা উচিত।
• সরবরাহকৃত ডেটা থেকে ওজনের পরিসীমা: ১৬.৫ থেকে ৮৪০ কেজি উপাদানের রেফারেন্স এবং নামমাত্র আকারের উপর নির্ভর করে → হ্যান্ডলিং, প্যাকিং, ইনস্টলেশন পরিকল্পনা এবং মালবাহী অনুমানের জন্য দরকারী।
• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → পালিশ করা স্টেইনলেস স্টিল বা কাস্টমাইজড পৃষ্ঠের চিকিত্সা নির্দিষ্ট করা হলে আলোচনা করা যেতে পারে।
• উৎপাদন ফোকাস: মসৃণ দড়ি-যোগাযোগের ব্যাসার্ধ, ঢালাই করা বডির সুস্থতা, প্রান্তের ড্রেসিং, বালওয়ার্ক মাউন্টিং ইন্টারফেস, মাত্রিক নিয়ন্ত্রণ এবং শংসাপত্রের পরিধি নিশ্চিতকরণ।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: জাহাজের অঙ্কন অনুযায়ী DIN 81915 ফর্ম এ বালওয়ার্ক-মাউন্টেড নোঙর চক এবং নামমাত্র আকার ১ / ২ / ৩ / ৫ / ৮ / ১২ / ২০ / ৩২ নিশ্চিত করুন।

ধাপ ২: প্রয়োজনীয় এসডব্লিউএল, নোঙর বা টাগিং দড়ির দিক, দড়ির প্রকার, দড়ির ব্যাস এবং চকটি নতুন নির্মাণ বা প্রতিস্থাপনের জন্য কিনা তা নিশ্চিত করুন।

ধাপ ৩: বালওয়ার্ক মাউন্টিং অবস্থান, খোলার অ্যালাইনমেন্ট, ওয়েল্ড ইন্টারফেস, চারপাশের হালের শক্তিশালীকরণ এবং উপলব্ধ ইনস্টলেশন স্থান নিশ্চিত করুন।

ধাপ ৪: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: কাস্ট স্টিল, কাস্টিং স্টেইনলেস স্টিল, বরফ-শ্রেণীর ব্যবহারের জন্য বিশেষ ইস্পাত, বা অন্য নির্দিষ্ট উপাদান।

ধাপ ৫: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: ইপোক্সি শপ প্রাইমার সহ Sa 2.5 ব্লাস্টিং রেফারেন্স হিসাবে, চূড়ান্ত পেইন্ট সিস্টেম, পালিশ করা স্টেইনলেস স্টিল পৃষ্ঠ, বা কাস্টমাইজড কোটিং।

ধাপ ৬: উদ্ধৃতির আগে শংসাপত্রের পরিধি নিশ্চিত করুন: প্রস্তুতকারকের শংসাপত্র, উপাদানের শংসাপত্র, ক্লাস শংসাপত্র, সাক্ষী পরিদর্শন, বা প্রকল্প-নির্দিষ্ট অনুমোদন।

ধাপ ৭: পরিমাণ, সরবরাহের গন্তব্য, প্রয়োজনীয় সরবরাহের সময়, ইনস্টলেশন অঙ্কন এবং উপলব্ধ থাকলে রেফারেন্স ছবি সরবরাহ করুন।

কাঠামো

ঢালাই করা চক বডি | বন্ধ দড়ি পথ | মসৃণ দড়ি-যোগাযোগের ব্যাসার্ধ | বালওয়ার্ক মাউন্টিং ইন্টারফেস | গোলাকার দড়ি গাইড খোলা | ঢালাই করা পৃষ্ঠের ফিনিশিং | শপ প্রাইমার বা নির্দিষ্ট পৃষ্ঠের চিকিত্সা

কাস্টিং, ইনস্টলেশন এবং ইঞ্জিনিয়ারিং সুবিধা

• বন্ধ চকের জ্যামিতি নোঙর বা টাগিংয়ের দড়িটিকে একটি নির্দিষ্ট দড়ি পথের মধ্যে রাখতে সাহায্য করে এবং দড়ি ও বালওয়ার্ক প্রান্তের মধ্যে সরাসরি যোগাযোগ কমায়।
• মসৃণ দড়ি-যোগাযোগের ব্যাসার্ধগুলি ঢালাইয়ের পরে ধারালো স্থানীয় যোগাযোগ কমাতে এবং ফাইবার দড়ি বা তারের দড়ি রক্ষা করতে সাহায্য করার জন্য ড্রেস এবং পরীক্ষা করা উচিত।
• প্রকল্পের একটি নির্দিষ্ট আকৃতি, পুনরাবৃত্তিযোগ্য জ্যামিতি এবং প্রকল্প-নির্দিষ্ট পরিদর্শন পরিধি সহ একটি শক্তিশালী দড়ি গাইডের প্রয়োজন হলে কাস্ট স্টিলের সরবরাহ উপযুক্ত।
• বালওয়ার্ক-মাউন্টেড বিন্যাসটি স্থানীয় হালের শক্তিশালীকরণ, দড়ির লিড কোণ, ওয়েল্ড ডিটেইল এবং শিপইয়ার্ড ইনস্টলেশন পদ্ধতির সাথে একসাথে পর্যালোচনা করা উচিত।
• সরবরাহকৃত এসডব্লিউএল পরিসীমা একটি স্পষ্ট নির্বাচন ভিত্তি প্রদান করে, তবে এটি দড়ির এমবিএল, দড়ির ব্রেকিং লোড, প্রুফ লোড বা টেস্ট লোডের সাথে বিভ্রান্ত হওয়া উচিত নয়।
• সরবরাহকৃত টেবিলে জিজিজি এবং জিএস ওজনের রেফারেন্স আলাদা রাখা উচিত। কাস্ট স্টিলের উদ্ধৃতির জন্য, চূড়ান্ত উপাদানের গ্রেড এবং ওজনের রেফারেন্স নিশ্চিত করা উচিত।
• প্রয়োজনে জাহাজের স্পেসিফিকেশন বা ক্লাস অনুমোদনের পদ্ধতি দ্বারা এফইএ-ভিত্তিক পর্যালোচনা, কাস্টিং পরিদর্শন, এনডিটি স্কোপ, বা ক্লাস সাক্ষী পরিদর্শন ব্যবস্থা করা যেতে পারে।

কাস্টম অ্যাট্রিবিউটস

• মান: DIN 81915:1998-08 → যখন শিপইয়ার্ড বা মালিকের স্পেসিফিকেশন DIN বালওয়ার্ক বা ডেক-মাউন্টেড নোঙর চকের মাত্রা প্রয়োজন হয় তখন ব্যবহার করুন।
• ফর্ম: ফর্ম এ → নোঙর এবং টাগিং দড়ি গাইডেন্সের জন্য বালওয়ার্ক-মাউন্টেড বন্ধ চক কনফিগারেশন।
• নামমাত্র আকার: ১ / ২ / ৩ / ৫ / ৮ / ১২ / ২০ / ৩২ → এসডব্লিউএল, দড়ি পথ এবং জাহাজের অঙ্কন অনুযায়ী নির্বাচন করুন।
• এসডব্লিউএল: সরবরাহকৃত ডেটা থেকে ১০–৩২০ kN → পণ্যের নির্বাচন লোড, দড়ির এমবিএল বা ব্রেকিং লোড নয়।
• উপাদান: কাস্টিং সি-এমএন স্টিল / কাস্টিং স্টেইনলেস স্টিল / বিশেষ ইস্পাত বিকল্প → চূড়ান্ত গ্রেড এবং শংসাপত্রের পরিধি উৎপাদনের আগে নিশ্চিত করা উচিত।
• পৃষ্ঠের চিকিত্সা: রেফারেন্স হিসাবে Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার → চূড়ান্ত কোটিং জাহাজের পেইন্টিং স্পেসিফিকেশন বা গ্রাহকের প্রয়োজনীয়তা অনুসরণ করে।
• ইনস্টলেশন: বালওয়ার্ক-মাউন্টেড → স্থানীয় শক্তিশালীকরণ, ওয়েল্ড ডিটেইল এবং ইনস্টলেশন পদ্ধতি অঙ্কন দ্বারা নিশ্চিত করা উচিত।
• শংসাপত্রের প্রয়োজনীয়তা: অর্ডার স্কোপ অনুযায়ী উপলব্ধ → উদ্ধৃতির আগে ক্লাস পরিদর্শন এবং শংসাপত্রের স্তর নিশ্চিত করা উচিত।

এটি কিভাবে কাজ করে

নোঙর বা টাগিংয়ের দড়ি বালওয়ার্ক এলাকার কাছে আসে → দড়ি বন্ধ চকের খোলা দিয়ে যায় → মসৃণ ঢালাই করা যোগাযোগ ব্যাসার্ধ দড়ির পথ নির্দেশ করে → স্থানীয় যোগাযোগের শক্তি বালওয়ার্ক কাঠামোতে স্থানান্তরিত হয় → প্রকল্পের প্রয়োজনীয়তা অনুযায়ী পরিদর্শন এবং চূড়ান্ত কোটিং সম্পন্ন হয়

অ্যাপ্লিকেশন

কার্গো জাহাজ | বাল্ক ক্যারিয়ার | ট্যাঙ্কার | কন্টেইনার জাহাজ | টাগবোট | ওয়ার্কবোট | বার্জ | বালওয়ার্ক নোঙর স্টেশন | টাগিং-দড়ি গাইড পজিশন | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প

শংসাপত্র ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন পরিধি, উপাদানের ট্রেসেবিলিটি এবং ক্লাস সোসাইটির অনুমোদন পদ্ধতি অনুযায়ী শংসাপত্র ব্যবস্থা করা যেতে পারে।

শংসাপত্র: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: DIN 81915 ফর্ম এ কি একটি লিফটিং পণ্য?

উত্তর ১: না। এই পণ্যটি একটি বালওয়ার্ক-মাউন্টেড নোঙর / টাগিং দড়ি চক যা দড়ির পথ নির্দেশ এবং সীমিত করতে ব্যবহৃত হয়। এটিকে লিফটিং আই, লিফটিং প্যাড, পুলিং উইঞ্চ বা লিফটিং অ্যাক্সেসরি হিসাবে বর্ণনা করা উচিত নয়।

প্রশ্ন ২: টেবিলের এসডব্লিউএল কি দড়ির ব্রেকিং লোড হিসাবে বিবেচনা করা যেতে পারে?

উত্তর ২: না। সরবরাহকৃত টেবিলের এসডব্লিউএল মানগুলি পণ্যের নির্বাচন লোড। দড়ির এমবিএল, দড়ির ব্রেকিং লোড, প্রুফ লোড এবং টেস্ট লোড ভিন্ন ধারণা এবং জাহাজের নোঙর বা টাগিং বিন্যাস অনুযায়ী আলাদাভাবে নিশ্চিত করা উচিত।

প্রশ্ন ৩: উদ্ধৃতির আগে কি তথ্য প্রয়োজন?

উত্তর ৩: DIN 81915 ফর্ম এ, নামমাত্র আকার, এসডব্লিউএল, উপাদানের গ্রেড, পৃষ্ঠের চিকিত্সা, পরিমাণ, ইনস্টলেশন অঙ্কন, শংসাপত্রের প্রয়োজনীয়তা, সরবরাহের গন্তব্য এবং প্রয়োজনীয় সরবরাহের সময় নিশ্চিত করুন।
