ISO 13729 টাইপ একটি ডেক মাউন্টেড কাস্টিং স্টিল ক্লোজড মুরিং চক শিপ টোয়িং ইকুইপমেন্ট
পণ্যের বিবরণ:
উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | Zhongyuan |
সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
মডেল নম্বার: | স্ট্যান্ডার্ড এবং কাস্টমাইজড |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 1 |
---|---|
মূল্য: | As per quotation |
প্যাকেজিং বিবরণ: | প্যালেট বা কাস্টমাইজড |
ডেলিভারি সময়: | প্রস্তাব অনুযায়ী |
পরিশোধের শর্ত: | টিটি, এল/সি, ইত্যাদি |
যোগানের ক্ষমতা: | গ্রাহকদের চাহিদা পূরণ করুন |
বিস্তারিত তথ্য |
|||
স্ট্যান্ডার্ড: | ISO 13729 | টাইপ: | A; ক; Deck mounted ডেক মাউন্ট করা হয়েছে |
---|---|---|---|
SWL রেঞ্জ: | 23-141T | উপকরণ: | কাস্টিং সি-এমএন স্টিল, কাস্টিং স্টেইনলেস স্টিল, এছাড়াও আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে প |
ওজন: | 73 থেকে 825 কেজি | পৃষ্ঠ চিকিত্সা: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ স্টেইনলেস স্টিল, কাস্টমাইজড পৃষ্ঠ |
শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS | ||
বিশেষভাবে তুলে ধরা: | আইএসও ১৩৭২৯ মোরিং চক,কাস্টিং স্টীল মোরিং চক,আইএসও ১৩৭২৯ ডেক মাউন্টড মোরিং চক |
পণ্যের বর্ণনা

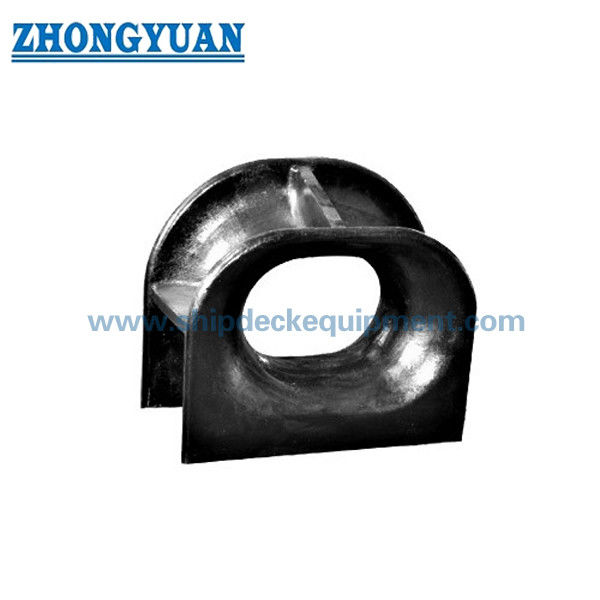

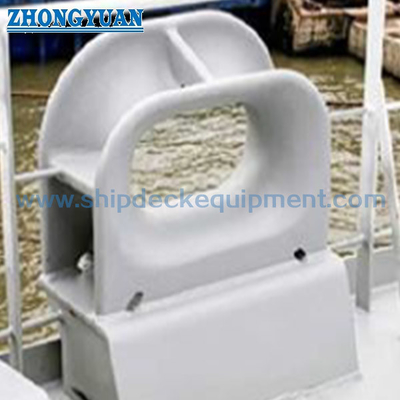

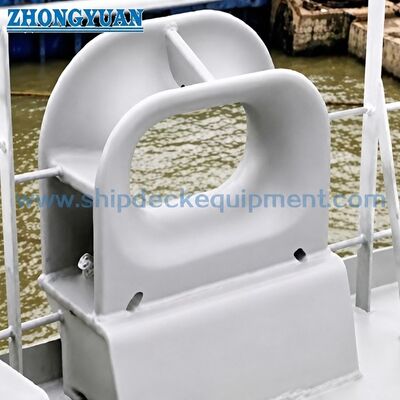

ISO 13729 টাইপ একটি ডেক মাউন্টেড কাস্টিং স্টিল ক্লোজড মুরিং চক শিপ টোয়িং ইকুইপমেন্ট
বর্ণনা:
ISO13729 টাইপ একটি ডেক মাউন্টেড কাস্টিং স্টিল ক্লোজড মুরিং চক হল এক ধরণের জাহাজের মুরিং এবং টোইং ফিটিং যা জাহাজের পাশে মুরিং এবং টোয়িং দড়িকে জাহাজের ইনবোর্ড থেকে আউট বোর্ডে নিয়ে যাওয়ার জন্য ইনস্টল করা হয়।বন্ধ চকগুলি সাধারণত তারের দড়ি ব্যবহার করে এমন জাহাজগুলির জন্য গৃহীত হয়।চক পৃষ্ঠের ব্যাসার্ধটি তারের দড়ি ব্যাসের কম নয় বারো গুণের চক দিয়ে দড়ির বাঁকানো অনুপাতের উপর ভিত্তি করে ডিজাইন করা হয়েছিল।
প্রধান প্রযুক্তিগত স্পেসিফিকেশন:
- স্ট্যান্ডার্ড: ISO 13729
- এ ক্যাটাগরী;ডেক মাউন্ট করা হয়েছে
- SWL রেঞ্জ: 23-141T;
- উপকরণ: কাস্টিং সি-এমএন স্টিল, কাস্টিং স্টেইনলেস স্টিল, এছাড়াও আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে।
- ওজন: 73 থেকে 825 কেজি;
- সারফেস ট্রিটমেন্ট: S2.5 থেকে স্যান্ডব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর, পালিশ স্টেইনলেস স্টিল, কাস্টমাইজড সারফেস ট্রিটমেন্ট উপলব্ধ।
- শ্রেণিবিন্যাস সার্টিফিকেট: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি-জিএল, এলআর, কেআর, রিনা, আইআরএস
প্রধান প্রযুক্তিগত পরামিতি:
নামমাত্র আকার L×H×D |
I1 | I2 | I3 | I4 | H1 | H2 | H3 | আর | R1 | R2 | R3 |
250 x200 x214 | 488 | 45 3 | 76 | 26 5 | 42 7 | ৩ ৬৮ | 108 | 100 | 219 | 160 | 108 |
300x250x286 | 614 | 565 | ৮৯ | 330 | 551 | 481 | 144 | 125 | 282 | 212 | 144 |
350x250x333 | 716 | 660 | 114 | 403 | 601 | 525 | 168 | 125 | 308 | 232 | 168 |
400x250x381 | 820 | 754 | 139 | 475 | 652 | 553 | 192 | 125 | 335 | 236 | 192 |
450x250x381 | 870 | 804 | 164 | 524 | 652 | 553 | 192 | 125 | 335 | 236 | 192 |
500x250x381 | 920 | 854 | 189 | 574 | 652 | 553 | 192 | 125 | 335 | 236 | 192 |
400x250x428 | 870 | 796 | 139 | 500 | 701 | 609 | 216 | 125 | 360 | 268 | 216 |
450x250x428 | 920 | 846 | 164 | 550 | 701 | 609 | 216 | 125 | 360 | 268 | 216 |
500x250x428 | 970 | 896 | 189 | 600 | 701 | 609 | 216 | 125 | 360 | 268 | 216 |
500x400x428 | 970 | 896 | 176 | 60 0 | 851 | 759 | 216 | 200 | 435 | 343 | 216 |
500x250x525A | 1068 | 1000 | 190 | 652 | 798 | 675 | 264 | 125 | 409 | 286 | 264 |
500x400x525A | 1 068 | 1000 | 193 | 652 | 948 | 825 | 264 | 200 | 484 | 361 | 264 |
500x250x5258 | 1 074 | 1000 | 176 | 652 | 801 | 680 | 264 | 125 | 412 | 291 | 264 |
500x400x525B | 1 074 | 1000 | 179 | 652 | 951 | 830 | 264 | 200 | 487 | 366 | 264 |
নামমাত্র আকার L×H×D |
R4 | রুপি | রুপি | d1 | টি | ঢালাই পা দৈর্ঘ্য a z1 |
SWL খ (kN) |
SWL খ (টি) |
তারের দড়ি ব্যাস গ: (প্রস্তাবিত) |
গণনা করা হয়েছে ওজন d (কেজি) |
250x200x214 | 86 | 150 | 128 | 108 | 22 | 6 | 226 | 23 | 18 | 73 |
300x250x286 | 118 | 180 | 154 | 144 | 26 | 6,5 | 422 | 43 | 24 | 142 |
350x250x333 | 138 | 200 | 170 | 168 | 30 | 7,5 | 549 | 56 | 28 | 222 |
400x250x381 | 156 | 250 | 214 | 192 | 36 | 9 | 687 | 70 | 32 | 310 |
450x250x381 | 156 | 250 | 214 | 192 | 36 | 9 | 706 | 72 | 32 | 322 |
500x250x381 | 156 | 250 | 214 | 192 | 36 | 9 | 765 | 78 | 32 | 337 |
400x250x428 | 178 | 250 | 212 | 216 | 38 | 9,5 | 883 | 90 | 36 | 434 |
450x250x428 | 178 | 250 | 212 | 216 | 38 | 9,5 | 912 | 93 | 36 | 452 |
500x250x428 | 178 | 250 | 212 | 216 | 38 | 9,5 | 932 | 95 | 36 | 472 |
500x400x428 | 178 | 250 | 212 | 216 | 38 | 9,5 | 893 | 91 | 36 | 528 |
500x250x525A | 224 | 320 | 280 | 264 | 40 | 10 | 1148 | 117 | 44 | 657 |
500x400x525A | 224 | 320 | 280 | 264 | 40 | 10 | 1158 | 118 | 44 | 724 |
500x250x5258 | 218 | 320 | 274 | 264 | 46 | 11,5 | 1413 | 144 | 44 | 753 |
500x400x5258 | 218 | 320 | 274 | 264 | 46 | 11,5 | 1383 | 141 | 44 | 825 |
ISO 13729 টাইপ একটি ডেক মাউন্টেড কাস্টিং স্টীল ক্লোজড টোইং চক মুরিং চক শিপ টোয়িং ইকুইপমেন্টের অঙ্কন
