আইএসও ১৩৭৯৭ প্লেট ফ্যাব্রিকেটেড পাইপ ওয়েল্ডড মোরিং ট্যাগিং ক্রুসিফর্ম বলার্ডস∙ জাহাজ ট্যাগিং সরঞ্জাম
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| নামমাত্র ব্যাস: | ১৫০ থেকে ৩৫০ মিমি | প্রযুক্তিগত মান: | GB/T 36665-2018 এবং ISO 13797:2020(E) |
|---|---|---|---|
| উপাদান: | হালকা ইস্পাত; স্টেইনলেস স্টিল | ওজন: | 31 থেকে 204 কেজি |
| SWL: | 78-736KN | সারফেস ট্রিটমেন্ট: | S2.5-এ স্যান্ডব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর, মিরর বা সাটিন পালিশ, পালিশ, গ্যালভানাইজড, কা |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | মোরিং ট্যাগিং ক্রুসিফর্ম বলার্ডস,জাহাজের টানা সরঞ্জাম ক্রুশাকার বলার্ড,আইএসও ১৩৭৯৭ প্লেট থেকে তৈরি পাইপ বোলার্ড |
||
পণ্যের বর্ণনা
জাহাজ নোঙর ও টাগিংয়ের জন্য ওয়েল্ডেড স্টিল ক্রুসিফর্ম বোল্ড | ISO 13797:2020
পণ্যের সংক্ষিপ্ত বিবরণ
ISO 13797 ক্রুসিফর্ম বোল্ড হল একটি ওয়েল্ডেড জাহাজ নোঙর এবং টাগিং ফিটিং যা সমুদ্রগামী জাহাজগুলিতে ইনস্টল করার জন্য উপযুক্ত যেখানে নোঙর দড়ি বা টাগিং লাইন একটি শক্তিশালী ডেক-মাউন্টেড বোল্ড কাঠামোর চারপাশে ঘোরানো, ধরা এবং সাজানো প্রয়োজন। ক্রুসিফর্ম আকৃতি একটি প্রধান পোস্ট এবং একটি ক্রস পাইপ / ক্রস মেম্বার ব্যবহার করে একটি সাধারণ একক পোস্টের তুলনায় দড়ি ধারণ এবং লাইন বিন্যাস উন্নত করার জন্য, যখন ডেক ফাউন্ডেশন এবং স্থানীয় শক্তিবৃদ্ধি প্রকৃত অনবোর্ড লোড পাথের জন্য গুরুত্বপূর্ণ থাকে।
এই পৃষ্ঠাটি পাইপ-ওয়েল্ডেড টাইপ এ এবং প্লেট-ফ্যাব্রিকেটেড টাইপ বি ক্রুসিফর্ম বোল্ডের জন্য ISO 13797:2020 এবং GB/T 36665-2018 অনুযায়ী লেখা হয়েছে। সরবরাহকৃত টেবিলটি 78 kN থেকে 736 kN পর্যন্ত রেফারেন্স SWL মান সহ DN150 থেকে DN400 পর্যন্ত নামমাত্র আকারগুলি কভার করে। চিহ্নিত SWL সাবধানে বিবেচনা করা উচিত: ISO 13797 নির্দিষ্ট ফিটিং ব্যবহারের জন্য SWL সংজ্ঞায়িত করে, যখন প্রকৃত অনবোর্ড SWL আন্ডার-ডেক শক্তিবৃদ্ধি, ওয়েল্ডিং বিবরণ, জাহাজ টাগিং / নোঙর পরিকল্পনা এবং প্রকল্প অনুমোদনের প্রয়োজনীয়তার সাথে একসাথে পরীক্ষা করা উচিত।
দ্রুত স্পেসিফিকেশন
- পণ্যের প্রকার: জাহাজ নোঙর এবং টাগিংয়ের জন্য ক্রুসিফর্ম বোল্ড → দড়ি ধারণ, ঘোরানো এবং শক্তিশালী ডেক কাঠামোর মধ্যে লোড স্থানান্তরের জন্য ডেক ফিটিং।
- স্ট্যান্ডার্ড রেফারেন্স: ISO 13797:2020 / GB/T 36665-2018 → প্রকার শ্রেণীবিভাগ, নামমাত্র আকার, মাত্রা, উপকরণ, নির্মাণ, পরিদর্শন এবং চিহ্নিতকরণের প্রয়োজনীয়তার জন্য রেফারেন্স।
- প্রকার পরিসীমা: টাইপ এ পাইপ-ওয়েল্ডেড নির্মাণ এবং টাইপ বি প্লেট-ফ্যাব্রিকেটেড নির্মাণ → জাহাজের অঙ্কন, ফ্যাব্রিকেশন পছন্দ এবং প্রকল্প স্পেসিফিকেশন অনুযায়ী নির্বাচন করুন।
- নামমাত্র আকার পরিসীমা: DN150 থেকে DN400 → নামমাত্র আকার স্ট্যান্ডার্ড শ্রেণীবিভাগে প্রধান পোস্টের বাইরের ব্যাসের সাথে সম্পর্কিত।
- রেফারেন্স SWL পরিসীমা: 78 থেকে 736 kN / 8 থেকে 75 t → SWL হল ফিটিংয়ে চিহ্নিত সর্বোচ্চ প্রযোজ্য দড়ি টান; প্রকৃত অনবোর্ড অ্যাপ্লিকেশন ডেকের শক্তিবৃদ্ধি এবং অনুমোদনের উপর নির্ভর করে।
- প্রধান নির্মাণ ডেটা: D1, D3, T1, T2, H, h, এবং ওয়েল্ডিং লেগ দৈর্ঘ্য z → অঙ্কন নিশ্চিতকরণ, ফ্যাব্রিকেশন পরীক্ষা এবং শিপইয়ার্ড ইনস্টলেশন পরিকল্পনার জন্য মূল মান।
- গণনাকৃত ওজন: সরবরাহকৃত টেবিল থেকে 31 থেকে 178 কেজি → হ্যান্ডলিং, প্যাকিং, পরিবহন এবং ইনস্টলেশন লিফটিং ব্যবস্থার জন্য দরকারী।
- উৎপাদন ফোকাস: ওয়েল্ডেড পাইপ / প্লেট কাঠামো, মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ, অ্যান্টি-ক্ষয়কারী আবরণ, স্পষ্ট SWL চিহ্নিতকরণ, এবং ডেক শক্তিবৃদ্ধি সমন্বয়।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র আকার Dn |
প্রকার | I | D1 | D3 | T1 | T2 | H | h | ওয়েল্ডিং লেগ দৈর্ঘ্য দ্রষ্টব্য ক z |
SWL দ্রষ্টব্য খ kn |
SWL দ্রষ্টব্য খ টন |
গণনাকৃত ওজন |
| 150 | টাইপ এ | 350 | 165,2 | 114,3 | 11,0 | 8,6 | 450 | 225 | 6 | 78 | 8 | 37 |
| টাইপ বি | 350 | 170,0 | 120,0 | 8,0 | 8,0 | 450 | 225 | 5 | 78 | 8 | 31 | |
| 200 | টাইপ এ | 450 | 216,3 | 165,2 | 12,7 | 11,0 | 500 | 250 | 7 | 147 | 15 | 58 |
| টাইপ বি | 450 | 220,0 | 170,0 | 10,0 | 8,0 | 500 | 250 | 7 | 147 | 15 | 48 | |
| 250 | টাইপ এ | 575 | 267,4 | 216,3 | 15,1 | 12,7 | 600 | 300 | 8 | 245 | 25 | 92 |
| টাইপ বি | 575 | 270,0 | 220,0 | 13,0 | 10,0 | 600 | 300 | 8 | 245 | 25 | 81 | |
| 300 | টাইপ এ | 625 | 318,5 | 267,4 | 17,4 | 15,1 | 600 | 300 | 10 | 392 | 40 | 132 |
| টাইপ বি | 625 | 320,0 | 270,0 | 15,0 | 12,0 | 600 | 300 | 9 | 392 | 40 | 115 | |
| 350 | টাইপ এ | 670 | 355,6 | 267,4 | 19,0 | 15,1 | 600 | 350 | 10 | 491 | 50 | 150 |
| টাইপ বি | 670 | 360,0 | 270,0 | 16,0 | 12,0 | 600 | 350 | 9 | 491 | 50 | 130 | |
| 400 | টাইপ এ | 720 | 406,4 | 267,4 | 21,4 | 15,1 | 600 | 350 | 10 | 736 | 75 | 178 |
| টাইপ বি | 720 | 410,0 | 270,0 | 19,0 | 14,0 | 600 | 350 | 9 | 736 | 75 | 165 | |
| ক ওয়েল্ডিং সহ চ্যামফারিং একই ওয়েল্ডিং ভলিউম/শক্তি অনুসারে উপলব্ধ। খ ফিটিংয়ে চিহ্নিত SWL হল সর্বোচ্চ প্রযোজ্য দড়ি টান। এই টেবিলে দেখানো SWL শুধুমাত্র রেফারেন্সের জন্য। এগুলি Annex A-তে উল্লিখিত লোডিংগুলির উপর ভিত্তি করে। গ গণনাকৃত ওজন (ভর) শুধুমাত্র রেফারেন্সের জন্য। |
||||||||||||
নির্বাচন ও জিজ্ঞাসা নির্দেশিকা
ধাপ 1: ISO 13797 / GB/T 36665 ক্রুসিফর্ম বোল্ড নিশ্চিত করুন এবং জাহাজের অঙ্কন এবং নোঙর / টাগিং পরিকল্পনা অনুসারে DN150 / DN200 / DN250 / DN300 / DN350 / DN400 নির্বাচন করুন।
ধাপ 2: টাইপ এ পাইপ-ওয়েল্ডেড নির্মাণ বা টাইপ বি প্লেট-ফ্যাব্রিকেটেড নির্মাণ নিশ্চিত করুন। টাইপ এ এবং টাইপ বি এর ভিন্ন বাইরের ব্যাস, প্রাচীরের পুরুত্ব, ওয়েল্ডিং লেগ মান এবং গণনাকৃত ওজন রয়েছে।
ধাপ 3: দড়ি লোডের ভিত্তি, উদ্দেশ্যমূলক নোঙর বা টাগিং ডিউটি, দড়ি লিড কোণ, দড়ি মোড়ের সংখ্যা এবং প্রয়োজনীয় SWL চিহ্নিতকরণ নিশ্চিত করুন। জাহাজের লোড পাথ পরীক্ষা না করে শুধুমাত্র নামমাত্র আকার দ্বারা নির্বাচন করবেন না।
ধাপ 4: ডেক ফাউন্ডেশন, আন্ডার-ডেক কার্লিং / স্টিফেনার, ওয়েল্ডিং বিবরণ, ডেক প্লেটের পুরুত্ব, ইনস্টলেশন ক্লিয়ারেন্স এবং চক, ফেয়ারলিড, উইঞ্চ, টাগিং হুক বা অন্যান্য ফিটিংয়ের সাথে সম্পর্ক নিশ্চিত করুন।
ধাপ 5: উপাদানের গ্রেড, পাইপ / প্লেট সরবরাহ স্ট্যান্ডার্ড, প্রয়োজনে স্টেইনলেস স্টিলের বিকল্প, পৃষ্ঠের চিকিত্সা, আবরণ ব্যবস্থা, SWL চিহ্নিতকরণ পদ্ধতি এবং কোনও নিম্ন-তাপমাত্রা বা বিশেষ পরিষেবা প্রয়োজনীয়তা নিশ্চিত করুন।
ধাপ 6: উদ্ধৃতির আগে শংসাপত্রের সুযোগ নিশ্চিত করুন: প্রস্তুতকারকের শংসাপত্র, উপাদানের শংসাপত্র, ওয়েল্ডিং / NDT রেকর্ড, ক্লাস শংসাপত্র, সাক্ষী পরিদর্শন, বা অন্যান্য প্রকল্প-নির্দিষ্ট অনুমোদন।
ধাপ 7: পরিমাণ, জাহাজের প্রকার, ইনস্টলেশন অঙ্কন, সরবরাহের গন্তব্য, প্রয়োজনীয় সরবরাহের সময় এবং প্রতিস্থাপন বা মেরামতের কাজ জড়িত থাকলে রেফারেন্স ছবি সরবরাহ করুন।
কাঠামো
প্রধান পোস্ট | ক্রস পাইপ / ক্রস মেম্বার | ক্লোজিং প্লেট | ওয়েল্ডেড পাইপ বা প্লেট-ফ্যাব্রিকেটেড বডি | ডেক ওয়েল্ডেড বেস | SWL চিহ্নিতকরণ এলাকা | শক্তিশালী ডেক সাপোর্ট | অ্যান্টি-ক্ষয়কারী প্রতিরক্ষামূলক ফিনিস
ওয়েল্ডিং, লোড পাথ এবং ইঞ্জিনিয়ারিং সুবিধা
- ক্রুসিফর্ম ফর্ম নোঙর এবং টাগিং লাইনের জন্য একটি ব্যবহারিক দড়ি-ধারণ জ্যামিতি সরবরাহ করে, বিশেষ করে যেখানে দড়িটি একটি কেন্দ্রীয় পোস্ট এবং ক্রস মেম্বারের চারপাশে ঘোরানো প্রয়োজন।
- টাইপ এ ইস্পাত পাইপ নির্মাণ ব্যবহার করে, যখন টাইপ বি গঠিত বা ফ্যাব্রিকেটেড ইস্পাত প্লেট ব্যবহার করে। সঠিক প্রকার প্রকল্প অঙ্কন এবং ফ্যাব্রিকেশন প্রয়োজনীয়তা অনুসরণ করা উচিত।
- মসৃণ দড়ি-যোগাযোগ পৃষ্ঠগুলি গুরুত্বপূর্ণ কারণ দড়ির ঘর্ষণ ওয়েল্ড স্প্যাটার, রুক্ষ প্রান্ত, পৃষ্ঠের অনিয়ম বা খারাপভাবে সাজানো রূপান্তর দ্বারা সৃষ্ট হতে পারে।
- ওয়েল্ডেড সংযোগ এবং ডেক শক্তিবৃদ্ধি কার্যকর লোড পাথের অংশ। বোল্ডটিকে এর নীচের ডেক কাঠামো পরীক্ষা না করে একটি বিচ্ছিন্ন ফিটিং হিসাবে বিবেচনা করা উচিত নয়।
- ISO 13797 ফিটিংয়ে SWL চিহ্নিতকরণের প্রয়োজন। চিহ্নিত মান অপারেশন চলাকালীন দৃশ্যমান থাকা উচিত এবং টাগিং এবং নোঙর পরিকল্পনার সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
- উপাদানের ট্রেসেবিলিটি, ওয়েল্ডিংয়ের গুণমান, মাত্রিক পরিদর্শন, NDT, আবরণ পরিদর্শন এবং ক্লাস সাক্ষীতা সম্মত প্রকল্প সুযোগ অনুসারে ব্যবস্থা করা যেতে পারে।
- সরবরাহকৃত SWL টেবিল প্রাথমিক নির্বাচনের জন্য উপযুক্ত, তবে চূড়ান্ত ব্যবহারে দড়ির দিক, আন্ডার-ডেক শক্তিবৃদ্ধি, ক্লাস অনুমোদন এবং জাহাজের অনবোর্ড নোঙর / টাগিং ডকুমেন্টেশন বিবেচনা করা উচিত।
কাস্টম অ্যাট্রিবিউটস
- স্ট্যান্ডার্ড: ISO 13797:2020 / GB/T 36665-2018 → যখন জাহাজের স্পেসিফিকেশন জাহাজ নোঙর এবং টাগিং ফিটিংয়ের জন্য ক্রুসিফর্ম বোল্ডের জন্য কল করে তখন ব্যবহার করুন।
- প্রকার: টাইপ এ / টাইপ বি → টাইপ এ হল পাইপ-ওয়েল্ডেড নির্মাণ; টাইপ বি হল প্লেট-ফ্যাব্রিকেটেড নির্মাণ।
- নামমাত্র আকার: DN150 / DN200 / DN250 / DN300 / DN350 / DN400 → জাহাজের অঙ্কন, SWL প্রয়োজনীয়তা এবং উপলব্ধ ডেক স্থান দ্বারা নির্বাচন করুন।
- SWL: 78 / 147 / 245 / 392 / 491 / 736 kN → চিহ্নিত SWL হল সর্বোচ্চ প্রযোজ্য দড়ি টান; প্রকৃত অনবোর্ড SWL স্ট্যান্ডার্ড রেফারেন্স অতিক্রম করা উচিত নয় এবং শক্তিবৃদ্ধি বিবেচনা করা উচিত।
- উপাদান: হালকা ইস্পাত বা স্টেইনলেস স্টিল অর্ডার অনুসারে → প্রকৃত পাইপ / প্লেট গ্রেড, ফলন পয়েন্ট এবং শংসাপত্রের সুযোগ উৎপাদনের আগে নিশ্চিত করা উচিত।
- পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত আবরণ, গ্যালভানাইজিং, মিরর / সাটিন পলিশিং, DFT, এবং রঙ প্রকল্প স্পেসিফিকেশন অনুসরণ করে।
- ইনস্টলেশন: ডেক ওয়েল্ডেড → ডেক শক্তিবৃদ্ধি, কার্লিং / স্টিফেনার, ওয়েল্ড বিবরণ এবং চারপাশের দড়ি লিড ব্যবস্থা শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা নিশ্চিত করা আবশ্যক।
- শংসাপত্রের প্রয়োজনীয়তা: অর্ডার সুযোগ অনুসারে উপলব্ধ → ক্লাস পরিদর্শন এবং শংসাপত্রের স্তর উদ্ধৃতির আগে নিশ্চিত করা উচিত।
কিভাবে কাজ করে
নোঙর বা টাগিং দড়ি বোল্ডের কাছে আসে → দড়িটি ক্রুসিফর্ম পোস্ট এবং ক্রস মেম্বারের চারপাশে ঘোরানো বা সাজানো হয় → দড়ির টান ওয়েল্ডেড বোল্ড বডির মাধ্যমে স্থানান্তরিত হয় → প্রতিক্রিয়া লোড ডেক ওয়েল্ড এবং শক্তিশালী ডেক কাঠামোর মাধ্যমে পাস করে → SWL চিহ্নিতকরণ এবং নোঙর / টাগিং পরিকল্পনা নিরাপদ অনবোর্ড ব্যবহারের নির্দেশিকা প্রদান করে
অ্যাপ্লিকেশন
সমুদ্রগামী জাহাজ | কার্গো জাহাজ | বাল্ক ক্যারিয়ার | ট্যাঙ্কার | কন্টেইনার জাহাজ | টাগবোট | ওয়ার্কবোট | নোঙর স্টেশন | জাহাজ টাগিং ব্যবস্থা | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প
শংসাপত্র এবং সুবিধা
প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদানের ট্রেসেবিলিটি এবং শ্রেণীবিভাগ সোসাইটির অনুমোদন পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।
শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।

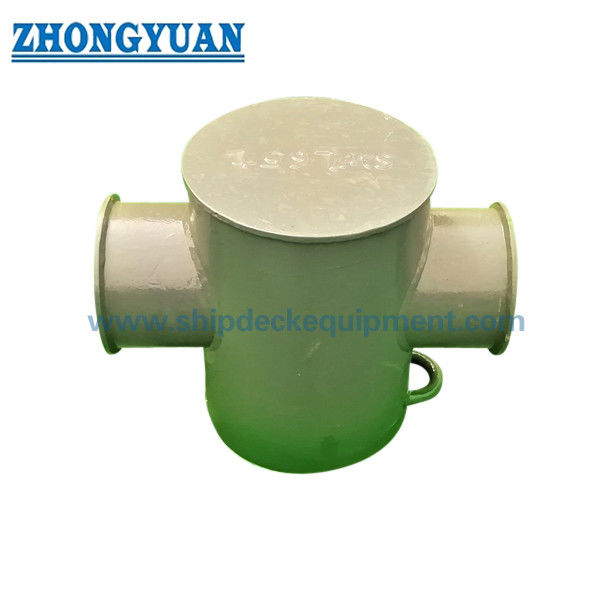

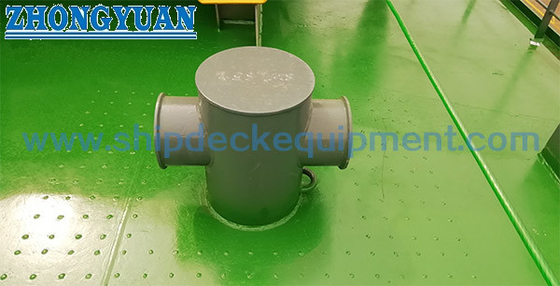

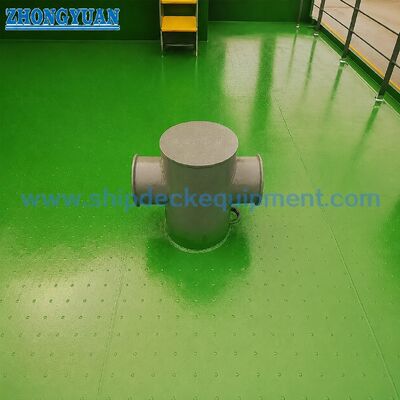

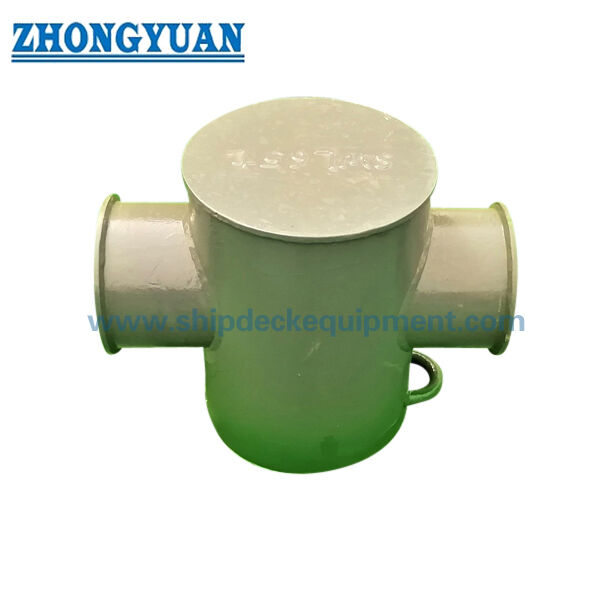

অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: টাইপ এ এবং টাইপ বি ক্রুসিফর্ম বোল্ডের মধ্যে পার্থক্য কী?
উত্তর 1: ISO 13797 প্রকার শ্রেণীবিভাগ অনুসারে, টাইপ এ ইস্পাত পাইপ দ্বারা নির্মিত হয় এবং টাইপ বি ইস্পাত প্লেট দ্বারা নির্মিত হয়। দুটি ধরণের ভিন্ন মাত্রিক মান, প্রাচীরের পুরুত্ব, ওয়েল্ডিং লেগ দৈর্ঘ্য এবং গণনাকৃত ওজন রয়েছে, তাই সঠিক প্রকার জাহাজের অঙ্কন অনুসরণ করা উচিত।
প্রশ্ন 2: ডেক কাঠামো পরীক্ষা না করে টেবিলের SWL কি সরাসরি জাহাজের জন্য ব্যবহার করা যেতে পারে?
উত্তর 2: না। টেবিলের SWL হল ফিটিংয়ের জন্য সর্বোচ্চ প্রযোজ্য দড়ি টানের রেফারেন্স। প্রকৃত অনবোর্ড SWL আন্ডার-ডেক শক্তিবৃদ্ধি, ডেক ওয়েল্ড, দড়ি লিড দিক, টাগিং / নোঙর পরিকল্পনা এবং ক্লাস অনুমোদনের প্রয়োজনীয়তার সাথে পরীক্ষা করা উচিত।
প্রশ্ন 3: উদ্ধৃতির আগে কী তথ্য প্রয়োজন?
উত্তর 3: স্ট্যান্ডার্ড, প্রকার, নামমাত্র আকার, SWL প্রয়োজনীয়তা, উপাদানের গ্রেড, পৃষ্ঠের চিকিত্সা, পরিমাণ, SWL চিহ্নিতকরণ পদ্ধতি, শংসাপত্রের সুযোগ, ডেক ইনস্টলেশন অঙ্কন, সরবরাহের গন্তব্য এবং প্রয়োজনীয় সরবরাহের সময় নিশ্চিত করুন।
