পণ্যের সংক্ষিপ্ত বিবরণ

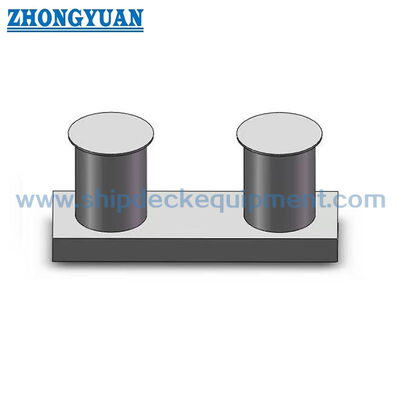

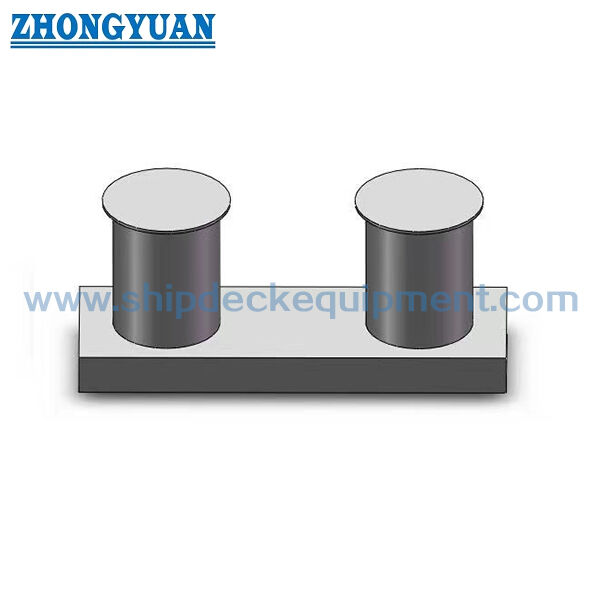

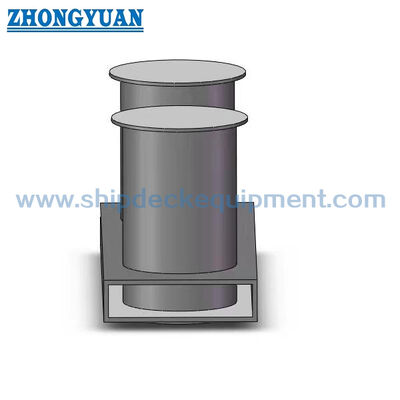

The GB/T 554 Type B double bitt bollard is a welded steel mooring and towing fitting with an embedded / inserted lower base extending below the deck plating. GB/টি ৫৫৪ টাইপ বি ডাবল বিট বোলার্ড হল একটি ঢালাই করা স্টিলের মোরিং এবং টগিং ফিটিং যা ডেক প্লাটিং এর নিচে বিস্তৃত।দুটি উল্লম্ব বিট পৃথক দড়ি turns এবং নিয়ন্ত্রিত সীসা অবস্থান প্রদান, যখন বৃহত্তর নীচের বেসটি বোলার্ড লোডকে জাহাজের ভিত্তিতে স্থানান্তর করে।এটি জাহাজের ডেকের অবস্থানের জন্য উদ্দেশ্যে করা হয়েছে যেখানে নকশা অঙ্কনটি সম্পূর্ণ ডেক-মাউন্ট করা বেসের পরিবর্তে একটি নিমজ্জিত বা সন্নিবেশিত ভিত্তি নির্দিষ্ট করে.

The supplied GB/T 554-2008 Type B range covers nominal diameters from 160 to 500 mm and SWL values from 49 to 451 kN. Selection must be coordinated with the vessel mooring or towing arrangement,রোপ লিড ডিরেকশনThe material grade, low-temperature toughness, inspection scope, and the required height for decks with or without wooden covering. কাঠের আচ্ছাদন সহ বা ছাড়াই ডেক কাটা-আউট, স্থানীয় শক্তিশালীকরণ, ঢালাইয়ের বিবরণ এবং প্রয়োজনীয় উচ্চতা।and final standard edition should be confirmed before production. এবং চূড়ান্ত স্ট্যান্ডার্ড সংস্করণ উৎপাদন আগে নিশ্চিত করা উচিত.

দ্রুত বিবরণী

• Product type: Double bitt welded steel bollard with insert base → two rope-working posts with the lower foundation arranged below deck level. পণ্যের ধরনঃ Double bitt welded steel bollard with insert base → two rope-working posts with the lower foundation arranged below deck level.
• Standard and type: Supplied GB/T 554-2008 Type B data → current-edition compatibility should be confirmed when the project specifies GB/T 554-2023।
• নামমাত্র ব্যাসার্ধের পরিসীমাঃ ১৬০ থেকে ৫০০ মিমি → বিভিন্ন ডেক লেআউট এবং নির্দিষ্ট লাইন লোডের জন্য আটটি স্ট্যান্ডার্ড সাইজ।
• SWL range: 49 to 451 kN → use the standard SWL for the selected size; do not substitute rope MBL or test load.
• Installation form: Insert base / deck-integrated foundation → deck opening, reinforcement, weld sequence, and load path require shipyard drawing confirmation. ইনস্টলেশন ফর্মঃ ইনসার্ট বেস / ডেক-ইন্টিগ্রেটেড ফাউন্ডেশন → ডেক খোলার, শক্তিশালীকরণ, ওয়েল্ড সিকোয়েন্স, এবং লোড পাথের জন্য জাহাজঘর অঙ্কন নিশ্চিতকরণ প্রয়োজন।
• Deck height options: Dimensions are provided for decks without or with wooden covering → the selected H value must match the actual deck arrangement. ডেকের উচ্চতা বিকল্পঃ ডেকের উচ্চতা বিকল্পঃ ডেকের উচ্চতা বিকল্পঃ ডেকের উচ্চতা বিকল্পঃ ডেকের উচ্চতা বিকল্পঃ ডেকের উচ্চতা বিকল্পঃ ডেকের উচ্চতা বিকল্পঃ ডেকের উচ্চতা বিকল্পঃ ডেকের উচ্চতা বিকল্পঃ ডেকের উচ্চতা বিকল্পঃ
• নির্মাণ ফোকাসঃ ইস্পাত পাইপ এবং প্লেট ফ্যাব্রাকশন, মসৃণ দড়ি-যোগাযোগ প্রান্ত, নিয়ন্ত্রিত ঢালাই জ্যামিতি, এবং উভয় বিট এর মাত্রিক সারিবদ্ধতা।
• Surface treatment: Sa 2.5 blasting and epoxy shop primer as reference → final coating, galvanizing, or stainless steel finish follows the project specification.

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

প্রথম ধাপ:Confirm GB/T 554 Type B insert-base double bitt bollard, nominal diameter, and required SWL according to the vessel mooring or towing arrangement. GB/T 554 টাইপ বি ইনসার্ট-বেস ডাবল বিট বলার্ড, নামমাত্র ব্যাসার্ধ, এবং প্রয়োজনীয় SWL জাহাজের মোরিং বা টগিং ব্যবস্থা অনুযায়ী।

দ্বিতীয় ধাপঃRope type, rope diameter, expected line direction, number of turns, and whether the bollard is used mainly for mooring, towing support, or a project-specific deck operation. rope type, rope diameter, expected line direction, number of turns, and whether the bollard is used mainly for mooring, towing support, or a project-specific deck operation. rope diameter, expected line direction, number of turns, and whether the bollard is used mainly for mooring, towing support, or a project-specific deck operation. rope diameter, expected line direction, number of turns, and whether the bollard is used mainly for mooring, towing support, or a project-specific deck operation.

তৃতীয় ধাপঃডেক প্ল্যান, ইনসার্ট-বেস খোলার, ফাউন্ডেশন ব্যবস্থা, স্থানীয় শক্তিশালীকরণ, ঢালাইয়ের বিস্তারিত, এবং ডেকের কাঠের আবরণ আছে কিনা তা প্রদান করুন।

চতুর্থ ধাপ:Confirm material grade, minimum design temperature, ice-class or low-temperature toughness requirement, and whether stainless steel is required. উপাদান গ্রেড, ন্যূনতম নকশা তাপমাত্রা, বরফ-শ্রেণীর বা নিম্ন-তাপমাত্রা শক্ততা প্রয়োজনীয়তা নিশ্চিত করুন, এবং স্টেইনলেস স্টীল প্রয়োজন কিনা তা নিশ্চিত করুন।

পঞ্চম ধাপঃConfirm surface treatment, final coating system, inspection scope, NDT requirement, material traceability, and classification society requirement before quotation. (উদ্ধৃতি দেওয়ার আগে পৃষ্ঠের চিকিত্সা, চূড়ান্ত লেপ সিস্টেম, পরিদর্শন সুযোগ, এনডিটি প্রয়োজনীয়তা, উপাদান সনাক্তযোগ্যতা এবং শ্রেণীবিভাগের প্রয়োজনীয়তা নিশ্চিত করুন)

ষষ্ঠ ধাপঃপরিমাণ, জাহাজের ধরন, ইনস্টলেশন অবস্থান, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, এবং সর্বশেষ অনুমোদিত অঙ্কন বা প্রতিস্থাপন নমুনা তথ্য প্রদান করুন।

কাঠামো

Twin vertical bitts | Steel pipe and plate fabricated body | Insert base below deck plating | Wide lower foundation | Smooth rope-contact edges | Deck weld interface | Local reinforcement connection | Project-specified coating

Fabrication, Welding & Installation Advantages (উত্পাদন, ঢালাই এবং স্থাপনার সুবিধা)

• The insert-base arrangement places the widened lower foundation below deck level. (ইন্সার্ট-বেস ব্যবস্থাটি ডেকের স্তরের নিচে বিস্তৃত নিম্ন ভিত্তি স্থাপন করে)একাকী ডেক প্লেট দ্বারা বহন করা পরিবর্তে bollard বাহিনী সমর্থনকারী ডেক কাঠামোর মধ্যে স্থানান্তরিত করা অনুমতি.
• The twin-bitt configuration provides two working posts for rope turns and line organization; the actual lead direction and permitted operating sector must follow the vessel mooring or towing plan. দ্বৈত-বিট কনফিগারেশনটি রোপ টার্ন এবং লাইন সংগঠনের জন্য দুটি ওয়ার্কিং পোস্ট প্রদান করে; প্রকৃত নেতৃত্বের দিক এবং অনুমোদিত অপারেটিং সেক্টরটি জাহাজের মোরিং বা টগিং প্ল্যান অনুসরণ করতে হবে।
• রোপ-যোগাযোগ এলাকায় welds এবং বিনামূল্যে প্রান্ত মসৃণ পোষাক করা যেতে পারে, এক্সপোজ করা প্রান্ত নির্দিষ্ট ব্যাসার্ধের জন্য প্রস্তুত, স্থানীয় কাটা বা mooring লাইন abrasion কমাতে।
• ফ্যাব্রিকেশন জিগস এবং মাত্রিক চেকগুলি বেস স্ট্রাকচারে চূড়ান্ত ওয়েল্ডিংয়ের আগে দুটি বিটের দূরত্ব, প্রবণতা, উচ্চতা এবং সারিবদ্ধতা বজায় রাখতে সহায়তা করে।
• ফাউন্ডেশন ফিট-আপ, ডেক কাট-আউট নির্ভুলতা, ওয়েল্ডিং সিকোয়েন্স, এবং বিকৃতি নিয়ন্ত্রণ গুরুত্বপূর্ণ কারণ ঢোকানো বেস সরাসরি জাহাজের কাঠামোর সাথে ইন্টারফেস করে।
• আইস-ক্লাস বা নিম্ন-তাপমাত্রা পরিষেবার জন্য, স্টিল গ্রেড এবং প্রভাব-শক্ততা প্রয়োজনীয়তা জাহাজের স্পেসিফিকেশন থেকে নির্বাচন করা উচিত এবং সংশ্লিষ্ট শ্রেণীবিভাগ সমাজ দ্বারা অনুমোদিত।
• এনডিটি, উপাদান ট্রেসেবিলিটি, লোড ভেরিফিকেশন, এবং ক্লাস সাক্ষ্যদান অনুমোদিত পরিদর্শন এবং পরীক্ষার পরিকল্পনার ভিত্তিতে ব্যবস্থা করা যেতে পারে, যা স্ট্যান্ডার্ড সরবরাহ হিসাবে অনুমান করা হয় না।

কাস্টম অ্যাট্রিবিউট

• Standard: GB/T 554 Type B → supplied dimensions and SWL values are based on the 2008 data set; confirm current-edition requirements before order release.
• কনফিগারেশনঃ Double bitt with insert base → suitable where the vessel foundation is recessed below deck plating. কনফিগারেশনঃ Double bitt with insert base → suitable where the vessel foundation is recessed below deck plating.
• নামমাত্র ব্যাসঃ ১৬০/২০০/২৫০/৩১৫/৩৫৫/৪০০/৪৫০/৫০০ মিমি → select together with SWL, deck arrangement, and rope lead
• SWL: ৪৯/৭৮/১১৮/১৯৬/২৫৫/৩১৪/৩৮২/৪৫১ kN → standard working load associated with each nominal size.
• Material: Steel pipe and plate fabrication → mild steel, stainless steel, or project-specified special steel subject to grade confirmation. উপাদানঃ স্টিল পাইপ এবং প্লেট তৈরি → হালকা ইস্পাত, স্টেইনলেস স্টিল, বা প্রকল্প-নির্দিষ্ট বিশেষ ইস্পাত গ্রেড নিশ্চিতকরণের বিষয়।
• Deck Arrangement: Without or with wooden deck → ইনস্টলেশন অঙ্কনে সংশ্লিষ্ট H মাত্রা ব্যবহার করুন।
• এজ প্রস্তুতিঃ Smooth welds and radiused free edges → intended to reduce sharp local contact with mooring lines. এজ প্রস্তুতিঃ মসৃণ ঢালাই এবং রেডিয়েটেড ফ্রি এজ → intended to reduce sharp local contact with mooring lines.
• সার্টিফিকেট প্রয়োজনীয়তাঃ অর্ডার স্কোপ অনুযায়ী উপলব্ধ → maker certificate, material certificate, class certificate, and witness inspection must be agreed before quotation.

কিভাবে কাজ করে

Mooring or towing line approaches the selected bitt → Line is turned around one or both posts according to the approved operating arrangement → Contact force is carried by the fabricated bollard body → Insert base transfers the load into the reinforced deck foundation → Welds, গঠন, এবং লেপ ইনস্টলেশনের পরে পরিদর্শন করা হয়

অ্যাপ্লিকেশন

কার্গো জাহাজ, ট্যাঙ্কার, বাল্ক ক্যারিয়ার, কনটেইনার জাহাজ, ট্যাগ এবং ওয়ার্কবোট ডেক ফিটিং, জাহাজের মোরিং স্টেশন, প্রকল্প-নির্দিষ্ট ট্যাগিং সমর্থন অবস্থান, নতুন বিল্ডিং এবং প্রতিস্থাপন প্রকল্প।

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং পরিদর্শন প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, অনুমোদিত অঙ্কন, পরীক্ষার সুযোগ এবং শ্রেণিবদ্ধকরণ সমাজের পদ্ধতি অনুযায়ী ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১:টাইপ বি ইনসার্ট-বেস বলার্ড এবং ডেক-মাউন্টড বলার্ডের মধ্যে প্রধান পার্থক্য কী?

A1:The Type B lower foundation is inserted below the deck plating. Selection therefore depends not only on SWL and nominal diameter, but also on the deck opening, foundation depth, reinforcement, and, for example, the deck opening, foundation depth, and reinforcement. The Type B lower foundation is inserted below the deck plating. Selection therefore depends not only on SWL and nominal diameter, but also on the deck opening, foundation depth, reinforcement, and, for example, the deck opening, foundation depth, and reinforcement.ঢালাই অ্যাক্সেস, এবং ডেক কভারিং ব্যবস্থা.

প্রশ্ন ২:Can the supplied GB/T 554-2008 table be used for a project specifying GB/T 554-2023?

A2:The supplied table should be treated as the 2008 Type B reference. বর্তমান মান সংস্করণ, টাইপ উপাধি, মাত্রা, উপকরণ, চিহ্নিতকরণ,and test requirements should be checked against the official project standard before production. and test requirements should be checked against the official project standard before production. and test requirements should be checked against the official project standard before production. and test requirements should be checked against the official project standard before production.

প্রশ্ন ৩ঃউদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?

A3:Confirm standard edition, Type B, nominal diameter, SWL, rope arrangement, material grade, minimum design temperature, deck and foundation drawing, wooden deck condition, surface treatment,সার্টিফিকেটের পরিধি, পরিমাণ, গন্তব্য, এবং বিতরণ সময়সূচী।
