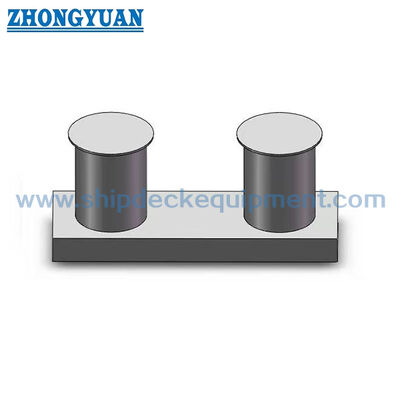

জাহাজ নোঙর এবং টাগিংয়ের জন্য ইনসার্ট বেস সহ ডাবল বিট বোলার্ড GB/T 554 টাইপ বি
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| টেকনিক স্ট্যান্ডার্ড: | GB554-2008 | SWL রেঞ্জ: | 49KN- 451KN |
|---|---|---|---|
| উপকরণ: | হালকা ইস্পাত, স্টেইনলেস স্টীল, এছাড়াও আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে | নামমাত্র ব্যাস: | 160 থেকে 500 মিমি |
| সারফেস ট্রিটমেন্ট: | S2.5-এ স্যান্ডব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর, মিরর বা সাটিন পালিশ, পালিশ, গ্যালভানাইজড, কা | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | GB/T 554-2008 সামুদ্রিক মুরিং বোলার্ড,GBোকানো GB/T 554-2008 সামুদ্রিক মুরিং বোলার্ড,টাইপ বি সন্নিবেশিত বোলার্ড |
||
পণ্যের বর্ণনা
ডাবল বিট বোলार्ड ইনসার্ট বেস সহ জাহাজ নোঙর এবং টাগিং এর জন্য GB/T 554 টাইপ বি
পণ্যের সংক্ষিপ্ত বিবরণ
GB/T 554 টাইপ বি ডাবল বিট বোলार्ड হল একটি ঢালাই করা ইস্পাত নোঙর এবং টাগিং ফিটিং যার একটি ইনসার্ট বেস ডেক প্লেটিং এর নিচে সাজানো থাকে। দুটি উল্লম্ব বিট পৃথক দড়ি মোড় এবং নিয়ন্ত্রিত লিড পজিশন সরবরাহ করে, যখন প্রশস্ত নিম্ন বেস বোলার্ড লোডগুলি জাহাজের ফাউন্ডেশনে স্থানান্তর করে। এটি জাহাজের ডেক অবস্থানের জন্য উদ্দিষ্ট যেখানে ডিজাইন অঙ্কন একটি সম্পূর্ণ ডেক-মাউন্ট করা বেসের পরিবর্তে একটি রিসেসড বা ইনসার্টেড ফাউন্ডেশন নির্দিষ্ট করে।
সরবরাহকৃত GB/T 554-2008 টাইপ বি রেঞ্জ 160 থেকে 500 মিমি পর্যন্ত নমিনাল ব্যাস এবং 49 থেকে 451 kN পর্যন্ত SWL মান কভার করে। নির্বাচন অবশ্যই জাহাজের নোঙর বা টাগিং ব্যবস্থা, দড়ি লিড দিক, ডেক কাট-আউট, স্থানীয় শক্তিশালীকরণ, ঢালাইয়ের বিবরণ এবং কাঠের আচ্ছাদন সহ বা ছাড়া ডেকের জন্য প্রয়োজনীয় উচ্চতার সাথে সমন্বয় করতে হবে। উৎপাদন শুরুর আগে উপাদানের গ্রেড, নিম্ন-তাপমাত্রার টাফনেস, পরিদর্শন পরিধি এবং চূড়ান্ত স্ট্যান্ডার্ড সংস্করণ নিশ্চিত করতে হবে।
দ্রুত স্পেসিফিকেশন
- পণ্যের প্রকার: ডাবল বিট ঢালাই করা ইস্পাত বোলার্ড ইনসার্ট বেস সহ → দুটি দড়ি-কাজের পোস্ট যার নিম্ন ফাউন্ডেশন ডেক স্তরের নিচে সাজানো।
- স্ট্যান্ডার্ড এবং প্রকার: সরবরাহকৃত GB/T 554-2008 টাইপ বি ডেটা → যখন প্রকল্পটি GB/T 554-2023 নির্দিষ্ট করে তখন বর্তমান সংস্করণের সামঞ্জস্যতা নিশ্চিত করতে হবে।
- নমিনাল ব্যাস পরিসীমা: 160 থেকে 500 মিমি → বিভিন্ন ডেক লেআউট এবং নির্দিষ্ট লাইন লোডের জন্য আটটি স্ট্যান্ডার্ড আকার।
- SWL পরিসীমা: 49 থেকে 451 kN → নির্বাচিত আকারের জন্য স্ট্যান্ডার্ড SWL ব্যবহার করুন; দড়ি MBL বা পরীক্ষার লোড প্রতিস্থাপন করবেন না।
- ইনস্টলেশন ফর্ম: ইনসার্ট বেস / ডেক-ইন্টিগ্রেটেড ফাউন্ডেশন → ডেক খোলার, শক্তিশালীকরণ, ঢালাই ক্রম এবং লোড পাথ শিপইয়ার্ড অঙ্কন নিশ্চিতকরণের প্রয়োজন।
- ডেক উচ্চতা বিকল্প: মাত্রাগুলি কাঠের আচ্ছাদন ছাড়া বা সহ ডেকের জন্য সরবরাহ করা হয় → নির্বাচিত H মান অবশ্যই প্রকৃত ডেক ব্যবস্থার সাথে মিলতে হবে।
- নির্মাণ ফোকাস: ইস্পাত পাইপ এবং প্লেট ফ্যাব্রিকেশন, মসৃণ দড়ি-যোগাযোগ প্রান্ত, নিয়ন্ত্রিত ঢালাই জ্যামিতি, এবং উভয় বিটের মাত্রিক সারিবদ্ধকরণ।
- পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং এবং ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত আবরণ, গ্যালভানাইজিং, বা স্টেইনলেস স্টিল ফিনিশ প্রকল্পের স্পেসিফিকেশন অনুসরণ করে।
প্রধান প্রযুক্তিগত প্যারামিটার
|
নমিনাল ব্যাস |
নিরাপদ কাজের লোড |
A | D | D1 | h |
t ≥ |
t1 ≥ |
t2 | H | |
|
ছাড়া কাঠের ডেক |
সহ কাঠের ডেক |
|||||||||
| 160 | 49 | 400 | 168 | 210 | 8 | 10 | 6 | 9 | 250 | 3 l 0 |
| 200 | 78 | 500 | 219 | 270 | 8 | 300 | 360 | |||
| 250 | 118 | 630 | 273 | 335 | 11 | 10 | 380 | 440 | ||
| 315 | 196 | 800 | 325 | 390 | 10 | 15 | 12 | 480 | 540 | |
| 355 | 255 | 890 | 351 | 120 | 17 | 13 | 12 | 530 | 590 | |
| 400 | 314 | 1000 | 402 | 480 | 18 | 14 | 600 | 660 | ||
| 450 | 382 | 1130 | 450 | 545 | 19 | 16 | 680 | 740 | ||
| 500 | 451 | 1250 | 500 | 600 | 12 | 20 | 18 | 750 | 810 | |
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
ধাপ 1: জাহাজের নোঙর বা টাগিং ব্যবস্থা অনুযায়ী GB/T 554 টাইপ বি ইনসার্ট-বেস ডাবল বিট বোলার্ড, নমিনাল ব্যাস এবং প্রয়োজনীয় SWL নিশ্চিত করুন।
ধাপ 2: দড়ির প্রকার, দড়ির ব্যাস, প্রত্যাশিত লাইন দিক, মোড়ের সংখ্যা এবং বোলার্ডটি প্রধানত নোঙর, টাগিং সাপোর্ট বা প্রকল্প-নির্দিষ্ট ডেক অপারেশনের জন্য ব্যবহৃত হয় কিনা তা নিশ্চিত করুন।
ধাপ 3: ডেক প্ল্যান, ইনসার্ট-বেস খোলার, ফাউন্ডেশন ব্যবস্থা, স্থানীয় শক্তিশালীকরণ, ঢালাইয়ের বিবরণ এবং ডেকটিতে কাঠের আচ্ছাদন আছে কিনা তা সরবরাহ করুন।
ধাপ 4: উপাদানের গ্রেড, সর্বনিম্ন ডিজাইন তাপমাত্রা, আইস-ক্লাস বা নিম্ন-তাপমাত্রার টাফনেস প্রয়োজনীয়তা নিশ্চিত করুন এবং স্টেইনলেস স্টিল প্রয়োজন কিনা।
ধাপ 5: উদ্ধৃতির আগে পৃষ্ঠের চিকিত্সা, চূড়ান্ত আবরণ ব্যবস্থা, পরিদর্শন পরিধি, NDT প্রয়োজনীয়তা, উপাদানের ট্রেসেবিলিটি এবং ক্লাসিফিকেশন সোসাইটির প্রয়োজনীয়তা নিশ্চিত করুন।
ধাপ 6: পরিমাণ, জাহাজের প্রকার, ইনস্টলেশন অবস্থান, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং সর্বশেষ অনুমোদিত অঙ্কন বা প্রতিস্থাপন নমুনার তথ্য সরবরাহ করুন।
কাঠামো
টুইন উল্লম্ব বিট | ইস্পাত পাইপ এবং প্লেট ফ্যাব্রিকেটেড বডি | ডেক প্লেটিং এর নিচে ইনসার্ট বেস | প্রশস্ত নিম্ন ফাউন্ডেশন | মসৃণ দড়ি-যোগাযোগ প্রান্ত | ডেক ঢালাই ইন্টারফেস | স্থানীয় শক্তিশালীকরণ সংযোগ | প্রকল্প-নির্দিষ্ট আবরণ
ফ্যাব্রিকেশন, ওয়েল্ডিং এবং ইনস্টলেশন সুবিধা
- ইনসার্ট-বেস ব্যবস্থা প্রশস্ত নিম্ন ফাউন্ডেশনকে ডেক স্তরের নিচে স্থাপন করে, যা বোলার্ড ফোর্সকে কেবল ডেক প্লেট দ্বারা বহন করার পরিবর্তে সহায়ক ডেক কাঠামোতে স্থানান্তর করতে দেয়।
- টুইন-বিট কনফিগারেশন দড়ি মোড় এবং লাইন সংগঠনের জন্য দুটি কাজের পোস্ট সরবরাহ করে; প্রকৃত লিড দিক এবং অনুমোদিত অপারেটিং সেক্টর অবশ্যই জাহাজের নোঙর বা টাগিং পরিকল্পনা অনুসরণ করতে হবে।
- দড়ি-যোগাযোগ এলাকার ঢালাই এবং মুক্ত প্রান্তগুলি মসৃণভাবে সাজানো যেতে পারে, যেখানে উন্মুক্ত প্রান্তগুলি নির্দিষ্ট ব্যাসার্ধে প্রস্তুত করা হয়, নোঙর লাইনগুলির স্থানীয় কাটিং বা ঘর্ষণ কমাতে।
- ফ্যাব্রিকেশন জিগ এবং মাত্রিক পরীক্ষাগুলি চূড়ান্ত ঢালাইয়ের আগে দুটি বিটের ব্যবধান, ঢাল, উচ্চতা এবং সারিবদ্ধকরণ বজায় রাখতে সহায়তা করে।
- ফাউন্ডেশন ফিট-আপ, ডেক কাট-আউট নির্ভুলতা, ঢালাই ক্রম এবং বিকৃতি নিয়ন্ত্রণ গুরুত্বপূর্ণ কারণ সন্নিবেশিত বেস সরাসরি জাহাজের কাঠামোর সাথে ইন্টারফেস করে।
- আইস-ক্লাস বা নিম্ন-তাপমাত্রার পরিষেবার জন্য, ইস্পাত গ্রেড এবং ইমপ্যাক্ট-টাফনেস প্রয়োজনীয়তাগুলি জাহাজের স্পেসিফিকেশন থেকে নির্বাচন করা উচিত এবং সংশ্লিষ্ট ক্লাসিফিকেশন সোসাইটি দ্বারা অনুমোদিত হওয়া উচিত।
- NDT, উপাদানের ট্রেসেবিলিটি, লোড যাচাইকরণ এবং ক্লাস উইটনেসিং অনুমোদিত পরিদর্শন এবং পরীক্ষা পরিকল্পনা অনুযায়ী ব্যবস্থা করা যেতে পারে স্ট্যান্ডার্ড সরবরাহ হিসাবে অনুমান করার পরিবর্তে।
কাস্টম অ্যাট্রিবিউটস
- স্ট্যান্ডার্ড: GB/T 554 টাইপ বি → সরবরাহকৃত মাত্রা এবং SWL মানগুলি 2008 ডেটা সেটের উপর ভিত্তি করে; অর্ডার রিলিজের আগে বর্তমান সংস্করণের প্রয়োজনীয়তা নিশ্চিত করুন।
- কনফিগারেশন: ইনসার্ট বেস সহ ডাবল বিট → যেখানে জাহাজের ফাউন্ডেশন ডেক প্লেটিং এর নিচে রিসেসড থাকে সেখানে উপযুক্ত।
- নমিনাল ব্যাস: 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 মিমি → SWL, ডেক ব্যবস্থা এবং দড়ি লিডের সাথে একসাথে নির্বাচন করুন।
- SWL: 49 / 78 / 118 / 196 / 255 / 314 / 382 / 451 kN → প্রতিটি নমিনাল আকারের সাথে যুক্ত স্ট্যান্ডার্ড কাজের লোড।
- উপাদান: ইস্পাত পাইপ এবং প্লেট ফ্যাব্রিকেশন → মাইল্ড স্টিল, স্টেইনলেস স্টিল, বা প্রকল্প-নির্দিষ্ট বিশেষ স্টিল গ্রেড নিশ্চিতকরণের সাপেক্ষে।
- ডেক ব্যবস্থা: কাঠের ডেক ছাড়া বা সহ → ইনস্টলেশন অঙ্কনে সংশ্লিষ্ট H মাত্রা ব্যবহার করুন।
- এজ প্রস্তুতি: মসৃণ ঢালাই এবং রেডিয়াসড মুক্ত প্রান্ত → নোঙর লাইনগুলির সাথে তীক্ষ্ণ স্থানীয় যোগাযোগ কমাতে উদ্দিষ্ট।
- সার্টিফিকেট প্রয়োজনীয়তা: অর্ডার স্কোপ অনুযায়ী উপলব্ধ → প্রস্তুতকারকের সার্টিফিকেট, উপাদানের সার্টিফিকেট, ক্লাস সার্টিফিকেট এবং উইটনেস ইন্সপেকশন উদ্ধৃতির আগে সম্মত হতে হবে।
এটি কিভাবে কাজ করে
নির্বাচিত বিটের কাছে নোঙর বা টাগিং লাইন আসে → অনুমোদিত অপারেটিং ব্যবস্থা অনুযায়ী এক বা উভয় পোস্টে লাইন ঘোরানো হয় → যোগাযোগের শক্তি ফ্যাব্রিকেটেড বোলার্ড বডি দ্বারা বহন করা হয় → ইনসার্ট বেস লোডকে শক্তিশালী ডেক ফাউন্ডেশনে স্থানান্তর করে → ইনস্টলেশনের পরে ঢালাই, কাঠামো এবং আবরণ পরিদর্শন করা হয়।
অ্যাপ্লিকেশন
কার্গো জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | কন্টেইনার জাহাজ | টাগ এবং ওয়ার্কবোট ডেক ফিটিংস | জাহাজ নোঙর স্টেশন | প্রকল্প-নির্দিষ্ট টাগিং সাপোর্ট পজিশন | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
প্রকল্পের প্রয়োজনীয়তা, উপাদানের ট্রেসেবিলিটি, অনুমোদিত অঙ্কন, পরীক্ষার পরিধি এবং ক্লাসিফিকেশন সোসাইটির পদ্ধতি অনুযায়ী সার্টিফিকেট এবং পরিদর্শন ব্যবস্থা করা যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষার সার্টিফিকেট।

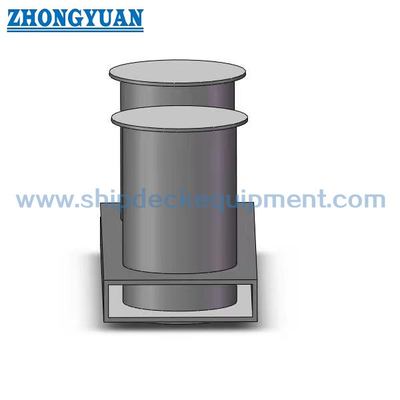

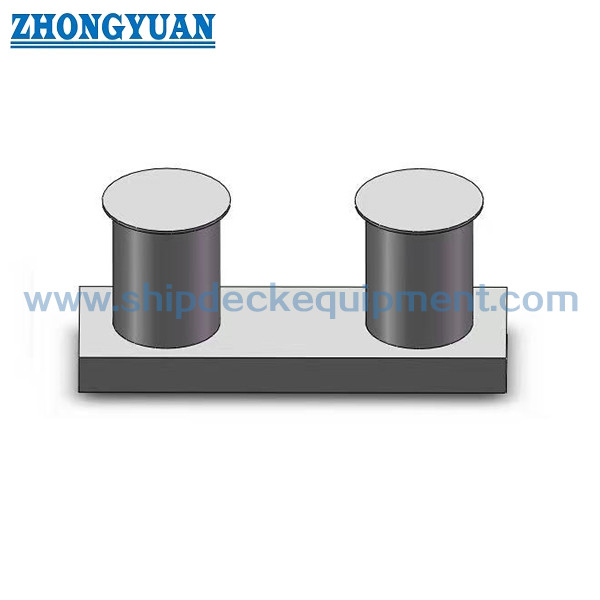

অঙ্কন এবং ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: টাইপ বি ইনসার্ট-বেস বোলার্ড এবং ডেক-মাউন্ট করা বোলার্ডের মধ্যে প্রধান পার্থক্য কী?
উত্তর 1: টাইপ বি নিম্ন ফাউন্ডেশন ডেক প্লেটিং এর নিচে সন্নিবেশিত করা হয়। তাই নির্বাচন শুধুমাত্র SWL এবং নমিনাল ব্যাসের উপর নির্ভর করে না, বরং ডেক খোলার, ফাউন্ডেশন গভীরতা, শক্তিশালীকরণ, ঢালাইয়ের প্রবেশাধিকার এবং ডেক কভারিং ব্যবস্থার উপরও নির্ভর করে।
প্রশ্ন 2: সরবরাহকৃত GB/T 554-2008 টেবিল কি GB/T 554-2023 নির্দিষ্ট করা একটি প্রকল্পের জন্য ব্যবহার করা যেতে পারে?
উত্তর 2: সরবরাহকৃত টেবিলটিকে 2008 টাইপ বি রেফারেন্স হিসাবে বিবেচনা করা উচিত। বর্তমান স্ট্যান্ডার্ড সংস্করণ, টাইপ ডেজিগনেশন, মাত্রা, উপাদান, মার্কিং এবং পরীক্ষার প্রয়োজনীয়তাগুলি উৎপাদনের আগে অফিসিয়াল প্রকল্প স্ট্যান্ডার্ডের সাথে পরীক্ষা করা উচিত।
প্রশ্ন 3: উদ্ধৃতির আগে কি তথ্য প্রয়োজন?
উত্তর 3: স্ট্যান্ডার্ড সংস্করণ, টাইপ বি, নমিনাল ব্যাস, SWL, দড়ি ব্যবস্থা, উপাদানের গ্রেড, সর্বনিম্ন ডিজাইন তাপমাত্রা, ডেক এবং ফাউন্ডেশন অঙ্কন, কাঠের ডেকের অবস্থা, পৃষ্ঠের চিকিত্সা, সার্টিফিকেটের পরিধি, পরিমাণ, গন্তব্য এবং ডেলিভারি সময়সূচী নিশ্চিত করুন।
