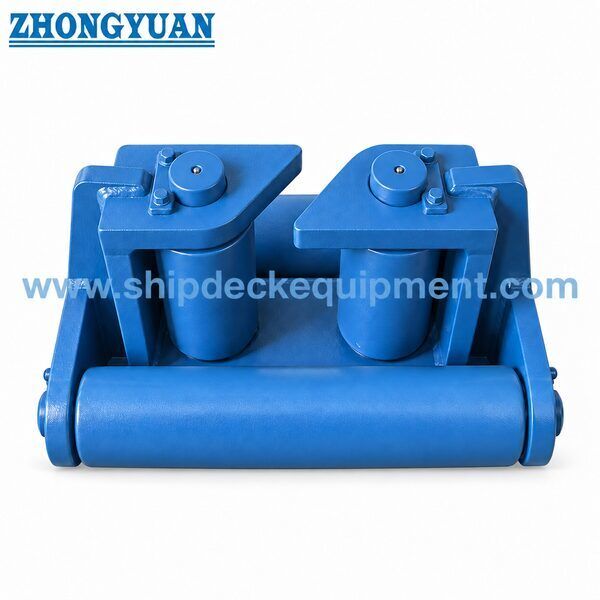

ইঞ্জিনিয়ারিং জাহাজের জন্য ওপেন টাইপ ফোর-রোলার মেরিন ফেয়ারলেড | সিবি ৩০১৫-১৯৮৩ টাইপ এ লোয়ার হরাইজন্টাল রোলার অ্যারেঞ্জমেন্ট

ইঞ্জিনিয়ারিং জাহাজের জন্য ওপেন টাইপ ফোর-রোলার মেরিন ফায়ারলিড∙ CB 3015-1983 টাইপ এ নিম্ন অনুভূমিক রোলার ব্যবস্থা

পণ্যের সংক্ষিপ্ত বিবরণ

The CB 3015-1983 Type A engineering vessel fairlead is an open-type roller-guidance assembly used to control the path of steel wire rope or another project-specified line at an engineering vessel rope-lead positionএর চারটি রোলার বিন্যাস একটি গাইডেড খোলার গঠন করার জন্য দুটি উল্লম্ব রোলার এবং দুটি অনুভূমিক রোলার ব্যবহার করে, স্থির ইস্পাত প্রান্তের সাথে স্লাইডিং যোগাযোগ হ্রাস করার সময় লাইনটি দিক পরিবর্তন করতে সহায়তা করে.

আকারের পরিসীমাটি 100 থেকে 300 মিমি পর্যন্ত উল্লম্ব রোলের ব্যাসার্ধ D এর উপর ভিত্তি করে, 19.5 থেকে 56 মিমি পর্যন্ত রেফারেন্স স্টিলের তারের দড়ি ব্যাসার্ধ সহ।নির্বাচনটি জাহাজের ট্যাগিং বা মোরিং ব্যবস্থা সহ সমন্বয় করা উচিত, লাইন নির্মাণ, সীসা কোণ, প্রকল্প নকশা লোড, মাউন্ট ফাউন্ডেশন, রোলার উপাদান, শ্যাফট বিন্যাস, তৈলাক্তকরণ পদ্ধতি, লেপ সিস্টেম, এবং পরিদর্শন সুযোগ। স্ট্যান্ডার্ডঃ CB 3015-1983 টাইপ এ।

দ্রুত বিবরণী

• পণ্যের ধরনঃ ইঞ্জিনিয়ারিং জাহাজ চার রোলার ফায়ারলিড → একটি নিয়ন্ত্রিত রোলার খোলার মাধ্যমে টানা বা মোরিং লাইন গাইড; এটি একটি লিঞ্চ বা উত্তোলন যন্ত্র নয়।
• স্ট্যান্ডার্ড এবং প্রকারঃ CB 3015-1983 প্রকার A → প্রকার A বিন্যাসের জন্য রেফারেন্স, আকারের নামকরণ এবং প্রধান মাত্রা।
• রোলার বিন্যাসঃ দুটি উল্লম্ব রোলার + দুটি নীচের অনুভূমিক রোলার সহ উন্মুক্ত ধরণের বিন্যাস → সুবিধাজনক উপরের রোল সন্নিবেশের সাথে নিয়ন্ত্রিত দড়ি গাইডিং সমর্থন করে।
• উল্লম্ব রোলার ব্যাসার্ধ D: 100 / 150 / 200 / 250 / 300 মিমি → মূল মডেলের নাম উদ্ধৃতি এবং অঙ্কন নিশ্চিতকরণের জন্য।
• অনুভূমিক রোলার ব্যাসার্ধ D1: 85 থেকে 250 মিমি → টাইপ এ ফ্রেম এবং দড়ি-যোগাযোগ জ্যামিতির সাথে সমন্বিত।
• প্রযোজ্য ইস্পাত তারের দড়ি ব্যাসার্ধঃ 19.5 থেকে 56 মিমি, রেফারেন্স → চূড়ান্ত উপযুক্ততা দড়ি নির্মাণ, সীসা কোণ, এবং প্রকল্প লোড বেস উপর নির্ভর করে।
• প্রধান আবরণঃ L 540 √1460 মিমি, B 340 √900 মিমি, H 240 √620 মিমি → ডেক বা বোলওয়ার্ক বিন্যাস এবং ইনস্টলেশন স্পেস চেক করার জন্য ব্যবহৃত হয়।
• উপাদান এবং সমাপ্তিঃ সি-এমএন স্টিল, হালকা স্টিল, স্টেইনলেস স্টিল, ব্লাস্টিং এবং ইপোক্সি শপ প্রাইমার, পলিশিং, গ্যালভানাইজিং,অথবা প্রকল্প লেপ → উৎপাদন আগে সঠিক উপাদান উপাদান এবং সমাপ্তি নিশ্চিত করা আবশ্যক.

প্রধান প্রযুক্তিগত পরামিতি

A প্রকারের প্রধান নির্বাচন এবং আবরণের মাত্রা। অন্যথায় উল্লেখ না করা হলে মাত্রা মিলিমিটারে।

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ CB 3015-1983 টাইপ A নিশ্চিত করুন এবং ভাসনের অঙ্কন এবং প্রয়োজনীয় রোলার খোলার অনুযায়ী মডেল D100, D150, D200, D250 বা D300 নির্বাচন করুন।

ধাপ ২ঃ ইস্পাত তারের দড়ি ব্যাসার্ধ, দড়ি নির্মাণ, ন্যূনতম নমনের প্রয়োজনীয়তা, কাজের লাইনের দিকনির্দেশ এবং প্রত্যাশিত সীসা কোণ নিশ্চিত করুন।রেফারেন্স দড়ি ব্যাসার্ধ পণ্য SWL বা MBL হিসাবে চিকিত্সা করা উচিত নয়.

পদক্ষেপ 3: ইনস্টলেশনের অবস্থান, উপলব্ধ স্থান, মাউন্ট-হোলের বিন্যাস, ভিত্তি বা স্থানীয় শক্তিশালীকরণ এবং নতুন বিল্ডিং বা প্রতিস্থাপন প্রকল্পের জন্য ফায়ারলিড কিনা তা নিশ্চিত করুন।

ধাপ ৪ঃ ফ্রেম, রোলার, শ্যাফ্ট, বুশ বা বিয়ারিংয়ের জন্য উপাদান উপাদান বিভক্ত, তৈলাক্তকরণ এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা সহ নিশ্চিত করুন।

ধাপ ৫ঃ উদ্ধৃতি দেওয়ার আগে পৃষ্ঠের চিকিত্সা, চূড়ান্ত লেপ, উপকরণের ট্রেসেবিলিটি, শ্রেণী সমাজের অংশগ্রহণ, পরিদর্শন সাক্ষ্যদান এবং শংসাপত্রের সুযোগ নিশ্চিত করুন।

ধাপ ৬ঃ পরিমাণ, জাহাজের ধরন, আবেদন, অঙ্কন বা ছবি, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং প্রতিস্থাপনযোগ্যতার প্রয়োজনীয়তা প্রদান করুন।

কাঠামো

Open rope insertion arrangement | Two vertical rollers | Two lower horizontal rollers | Roller shafts | Side and support frame | Mounting-hole interface | Guided rope opening | Protective surface treatment

টাইপ এ খোলা কাঠামো দড়ি হ্যান্ডলিং সুবিধা উন্নত করে কারণ রোলার বিন্যাস দ্বারা পরিচালিত হওয়ার আগে তারের দড়িটি উপরের খোল থেকে স্থাপন করা যেতে পারে।

রোলার গাইডিং, ইনস্টলেশন এবং গুণমানের সুবিধা

• চার-পার্শ্বযুক্ত রোলার বিন্যাস একটি লাইন পরিচালনা করতে পারে যেখানে উভয় অনুভূমিক এবং উল্লম্ব দিক পরিবর্তন ঘটে, একটি নির্দিষ্ট ইস্পাত খোলার বিরুদ্ধে সরাসরি স্লাইডিং হ্রাস করে।
• পাঁচটি স্ট্যান্ডার্ড ডি আকারগুলি দড়ি ব্যাসার্ধ এবং জাহাজের বিন্যাসের সাথে মেলে এমন একটি স্পষ্ট সূচনা পয়েন্ট সরবরাহ করে; চূড়ান্ত নির্বাচনটি এখনও দড়ি নির্মাণ এবং প্রকল্পের লোডের অবস্থার সাথে পরীক্ষা করা উচিত।
• রোলারের সারিবদ্ধতা, শ্যাফ্ট কনসেন্ট্রিসিটি, অক্ষীয় ক্লিয়ারেন্স এবং মুক্ত ঘূর্ণন সমাবেশের সময় নিয়ন্ত্রণ করা উচিত যাতে লাইনটি নির্ধারিত রোলার পৃষ্ঠের সাথে যোগাযোগ করে।
• দড়ি যোগাযোগের পৃষ্ঠগুলি মসৃণ এবং ধারালো প্রান্ত থেকে মুক্ত হওয়া উচিত যা ইস্পাত তারের দড়ি, সিন্থেটিক দড়ি বা সুরক্ষা দড়ি লেপকে ক্ষতি করতে পারে।
• ফ্রেম এবং মাউন্টিং ইন্টারফেস ট্রান্সফার লাইন প্রতিক্রিয়া সমর্থনকারী জাহাজ কাঠামোর মধ্যে; ভিত্তি নকশা, fastening,এবং স্থানীয় শক্তিশালীকরণ জাহাজের নকশা বা জাহাজের ব্যবস্থা দায়ী.
• প্রকল্পের অঙ্কন এবং রক্ষণাবেক্ষণ দর্শনের মতে পরিধানের অংশ, ঝোপ বা বিয়ারিং, তৈলাক্তকরণ পয়েন্ট এবং শ্যাফট ধরে রাখার বিবরণ নিশ্চিত করা যেতে পারে।
• উপাদান সার্টিফিকেট, মাত্রা পরিদর্শন, ঘূর্ণন পরীক্ষা, লেপ পরিদর্শন, এবং ক্লাস সাক্ষ্য সম্মত আদেশ সুযোগ অনুযায়ী ব্যবস্থা করা যেতে পারে।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ CB 3015-1983 → যখন জাহাজের স্পেসিফিকেশন বা প্রতিস্থাপন অঙ্কন এই ইঞ্জিনিয়ারিং জাহাজের ফেয়ারলিড বিন্যাস প্রয়োজন তখন ব্যবহার করুন।
• প্রকারঃ প্রকার A চার রোলার কনফিগারেশন → দুটি উল্লম্ব রোলার এবং দুটি অনুভূমিক রোলার গাইডেড লাইন খোলার গঠন করে।
• মডেল রেঞ্জঃ D100 / D150 / D200 / D250 / D300 → মডেলের নামকরণ উল্লম্ব রোলারের ব্যাসার্ধ অনুসরণ করে।
• প্রযোজ্য তারের দড়িঃ Φ19.5 / 26 / 37.5 / 48.5 / 56 মিমি, রেফারেন্স → অর্ডার দেওয়ার আগে দড়ি নির্মাণ এবং প্রকল্পের নমনের প্রয়োজনীয়তা যাচাই করুন।
• উপাদানঃ সি-এমএন ইস্পাত / হালকা ইস্পাত / স্টেইনলেস স্টিল বিকল্প → ফ্রেম, রোলার, শ্যাফ্ট এবং ঝোপের জন্য সঠিক উপাদান নিশ্চিত করা হবে।
• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার, আঁকা, পোলিশ, গ্যালভানাইজড, বা কাস্টমাইজড → চলন্ত অংশ এবং চূড়ান্ত পাত্রে লেপ সঙ্গে সামঞ্জস্যতা পরীক্ষা করা আবশ্যক।
• ইনস্টলেশনঃ স্ট্যান্ডার্ড মাত্রা টেবিল অনুসারে মাউন্ট-হোল ইন্টারফেস → ভিত্তি, ফিক্সিং উপাদান, ডেক বা বলওয়ার্ক রিইনফোর্সমেন্ট এবং লাইন দিকনির্দেশনা প্রকল্পের নিশ্চয়তা প্রয়োজন।
• শংসাপত্রের প্রয়োজনীয়তাঃ প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র, শ্রেণীর শংসাপত্র বা সাক্ষী পরিদর্শন সুযোগ উদ্ধৃতি দেওয়ার আগে সম্মত হওয়া উচিত।

কিভাবে কাজ করে

Towing or mooring line approaches the fairlead → Line contacts the required vertical and/or horizontal roller → Rollers rotate as the line changes direction → Contact reaction passes through shafts and frame → Load is transferred into the vessel mounting foundation

অ্যাপ্লিকেশন

ড্রেজার। ক্রেন জাহাজ। পিল ড্রাইভিং জাহাজ। ইঞ্জিনিয়ারিং বারজ। নির্মাণ কাজ নৌকা। টানা লাইন গাইডিং অবস্থান। মোরিং লাইন গাইডিং অবস্থান। নতুন বিল্ডিং এবং প্রতিস্থাপন প্রকল্প।

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং পরিদর্শন প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, সম্মত পরীক্ষার সুযোগ এবং শ্রেণীবিভাগের অনুমোদনের পদ্ধতি অনুযায়ী ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১:কিভাবে সঠিক CB 3015 টাইপ A আকার নির্বাচন করা উচিত?

A1:জাহাজ অঙ্কন, রোলার ব্যাসার্ধ D, প্রযোজ্য তারের দড়ি ব্যাসার্ধ, প্রয়োজনীয় পরিষ্কার খোলার, লাইন দিক, এবং উপলব্ধ ইনস্টলেশন স্থান দিয়ে শুরু করুন। তারপর দড়ি নির্মাণ, সীসা কোণ নিশ্চিত,প্রকল্প নকশা লোড, এবং চূড়ান্ত অনুমোদনের আগে ফাউন্ডেশন ব্যবস্থা।

প্রশ্ন ২:প্রযোজ্য তারের দড়ি ব্যাসার্ধটি ফায়ারলিড SWL বা MBL এর প্রতিনিধিত্ব করে?

A2:না. টেবিলটি একটি রেফারেন্স দড়ি ব্যাসার্ধ এবং প্রধান মাত্রা দেয়। এটি একটি যাচাইকৃত পণ্য SWL, MBL, পরীক্ষার লোড, বা ভাঙ্গন লোড প্রদান করে না।এই মানগুলি প্রকল্পের নকশার ভিত্তিতে নির্ধারণ করা উচিত, কাঠামোগত হিসাব, জাহাজের ভিত্তি এবং অনুমোদনের প্রয়োজনীয়তা।

প্রশ্ন ৩ঃউত্পাদন এবং সার্টিফিকেশনের আগে কি নিশ্চিত করতে হবে?

A3:স্ট্যান্ডার্ড এবং প্রকার, মডেল, দড়ি ডেটা, ফ্রেম এবং রোলার উপকরণ, খাদ এবং ঝাঁকুনি বা ভারবহন বিবরণ, তৈলাক্তকরণ, পৃষ্ঠ চিকিত্সা, মাউন্ট ফাউন্ডেশন, পরিমাণ, শংসাপত্রের সুযোগ নিশ্চিত করুন,শ্রেণী সমাজের প্রয়োজনীয়তা, গন্তব্য, এবং ডেলিভারি সময়সূচী।
