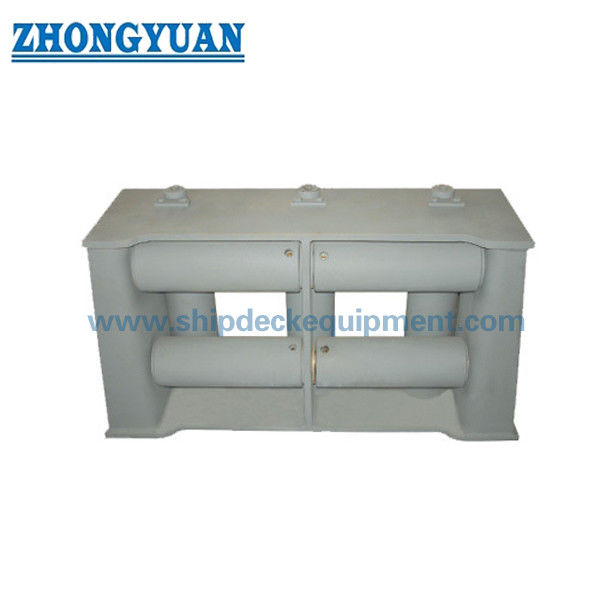

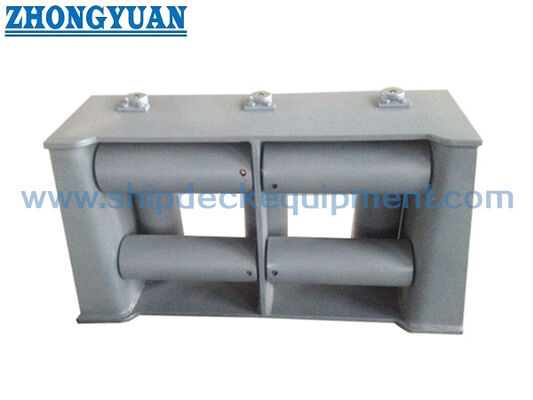

উপরের রোলার সহ সাত রোলার ইউনিভার্সাল ফায়ারলিড।

সাত রোলার ইউনিভার্সাল ফেয়ারলিড সহ আপার রোলার | CB 3062 টাইপ D জাহাজ নোঙর এবং টাউইংয়ের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

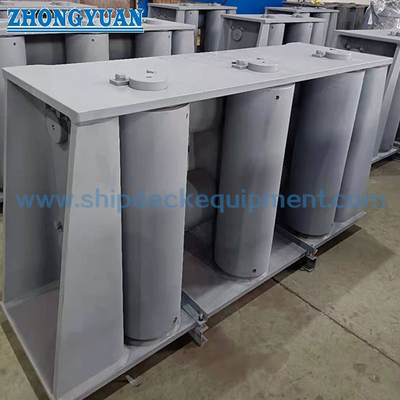

CB 3062 টাইপ D সাত-রোলার ইউনিভার্সাল ফেয়ারলিড হল একটি জাহাজের পাশে দড়ি-পরিচালন ব্যবস্থা যা সেখানে ব্যবহৃত হয় যেখানে নোঙর দড়ি বা টাউইং কেবলগুলি বিভিন্ন দিক থেকে ফেয়ারলিডে আসতে পারে। টাইপ D ব্যবস্থায় তিনটি উল্লম্ব রোলার এবং চারটি অনুভূমিক রোলার ব্যবহার করা হয়, যার মধ্যে উপরের রোলার ব্যবস্থা অন্তর্ভুক্ত, ইস্পাত তারের দড়ি এবং নাইলন দড়িগুলিকে বিস্তৃত অপারেটিং কোণে পরিচালনা করার জন্য এবং একই সাথে জাহাজের কাঠামোর সাথে সরাসরি ঘর্ষণ কমাতে।

এই পৃষ্ঠাটি সরবরাহকৃত প্যারামিটার টেবিলের উপর ভিত্তি করে CB/T*3062-79 টাইপ D সাত-রোলার ফেয়ারলিডের জন্য লেখা হয়েছে। এটি সাধারণত ফ্রি-বোর্ড ডেকের জাহাজের পাশে বা তুলনীয় নোঙর / টাউইং দড়ি লিড অবস্থানে ইনস্টল করা হয়। পণ্যটিকে একটি দড়ি-পরিচালন ফেয়ারলিড হিসাবে বিবেচনা করা উচিত, উইঞ্চ, উত্তোলন ডিভাইস বা স্বতন্ত্র লোড-বহনকারী টাউইং ফিটিং হিসাবে নয়। দড়ির ব্যাস, ইনস্টলেশন কাঠামো, স্থানীয় শক্তিশালীকরণ, রোলার উপাদান, শ্যাফটের বিবরণ এবং সার্টিফিকেটের পরিধি জাহাজের অঙ্কন এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: সাত-রোলার ইউনিভার্সাল ফেয়ারলিড সহ আপার রোলার → মাল্টি-ডিরেকশন দড়ি পরিচালনা জাহাজের নোঙর এবং টাউইং দড়ি পথের জন্য।
• মান এবং মডেল: CB/T*3062-79 টাইপ D → সরবরাহকৃত ডেটা পণ্যটিকে 7 রোলার সহ টাইপ D হিসাবে চিহ্নিত করে।
• রোলার বিন্যাস: 3 উল্লম্ব রোলার + 4 অনুভূমিক রোলার → ফেয়ারলিড খোলার চারপাশে একাধিক লিড দিক থেকে দড়ি পরিচালনা করতে সহায়তা করে।
• প্রযোজ্য দড়ির পরিসীমা: ইস্পাত তারের দড়ি 19.5 থেকে 68.0 মিমি / নাইলন দড়ি 36 থেকে 100 মিমি → দড়ির আকার নির্বাচনের রেফারেন্স হিসাবে ব্যবহার করুন, SWL বা দড়ির ভাঙার লোড হিসাবে নয়।
• প্রধান আকারের পরিসীমা: L 944 থেকে 2330 মিমি এবং H 508 থেকে 1130 মিমি → জাহাজের পাশে লেআউট পরীক্ষা, ইনস্টলেশন ক্লিয়ারেন্স এবং উদ্ধৃতি নিশ্চিতকরণের জন্য দরকারী।
• ওজনের পরিসীমা: সরবরাহকৃত টেবিল থেকে 247 থেকে 5100 কেজি → হ্যান্ডলিং, ইনস্টলেশনের সময় উত্তোলন, প্যাকিং এবং মালবাহী পরিকল্পনার জন্য গুরুত্বপূর্ণ।
• ইনস্টলেশন ফোকাস: জাহাজের পাশে / ফ্রি-বোর্ড ডেকের এলাকা → হাল শক্তিশালীকরণ, ওয়েল্ডের বিবরণ এবং দড়ি লিড কোণ শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা নিশ্চিত করা উচিত।
• উৎপাদন ফোকাস: রোলার ঘূর্ণন, অ্যাক্সেল ফিট, যোগাযোগের পৃষ্ঠের মসৃণতা, ফ্রেম অ্যালাইনমেন্ট, ক্ষয় সুরক্ষা এবং রক্ষণাবেক্ষণযোগ্য রোলার অ্যাসেম্বলি।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ 1: CB/T*3062-79 টাইপ D সাত-রোলার ইউনিভার্সাল ফেয়ারলিড এবং প্রয়োজনীয় ইস্পাত তারের দড়ি বা নাইলন দড়ির ব্যাস নিশ্চিত করুন।

ধাপ 2: দড়ির লিড বিন্যাস নিশ্চিত করুন, যার মধ্যে দড়িটি জাহাজের পাশের ফেয়ারলিডের চারপাশে পাশ, উপর, নিচ বা তির্যক দিক থেকে প্রবেশ করতে পারে কিনা।

ধাপ 3: ফ্রি-বোর্ড ডেক, বাল্কহেড বা জাহাজের পাশের কাঠামোর উপর ইনস্টলেশন অবস্থান নিশ্চিত করুন, উপলব্ধ ক্লিয়ারেন্স এবং চারপাশের শক্তিশালীকরণের সাথে।

ধাপ 4: উৎপাদনের আগে রোলার, অ্যাক্সেল, ফ্রেম, বুশ / বিয়ারিং, ফাস্টেনার এবং স্টপার উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ 5: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, চূড়ান্ত আবরণ, গ্যালভানাইজড ফিনিশ, পালিশ করা স্টেইনলেস স্টিল বা অন্য নির্দিষ্ট চিকিত্সা।

ধাপ 6: উদ্ধৃতির আগে সার্টিফিকেটের পরিধি নিশ্চিত করুন: প্রস্তুতকারকের সার্টিফিকেট, উপাদানের সার্টিফিকেট, ক্লাস সার্টিফিকেট, NDT রিপোর্ট, সাক্ষী পরিদর্শন বা প্রকল্প-নির্দিষ্ট অনুমোদন।

ধাপ 7: পরিমাণ, জাহাজের প্রকার, গন্তব্য, প্রয়োজনীয় সরবরাহের সময়, ইনস্টলেশন অঙ্কন এবং উপলব্ধ থাকলে রেফারেন্স ছবি সরবরাহ করুন।

কাঠামো

ওয়েল্ডেড ফেয়ারলিড ফ্রেম | 3 উল্লম্ব রোলার | 4 অনুভূমিক রোলার | আপার রোলার বিন্যাস | রোলার শ্যাফ্ট / অ্যাক্সেল | বুশ বা বিয়ারিং যোগাযোগের এলাকা | জাহাজের পাশে মাউন্টিং ইন্টারফেস | মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ | পেইন্টেড বা নির্দিষ্ট পৃষ্ঠের চিকিত্সা

রোলার গাইডেন্স, ইনস্টলেশন এবং ইঞ্জিনিয়ারিং সুবিধা

• সাত-রোলার বিন্যাস সাধারণ দুই-রোলার বা তিন-রোলার বিন্যাসের চেয়ে বিস্তৃত কোণ পরিসীমা থেকে ফেয়ারলিডে দড়ি প্রবেশ এবং বের হতে সাহায্য করে।
• তিনটি উল্লম্ব এবং চারটি অনুভূমিক রোলার দড়ি এবং জাহাজের কাঠামোর মধ্যে সরাসরি যোগাযোগ সীমিত করতে সাহায্য করে, যা নোঙর এবং টাউইং অপারেশনের সময় দড়ি সুরক্ষাকে সমর্থন করে।
• প্রতিটি রোলার যোগাযোগের পৃষ্ঠ মসৃণ, গোলাকার এবং ধারালো প্রান্ত মুক্ত হওয়া উচিত যা ইস্পাত তারের দড়ি বা নাইলন দড়ির ক্ষতি করতে পারে।
• রোলার ঘূর্ণন সমাবেশ করার পরে পরীক্ষা করা উচিত যাতে দড়িটি একটি স্থির পৃষ্ঠের উপর দিয়ে টেনে না নিয়ে ঘর্ষণ কমিয়ে পুনঃনির্দেশিত হতে পারে।
• অ্যাক্সেল, বুশ বা বিয়ারিং, ফাস্টেনার এবং স্টপার ব্যবস্থাগুলি রক্ষণাবেক্ষণের জন্য গুরুত্বপূর্ণ অংশ এবং পরিদর্শন ও প্রতিস্থাপনের জন্য সহজলভ্য থাকা উচিত।
• জাহাজের পাশের ইনস্টলেশন কাঠামো দড়ি লিড কোণ, স্থানীয় হাল শক্তিশালীকরণ, ওয়েল্ডের বিবরণ এবং ক্লাস বা মালিকের পরিদর্শন প্রয়োজনীয়তার সাথে পর্যালোচনা করা উচিত।
• সরবরাহকৃত দড়ির ব্যাসের টেবিলটি শুধুমাত্র নির্বাচনের রেফারেন্স হিসাবে ব্যবহৃত হয়; এটি SWL, MBL, দড়ির ভাঙার লোড, পরীক্ষার লোড বা অনুমোদিত লোডে রূপান্তরিত করা উচিত নয় অনুমোদিত ইঞ্জিনিয়ারিং ডেটা ছাড়া।

কাস্টম অ্যাট্রিবিউটস

• মান: CB/T*3062-79 → যখন প্রকল্পের অঙ্কন বা মালিকের স্পেসিফিকেশন এই সাত-রোলার ফেয়ারলিড বিন্যাসের জন্য আহ্বান জানায় তখন ব্যবহার করুন।
• টাইপ: টাইপ D → মাল্টি-ডিরেকশন দড়ি পরিচালনার জন্য আপার রোলার সহ সাত-রোলার ইউনিভার্সাল ফেয়ারলিড।
• রোলার সংখ্যা: 7 রোলার → সরবরাহকৃত বিবরণ অনুসারে 3 উল্লম্ব এবং 4 অনুভূমিক রোলার।
• প্রযোজ্য দড়ি: ইস্পাত তারের দড়ি 19.5-68.0 মিমি / নাইলন দড়ি 36-100 মিমি → দড়ির প্রকার, জাহাজের বিন্যাস এবং প্রকল্পের অঙ্কন অনুসারে নির্বাচন করুন।
• উপাদান: C-Mn ইস্পাত / মাইল্ড স্টিল / স্টেইনলেস স্টিল → সঠিক রোলার, অ্যাক্সেল, ফ্রেম এবং ফাস্টেনার উপাদানগুলি উদ্ধৃতির আগে নিশ্চিত করা উচিত।
• ইনস্টলেশন: জাহাজের পাশে / ফ্রি-বোর্ড ডেকের এলাকা → হাল শক্তিশালীকরণ, ওয়েল্ডের বিবরণ এবং উপলব্ধ স্থান অঙ্কন দ্বারা নিশ্চিত করা উচিত।
• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত আবরণ, গ্যালভানাইজিং বা পালিশ করা ফিনিশ প্রকল্পের স্পেসিফিকেশন অনুসরণ করে।
• সার্টিফিকেট প্রয়োজনীয়তা: অর্ডারের পরিধি অনুসারে ব্যবস্থা করা যেতে পারে → ক্লাস পরিদর্শন এবং সার্টিফিকেটের স্তর উদ্ধৃতির আগে নিশ্চিত করা উচিত।

এটি কিভাবে কাজ করে

দড়ি জাহাজের পাশের ফেয়ারলিডে আসে → দড়ি উল্লম্ব এবং অনুভূমিক রোলারের মধ্যে প্রবেশ করে → দড়ি দিক পরিবর্তন করার সাথে সাথে রোলারগুলি ঘোরে → স্থির জাহাজের কাঠামোর সাথে যোগাযোগ কমে যায় → স্থানীয় প্রতিক্রিয়া বল রোলার শ্যাফ্ট এবং ফেয়ারলিড ফ্রেমের মাধ্যমে শক্তিশালী জাহাজের পাশের কাঠামোর মধ্যে দিয়ে যায়

অ্যাপ্লিকেশন

বাণিজ্যিক জাহাজ | নৌ সহায়তা জাহাজ | টাগবোট | ওয়ার্কবোট | অফশোর সার্ভিস ভেসেল যখন প্রকল্প দ্বারা নির্দিষ্ট করা হয় | জাহাজের পাশে নোঙর স্টেশন | টাউইং দড়ি লিড অবস্থান | ফ্রি-বোর্ড ডেকের দড়ি পরিচালনা | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন পরিধি, উপাদানের ট্রেসেবিলিটি এবং ক্লাসিফিকেশন সোসাইটির অনুমোদন পদ্ধতি অনুসারে সার্টিফিকেট ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

অঙ্কন এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: CB 3062 টাইপ D কে সাধারণ রোলার ফেয়ারলিড থেকে কী আলাদা করে?

উত্তর 1: টাইপ D সাতটি রোলার ব্যবহার করে, যার মধ্যে তিনটি উল্লম্ব এবং চারটি অনুভূমিক রোলার রয়েছে, দড়িটিকে বিস্তৃত দিক থেকে পরিচালনা করার জন্য। এটি আরও উপযুক্ত যেখানে জাহাজের পাশের নোঙর বা টাউইং স্টেশনের চারপাশে দড়ির লিড কোণ পরিবর্তিত হয়।

প্রশ্ন 2: দড়ির ব্যাসের টেবিলটি কি SWL বা ভাঙার লোড হিসাবে ব্যবহার করা যেতে পারে?

উত্তর 2: না। সরবরাহকৃত টেবিলটি প্রধান মাত্রা এবং ওজন সহ প্রযোজ্য ইস্পাত তারের দড়ি এবং নাইলন দড়ির ব্যাস সরবরাহ করে। এটি SWL, MBL, দড়ির ভাঙার লোড, পরীক্ষার লোড বা অনুমোদিত লোড সরবরাহ করে না। লোড অনুমোদন জাহাজের নোঙর বা টাউইং ডিজাইন অনুসারে পরীক্ষা করা উচিত।

প্রশ্ন 3: এই ফেয়ারলিড অর্ডার করার আগে কী পরীক্ষা করা উচিত?

উত্তর 3: স্ট্যান্ডার্ড, টাইপ D, দড়ির ব্যাস, দড়ির লিড দিক, ইনস্টলেশন অবস্থান, উপাদান, পৃষ্ঠের চিকিত্সা, স্থানীয় শক্তিশালীকরণ, সার্টিফিকেটের পরিধি, পরিমাণ, সরবরাহের গন্তব্য এবং প্রয়োজনীয় সরবরাহের সময় নিশ্চিত করুন। ইনস্টলেশন অঙ্কন এবং রেফারেন্স ছবি অত্যন্ত সুপারিশ করা হয়।
