পণ্যের সংক্ষিপ্ত বিবরণ

CB/T 3062 টাইপ সি পাঁচ-রোলার ইউনিভার্সাল ফেয়ারলিড উইথ আপার রোলার হল একটি জাহাজের পাশে দড়ি-পরিচালনকারী ফিটিং যা ফ্রি-বোর্ড ডেক বা বাল্কহেড এলাকায় ব্যবহৃত হয় যেখানে একাধিক দিক থেকে দড়ি নিয়ন্ত্রণ সহকারে প্রবেশ করানো প্রয়োজন। এই বিন্যাসে তিনটি উল্লম্ব রোলার এবং দুটি অনুভূমিক রোলার একত্রিত করা হয়েছে যা ফেয়ারলিড খোলার মাধ্যমে স্টিলের তারের দড়ি বা নাইলন দড়ি পরিচালনা করে এবং একই সাথে স্লাইডিং যোগাযোগ এবং স্থানীয় দড়ির ঘর্ষণ কমায়।

এই পৃষ্ঠাটি সরবরাহকৃত CB/T 3062-2011 টাইপ সি পণ্যের ডেটা থেকে প্রস্তুত করা হয়েছে। CB/T 3062-2011 এর অনলাইন রেফারেন্স তথ্য স্ট্যান্ডার্ডটিকে রোলার হেড ফেয়ারলিড স্ট্যান্ডার্ড হিসাবে চিহ্নিত করে যা রোলার হেড ফেয়ারলিডের শ্রেণীবিভাগ, প্রয়োজনীয়তা, পরীক্ষার পদ্ধতি, পরিদর্শন নিয়ম, চিহ্নিতকরণ, প্যাকেজিং এবং পরিবহন অন্তর্ভুক্ত করে। সরবরাহকৃত টেবিলে SWL মান প্রদান করা হয়নি, তাই লোড মার্কিং, দড়ির কোণ, হালের শক্তিশালীকরণ এবং ক্লাস পরিদর্শনের পরিধি উদ্ধৃতির আগে প্রকল্পের অঙ্কন বা অফিসিয়াল স্ট্যান্ডার্ডের প্রয়োজনীয়তা দ্বারা নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: টাইপ সি পাঁচ-রোলার ইউনিভার্সাল ফেয়ারলিড উইথ আপার রোলার → জাহাজের পাশে দড়ি গাইড যা নোঙর এবং টাগিং দড়ির দিক নিয়ন্ত্রণ করে।
• স্ট্যান্ডার্ড রেফারেন্স: CB/T 3062-2011 → যখন জাহাজের অঙ্কনে CB/T রোলার হেড ফেয়ারলিড বিন্যাস নির্দিষ্ট করা থাকে তখন ব্যবহৃত হয়।
• রোলার বিন্যাস: ৩টি উল্লম্ব রোলার + ২টি অনুভূমিক রোলার → একাধিক প্রবেশ দিক থেকে দড়ির পথ পরিচালনা করে এবং দড়ি ছিটকে যাওয়ার ঝুঁকি নিয়ন্ত্রণে সহায়তা করে।
• ইনস্টলেশন অবস্থান: জাহাজের পাশে / ফ্রি-বোর্ড ডেক / বাল্কহেড সিট → ওয়েল্ডেড কাঠামো, খোলার ক্লিয়ারেন্স এবং স্থানীয় শক্তিশালীকরণ উৎপাদনের আগে পরীক্ষা করা উচিত।
• সরবরাহকৃত ডেটা থেকে প্রযোজ্য দড়ির পরিসীমা: স্টিলের তারের দড়ি 19.5–68 মিমি এবং নাইলন দড়ি 36–100 মিমি → চূড়ান্ত দড়ির আকার নির্বাচন জাহাজের নোঙর বা টাগিং বিন্যাস অনুসরণ করা উচিত।
• প্রদত্ত প্রধান মাত্রা: E, F, D, d, L, L1, L2, L3, B, B1, B2, H, এবং H1 → ওয়েবপেজ অঙ্কন, সিট লেআউট এবং প্রতিস্থাপন চেকিংয়ের জন্য দরকারী।
• সরবরাহকৃত ডেটা থেকে ওজন পরিসীমা: 182–4021 কেজি → হ্যান্ডলিং, ইনস্টলেশন লিফটিং, ডেক কাঠামোর পর্যালোচনা, প্যাকিং এবং মালবাহী পরিকল্পনার জন্য গুরুত্বপূর্ণ।
• সারফেস ট্রিটমেন্ট: স্যান্ডব্লাস্টিং থেকে Sa 2.5 + এক স্তর ইপোক্সি শপ প্রাইমার, পালিশ করা, গ্যালভানাইজড, বা কাস্টমাইজড ট্রিটমেন্ট → চূড়ান্ত কোটিং জাহাজের স্পেসিফিকেশন অনুসরণ করা উচিত।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও জিজ্ঞাসা নির্দেশিকা

ধাপ ১: প্রয়োজনীয় স্ট্যান্ডার্ড এবং মডেল নিশ্চিত করুন: CB/T 3062-2011 টাইপ সি পাঁচ-রোলার ইউনিভার্সাল ফেয়ারলিড উইথ আপার রোলার।

ধাপ ২: দড়ির প্রকার এবং আকার নিশ্চিত করুন: স্টিলের তারের দড়ির ব্যাস, নাইলন দড়ির ব্যাস, দড়ির গঠন এবং ফেয়ারলিডটি নোঙর, টাগিং বা প্রতিস্থাপনের জন্য ব্যবহৃত হচ্ছে কিনা।

ধাপ ৩: দড়ির দিক, আপেক্ষিক দড়ির কোণ, জাহাজের পাশের খোলা, ফ্রি-বোর্ড ডেক বিন্যাস এবং জাহাজের অঙ্কন দ্বারা উপরের রোলার প্রয়োজন কিনা তা নিশ্চিত করুন।

ধাপ ৪: সিট কাঠামো, ওয়েল্ডেড ইন্টারফেস, হাল / বাল্কহেড শক্তিশালীকরণ, ইনস্টলেশন ক্লিয়ারেন্স, রোলার অপসারণের স্থান এবং রক্ষণাবেক্ষণের প্রবেশাধিকার নিশ্চিত করুন।

ধাপ ৫: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: C-Mn স্টিল, মাইল্ড স্টিল, স্টেইনলেস স্টিল, বা প্রকল্প-নির্দিষ্ট উপাদানের গ্রেড; প্রয়োজনে শ্যাফ্ট, বুশ, রোলার এবং ফ্রেমের উপাদানের বরাদ্দ নিশ্চিত করুন।

ধাপ ৬: সারফেস ট্রিটমেন্ট, কোটিং সিস্টেম, পরিদর্শনের পরিধি, NDT প্রয়োজনীয়তা, ক্লাস সার্টিফিকেট প্রয়োজনীয়তা, পরিমাণ, সরবরাহের গন্তব্য এবং প্রয়োজনীয় সরবরাহের সময় নিশ্চিত করুন।

ধাপ ৭: GA অঙ্কন, জাহাজের পাশের বিন্যাস অঙ্কন, বিদ্যমান ফেয়ারলিডের ছবি, দড়ির পথের স্কেচ, বা প্রতিস্থাপনের মাত্রা যদি উপলব্ধ থাকে তবে সরবরাহ করুন।

কাঠামো

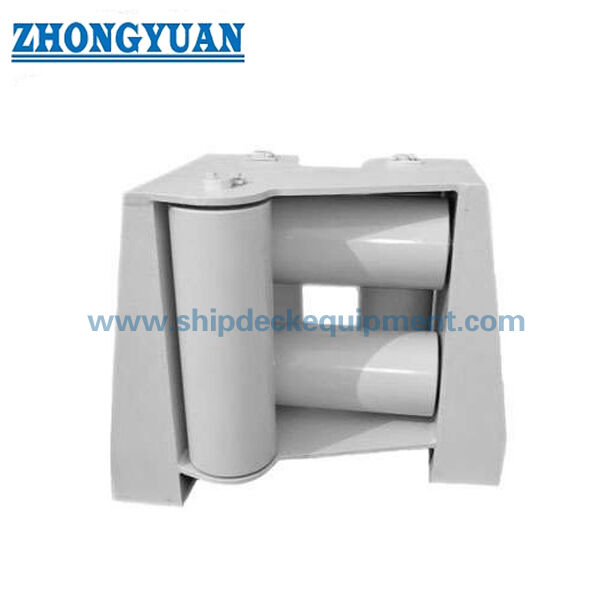

টাইপ সি পাঁচ-রোলার ফ্রেম | তিনটি উল্লম্ব রোলার | দুটি অনুভূমিক রোলার যার মধ্যে উপরের রোলার অন্তর্ভুক্ত | জাহাজের পাশের সিট / ওয়েল্ডেড ফ্রেম | দড়ি-সংস্পর্শ রোলার পৃষ্ঠ | রোলার শ্যাফ্ট এবং ধারণকারী অংশ | বাল্কহেড / ফ্রি-বোর্ড ডেক ইনস্টলেশন ইন্টারফেস | শপ প্রাইমার বা নির্দিষ্ট সারফেস ট্রিটমেন্ট

দড়ি পরিচালনা, রোলার এবং ইনস্টলেশন সুবিধা

• টাইপ সি বিন্যাসে তিনটি উল্লম্ব রোলার এবং দুটি অনুভূমিক রোলার ব্যবহার করা হয় যা একাধিক দিক থেকে দড়ি প্রবেশ নিয়ন্ত্রণ করে, যা জাহাজের পাশে নোঙর বা টাগিং স্টেশনে দরকারী যেখানে অপারেশনের সময় লাইনের দিক পরিবর্তন হতে পারে।
• উপরের অনুভূমিক রোলার ফেয়ারলিড খোলার মধ্যে দড়ির পথ নিয়ন্ত্রণে সহায়তা করে এবং জাহাজের বিন্যাস এবং লিড কোণ সঠিক হলে গাইড পাথ থেকে দড়ি বেরিয়ে যাওয়ার ঝুঁকি কমাতে পারে।
• স্থির পৃষ্ঠের তুলনায় রোলার যোগাযোগ স্লাইডিং ঘর্ষণ কমায়, তবে রোলার ঘূর্ণন, শ্যাফ্ট অ্যালাইনমেন্ট, বুশের অবস্থা, লুব্রিকেশন বা বিয়ারিং ডিজাইন এবং রক্ষণাবেক্ষণের প্রবেশাধিকার প্রকৃত পরিষেবা কর্মক্ষমতার জন্য পরীক্ষা করা উচিত।
• মসৃণ রোলার পৃষ্ঠ এবং পালিশ করা দড়ি-সংস্পর্শ প্রান্তগুলি স্টিলের তারের দড়ি এবং নাইলন দড়ির স্থানীয় ক্ষয় কমাতে সাহায্য করে। চূড়ান্ত দড়ির জীবন দড়ির গঠন, লোড, লাইনের কোণ, পৃষ্ঠের ফিনিস এবং রক্ষণাবেক্ষণের অবস্থার উপরও নির্ভর করে।
• ওয়েল্ডেড সিট এবং ফ্রেম দড়ির প্রতিক্রিয়া শক্তি জাহাজের পাশে বা ফ্রি-বোর্ড ডেক কাঠামোতে স্থানান্তর করে; স্থানীয় শক্তিশালীকরণ, ওয়েল্ডের বিবরণ এবং হালের খোলা জাহাজ নির্মাতা বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।
• বিভিন্ন উপাদানের বিকল্প নিয়ে আলোচনা করা যেতে পারে, তবে রোলার, ফ্রেম, শ্যাফ্ট, বুশ এবং ধারণকারী অংশগুলির জন্য সঠিক উপাদানের গ্রেড উৎপাদনের আগে এবং সার্টিফিকেট প্রস্তুতির আগে নিশ্চিত করা উচিত।
• ক্লাস পরিদর্শন, উপাদানের সার্টিফিকেট, মাত্রিক পরিদর্শন, NDT এবং অতিরিক্ত পরীক্ষা প্রকল্পের প্রয়োজনীয়তা এবং সম্মত পরিদর্শন পরিধি অনুযায়ী ব্যবস্থা করা যেতে পারে।

কাস্টম অ্যাট্রিবিউটস

• স্ট্যান্ডার্ড: CB/T 3062-2011 → যখন শিপইয়ার্ড, মালিক, বা ডিজাইন অঙ্কনে CB/T রোলার হেড ফেয়ারলিড বিন্যাস নির্দিষ্ট করা থাকে তখন ব্যবহার করুন।
• টাইপ: টাইপ সি উইথ আপার রোলার → জাহাজের পাশে দড়ি পরিচালনার জন্য পাঁচ-রোলার ইউনিভার্সাল ফেয়ারলিড কনফিগারেশন।
• রোলার বিন্যাস: ৩টি উল্লম্ব + ২টি অনুভূমিক রোলার → ফেয়ারলিড খোলার চারপাশে বহু-দিকনির্দেশক দড়ি চালনাকে সমর্থন করে।
• দড়ির সামঞ্জস্যতা: সরবরাহকৃত ডেটা থেকে স্টিলের তারের দড়ি 19.5–68 মিমি / নাইলন দড়ি 36–100 মিমি → চূড়ান্ত দড়ি নির্বাচন জাহাজের দড়ির বিন্যাস সহকারে পরীক্ষা করা উচিত।
• ইনস্টলেশন: জাহাজের পাশে / ফ্রি-বোর্ড ডেক / বাল্কহেড সিট → ওয়েল্ডেড ইন্টারফেস, কাঠামোগত শক্তিশালীকরণ, খোলার আকার এবং রক্ষণাবেক্ষণের ক্লিয়ারেন্স নিশ্চিত করা উচিত।
• উপাদান: C-Mn স্টিল / মাইল্ড স্টিল / স্টেইনলেস স্টিল → উদ্ধৃতির আগে সঠিক গ্রেড এবং উপাদানের বরাদ্দ নিশ্চিত করা উচিত।
• সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার / পালিশ করা / গ্যালভানাইজড / কাস্টমাইজড → চূড়ান্ত কোটিং জাহাজের স্পেসিফিকেশন বা গ্রাহকের প্রয়োজনীয়তা অনুসরণ করে।
• লোড ডেটা: সরবরাহকৃত টেবিলে SWL প্রদান করা হয়নি → অফিসিয়াল স্ট্যান্ডার্ড টেবিল, প্রকল্প গণনা, বা অনুমোদিত অঙ্কন দ্বারা নিশ্চিত না হওয়া পর্যন্ত SWL চিহ্নিত করবেন না।
• সার্টিফিকেট প্রয়োজনীয়তা: অর্ডারের পরিধি অনুযায়ী উপলব্ধ → ক্লাস সার্টিফিকেট, উপাদানের সার্টিফিকেট, প্রস্তুতকারকের সার্টিফিকেট এবং সাক্ষী পরিদর্শন উৎপাদনের আগে নিশ্চিত করা উচিত।

এটি কিভাবে কাজ করে

নোঙর বা টাগিং দড়ি জাহাজের পাশের ফেয়ারলিডে আসে → দড়ি উল্লম্ব এবং অনুভূমিক রোলারের মধ্যে প্রবেশ করে → রোলারগুলি ঘোরে এবং দড়ির পথ পরিচালনা করে → উপরের রোলার দড়িকে নিয়ন্ত্রিত খোলার মধ্যে রাখতে সাহায্য করে → স্থানীয় প্রতিক্রিয়া শক্তি ওয়েল্ডেড সিট এবং জাহাজের পাশের কাঠামোর মাধ্যমে স্থানান্তরিত হয়।

অ্যাপ্লিকেশন

বাণিজ্যিক জাহাজ | জাহাজের অঙ্কন দ্বারা নির্দিষ্ট করা হলে নৌযান | প্রকল্পের প্রয়োজনীয়তা দ্বারা অনুমোদিত হলে অফশোর সাপোর্ট ভেসেল | জাহাজের পাশের নোঙর স্টেশন | টাগিং দড়ি গাইড অবস্থান | ফ্রি-বোর্ড ডেক দড়ি খোলা | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের পরিধি, উপাদানের ট্রেসেবিলিটি এবং ক্লাস সোসাইটির অনুমোদন পদ্ধতি অনুযায়ী সার্টিফিকেট ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

অঙ্কন এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: পাঁচ-রোলার ফেয়ারলিড টাইপ সি এবং একটি সাধারণ রোলার ফেয়ারলিডের মধ্যে পার্থক্য কী?

উত্তর ১: টাইপ সি তিনটি উল্লম্ব রোলার এবং দুটি অনুভূমিক রোলারকে একত্রিত করে, যার মধ্যে একটি উপরের রোলার রয়েছে, যা নিয়ন্ত্রিত জাহাজের পাশের খোলার মাধ্যমে দড়ি পরিচালনা করে। এটি যেখানে দড়ির পথ পরিবর্তন হতে পারে এবং জাহাজের অঙ্কনে বহু-দিকনির্দেশক দড়ি পরিচালনার প্রয়োজন হয় সেখানে এটি বেশি উপযুক্ত।

প্রশ্ন ২: এই ফেয়ারলিডটি কি স্টিলের তারের দড়ি এবং নাইলন দড়ি উভয়ের জন্য ব্যবহার করা যেতে পারে?

উত্তর ২: হ্যাঁ, সরবরাহকৃত টেবিলে 19.5 থেকে 68 মিমি পর্যন্ত স্টিলের তারের দড়ির ব্যাস এবং 36 থেকে 100 মিমি পর্যন্ত নাইলন দড়ির ব্যাস তালিকাভুক্ত করা হয়েছে। চূড়ান্ত নির্বাচন এখনও দড়ির গঠন, দড়ির ব্যাস, লাইনের কোণ, নকশার লোড, রোলারের আকার এবং জাহাজের পাশের বিন্যাস নিশ্চিত করা উচিত।

প্রশ্ন ৩: আমরা কি সরবরাহকৃত টেবিলের উপর ভিত্তি করে এই ফেয়ারলিডে SWL চিহ্নিত করতে পারি?

উত্তর ৩: সরবরাহকৃত টেবিলে SWL মান অন্তর্ভুক্ত নেই, তাই এই ডেটা থেকে একা SWL চিহ্নিত করা উচিত নয়। অফিসিয়াল স্ট্যান্ডার্ড টেবিল, প্রকল্প গণনা, অনুমোদিত অঙ্কন এবং ব্যবহারকারী ও প্রস্তুতকারকের মধ্যে চুক্তি অনুযায়ী লোড মার্কিং নিশ্চিত করা উচিত।
