মেরিন ম্যানুয়াল কপলিং উইঞ্চ∙ জাহাজের ডেক সরঞ্জাম জন্য হ্যান্ড অপারেশন উইঞ্চ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| নিরাপত্তা টান ক্ষমতা: | 5-100 কেএন | লোড ধরে রাখা: | ৫০-১০০০ কেএন |
|---|---|---|---|
| ড্রাম ক্ষমতা: | কাস্টমাইজড | উপাদান: | হালকা ইস্পাত, স্টেইনলেস স্টীল |
| সারফেস ট্রিটমেন্ট: | ইপোক্সি পেইন্টের এস 2.5 + 3 স্তরগুলিতে স্যান্ডব্লাস্টিং, গ্যালভানাইজড | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | 1000KN কাপলিং উইঞ্চ,একক ড্রাম 1000KN কাপলিং উইঞ্চ,1000KN শিপ ডেক সরঞ্জাম |
||
পণ্যের বর্ণনা
সামুদ্রিক ম্যানুয়াল কাপলিং উইঞ্চ |হাত জাহাজ ডেক সরঞ্জাম জন্য অপারেশন উইঞ্চ
পণ্য ওভারভিউ
একক ড্রাম হ্যান্ড কাপলিং উইঞ্চ হ'ল একটি ম্যানুয়ালি চালিত ডেক উইঞ্চ যা দড়ি হ্যান্ডলিং, হালকা টানা, পজিশনিং এবং বার্জ, অভ্যন্তরীণ জলপথের জাহাজ, ওয়ার্কবোট এবং ছোট ডেকের ব্যবস্থা যেখানে বৈদ্যুতিক বা জলবাহী শক্তির প্রয়োজন হয় না সেখানে কাজ করার জন্য ব্যবহৃত হয়। এটি একটি হ্যান্ডহুইল বা লিভার হ্যান্ডেল দ্বারা চালিত হয়, গিয়ার ট্রান্সমিশন এবং একটি র্যাচেট বা ব্রেক ব্যবস্থা ব্যবহার করে চলাচল নিয়ন্ত্রণ করতে এবং অপারেশন চলাকালীন দড়ির টান ধরে রাখতে ব্যবহৃত হয়।
এই পণ্যটিকে একটি ম্যানুয়াল দড়ি-হ্যান্ডলিং এবং হোল্ডিং উইঞ্চ হিসাবে স্থাপন করা উচিত, একটি চালিত টোয়িং উইঞ্চ, লিফটিং উইঞ্চ বা কর্মী-উত্তোলন সরঞ্জাম হিসাবে নয়, যদি না সেই দায়িত্বের জন্য একটি নির্দিষ্ট প্রত্যয়িত নকশা সরবরাহ করা হয়। সরবরাহকৃত ডেটা নিরাপত্তা টান ক্ষমতা, লোড ধারণ, একক ড্রাম বিন্যাস, ঐচ্ছিক ব্রেক বা র্যাচেট এবং কাস্টমাইজড ড্রাম ক্ষমতা দেয়। দড়ির ব্যাস, ড্রামের আকার, গিয়ার অনুপাত, মাউন্টিং বেস, হাত বল এবং শংসাপত্রের সুযোগ উদ্ধৃতি এবং উত্পাদনের আগে নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
• পণ্যের ধরন: একক ড্রাম ম্যানুয়াল হ্যান্ড কাপলিং উইঞ্চ → ম্যানুয়াল ডেক দড়ি হ্যান্ডলিং এবং হোল্ডিং অ্যাপ্লিকেশনের জন্য উপযুক্ত।
• নিরাপত্তা টান ক্ষমতা: 5-100 kN → প্রধান টান নির্বাচন পরামিতি হিসাবে ব্যবহৃত; অনুমোদিত গণনা ছাড়া এটিকে SWL, MBL বা টোয়িং ক্ষমতাতে রূপান্তর করা উচিত নয়।
• হোল্ডিং লোড: 50-1000 kN → হোল্ডিং ডিভাইস বা ব্রেক/র্যাচেট ব্যবস্থার সাথে সম্পর্কিত; এটি ম্যানুয়াল টানা ক্ষমতার মতো নয়।
• ড্রাম ক্ষমতা: কাস্টমাইজড → দড়ি ব্যাস, দড়ির দৈর্ঘ্য, ফ্লিট অ্যাঙ্গেল, ড্রামের প্রস্থ, এবং ফ্ল্যাঞ্জের উচ্চতা প্রতিটি প্রকল্পের জন্য নিশ্চিত করা আবশ্যক।
• অপারেশন পদ্ধতি: হ্যান্ডহুইল বা হ্যান্ডেল লিভার → উপযুক্ত যেখানে সহজ ম্যানুয়াল অপারেশন এবং স্থানীয় নিয়ন্ত্রণ প্রয়োজন।
• হোল্ডিং ডিভাইস: ব্রেক বা র্যাচেট → যখন দড়ি টান ধরে রাখা হয় তখন অনিয়ন্ত্রিত ড্রাম ঘূর্ণন রোধ করতে ব্যবহৃত হয়।
• নির্মাণ: গিয়ার ট্রান্সমিশন সহ একক ড্রাম → গিয়ার অনুপাত এবং গতি পরিবর্তন টান বল এবং হাত বল প্রয়োজন অনুযায়ী নিশ্চিত করা উচিত।
• সারফেস ট্রিটমেন্ট: সা 2.5 ব্লাস্টিং + 3-লেয়ার ইপক্সি পেইন্ট বা গ্যালভানাইজড ফিনিশ → চূড়ান্ত আবরণ সামুদ্রিক পরিবেশ এবং প্রকল্পের স্পেসিফিকেশন অনুসরণ করে।
প্রধান প্রযুক্তিগত পরামিতি
| প্যারামিটার | সরবরাহকৃত মান / পরিসর | ইঞ্জিনিয়ারিং অর্থ |
| নিরাপত্তা টান ক্ষমতা | 5-100 kN | প্রধান ম্যানুয়াল টানা নির্বাচন পরিসীমা; চূড়ান্ত মান দড়ি লোড এবং অপারেটিং শুল্কের সাথে মেলে। |
| হোল্ডিং লোড | 50-1000 kN | হোল্ডিং/ব্রেক বা র্যাচেট-সম্পর্কিত মান; ইঞ্জিনিয়ারিং ব্যবহারের আগে পরীক্ষা পদ্ধতি এবং নিরাপত্তা ফ্যাক্টর নিশ্চিত করুন। |
| ড্রাম আয়োজন | একক ড্রাম | একটি দড়ি লাইন বা তারের দড়ি স্টোরেজ এবং হ্যান্ডলিং ব্যবস্থার জন্য উপযুক্ত। |
| ড্রাম ক্ষমতা | কাস্টমাইজড | দড়ির ব্যাস, দড়ির দৈর্ঘ্য, ড্রামের প্রস্থ, ফ্ল্যাঞ্জের উচ্চতা এবং দড়ি স্তর বিন্যাস নিশ্চিত করুন। |
| অপারেটিং পদ্ধতি | হ্যান্ডেল লিভার বা হ্যান্ডহুইল | প্রয়োজনীয় হ্যান্ড ফোর্স, অপারেটর অ্যাক্সেস এবং ডেক লেআউট অনুযায়ী নির্বাচন করুন। |
| হোল্ডিং ডিভাইস | ব্রেক বা র্যাচেট | দড়ি টান ধরে রাখতে এবং ড্রাম আন্দোলন নিয়ন্ত্রণ করতে ব্যবহৃত হয়; চূড়ান্ত প্রকার আবেদনের প্রয়োজনীয়তা অনুসরণ করা উচিত। |
| উপাদান | হালকা ইস্পাত / স্টেইনলেস স্টীল | উপাদান গ্রেড এবং জারা প্রতিরোধের স্তর উত্পাদন আগে নিশ্চিত করা উচিত. |
| সারফেস ট্রিটমেন্ট | সা 2.5 ব্লাস্টিং + 3-স্তর ইপোক্সি পেইন্ট / গ্যালভানাইজড | সামুদ্রিক এক্সপোজার, আবরণ সিস্টেম, এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করুন। |
| শংসাপত্রের সুযোগ | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ইত্যাদি অর্ডার অনুযায়ী উপলব্ধ | উদ্ধৃতি দেওয়ার আগে সার্টিফিকেট স্তর এবং শ্রেণী সাক্ষী পরিদর্শন সম্মত হতে হবে। |
নির্বাচন এবং অনুসন্ধান গাইড
ধাপ 1:দড়ি হ্যান্ডলিং ডিউটি, প্রত্যাশিত লাইন টান এবং প্রকৃত কাজের অবস্থা অনুযায়ী 5-100 kN এর মধ্যে প্রয়োজনীয় নিরাপত্তা টান ক্ষমতা নিশ্চিত করুন।
ধাপ 2:হোল্ডিং লোডের প্রয়োজনীয়তা নিশ্চিত করুন এবং উইঞ্চের একটি র্যাচেট ডিভাইস, যান্ত্রিক ব্রেক বা উভয়ের প্রয়োজন কিনা। হোল্ডিং লোড টানা ক্ষমতা থেকে আলাদাভাবে পরীক্ষা করা উচিত।
ধাপ 3:দড়ির ধরন, দড়ির ব্যাস, দড়ির দৈর্ঘ্য এবং প্রয়োজনীয় ড্রাম ক্ষমতা নিশ্চিত করুন। ড্রামের প্রস্থ, ফ্ল্যাঞ্জের উচ্চতা, দড়ি স্তর সংখ্যা এবং দড়ি নোঙর করার পদ্ধতি অঙ্কন দ্বারা নিশ্চিত করা উচিত।
ধাপ 4:অপারেশন পদ্ধতি নিশ্চিত করুন: হ্যান্ডহুইল, হ্যান্ডেল লিভার, গিয়ার-পরিবর্তন ব্যবস্থা, অপারেটর অবস্থান, এবং এক ব্যক্তির অপারেশনের জন্য গ্রহণযোগ্য হাত বল।
ধাপ 5:ডেক মাউন্টিং ব্যবস্থা, বেস পদচিহ্ন, বোল্ট বা ঝালাই বিস্তারিত, আশেপাশের ছাড়পত্র এবং ইনস্টলেশনটি নতুন বিল্ডিং, প্রতিস্থাপন, বার্জ, বা অভ্যন্তরীণ জলপথের জাহাজের জন্য কিনা তা নিশ্চিত করুন।
ধাপ 6:উপাদান, পৃষ্ঠ চিকিত্সা, স্টেইনলেস স্টীল বিকল্প, গ্যালভানাইজড ফিনিস, আবরণ সিস্টেম, শংসাপত্রের প্রয়োজনীয়তা, পরিমাণ, গন্তব্য, এবং বিতরণের প্রয়োজনীয়তা নিশ্চিত করুন।
গঠন এবং উপাদান
একক দড়ি ড্রাম | সাইড ফ্রেম | হ্যান্ডহুইল বা হ্যান্ডেল লিভার | গিয়ার ট্রান্সমিশন | র্যাচেট পাল বা ধারণ করা কুকুর | যান্ত্রিক ব্রেক বিকল্প | ড্রাম খাদ এবং গুল্ম/ভারবহন এলাকা | দড়ি নোঙ্গর পয়েন্ট | ডেক মাউন্টিং বেস | প্রতিরক্ষামূলক কভার নিশ্চিত করা
ম্যানুয়াল অপারেশন, গিয়ার এবং হোল্ডিং সুবিধা
• ম্যানুয়াল অপারেশন এমন জায়গায় দড়ি পরিচালনার অনুমতি দেয় যেখানে হাইড্রোলিক বা বৈদ্যুতিক শক্তি পাওয়া যায় না বা যেখানে একটি সাধারণ স্থানীয় অপারেটিং ডিভাইস পছন্দ করা হয়।
• গিয়ার ট্রান্সমিশন উচ্চতর টানার প্রচেষ্টার জন্য যান্ত্রিক সুবিধা প্রদান করতে পারে, যখন গিয়ার পরিবর্তনটি ডিজাইনের উপর নির্ভর করে দ্রুত স্ল্যাক টেক-আপ বা সহজ উইঞ্চিংয়ের জন্য ব্যবহার করা যেতে পারে।
• একটি র্যাচেট পল, হোল্ডিং ডগ, বা ব্রেক ব্যবস্থা দড়ির টান ধরে রাখতে এবং অপারেশন চলাকালীন অনিয়ন্ত্রিত ড্রাম ঘূর্ণনের ঝুঁকি কমাতে সাহায্য করে।
• একক ড্রাম নির্মাণ পরিদর্শন এবং রক্ষণাবেক্ষণ করা সহজ, এটি বার্জ, অভ্যন্তরীণ জলপথের জাহাজ এবং ছোট ডেক সরঞ্জাম ব্যবস্থার জন্য উপযুক্ত করে তোলে।
• অপারেটরের অবস্থান, হ্যান্ডহুইল ব্যাসার্ধ, হ্যান্ডেল লিভারের দৈর্ঘ্য, গিয়ার কভার এবং আশেপাশের ক্লিয়ারেন্স পরীক্ষা করা উচিত যাতে ম্যানুয়াল অপারেশন ব্যবহারিক এবং নিরাপদ হয়।
• এই পৃষ্ঠাটি উইঞ্চটিকে উত্তোলন সরঞ্জাম হিসাবে উপস্থাপন করে না। উত্তোলন, কর্মীদের উত্তোলন, বা লোড-সাপোর্টিং ডিউটির জন্য একটি পৃথক প্রত্যয়িত নকশা, অনুমোদিত ব্রেক সিস্টেম এবং প্রকল্প-নির্দিষ্ট যাচাইকরণ প্রয়োজন।
কাস্টম বৈশিষ্ট্য
• পণ্যের ধরন: একক ড্রাম ম্যানুয়াল হ্যান্ড কাপলিং উইঞ্চ → জাহাজ এবং বার্জ অ্যাপ্লিকেশনের জন্য ডেক-মাউন্ট করা ম্যানুয়াল দড়ি-হ্যান্ডলিং উইঞ্চ।
• পুলিং রেঞ্জ: 5-100 kN → অপারেটিং লোড এবং দড়ি-হ্যান্ডলিং ডিউটি অনুযায়ী নির্বাচন করুন।
• হোল্ডিং রেঞ্জ: 50-1000 kN → ইঞ্জিনিয়ারিং নির্বাচনে ব্যবহারের আগে ব্রেক বা র্যাচেট রেটিং, পরীক্ষার ভিত্তি এবং নিরাপত্তার কারণ নিশ্চিত করুন।
• ড্রাম ক্যাপাসিটি: কাস্টমাইজড → দড়ি ব্যাস এবং প্রয়োজনীয় দড়ি দৈর্ঘ্য ড্রামের মাত্রা নির্ধারণ করে।
• অপারেশন: হ্যান্ডহুইল বা হ্যান্ডেল লিভার → অপারেটর অ্যাক্সেস এবং প্রয়োজনীয় হ্যান্ড ফোর্স অনুযায়ী বেছে নিন।
• গতি / গিয়ার: গিয়ার-পরিবর্তন ব্যবস্থা নিশ্চিত করা হবে → স্ল্যাক টেক-আপের জন্য উচ্চ গতি এবং ভারী টানার জন্য কম গতি নির্দিষ্ট করা হলে বিবেচনা করা যেতে পারে।
• উপাদান: হালকা ইস্পাত বা স্টেইনলেস স্টীল → সঠিক গ্রেড এবং উপাদান সার্টিফিকেট সুযোগ নিশ্চিত করা উচিত।
• সারফেস ট্রিটমেন্ট: ইপোক্সি পেইন্ট সিস্টেম বা গ্যালভানাইজড ফিনিশ → জাহাজের এলাকা, জারা এক্সপোজার এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করুন।
• শংসাপত্রের প্রয়োজনীয়তা: অর্ডার স্কোপ → মেকার সার্টিফিকেট, উপাদান সার্টিফিকেট, ক্লাস সার্টিফিকেট, বা সাক্ষী পরিদর্শন উদ্ধৃতি আগে নিশ্চিত করা উচিত অনুযায়ী উপলব্ধ.
কিভাবে এটা কাজ করে
অপারেটর হ্যান্ডহুইল বা হ্যান্ডেল লিভার ঘুরিয়ে দেয় → গিয়ার ট্রান্সমিশন একক ড্রাম চালায় → দড়ি ক্ষত হয় বা নিয়ন্ত্রণে পরিশোধিত হয় → র্যাচেট, হোল্ডিং ডগ বা ব্রেক ড্রাম ধরে রাখে যখন প্রয়োজন হয় → দড়ির টান ড্রাম শ্যাফ্ট, ফ্রেম এবং মাউন্টিং বেসের মাধ্যমে ডেকের কাঠামোতে স্থানান্তরিত হয়
অ্যাপ্লিকেশন
বার্জস | অভ্যন্তরীণ জলপথ জাহাজ | ছোট ওয়ার্কবোট | পরিষেবা জাহাজ | শিপইয়ার্ড দড়ি হ্যান্ডলিং | মুরিং লাইন সমন্বয় | ডেক ইউটিলিটি দড়ি হ্যান্ডলিং | ম্যানুয়াল ডেক winches প্রতিস্থাপন
সার্টিফিকেশন এবং সুবিধা
শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং শ্রেণিবিন্যাস সমিতির অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

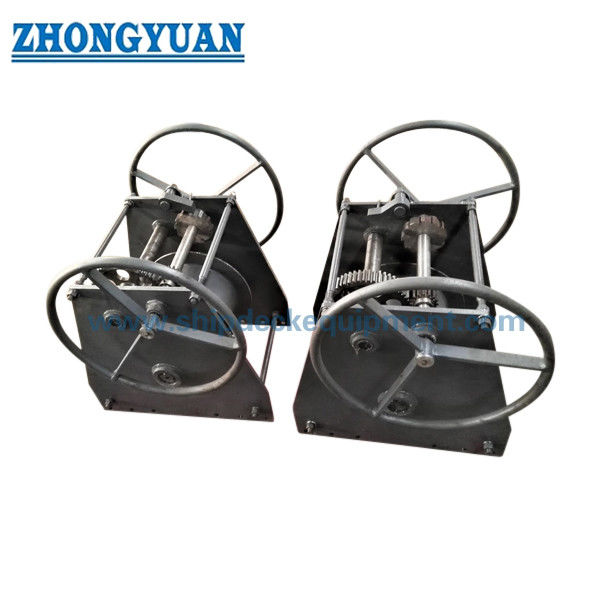

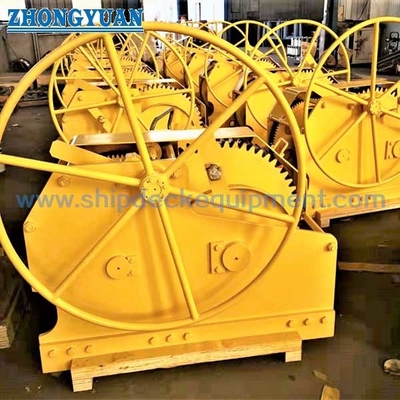

অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1: কীভাবে সঠিক ম্যানুয়াল হ্যান্ড কাপলিং উইঞ্চ নির্বাচন করা উচিত?
A1: নিরাপত্তা টানার ক্ষমতা, হোল্ডিং লোড, দড়ির ধরন, দড়ির ব্যাস, দড়ির দৈর্ঘ্য, ড্রামের ক্ষমতা, অপারেশন পদ্ধতি, গিয়ার অনুপাত, ব্রেক বা র্যাচেটের প্রয়োজনীয়তা এবং ডেক ইনস্টলেশনের অবস্থা অনুযায়ী উইঞ্চ নির্বাচন করুন। প্রতিস্থাপন প্রকল্পের জন্য, বিদ্যমান ভিত্তি এবং দড়ি সীসাও পরীক্ষা করা উচিত।
প্রশ্ন 2: নিরাপত্তা টান ক্ষমতা এবং হোল্ডিং লোডের মধ্যে পার্থক্য কী?
A2: নিরাপত্তা টান ক্ষমতা ম্যানুয়াল উইঞ্চিং জন্য টানা নির্বাচন পরামিতি বোঝায়। হোল্ডিং লোড দড়ির টান ধরে রাখার জন্য হোল্ডিং ডিভাইস, র্যাচেট বা ব্রেক ব্যবস্থার ক্ষমতা বোঝায়। এই দুটি মান মিশ্রিত করা উচিত নয়, এবং প্রকৌশল অনুমোদনের আগে সঠিক পরীক্ষার ভিত্তি নিশ্চিত করা উচিত।
প্রশ্ন 3: এই ম্যানুয়াল উইঞ্চটি কি লিফটিং উইঞ্চ হিসাবে ব্যবহার করা যেতে পারে?
A3: ডিফল্টরূপে নয়। এই পৃষ্ঠাটি একটি ম্যানুয়াল ডেক দড়ি-হ্যান্ডলিং উইঞ্চ বর্ণনা করে। উত্তোলন বা কর্মীদের-সম্পর্কিত ব্যবহারের জন্য একটি নির্দিষ্ট প্রত্যয়িত উত্তোলন নকশা, অনুমোদিত ব্রেক ব্যবস্থা, লোড টেস্টিং এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে শ্রেণি বা কর্তৃপক্ষের অনুমোদন প্রয়োজন।
একক ড্রাম হ্যান্ড কাপলিং উইঞ্চ ম্যানুয়াল অপারেশন উইঞ্চ শিপ ডেক সরঞ্জামের অঙ্কন
