3T 20m হাইড্রোলিক টেলিস্কোপিক বুম মেরিন ক্রেন | অপারেটর কেবিন সহ জাহাজের ক্রেন
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| বুম টাইপ: | টেলিস্কোপ বুম | কাজের তাপমাত্রা: | -40 থেকে 50℃ ইত্যাদি |
|---|---|---|---|
| Slewing: | 0-360°, সীমা সুইচ সহ বা ছাড়া | সারফেস ট্রিটমেন্ট: | স্যান্ডব্লাস্টিং থেকে S2.5 + 3 স্তর ইপোক্সি পেইন্ট,C5M |
| শ্রেণিবিন্যাস সার্টিফিকেট: | BV, ABS, DNV, LR, KR, IRS, RS, RINA,CCS, NK, | তারের দড়ি দিয়া: | 12.5- 46 (মিমি) |
| ঘূর্ণন গতি: | 0.৫-১ ঘন্টা/মিনিট | দড়ি ক্ষমতা: | 20-150 মি |
| বিশেষভাবে তুলে ধরা: | 1 পিএম হাইড্রোলিক দূরবীণীয় বুম ক্রেন,15 মি / মিনিট হাইড্রোলিক দূরবীন বুম ক্রেন,দূরবীণ বুম ক্রেন |
||
পণ্যের বর্ণনা
3T 20m হাইড্রোলিক টেলিস্কোপিক বুম মেরিন ক্রেন | অপারেটর কেবিন সহ শিপবোর্ড ক্রেন
পণ্য ওভারভিউ
3T 20m হাইড্রোলিক টেলিস্কোপিক বুম মেরিন ক্রেন হল একটি ডেক-মাউন্ট করা শিপবোর্ড লিফটিং অ্যাপ্লায়েন্স যা একটি টেলিস্কোপিক বক্স বুম, হাইড্রোলিক হোস্টিং উইঞ্চ, হাইড্রোলিক লুফিং এবং স্লিউইং ফাংশন এবং একটি অপারেটর কেবিন সহ কনফিগার করা হয়েছে। টেলিস্কোপিক বিন্যাস একটি নির্দিষ্ট লং বুমের তুলনায় স্টোভড পদচিহ্ন হ্রাস করার সময় পণ্যসম্ভার, দোকান, রক্ষণাবেক্ষণ এবং সাধারণ ডেক-হ্যান্ডলিং ডিউটির জন্য বুম পৌঁছানোর সামঞ্জস্য করতে দেয়।
সরবরাহকৃত পণ্যের ডেটা 5-20 মিটার কাজের ব্যাসার্ধের মধ্যে একটি 3 টি মডেলকে চিহ্নিত করে৷ যাইহোক, উপলব্ধ টেবিলটি একটি অনুমোদিত লোড চার্টের পরিবর্তে একটি মডেল/সিরিজ প্যারামিটার টেবিল; এটি স্বাধীনভাবে নিশ্চিত করে না যে সম্পূর্ণ 20 মিটার আউটরিচে 3 টি অনুমোদিত। প্রতিটি ব্যাসার্ধে চূড়ান্ত উত্তোলনের ক্ষমতা, জাহাজের গতি, বায়ুর সীমা, পেডেস্টাল প্রতিক্রিয়া, পাওয়ার সাপ্লাই, কন্ট্রোল মোড এবং শ্রেণীবিভাগের সুযোগ তাই অনুমোদিত GA অঙ্কন, লোড চার্ট এবং প্রকল্পের স্পেসিফিকেশনে নিশ্চিত করা আবশ্যক।
দ্রুত স্পেসিফিকেশন
• পণ্যের ধরন: হাইড্রোলিক টেলিস্কোপিক বুম শিপবোর্ড ক্রেন → ডেক উত্তোলনের দায়িত্বের জন্য কমপ্যাক্ট স্টোওয়েজ সহ সামঞ্জস্যযোগ্য আউটরিচ।
• সর্বাধিক বর্ণিত SWL: 3 t → প্রতিটি কাজের ব্যাসার্ধে চূড়ান্ত অনুমোদিত লোড অনুমোদিত লোড চার্ট অনুসরণ করতে হবে।
• কাজের ব্যাসার্ধ: সরবরাহকৃত 3 টি সারিতে 5-20 মিটার → প্রাথমিক ডেক-লেআউট এবং আউটরিচ চেকিংয়ের জন্য দরকারী।
• উত্তোলন কর্মক্ষমতা: 10-15 মি/মিনিট 30-40 মিটার উল্লিখিত উত্তোলন উচ্চতা → চূড়ান্ত গতি এবং হুক ভ্রমণ নির্বাচিত রিভিং এবং প্রকল্প দায়িত্বের জন্য নিশ্চিত করা উচিত।
• স্লুইং: 0.5-1 r/min সহ 0-360° বিন্যাস বিদ্যমান পণ্য রেকর্ডে বলা হয়েছে → একটানা/সীমিত ঘূর্ণন এবং সীমা-সুইচ যুক্তি প্রকল্প-নির্দিষ্ট।
• লাফিং সময়: সরবরাহকৃত 3 টি সারির জন্য 70-80 সেকেন্ড → স্থির-ব্যাসার্ধ অপারেশনের পরিবর্তে হাইড্রোলিক বুম-এঙ্গেল সমন্বয় নির্দেশ করে।
• পাওয়ার রেটিং: সরবরাহকৃত 3 টি টেবিলে 25 কিলোওয়াট
• অপারেটর স্টেশন: কেবিন কনফিগারেশন → স্থানীয়, কেবিন এবং/অথবা রিমোট-কন্ট্রোল ফাংশন অনুমোদিত নিয়ন্ত্রণ দর্শনে সংজ্ঞায়িত করা উচিত।
প্রধান প্রযুক্তিগত পরামিতি
সরবরাহকৃত/বর্তমান পণ্য রেকর্ড থেকে নেওয়া পণ্য-নির্দিষ্ট ওয়েবপৃষ্ঠা প্যারামিটার। একটি অনুমোদিত লোড চার্ট বা প্রকল্প নিশ্চিতকরণ প্রয়োজন আইটেম অনুযায়ী চিহ্নিত করা হয়.
|
প্যারামিটার |
সরবরাহকৃত মান |
ইঞ্জিনিয়ারিং / সিলেকশন নোট |
|---|---|---|
| মডেল উপাধি | 3T/20মি | শুধুমাত্র পদবী; অনুমোদিত লোড চার্ট ছাড়া 3 t @ 20 মি হিসাবে ব্যাখ্যা করবেন না |
| সর্বাধিক বিবৃত SWL | 3 টি | ব্যাসার্ধ দ্বারা রেট লোড নিশ্চিত করা হবে |
| কাজের ব্যাসার্ধ | 5-20 মি | 3 টি মডেল টেবিল সরবরাহ করা হয়েছে |
| বুম টাইপ | হাইড্রোলিক টেলিস্কোপিক | মাল্টি-স্টেজ টেলিস্কোপিক ব্যবস্থা বলা হয়েছে |
| উত্তোলনের গতি | 10-15 মি/মিনিট | প্রকল্প কনফিগারেশন নিশ্চিত করা হবে |
| Slewing গতি | 0.5-1 r/মিনিট | প্রকল্প কনফিগারেশন নিশ্চিত করা হবে |
| Slewing পরিসীমা | 0–360° | সীমা-সুইচ/ঘূর্ণন ব্যবস্থা নিশ্চিত করতে হবে |
| লাফিং সময় | 70-80 সেকেন্ড | 3 টি মডেল টেবিল সরবরাহ করা হয়েছে |
| উত্তোলন উচ্চতা | 30-40 মি | চূড়ান্ত হুক ভ্রমণ নিশ্চিত করা |
| পাওয়ার রেটিং | 25 কিলোওয়াট | বিদ্যমান 3 টি টেবিল; চূড়ান্ত HPU/মোটর ডিউটি নিশ্চিত করা হবে |
| কাজের তাপমাত্রা | -40°C থেকে +50°C | বিদ্যমান পণ্য রেকর্ড; প্রকল্প নকশা তাপমাত্রা মেলে উপকরণ, সীল, তেল এবং বৈদ্যুতিক সরঞ্জাম |
নির্বাচন এবং অনুসন্ধান গাইড
ধাপ 1:উত্তোলনের দায়িত্ব নিশ্চিত করুন: লোড ওজন, প্রতিটি আউটরিচে প্রয়োজনীয় SWL, ন্যূনতম এবং সর্বাধিক কাজের ব্যাসার্ধ, উত্তোলন উচ্চতা/হুক ভ্রমণ, পণ্যসম্ভারের ধরন এবং উত্তোলনের পথ। চূড়ান্ত নির্বাচনের জন্য একটি SWL–ব্যাসার্ধ লোড চার্ট প্রয়োজন৷
ধাপ 2:জাহাজ এবং অপারেটিং শর্তগুলি নিশ্চিত করুন: জাহাজের ধরন, অভিপ্রেত শিপবোর্ডের শুল্ক, হিল/ছাঁটা সীমা, অপারেটিং এবং স্টো করা বায়ুর মানদণ্ড, পরিবেষ্টিত/ডিজাইন তাপমাত্রা এবং লিফটটি জাহাজে আছে কিনা, জাহাজ থেকে তীরে বা একটি পৃথকভাবে সংজ্ঞায়িত অফশোর উত্তোলন অপারেশন।
ধাপ 3:কর্মক্ষমতা এবং শক্তি নিশ্চিত করুন: উত্তোলন, স্লিউইং, লাফিং এবং টেলিস্কোপিং গতি; কর্তব্য চক্র; বৈদ্যুতিক ভোল্টেজ/ফ্রিকোয়েন্সি/ফেজ; জলবাহী পাওয়ার-প্যাক ব্যবস্থা; এবং কোনো অপ্রয়োজনীয়তা প্রয়োজন।
ধাপ 4:ইনস্টলেশন ইন্টারফেস নিশ্চিত করুন: পেডেস্টাল উচ্চতা এবং ব্যাস, ঢালাই বা বোল্টেড ফাউন্ডেশন, উপলভ্য ডেক স্পেস, বুম স্টোওয়েজ/পার্কিং পজিশন, ডেক রিইনফোর্সমেন্ট, এবং অনুমোদনযোগ্য ভিত্তি শক্তি এবং মুহূর্ত।
ধাপ 5:নিয়ন্ত্রণ এবং নিরাপত্তার সুযোগ নিশ্চিত করুন: অপারেটর কেবিন, স্থানীয়/রিমোট কন্ট্রোল, জরুরী স্টপ, ব্রেক, সীমা সুইচ, ওভারলোড/লোড-মোমেন্ট সুরক্ষা এবং কোনো অতিরিক্ত প্রকল্প নিরাপত্তা ফাংশন। চূড়ান্ত কনফিগারেশন অনুমোদিত নকশা সাপেক্ষে.
ধাপ 6:শ্রেণীবিভাগ এবং ডেলিভারি সুযোগ নিশ্চিত করুন: প্রয়োজনীয় ক্লাস সোসাইটি/পতাকা প্রয়োজনীয়তা, সার্টিফিকেট এবং সাক্ষীর সুযোগ, আবরণ সিস্টেম, পরিমাণ, গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, জাহাজ GA, ইনস্টলেশন অঙ্কন এবং রেফারেন্স ফটো।
গঠন এবং উপাদান
ডেক পেডেস্টাল / ফাউন্ডেশন ইন্টারফেস | Slewing বিয়ারিং এবং ঘূর্ণায়মান গঠন | টেলিস্কোপিক বক্স বুম | বুম এক্সটেনশন মেকানিজম | লাফিং সিলিন্ডার | হাইড্রোলিক উত্তোলন উইঞ্চ | শেভস, তারের দড়ি এবং হুক ব্লক | জলবাহী শক্তি এবং নিয়ন্ত্রণ ব্যবস্থা | বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট | অপারেটর কেবিন / নিয়ন্ত্রণ স্টেশন
মেরিন ক্রেন ইঞ্জিনিয়ারিং এবং গুণমানের সুবিধা
• টেলিস্কোপিক আউটরিচ ক্রেনকে সর্বদা সম্পূর্ণ বুমের দৈর্ঘ্য বজায় না রেখে বিভিন্ন ডেকের অবস্থান কভার করতে দেয়, যা মজুত খাম এবং ডেকের জায়গা সীমিত যেখানে দরকারী।
• একটি টেলিস্কোপিক ক্রেনের জন্য, নির্বাচন একটি সর্বোচ্চ SWL এর পরিবর্তে অনুমোদিত লোড চার্টের উপর ভিত্তি করে হওয়া উচিত। বুম এক্সটেনশন, কাজের ব্যাসার্ধ এবং জাহাজের প্রবণতা বস্তুগতভাবে গ্রহণযোগ্য উত্তোলন ক্ষমতাকে প্রভাবিত করতে পারে।
• পেডেস্টাল এবং ডেক ফাউন্ডেশন উত্তোলন লোড পাথের অংশ। ইনস্টলেশনের আগে অনুমোদিত ফাউন্ডেশন-লোড ডেটা থেকে উল্লম্ব লোড, ওভারটার্নিং মোমেন্ট, স্লিয়িং মোমেন্ট এবং স্থানীয় ডেক রিইনফোর্সমেন্ট পরীক্ষা করা উচিত।
• হাইড্রোলিক উত্তোলন, লাফিং, টেলিস্কোপিং এবং স্লিউইং নিয়ন্ত্রিত অবস্থান সক্ষম করে, তবে জলবাহী চাপ, প্রবাহ, শীতলকরণ, তেলের গ্রেড, পায়ের পাতার মোজাবিশেষ স্পেসিফিকেশন এবং সীল নির্বাচন অবশ্যই প্রকৃত ডিউটি চক্র এবং নকশা তাপমাত্রার সাথে মেলে।
• নিয়ন্ত্রণ এবং সুরক্ষা ডিভাইসগুলিকে প্রকল্প অনুমোদন প্যাকেজের অংশ হিসাবে সংজ্ঞায়িত করা উচিত। প্রয়োজনীয় ব্রেক, ঊর্ধ্ব/নিম্ন সীমা, ওভারলোড বা লোড-মোমেন্ট সুরক্ষা, জরুরী স্টপ এবং স্লিয়িং সীমাগুলি জেনেরিক মডেলের বর্ণনা থেকে অনুমান করা উচিত নয়।
• উন্মুক্ত সামুদ্রিক পরিষেবার জন্য, জাহাজের আবরণ ব্যবস্থা দ্বারা পৃষ্ঠের প্রস্তুতি এবং আবরণ নির্দিষ্ট করা উচিত। বিদ্যমান রেকর্ডে বিস্ফোরণ পরিষ্কার এবং একটি তিন-স্তর ইপোক্সি সিস্টেম বলা হয়েছে; চূড়ান্ত প্রস্তুতি গ্রেড, DFT এবং ISO 12944 পরিবেশ/স্থায়িত্ব বিভাগ নিশ্চিত করা উচিত।
• শিপবোর্ড ক্রেন ডিউটি এবং অফশোর লিফটিং ডিউটি বিনিময়যোগ্য নয়। অফশোর লিফটগুলির জন্য প্রযোজ্য গতিশীল/পরিবেশগত নকশার ভিত্তি এবং অনুমোদনের সুযোগ আলাদাভাবে উল্লেখ করতে হবে।
কাস্টম বৈশিষ্ট্য
• রেটেড ক্যাপাসিটি: 3 টি সর্বোচ্চ বিবৃত SWL → প্রতিটি ব্যাসার্ধে অনুমোদিত লোড অবশ্যই অনুমোদিত লোড চার্ট অনুসরণ করতে হবে।
• কাজের ব্যাসার্ধ: 5-20 মিটার → সর্বনিম্ন ব্যাসার্ধ, সর্বোচ্চ আউটরিচ এবং সম্পূর্ণ পরিসর জুড়ে রেট করা লোড নিশ্চিত করুন।
• বুম সিস্টেম: হাইড্রোলিক টেলিস্কোপিক → একটি নির্দিষ্ট লম্বা বুমের চেয়ে সামঞ্জস্যযোগ্য নাগাল এবং একটি সংক্ষিপ্ত স্টোড খাম প্রদান করে।
• উত্তোলন: হাইড্রোলিক উইঞ্চ, 10-15 মি/মিনিট বিবৃত → রিভিং, তারের দড়ি, হুক ব্লক এবং ব্রেক ব্যবস্থা নিশ্চিত করতে হবে।
• স্লুইং: 0–360°, 0.5–1 r/min বিবৃত → একটানা বা সীমিত ঘূর্ণন এবং তারের/নজর পায়ের পাতার মোজাবিশেষ রাউটিং নিশ্চিত করা হবে৷
• লাফিং: হাইড্রোলিক সিলিন্ডার, 70-80 সেকেন্ড বিবৃত → বুম-এঙ্গেল রেঞ্জ এবং শেষ-সীমা ব্যবস্থা নিশ্চিত করতে হবে।
• কন্ট্রোল স্টেশন: অপারেটর কেবিন কনফিগারেশন → স্থানীয় বা রিমোট-কন্ট্রোল ফাংশন শুধুমাত্র নির্দিষ্ট এবং অনুমোদিত হলেই উপলব্ধ।
• মাউন্টিং: ডেক পেডেস্টাল, ঢালাই বা বোল্ট করা বিন্যাস উল্লেখ করা হয়েছে → পেডেস্টাল ইন্টারফেস এবং ডেক রিইনফোর্সমেন্ট অবশ্যই অনুমোদিত ফাউন্ডেশন লোড অনুসরণ করবে।
• কাজের তাপমাত্রা: -40°C থেকে +50°C বিবৃত → নিম্ন-তাপমাত্রার ইস্পাত, জলবাহী তেল, সীল এবং বৈদ্যুতিক উপাদানগুলির জন্য প্রকল্প নিশ্চিতকরণ প্রয়োজন৷
• পৃষ্ঠ সুরক্ষা: প্রজেক্ট স্পেসিফিকেশনের জন্য সামুদ্রিক আবরণ সিস্টেম → বিদ্যমান রেকর্ড স্টেট ব্লাস্ট ক্লিনিং প্লাস থ্রি-লেয়ার ইপোক্সি; DFT এবং বর্তমান ISO 12944 বিভাগ নিশ্চিত করতে হবে।
• শ্রেণীবিভাগ: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ
কিভাবে এটা কাজ করে
অপারেটর কমান্ড → হাইড্রোলিক পাওয়ার ড্রাইভ উত্তোলন / লুফিং / টেলিস্কোপিং / স্লিউইং ফাংশন → বুম আউটরিচ প্রয়োজনীয় কাজের অবস্থানের জন্য সামঞ্জস্য করা হয়েছে → উইঞ্চ অনুমোদিত লোড চার্টের মধ্যে লোড বাড়ায় বা কম করে → অনুমোদিত কাজের সেক্টরের উপর লোড স্লুইং পজিশন → ক্রেন তার অনুমোদিত স্টোতে ফিরিয়ে দেওয়া হয় / অনুমোদিত অপারেশনের পরে নিরাপদ অবস্থায়
অ্যাপ্লিকেশন
জাহাজের ডেক কার্গো এবং দোকান হ্যান্ডলিং | ডেক রক্ষণাবেক্ষণ এবং সরঞ্জাম পরিচালনা | পণ্যবাহী জাহাজ | ওয়ার্কবোট এবং সার্ভিস ভেসেল | সাধারণ শিপবোর্ড উত্তোলন কর্তব্য | নতুন বিল্ডিং এবং ক্রেন প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
শ্রেণীবিভাগ, পরিদর্শন, লোড টেস্টিং এবং সার্টিফিকেশন জাহাজের পতাকা, প্রকল্পের স্পেসিফিকেশন এবং নির্বাচিত শ্রেণীবিভাগ সমাজ, শ্রেণীর অনুমোদন এবং সম্মত আদেশের সুযোগ অনুসারে সাজানো যেতে পারে। SOLAS প্রবিধান II-1/3-13 প্রযোজ্য প্রকল্পগুলির জন্য, প্রযোজ্য নকশা, নির্মাণ, ইনস্টলেশন, পরীক্ষা, SWL চিহ্নিতকরণ/ডকুমেন্টেশন, পরিদর্শন, অপারেশন এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তাগুলি অনুমোদন প্যাকেজে সম্বোধন করা উচিত।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

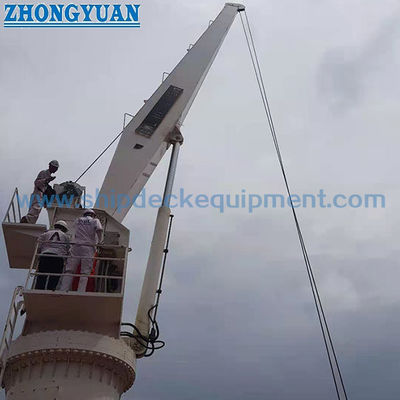

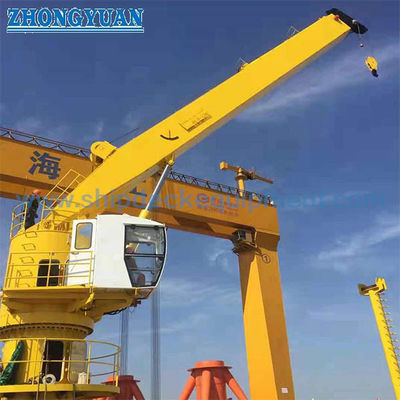

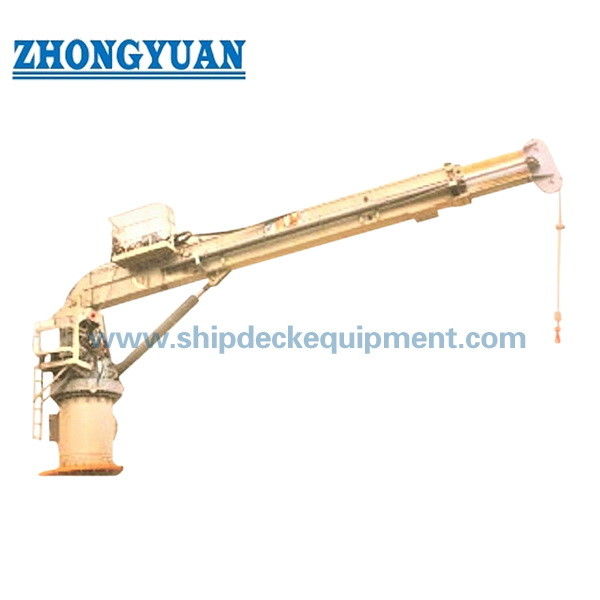

অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1: "3T 20m" মানে কি ক্রেন 20 মিটার আউটরিচে 3 টন তুলতে পারে?
A1: স্বয়ংক্রিয়ভাবে নয়। সরবরাহকৃত ডেটা একটি 3 t মডেল এবং একটি 5-20 মিটার কাজ-ব্যাসার্ধের পরিসর দেয়, কিন্তু কোন অনুমোদিত SWL-ব্যাসার্ধ লোড চার্ট প্রদান করা হয় না। অনুমোদনযোগ্য লোড 20 মিটার এবং মধ্যবর্তী ব্যাসার্ধে অনুমোদিত ক্রেন লোড চার্ট দ্বারা নিশ্চিত করা আবশ্যক।
প্রশ্ন 2: এই শিপবোর্ড টেলিস্কোপিক ক্রেন কি অফশোর উত্তোলনের জন্য ব্যবহার করা যেতে পারে?
A2: শুধুমাত্র যখন কপিকল বিশেষভাবে ডিজাইন করা হয়, মূল্যায়ন করা হয় এবং বর্ণিত অফশোর উত্তোলন শুল্ক এবং পরিবেশগত/গতিশীল অবস্থার জন্য অনুমোদিত হয়। একটি সাধারণ শিপবোর্ড সামুদ্রিক ক্রেন স্পেসিফিকেশন সেই নিশ্চিতকরণ ছাড়া অফশোর ক্রেন স্পেসিফিকেশন হিসাবে উপস্থাপন করা উচিত নয়।
প্রশ্ন 3: উদ্ধৃতি এবং ক্লাস জমা দেওয়ার আগে কোন তথ্য প্রয়োজন?
A3: প্রতিটি আউটরিচে প্রয়োজনীয় SWL, ন্যূনতম/সর্বোচ্চ ব্যাসার্ধ, হুক ভ্রমণ, জাহাজের ধরন, লিফট ডিউটি, হিল/ট্রিম এবং পরিবেশগত অবস্থা, বৈদ্যুতিক সরবরাহ, কন্ট্রোল মোড, পেডেস্টাল/ফাউন্ডেশন ব্যবস্থা, আবরণের প্রয়োজনীয়তা, শ্রেণী/পতাকার প্রয়োজনীয়তা, পরিমাণ, গন্তব্য, ডেলিভারি সময়সূচী এবং জাহাজে ড্রয়িং প্রদান করুন।
