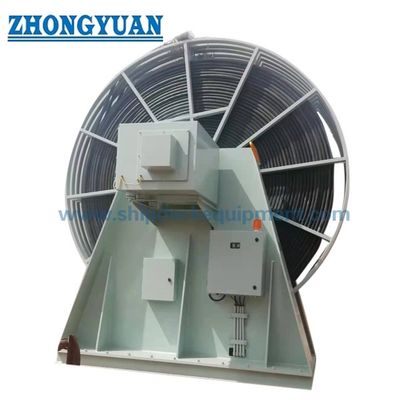

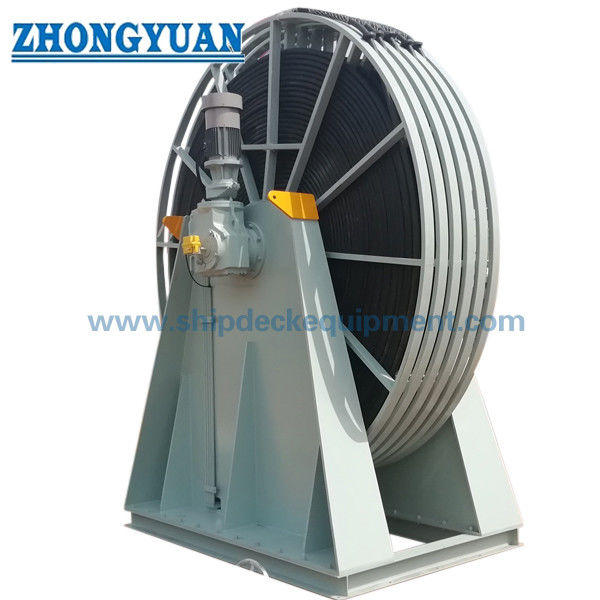

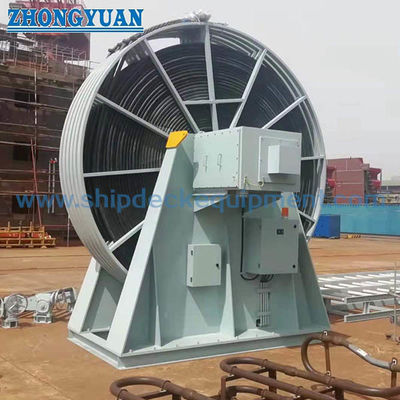

নিম্ন ভোল্টেজ শোর পাওয়ার ম্যানেজমেন্ট সিস্টেমের জন্য বৈদ্যুতিক ক্যাবল রিল

নিম্ন ভোল্টেজ শোর পাওয়ার ক্যাবল ম্যানেজমেন্ট সিস্টেমের জন্য বৈদ্যুতিক ক্যাবল রিল

বর্ণনাঃ

এই ক্যাবল ম্যানেজমেন্ট সিস্টেম একটি 3 * 185 নিম্ন ভোল্টেজ ক্যাবল এবং একটি ডেডিকেটেড তীরে পাওয়ার প্লাগ দিয়ে সজ্জিত করা হয়।এবং ক্যাবল লিঞ্চের নকশা জাহাজের অপারেটিং শর্ত পূরণ করেশোর পাওয়ার বক্সের নামমাত্র বর্তমান বহন ক্ষমতা 350A। ক্যাবল ম্যানেজমেন্ট সিস্টেম এবং শোর পাওয়ার বক্সের সুরক্ষা স্তর IP56।

পণ্যের বৈশিষ্ট্যঃ

আইইসির নিয়ম মেনে চলা, শ্রেণির নিয়ম মেনে চলা, জাতীয় নিয়ম মেনে চলা

বোর্ড বা তীরে ইনস্টলেশন

আইপি৫৬ সুরক্ষা

ক্যাবল দৈর্ঘ্য নিয়ন্ত্রিত হতে পারে

দূরবর্তী এবং স্থানীয় নিয়ন্ত্রণ

ক্যাবল দৈর্ঘ্য পর্যবেক্ষণ

জরুরী স্টপ এবং অ্যালার্ম

স্বয়ংক্রিয় ব্যবস্থাপনা ফাংশন, স্বয়ংক্রিয় টেনশন, পুনরুদ্ধার এবং মুক্তি

স্ট্যান্ডার্ড এবং স্পেসিফিকেশন

আইইসি/আইএসও/আইইইই 80005-3-2016< বন্দরে ইউটিলিটি সংযোগ - পার্ট 3: লো ভোল্টেজ শোর সংযোগ (এলভিএসসি) সিস্টেম - সাধারণ প্রয়োজনীয়তা ((আইইসি)

60309-5) >

আইইসি ৬০৩০৯-১

আইইসি ৬০৩০৯-৫

নিম্ন ভোল্টেজ শোরল পাওয়ার সংযোগ সিস্টেমের জন্য আনুষাঙ্গিক ((2017)>

জিবি/টি ৩৬০২৮.২-২০১৮

GB/T 11918.5-2020

সিস্টেম) >

GD22-2015 বৈদ্যুতিক ও ইলেকট্রনিক পণ্যের প্রকার অনুমোদন পরীক্ষার জন্য গাইড

অধ্যায় ১, তৃতীয় অংশ, অধ্যায় ২,3, সিসিএসের চতুর্থ অংশ২০২২ এবং এর সংশোধনী

সিসিএসের অধ্যায় ১, তৃতীয় অংশ, অধ্যায় ২, চতুর্থ অংশ২০২২ এবং এর সংশোধনী

সিসিএসের অধ্যায় ১, অংশ ২, অধ্যায় ৩, অংশ ৩২০১৬ এবং এর সংশোধনী

সিসিএসের অধ্যায় ৭.৮2018

অধ্যায় 5, একাদশ অংশ

২০২০ এবং এর সংশোধনী, এমএসএ, পিআর চীন

অধ্যায় ২, পঞ্চম অংশ২০১৯ এবং এর সংশোধনী, এমএসএ, পিআর চীন

অধ্যায় ৩2018, এমএসএ, পিআর চীন

অধ্যায় ২, অষ্টম অংশ2018

এমএসএ সংশোধন, পি.আর. চীন

পরিবেশগত অবস্থা

1) ইনস্টলেশনের স্থানঃ বোর্ড ইনস্টলেশন।

2) পরিবেষ্টিত তাপমাত্রাঃ-২৫°C+৪৫°C

3) আপেক্ষিক আর্দ্রতাঃ ≤98%

৪) উচ্চতাঃ≤১০০০ মিটার

সংক্ষিপ্তসার

এই ক্যাবল ম্যানেজমেন্ট সিস্টেম প্রধানত ফ্রেম, ক্যাবল রিল, মোটর এবং হ্রাসকারী সমাবেশ ইলেকট্রিক স্লিপ রিং সমাবেশ, ইলেকট্রিক কন্ট্রোল সিস্টেম, hysteresis সংযোগ,শোর পাওয়ার ক্যাবল এবং শোর পাওয়ার প্লাগ এবং অন্যান্য উপাদান.

ক্যাবল লিঞ্চটি ক্যাবল রিলের উপর একটি 50 মিটার ক্যাবলকে সুশৃঙ্খলভাবে সংগ্রহ করে, যা মোটর দ্বারা চালিত হয়। একটি প্লাগ সহ ক্যাবলটি রিলের নীচের অংশের মাধ্যমে বিপরীত হতে পারে।

প্রধান কাজ

ক্যাবলটা তুলে নাও।

ম্যানুয়াল অপারেশন কন্ট্রোল বক্স ক্যাবল সংগ্রহ বোতাম, লিঞ্চ ক্যাবল সংগ্রহ.

রিমোট কন্ট্রোল ব্যবহার করে ক্যাবলটিও সংগ্রহ করতে পারেন।

ম্যানুয়াল অপারেশন কন্ট্রোল বক্সের উপর ক্যাবল মুক্তি বোতাম, লিঞ্চ ক্যাবল মুক্তি.

রিমোট কন্ট্রোল ব্যবহার করে ক্যাবলটিও ছেড়ে দিতে পারেন।

ক্যাবল দৈর্ঘ্য পর্যবেক্ষণ

যখন ক্যাবলটি সম্পূর্ণরূপে ঘূর্ণিত হয়, তখন ঘূর্ণন বন্ধ হয়ে যায় এবং প্রদর্শনটি প্রদর্শিত হয়।

শেষ চারটি ঘুরার সময়, ডিসপ্লে এবং অডিও-ভিজ্যুয়াল অ্যালার্ম সাড়া দেয়;

যখন শেষ ঘুরতে হবে, তখন বার্স্ট সাইড নিরাপত্তা সার্কিটটি বার্স্ট পাওয়ার সাপ্লাই থেকে বিচ্ছিন্ন হয়ে যাবে এবং ডিসপ্লে এবং অডিও-ভিজুয়াল অ্যালার্ম সাড়া দেবে।

জরুরী স্টপ

জরুরী স্টপ বোতাম টিপলে, উপকূলীয় বিদ্যুৎ সরবরাহের নিরাপত্তা সার্কিট এবং লিঞ্চ নিয়ন্ত্রণ ব্যবস্থার বিদ্যুৎ সরবরাহ বন্ধ হয়ে যায়।

ক্যাবল অটোমেটিক ম্যানেজমেন্ট ফাংশন

ক্যাবল রিলটি স্থলপথে বিদ্যুৎ ব্যবহারের সময়, ক্যাবল টেনশনের পরিবর্তনকে বাস্তব সময়ে সনাক্ত করতে পারে।ক্যাবল রিল স্বয়ংক্রিয়ভাবে ক্যাবল খুব টাইট বা খুব আলগা থেকে রোধ করতে ক্যাবল টেনশন মান পরিবর্তন অনুযায়ী জমি থেকে জাহাজ সংযোগ ক্যাবল মুক্তি বা সংরক্ষণ করতে পারেন.

স্বয়ংক্রিয় ক্যাবল রিলিজঃ যখন জাহাজটি লোড ছাড়বে বা জোয়ার উঠবে, যার ফলে জাহাজটি উঠবে, তখন ক্যাবল টেনশন বৃদ্ধি পাবে এবং যখন মনিটর করা ক্যাবল টেনশন পূর্বনির্ধারিত মান অতিক্রম করবে,কন্ট্রোল সিস্টেম স্বয়ংক্রিয়ভাবে ক্যাবল একটি নির্দিষ্ট দৈর্ঘ্য মুক্তির জন্য মোটর নিয়ন্ত্রণ করেযখন মনিটর করা ক্যাবল টেনশন মান স্বাভাবিক ফিরে আসে, নিয়ন্ত্রণ সিস্টেম মোটর ক্যাবল মুক্তি বন্ধ করার জন্য সংকেত দেয়,এবং মোটর ঘূর্ণন বন্ধ এবং একই সময়ে ব্রেক সক্রিয়.

স্বয়ংক্রিয় ক্যাবল পুনরুদ্ধারঃ যখন জাহাজটি পণ্য লোড করে বা জোয়ার কমে যায়, যার ফলে জাহাজটি নেমে যায়, তখন ক্যাবল টেনশন হ্রাস পায়। যখন মনিটর করা ক্যাবল টেনশন পূর্বনির্ধারিত মানের চেয়ে কম হয়কন্ট্রোল সিস্টেম স্বয়ংক্রিয়ভাবে তারের একটি নির্দিষ্ট দৈর্ঘ্য পুনরুদ্ধার করতে মোটর নিয়ন্ত্রণ করেযখন মনিটর করা ক্যাবল টেনশন মান স্বাভাবিক ফিরে আসে, নিয়ন্ত্রণ সিস্টেম মোটর ক্যাবল পুনরুদ্ধার বন্ধ করার জন্য সংকেত দেয়,এবং মোটর ঘূর্ণন বন্ধ এবং একই সময়ে ব্রেক সক্রিয়.

প্রধান উপাদানগুলির প্রযুক্তিগত পরামিতি

ইনভার্টার মোটর

রিডাক্টর

হাইস্টেরেসিস কপলিং

ক্যাবল রিল সমাবেশ

বৈদ্যুতিক স্লিপ রিং সমন্বয়

কন্ট্রোল বক্স & জংশন বক্স

শোর পাওয়ার ক্যাবল

শোর পাওয়ার প্লাগ

অঙ্কননিম্ন ভোল্টেজ শোর পাওয়ার ক্যাবল ম্যানেজমেন্ট সিস্টেমের জন্য বৈদ্যুতিক ক্যাবল রিল
