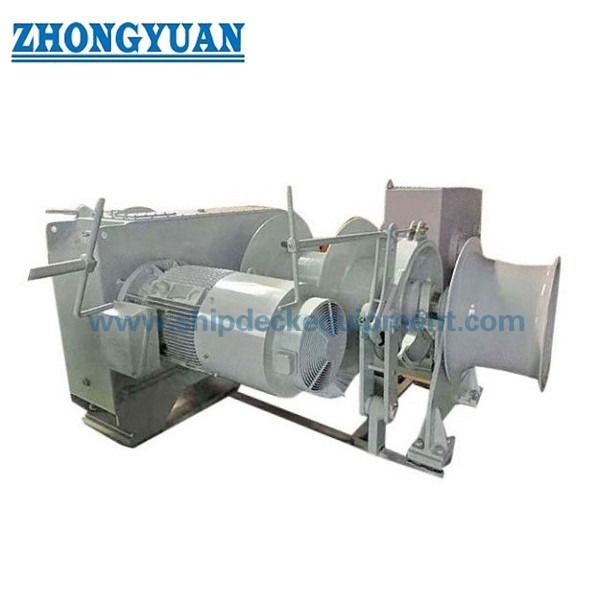

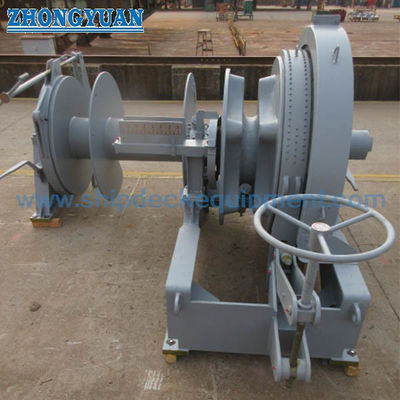

50 মিমি গ্রেড 3 ইলেকট্রিক অ্যাঙ্কর উইন্ডলাস
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipment |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| মডেল নম্বার: | বৈদ্যুতিক অ্যাঙ্কর উইন্ডলাস |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | As per quotation |
| প্যাকেজিং বিবরণ: | তৃণশয্যা বা কাস্টমাইজড |
| ডেলিভারি সময়: | অফার অনুযায়ী |
| পরিশোধের শর্ত: | টিটি, এল/সি, ইত্যাদি। |
| যোগানের ক্ষমতা: | ক্লায়েন্টদের চাহিদা পূরণ করুন |
|
বিস্তারিত তথ্য |
|||
| ফাংশন: | অ্যাঙ্কর উইন্ডলাস | কাজের লোড: | 5KN থেকে 250KN |
|---|---|---|---|
| Warping মাথা ব্যাস: | 200-700 মিমি | ওয়ারিং গতি (মি/মিনিট): | 9-18মি/মিনিট |
| তারের দড়ি দিয়া: | 11 - 46 (মিমি) | উপাদান: | হালকা ইস্পাত, ঢালাই, স্টেইনলেস স্টীল |
| শক্তি: | হাইড্রোলিক চালিত | নিয়ন্ত্রণ: | স্থানীয় বা রিমোট কন্ট্রোল |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ইত্যাদি | চেইন সাইজ: | 12.5 মিমি থেকে 142 মিমি |
| বিশেষভাবে তুলে ধরা: | একক ড্রাম বৈদ্যুতিক একক জিপসি উইন্ডলাস,অনুভূমিক অ্যাঙ্কর উইন্ডলাস,50 মিমি বৈদ্যুতিক একক জিপসি উইন্ডলাস |
||
পণ্যের বর্ণনা
৫০মিমি গ্রেড ৩ ইলেকট্রিক অ্যাঙ্কর উইন্ডলাস | সিঙ্গেল জিপসি সিঙ্গেল ড্রাম মেরিন উইন্ডলাস
পণ্যের সংক্ষিপ্ত বিবরণ
৫০মিমি গ্রেড ৩ ইলেকট্রিক অ্যাঙ্কর উইন্ডলাস হল বাণিজ্যিক এবং অফশোর জাহাজের জন্য একটি নিবেদিত অ্যাঙ্কর চেইন হ্যান্ডলিং সিস্টেম।
এটিতে অ্যাঙ্কর চেইন নিয়ন্ত্রণের জন্য একটি সিঙ্গেল জিপসি এবং সহায়ক দড়ি হ্যান্ডলিংয়ের জন্য ওয়ার্পিং হেড সহ একটি সিঙ্গেল ড্রাম রয়েছে।
সিস্টেমটি ক্লাসিফিকেশন সোসাইটির প্রয়োজনীয়তা অনুসারে প্রকৌশল করা হয়েছে, যা নিরাপদ এবং নির্ভরযোগ্য অ্যাঙ্কর স্থাপন এবং পুনরুদ্ধারের নিশ্চয়তা দেয়।
এই উইন্ডলাসটি বিশেষভাবে অ্যাঙ্কর চেইন অপারেশনের জন্য ডিজাইন করা হয়েছে, যা এটিকে মুরিং উইঞ্চ এবং টাউইং উইঞ্চ থেকে আলাদা করে।
দ্রুত স্পেসিফিকেশন
• অ্যাঙ্কর চেইন আকার: ৫০/৫২/৫৪ (গ্রেড ৩ / ইউ৩)
• অ্যাঙ্কর চেইন টান: ১০৬.৩–১২৩.৯ kN
• ব্রেক হোল্ডিং লোড: ৬১৭–৭১৩ kN
• চেইন গতি: ≥৯ মি/মিনিট
• ওয়ার্পিং হেড টান: ৫০ kN
• মোটর পাওয়ার: ৩০–৪৫ kW
• ড্রাইভ টাইপ: ইলেকট্রিক
• কনফিগারেশন: সিঙ্গেল জিপসি + সিঙ্গেল ড্রাম + ওয়ার্পিং হেড
• চেইন স্ট্যান্ডার্ড: ISO / ক্লাস রুলস

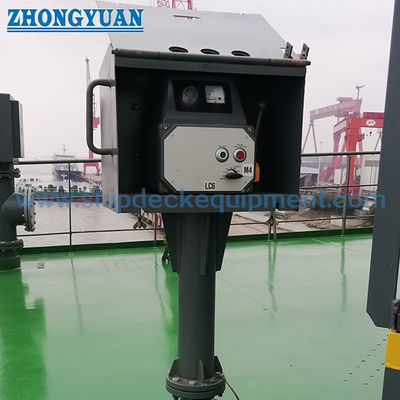

• নিয়ন্ত্রণ: লোকাল + রিমোট
• অ্যাপ্লিকেশন: অ্যাঙ্কর হ্যান্ডলিং সিস্টেম
প্রধান প্রযুক্তিগত প্যারামিটার
| চেইন (মিমি) | চেইন টান (kN) | ব্রেক লোড (kN) | গতি (মি/মিনিট) | ওয়ার্পিং টান (kN) | মোটর পাওয়ার (kW) |
| ৫০/৫২/৫৪ | ১০৬.৩/১১৪.৯/১২৩.৯ | ৬১৭/৬৬৪/৭১৩ | ≥৯ | ৫০ | ৩০/৩০/২২ |
নির্বাচন নির্দেশিকা
ধাপ ১ – চেইন আকার নিশ্চিত করুন (৫০মিমি ইউ৩) | ধাপ ২ – প্রয়োজনীয় চেইন টান নির্বাচন করুন | ধাপ ৩ – ব্রেক হোল্ডিং লোড যাচাই করুন | ধাপ ৪ – চেইন গতি নিশ্চিত করুন | ধাপ ৫ – ড্রাইভ টাইপ নির্বাচন করুন (ইলেকট্রিক) | ধাপ ৬ – কনফিগারেশন নির্বাচন করুন | ধাপ ৭ – ইনস্টলেশন লেআউট নিশ্চিত করুন
গঠন ও উপাদান
গঠন ও উপাদান: ইলেকট্রিক মোটর | গিয়ারবক্স | জিপসি হুইল (চেইন হ্যান্ডলিং) | সিঙ্গেল ড্রাম (দড়ি হ্যান্ডলিং) | ওয়ার্পিং হেড | ব্যান্ড ব্রেক | জ ব্রেক | কন্ট্রোল প্যানেল | বেস ফ্রেম
কাস্টম অ্যাট্রিবিউটস
চেইন আকার: ৫০ মিমি | চেইন গ্রেড: ইউ৩ | চেইন টান: ১০৬–১২৪ kN | ব্রেক লোড: ৬১৭–৭১৩ kN | ড্রাইভ টাইপ: ইলেকট্রিক | কনফিগারেশন: সিঙ্গেল জিপসি সিঙ্গেল ড্রাম
কাস্টম কনফিগারেশন ও জিজ্ঞাসা নির্দেশিকা
চেইন আকার | চেইন গ্রেড | টানের প্রয়োজনীয়তা | ব্রেক লোড | নিয়ন্ত্রণ ব্যবস্থা | ইনস্টলেশন স্থান | জাহাজের প্রকার
মডেল নির্বাচন, জিএ ড্রয়িং এবং উদ্ধৃতির জন্য উপরের তথ্য পাঠান।
এটি কিভাবে কাজ করে
ইলেকট্রিক মোটর গিয়ারবক্সকে চালিত করে অ্যাঙ্কর চেইন হ্যান্ডলিংয়ের জন্য জিপসি হুইল ঘোরাতে।
অ্যাঙ্কর চেইন জিপসির মাধ্যমে নিয়ন্ত্রিত হয়, যখন ব্রেক সিস্টেম অ্যাঙ্করিংয়ের সময় নিরাপদ হোল্ডিং নিশ্চিত করে।
ড্রাম এবং ওয়ার্পিং হেড মুরিং সহায়তার জন্য সহায়ক দড়ি হ্যান্ডলিং সরবরাহ করে।
অ্যাপ্লিকেশন
অ্যাপ্লিকেশন: অ্যাঙ্কর হ্যান্ডলিং অপারেশন | বাণিজ্যিক জাহাজ | বাল্ক ক্যারিয়ার | অফশোর জাহাজ | ট্যাঙ্কার | জাহাজ অ্যাঙ্করিং সিস্টেম
সার্টিফিকেশন ও সুবিধা
সার্টিফিকেশন: সিসিএস | এবিএস | ডিএনভি | বিভি | এলআর | এনকে | রিনা | আইআরএস | আরএস
সুবিধা: ক্লাস-সম্মত ডিজাইন | নিবেদিত চেইন হ্যান্ডলিং সিস্টেম | স্থিতিশীল ব্রেকিং পারফরম্যান্স | নির্ভরযোগ্য ইলেকট্রিক ড্রাইভ | মাঝারি থেকে বড় জাহাজের জন্য উপযুক্ত | সহজ রক্ষণাবেক্ষণ
ড্রয়িং ও ছবি
• সাধারণ বিন্যাস অঙ্কন
• জিপসি এবং চেইন সিস্টেম অঙ্কন
• ইনস্টলেশন লেআউট
• পণ্যের ছবি
অর্ডার তথ্য
• MOQ: ১ ইউনিট
• ডেলিভারি সময়: প্রকল্প ভিত্তিক
• পেমেন্ট: টি/টি, এল/সি
• কাস্টমাইজেশন: উপলব্ধ
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: এই উইন্ডলাসের প্রধান কাজ কী?
উত্তর: জিপসি সিস্টেম ব্যবহার করে অ্যাঙ্কর চেইন হ্যান্ডলিং।
প্রশ্ন ২: এটি কি মুরিং অপারেশনের জন্য উপযুক্ত?
উত্তর: এটি ড্রামের মাধ্যমে সহায়ক মুরিং সরবরাহ করে তবে এটি প্রাথমিকভাবে অ্যাঙ্কর হ্যান্ডলিংয়ের জন্য।
প্রশ্ন ৩: কোন চেইন গ্রেড সমর্থিত?
উত্তর: গ্রেড ৩ (ইউ৩) অ্যাঙ্কর চেইন।
